Produkttyp	Truhengefrierschrank
Marke	Arktic
Modell	233863
Abmessungen (B x T x H) nach Montage des Griffs	1116 x 686 x 840 mm
Nettogewicht	38,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Nennstrom	1,5 A
Kältemittel	R600a (75 g)
Nutzinhalt	282 L
Temperaturbereich	-18 °C bis -26 °C
Gefriervermögen	13,9 kg/24 h
Klimaklasse	T (bis 43 °C)
Schutzklasse	I (Erdung)
Geräuschpegel	< 60 dB(A)
Innenbeleuchtung	LED 2 W, Sockel E14
Anzahl Körbe	1 Hängekorb
Temperatureinstellung	Mechanisch (Drehknopf von 1 bis 7)
Digitalanzeige	Ja
Manuelles Abtauen	Ja (empfohlen, wenn die Eisbildung 10-15 mm erreicht)
Wartung	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel; keinen Dampfreiniger oder Wasserstrahl verwenden
Sicherheit	Verriegelung mit integriertem Schlüssel, Stopp in Position 0
Garantie	12 Monate
Verwendungszweck	Haushalts- und Buffetbetrieb

Häufig gestellte Fragen - 233863 Arktic

Wie stelle ich die Temperatur ein?

Drehen Sie den Temperatureinstellknopf von 1 bis 7. Die Position 0 stoppt die Kühlung. Der Temperaturbereich reicht von -18 °C (Position 1) bis -26 °C (Position 7). Die Digitalanzeige zeigt die aktuelle Temperatur an.

Wie montiere ich den Deckelgriff?

Der Griff, die Schrauben und die Abdeckung befinden sich im Inneren des Geräts. Setzen Sie den Griff auf den Deckel, führen Sie die Schrauben in die Löcher ein und ziehen Sie sie fest. Dann befestigen Sie die Abdeckung, indem Sie sie leicht neigen, um die Schrauben zu verdecken.

Wie lange muss ich warten, bevor ich nach dem ersten Einschalten Lebensmittel einlege?

Lassen Sie das Gerät einige Stunden laufen, um eine ausreichend niedrige Temperatur zu erreichen. Warten Sie außerdem nach der Installation etwa 3 Stunden, um eine gute Verteilung des Kältemittels zu gewährleisten.

Wie taue ich den Gefrierschrank ab?

Drehen Sie den Knopf auf 0 und ziehen Sie den Netzstecker. Entfernen Sie die Lebensmittel, lassen Sie den Deckel offen, ziehen Sie den Ablaufstopfen heraus und schrauben Sie die Abdeckung des Ablauflochs ab. Stellen Sie ein Gefäß auf, um das Wasser aufzufangen. Verwenden Sie einen Spatel, um das Abtauen zu beschleunigen. Verwenden Sie niemals scharfe Metallgegenstände.

Was tun, wenn das Gerät laut ist?

Überprüfen Sie, ob das Gerät stabil steht – alle Füße müssen fest auf dem Boden aufliegen. Ein Geräusch des Kältemittels ist normal. Wenn das Geräusch anhält, wenden Sie sich an Ihren Lieferanten.

Kann ich Getränke in Glasflaschen einfrieren?

Nein, legen Sie keine Glasflaschen oder Behälter mit Flüssigkeiten in den Gefrierschrank. Die niedrigen Temperaturen können Risse im Glas verursachen und eine Explosionsgefahr darstellen.

Wie reinige ich das Innere des Gefrierschranks?

Ziehen Sie den Netzstecker. Reinigen Sie mit einem feuchten Tuch und einer kleinen Menge mildem Reinigungsmittel. Verwenden Sie keinen Dampfreiniger, Wasserstrahl, Scheuermittel oder aggressive Reiniger. Trocknen Sie sorgfältig mit einem trockenen Tuch ab.

Was tun bei Stromausfall?

Vermeiden Sie es, den Deckel zu öffnen. Bei vollem Gerät bleiben die gefrorenen Lebensmittel mehrere Stunden gefroren. Wenn der Stromausfall lange dauert, überprüfen Sie den Zustand der Lebensmittel und frieren Sie teilweise aufgetaute Produkte nicht wieder ein.

Wo soll das Gerät aufgestellt werden?

Stellen Sie das Gerät auf eine trockene, ebene, stabile Oberfläche, fern von Wärmequellen (Ofen, Heizkörper). Vermeiden Sie direkte Sonneneinstrahlung. Lassen Sie mindestens 20 cm Freiraum rundherum für die Belüftung.

Wie wechsle ich die LED-Lampe?

Ziehen Sie den Netzstecker. Entfernen Sie die Lampenabdeckung, indem Sie die 2 Schrauben lösen. Ersetzen Sie die Lampe durch eine neue des gleichen Typs: LED 2W, Sockel E14 max. 2W. Setzen Sie die Abdeckung wieder ein.

BEDIENUNGSANLEITUNG 233863 Arktic

Sie sollten diese Bedienungsanleitung sorgfältig lesen, bevor Sie das Gerät verwenden.

Bewahren Sie diese Anweisungen zusammen mit dem Gerät auf.

Nur für den Innengebrauch.

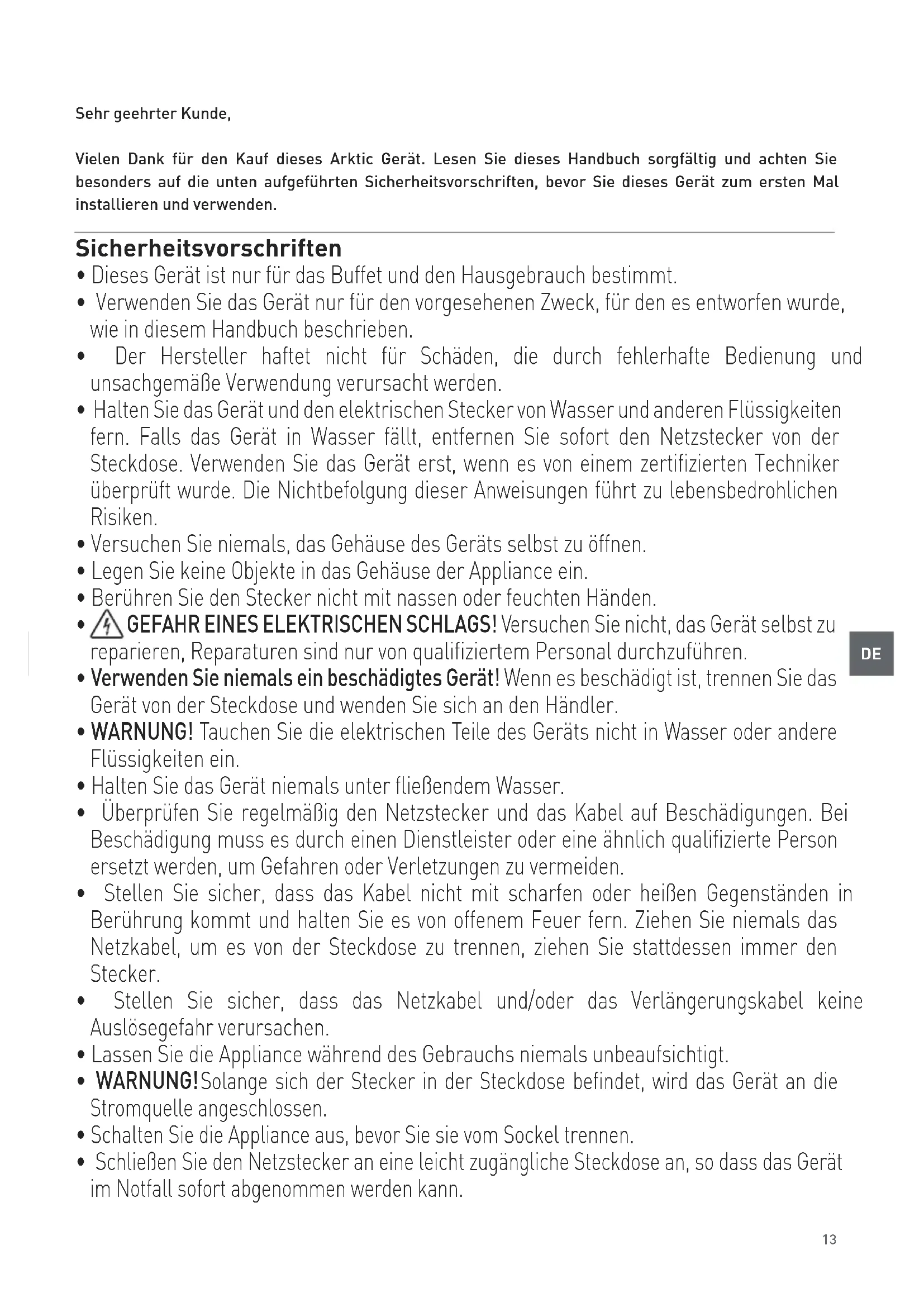

Vielen Dank für den Kauf dieses Arktic Gerät. Lesen Sie dieses Handbuch sorgfältig und achten Sie besonders auf die unten aufgeführten Sicherheitsvorschriften, bevor Sie dieses Gerät zum ersten Mal installieren und verwenden.

Sicherheitsvorschriften

• Dieses Gerät ist nur für das Buffet und den Hausgebrauch bestimmt.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck, für den es entworfen wurde, wie in diesem Handbuch beschrieben.
• Der Hersteller haftet nicht für Schäden, die durch fehlerhafte Bedienung und unsachgemäße Verwendung verursacht werden.
• Halten Sie das Gerät und den elektrischen Stecker von Wasser und anderen Flüssigkeiten fern. Falls das Gerät in Wasser fällt, entfernen Sie sofort den Netzstecker von der Steckdose. Verwenden Sie das Gerät erst, wenn es von einem zertifizierten Techniker überprüft wurde. Die Nichtbefolgung dieser Anweisungen führt zu lebensbedrohlichen Risiken.
• Versuchen Sie niemals, das Gehäuse des Geräts selbst zu öffnen.
• Legen Sie keine Objekte in das Gehäuse der Appliance ein.
• Berühren Sie den Stecker nicht mit nassen oder feuchten Händen.
• GEFAHR EINES ELEKTRISCHEN SCHLAGS! Versuchen Sie nicht, das Gerät selbst zu reparieren, Reparaturen sind nur von qualifiziertem Personal durchzuführen.
• Verwenden Sie niemals ein beschädigtes Gerät! Wenn es beschädigt ist, trennen Sie das Gerät von der Steckdose und wenden Sie sich an den Händler.
• WARNUNG! Tauchen Sie die elektrischen Teile des Geräts nicht in Wasser oder andere Flüssigkeiten ein.
• Halten Sie das Gerät niemals unter fließendem Wasser.
• Überprüfen Sie regelmäßig den Netzstecker und das Kabel auf Beschädigungen. Bei Beschädigung muss es durch einen Dienstleister oder eine ähnlich qualifizierte Person ersetzt werden, um Gefahren oder Verletzungen zu vermeiden.
• Stellen Sie sicher, dass das Kabel nicht mit scharfen oder heißen Gegenständen in Berührung kommt und halten Sie es von offenem Feuer fern. Ziehen Sie niemals das Netzkabel, um es von der Steckdose zu trennen, ziehen Sie stattdessen immer den Stecker.
• Stellen Sie sicher, dass das Netzkabel und/oder das Verlängerungskabel keine Auslösegefahr verursachen.
• Lassen Sie die Appliance während des Gebrauchs niemals unbeaufsichtigt.
• WARNUNG! Solange sich der Stecker in der Steckdose befindet, wird das Gerät an die Stromquelle angeschlossen.
• Schalten Sie die Appliance aus, bevor Sie sie vom Sockel trennen.

• Schließen Sie den Netzstecker an eine leicht zugängliche Steckdose an, so dass das Gerät im Notfall sofort abgenommen werden kann.

• Tragen Sie das Gerät niemals an der Schnur.

• Verwenden Sie keine zusätzlichen Geräte, die nicht zusammen mit der Appliance geliefert werden.
• Schließen Sie das Gerät nur an eine Steckdose mit der Spannung und Frequenz an, die auf dem Etikett des Gerätes angegeben ist.
• Verwenden Sie niemals anderes Zubehör als das vom Hersteller empfohlene Zubehör. Andernfalls könnte ein Sicherheitsrisiko für den Benutzer darstellen und das Gerät beschädigen. Verwenden Sie nur Originalteile und Zubehör.
• Dieses Gerät sollte nicht von Personen mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder von Personen mit mangelnder Erfahrung und Kenntnisnahme betrieben werden.
• Dieses Gerät sollte unter keinen Umständen von Kindern verwendet werden.
• Bewahren Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern auf.
• ACHTUNG: Schalten Sie das Gerät immer aus und ziehen Sie es vor der Reinigung, Wartung oder Lagerung von der Steckdose ab.

Besondere Sicherheitsvorschriften

- Das Gefriergerät ist ausschließlich nur zum Einfrieren von frischen und zur Aufbewahrung tiefgefrorener Lebensmittel bestimmt.

- Verwenden Sie das Gerät ausschließlich gemäß der vorliegenden Anweisung.

ACHTUNG! ES BESTEHT FEUERGEFAHR! Im Gerät wird R600a als Kältemittel verwendet. Es ist ein umweltfreundliches, leicht brennbares Kältemittel. Obwohl das Kältemittel leicht brennbar ist, ist es unschädlich für die Ozonschicht und hat keinen Einfluss auf den Treibhauseffekt. Der Einsatz dieses Kältemittels führt jedoch zu einem leichten Anstieg des Lärmpegels des Gerätes. Neben dem Lärm des Verdichters kann der Benutzer das Geräusch hören, das durch den Kältemittelstrom verursacht wird. Dieses Phänomen lässt sich nicht vermeiden und hat keine negativen Auswirkungen auf den Betrieb des Gerätes. Bei Transport und Aufstellung des Gerätes ist besonders darauf zu achten, dass keine Teile des Kältesystems beschädigt werden. Auslaufendes Kältemittel kann zu Augenschäden führen. Das in diesem Gerät verwendete Schaumtreibmittel ist Cyclopentan. Es ist leicht entzündlich.

- Stellen Sie das Gerät nicht auf einen wärmemittierenden Gegenstand (Gasherd, Elekt roherd, Grill, usw.). Lagern Sie es weit entfernt von heißen Flächen oder offenem Feuer. Bedienen Sie das Gerät auf einer ebenen, stabilen, sauberen und trockenen Fläche, die auch gegen die Einwirkung hoher Temperaturen beständig ist.

- Das Gerät ist für die Bedienung durch einen externen Timer oder ein gesondertes Fern steuersystem nicht geeignet.

- WARNUNG: Verdecken Sie nicht die Belüftungsöffnungen im Gehäuse des Gerätes..

- WARNUNG: Verwenden Sie zwecks Beschleunigung des Abtauvorgangs weder mechanische Geräte noch andere Werkzeuge als vom Hersteller empfohlen.

- WARNUNG: Der Umlauf des Kältemittels darf nicht beschädigt werden.

ACHTUNG! ES BESTEHT FEUERGEFAHR! Im Gerät wird R600a als Kältemittel verwendet. Es ist ein umweltfreundliches, leicht brennbares Kältemittel. Obwohl das Kältemittel leicht brennbar ist, ist es unschädlich für die Ozonschicht und hat keinen Einfluss auf den Treibhauseffekt. Der

Einsatz dieses Kältemittels führt jedoch zu einem leichten Anstieg des Lärmpegels des Gerätes. Neben dem Lärm des Verdichters kann der Benutzer das Geräusch hören, das durch den Kältemittelstrom verursacht wird. Dieses Phänomen lässt sich nicht vermeiden und hat keine negativen Auswirkungen auf den Betrieb des Gerätes. Bei Transport und Aufstellung des Gerätes ist besonders darauf zu achten, dass keine Teile des Kältesystems beschädigt werden. Auslaufendes Kältemittel kann zu Augenschäden führen. Das in diesem Gerät verwendete Schaumtreibmittel ist Cyclopentan. Es ist leicht entzündlich.

- Stellen Sie das Gerät nicht auf einen wärmemittierenden Gegenstand (Gasherd, Elekt roherd, Grill, usw.). Lagern Sie es weit entfernt von heißen Flächen oder offenem Feuer. Bedienen Sie das Gerät auf einer ebenen, stabilen, sauberen und trockenen Fläche, die auch gegen die Einwirkung hoher Temperaturen beständig ist.

- Das Gerät ist für die Bedienung durch einen externen Timer oder ein gesondertes Fern steuersystem nicht geeignet.

- WARNUNG: Verdecken Sie nicht die Belüftungsöffnungen im Gehäuse des Gerätes..

- WARNUNG: Verwenden Sie zwecks Beschleunigung des Abtauvorgangs weder mechanische Geräte noch andere Werkzeuge als vom Hersteller empfohlen.

- WARNUNG: Der Umlauf des Kältemittels darf nicht beschädigt werden.

• Lagern Sie keine explosiven Stoffe, z.B. Aerosolbehälter zusammen mit dem im Gerät enthaltenen brennbaren Gas.
• Belassen Sie einen Freiraum von mindestens 20 cm rundum das Gerät, um eine richtige Belüftung zu gewährleisten.
• Schlagen Sie nicht die Außenfläche des Gerätes mit einem harten Gegenstand. Reini gen Sie das Gerät nicht mit einem Wasserstrahl unter Druck oder einem Dampfreiniger, spülen Sie das Gerät nicht mit Wasser ab, da die Teile im Gerät feucht werden oder eingetaucht werden können, was den Stromschlag verursacht.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung. Vermeiden Sie mechanische Stöße und Vibrationen des Gerätes.
• Um Schäden am Gerät zu vermeiden, tragen und transportieren Sie es immer vertikal.
• ACHTUNG! Führen und sichern Sie entsprechend das Stromkabel, um ein unbeabsichtigtes Ziehen oder Berühren der erhitzten Oberfläche zu vermeiden.
  • Die Teile des Geräts dürfen in der Spülmaschine nicht gereinigt werden.
• Tragen Sie niemals tiefgefrorene Lebensmittelprodukte mit feuchten Händen. Die feuchten Handinnenflächen können an die gefrorenen Produkte anfrieren. Es besteht das Risiko einer Erfrierung. Wenn das jedoch notwendig sein soll, dann sind Schutzhandschuhe anzulegen (sind dem Gerät nicht beigefügt).
• Der Schlüssel zum Gerät ist weder in der Nähe des Gefriergerätes noch in Reichweite von Kindern abzulegen. Eine solche Maßnahme soll dem zufälligen Einschließen eines Kindes im Inneren des Gerätes vorbeugen, was zu einer Lebensgefahr führen kann.
• Halten Sie alle Lüftungsöffnungen im Gehäuse des Geräts oder in der Struktur für den Einbau frei.

Verwendungszweck

• Dieses Gerät ist für den Buffet- und Haushaltsgebrauch bestimmt.
• Das Gerät ist ausschließlich nur zum Einfrieren und zur Aufbewahrung tiefgefrorener Lebensmittel bestimmt. Der Gebrauch des Gerätes zu irgendeinem anderen Zweck kann zu seiner Beschädigung bzw. zu Körperverletzungen führen.

- Jede andere Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Der Benutzer ist allein verantwortlich für die unsachgemäße Nutzung des Gerätes.

Erdungsinstallation

Dieses Gerät ist als Schutzklasse I eingestuft und muss mit einer Schutzerde verbunden werden. Die Erdung reduziert das Risiko eines elektrischen Schlags, indem ein Fluchtkabel für den elektrischen Strom bereitgestellt wird. Dieses Gerät ist mit einem Netzkabel mit einem Erdungskabel und einem geerdeten Stecker ausgestattet. Der Stecker muss in eine Steckdose gesteckt werden, die ordnungsgemäß installiert und geerdet ist.

Hauptteile des Gerätes

1. Griff der Abdeckung (zum Befestigen durch den Nutzer)
2. Abdeckung mit Scharnieren
3. Innenkammer
4. Korb zum Aufhängen

9 2 3 4 5

1. Gummidichtung
2. Steuerpanel
3. Außenfläche
4. Öffnung zum Ableiten des Wassers
5. Leuchtanzeige

Steuerpanel

04 °C Digitale Temperaturanzeige Drehregler für die Temperatur

A. Drehregler für die Temperatur

Die Innentemperatur des Gerätes kann man mit Hilfe des Drehreglers im Bereich von 1 bis 7 einstellen.

Einstellung 0: Gerät wird angehalten und kühlt nicht.

Einstellung 1: Temperaturbereich (-18°C bis -20°C)

Einstellung 7: Temperaturbereich (-24°C bis -26°C)

Hinweis: Folgende Faktoren beeinflussen die eingestellte Temperatur:

• Umgebungstemperatur und Feuchtigkeit innerhalb des Gerätes
• Menge der eingelagerten Lebensmittel
• Häufigkeit der Öffnung der Abdeckung Es wird empfohlen die Lebensmittelprodukte in der Mitte der Kammer anzuordnen.

B. Digitale Temperaturanzeige

Die Anzeige zeigt die aktuelle Temperatur innerhalb des Gerätes an.

Hinweis: Die Symbolanzeige leuchtet grün auf und signalisiert den Betrieb des Verdichters.

Montage des Geräts

Warnung: Sämtliche Wartungs- und Montagearbeiten sowie die Reparatur des Geräts sollten ausschließlich durch qualifizierte, berechtigte Techniker durchgeführt werden.

• Überprüfen Sie das Gefriergerät in Bezug auf Vollständigkeit sowie eventuelle Beschädigungen (es gilt zu überprüfen, ob dem Gerät ein Korb sowie ein Lochstopfen zum Ablassen von Wasser beigefügt wurde). Überprüfen Sie das Gerät auf Vollständigkeit und eventuelle Beschädigungen. Setzen Sie sich mit dem Lieferanten in Verbindung und verwenden Sie das Gerät NICHT, wenn Sie eine unvollständige Lieferung oder Beschädigungen festgestellt haben.

- Entfernen Sie alle Verpackungselemente und die Schutzfolie (falls vorhanden).

- Nach der Montage ist das Gerät über einen Zeitraum von ca. 3 Stunden nicht in Betrieb zu nehmen, um entsprechend die Verteilung und den Niveauausgleich des Kühlmediums zwecks Absicherung eines optimalen Betriebs des Gerätes vorzunehmen.

- Stellen Sie das Gerät auf eine trockene, stabile Ebene und sichere Fläche bzw. auch weit entfernt von Wärmequellen. Es wird empfohlen, die Aufstellung des Gerätes in einem klimatisierten Raum vorzunehmen.

- Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus oder stellen Sie es nicht in die Nähe einer Wärmequelle, z.B. Herd, Ofen usw.

• Achten Sie darauf, dass um das Gerät herum ein Freiraum von 20 cm für eine gute Belüftung vorhanden ist.
• Stellen Sie das Gerät an einer Stelle auf, an der der Stecker leicht zugänglich ist, damit es bei Bedarf schnell abgezogen werden kann.
• Aus Gewichtsgründen sollte das Gerät von mindestens 2 Personen montiert und getragen werden.
• Beim Herumtragen der Kammer darf sie nicht in einem Winkel von größer als 45° geneigt werden.

Montage des Griffes der Abdeckung

• Der Griff, die Schrauben und die Abdeckung für den Griff befinden sich im Innern des Gerätes.
• Der Griff der Abdeckung ist vorn an der Abdeckung zu befestigen, in dem man ihn entsprechend in die Öffnungen für die Schrauben einlegt. Dabei ist er fest anzuschrauben.
• Danach legt man die Abdeckung auf den Griff, um die Schrauben zu bedecken, sie leicht anzubiegen und flach auf dem Griff der Abdeckung zu befestigen.

Nutzungsbetrieb

1). Vorbereitung

• Vor dem ersten Gebrauch des Gerätes sind alle inneren und äußeren Flächen mit einem feuchten Lappen und mit einer geringen Menge eines milden Reinigungsmittels zu reinigen.
• Hängen Sie den Korb (4) an eine geeignete Stelle innerhalb der Kammer.
  Danach ist die Abdeckung des Gefriergerätes zu schließen.

Hinweis: Die Abdeckung ist mit einer Dichtung ausgerüstet, die das dichte Verschließen des Gerätes ermöglicht – aus diesem Grund wird das Öffnen kurz nach dem Schließen erschwert (auf Grund des Ansaugens). Bis zum erneuten Öffnen der Abdeckung muss man einige Minuten warten.

2). Beginn der Nutzung

Einschalten

- Den Stecker in die entsprechende Elektrosteckdose stecken.

- Den Drehregler für die Temperatur bis zum Widerstand im Uhrzeigersinn drehen (beginnend mit der „0“-Stellung)

• Die digitale Temperaturanzeige zeigt den aktuellen Temperaturwert innerhalb des Gerätes an.
- Vor dem Einlegen der Lebensmittel in die Mitte muss man das Gerät für einige Stunden so belassen, um eine möglichst ausreichende niedrige Temperatur zu erreichen.

Ausschalten

• Den Drehregler für die Temperatur entgegengesetzt zum Uhrzeigersinn in die „0“-Stellung drehen.
  • Das Kühlsystem schaltet sich aus.

Ausschalten des Gefriergerätes nach längerer Betriebszeit

Wenn das Gerät über einen längeren Zeitraum nicht genutzt wurde, z.B. an arbeitsfreien Tagen, dann:

• ist das Gerät von der Stromversorgungsquelle zu trennen;
• ist der Auftauprozess des Gerätes durchzuführen, es zu reinigen und die Abdeckung zum Lüften offen zu lassen.

3). Einfrieren frischer Lebensmittelprodukte

- Frieren Sie nur solche Lebensmittelprodukte ein, die sich zum Einfrieren eignen oder die bei einer niedrigen Temperatur gelagert werden können.

• Die Gefrierkammer ist zum Einfrieren frischer Lebensmittelprodukte und zum Aufbewahren gefrorener und tiefgefrorener Produkte über einen längeren Zeitraum geeignet.
• Man muss sich außerdem davon überzeugen, ob die Lebensmittelprodukte richtig und mit den entsprechenden Materialien verpackt sind. Die Verpackung muss dicht und wasserbeständig sein. Es dürfen keine Lebensmittelprodukte ohne Verpackung in die Gefrierkammer gelegt werden.

- Legen Sie KEINE Glasflaschen oder Gläser mit Flüssigkeiten in die Gefrierkammer. Die niedrige Temperatur kann zum Reißen von Glasoberflächen führen.

• Man muss auch daran denken, dass die einmal eingefrorenen Lebensmittelprodukte nicht erneut eingefroren werden können. Die aufgetauten Lebensmittelprodukte sollten schnell verzehrt oder thermisch weiter bearbeitet werden.
• Mischen Sie keine frischen Produkte mit vorher eingefrorenen. Die Gefrierprodukte können mit dem Auftauen beginnen und im Ergebnis dessen ändert sich ihr Haltbarkeitsdatum für den Verbrauch.

- Wichtige Informationen: Beim Einfrieren von Getränken muss man sich davon überzeugen, ob auf Grund des Explosionsrisikos im Gefrierfach keine Flaschen zurückblieben.

4). Lagerung eingefrorener Lebensmittel

• Verfahren Sie entsprechend den Hinweisen, die auf der Verpackung des Produktes angegeben sind. Die Lebensmittelprodukte kann man bis zu 3 Monate lagern, insofern auf der Verpackung nicht anders festgelegt wurde.
• Die Abdeckung darf nicht zu oft geöffnet werden bzw. auch nicht länger als nötig offen bleiben.

• Lagern Sie keine Lebensmittelprodukte länger als vom Erzeugnishersteller empfohlen wurde.

• Bei frischen Lebensmitteln sollte man sich an die allgemeinen Empfehlungen bzgl. der Haltbarkeit halten:

• Fische und verarbeitete Fleischprodukte – bis zu 6 Monate;
• Käse, Geflügel, Schweinefleisch, Lamm – bis zu 8 Monate;
• Rindfleisch, Obst und Gemüse – bis zu 12 Monate.

- Hinweis: Die oben angegebenen Daten dienen nur zur Information.

5). Auftauen der Lebensmittelprodukte

Die eingefrorenen Lebensmittelprodukte können wie folgt aufgetaut werden:

• in der Mikrowelle;
• bei Zimmertemperatur;
• im Kühlschrank (die niedrige Temperatur des eingefrorenen Produktes hilft das Halten einer niedrigen Temperatur der im Kühlschrank aufbewahrten Produkte);

-mDampfofen.

Geflügel: Beim Auftauen von Geflügel ist das Einhalten von Hygienevorschriften besonders wichtig. Das Wasser nach dem Auftauen von Geflügel darf zu keinem anderen Zweck verwendet werden. Dieses Wasser ist nach dem Auftauen auszugießen und der Behälter, in dem das aufgetaute Geflügel war, auszuwaschen sowie auch den Ausguss bzw. die Hände – wenn nötig sind Handschuhe (sind dem Gerät nicht beigefügt) zu tragen – zu reinigen.

Wichtige Informationen: Die teilweise oder im Ganzen aufgetauten Lebensmittelprodukte dürfen nicht wieder erneut tiefgekühlt werden. Die aufgetauten Produkte muss man aus hygienischen Gründen bzw. des Verlustes der Nährwerte in möglichst kurzer Zeit verzehren.

Reinigung und Wartung

Warnung: Vor der Reinigung, Reparatur oder Wartung des Geräts, ist es immer von der Steckdose zu trennen und dazu muss man abwarten, bis es abgekühlt ist. Sämtliche Wartungs- und Montagearbeiten sowie die Reparatur des Geräts sollten ausschließlich durch qualifizierte, berechtigte Techniker durchgeführt werden.

Reinigung

• Reinigen Sie das Gefriergerät regelmäßig.
• Die Innen- und Außenflächen des Gerätes kann man mit einem feuchten Lappen mit einer geringen Menge eines milden Reinigungsmittels reinigen.

• Zum Reinigen des Gerätes darf man keinen direkten Wasserstrahl bzw. weder einen Dampfreiniger verwenden noch das komplette Gerät in Wasser eintauchen.
  • Die Oberflächen des Gerätes muss man nach dem Waschen mit einem weichen und trockenen Lappen fest trockenreiben.

• Das Gerät darf niemals mit heißem Wasser gereinigt werden.

• Ebenso darf das Gerät nicht mit aggressiven oder Scheuermitteln gereinigt werden, und zwar solchen wie Pulver, Alkohol, Lösungsmittel oder andere Substanzen, welche die Oberfläche des Gerätes beschädigen könnten.
• Wenn das Gerät über einen längeren Zeitraum nicht genutzt wird, muss man es öffnen, damit es nicht zu einem schlechten Geruch innerhalb der Kammer kommen kann.

Abtauen

• Das Abtauen des Gerätes ist dann durchzuführen, wenn die Frostschicht innerhalb der Kammer eine Stärke von ca. 10-15 mm erreichte.
• Das Gerät kann man am besten abtauen, wenn sich darin keine Lebensmittelprodukte oder nur eine geringe Menge mehr befinden.

• Um das Abtauen durchzuführen, muss man nach folgender Anleitung verfahren:

• Den Drehregler für die Temperatur auf „0“ stellen und das Gerät von der Stromversorgung trennen.

• Aus der Mitte sind sämtliche verbliebenen Lebensmittelprodukte zu entfernen, mit einigen Schichten von Zeitungspapier zu umwickeln und an einem kühlen Ort abzulegen.

• Die Abdeckung offen lassen, den Ablasstopfen, der sich innerhalb der Kammer (3) befindet, herausnehmen und (entgegengesetzt zum Uhrzeigersinn) die Abdeckung der Öffnung zum Ableiten des Wassers (8) abdrehen. Dann ist ein Tablett/Behälter für das nach dem Abtauen verbliebene und abzuleitende Wasser unterzustellen. Verwenden Sie auch einen Schaber, um das Reinigen der Kammer vom Eis zu beschleunigen.

• Nach dem Abtauen muss man den Innenraum des Gerätes trocknen und den Ablasstopfen wieder an die richtige Stelle bringen.

• Das Gerät ist erneut an die Stromversorgungsquelle anzuschließen, der Drehregler für die Temperatur (A) auf den niedrigsten Temperaturwert einzustellen und das Gerät für zwei-drei Stunden so zu belassen.

• Die vorher entnommenen Lebensmittelprodukte wieder zurück in das Gerät legen.

Wichtig!

• Verwenden Sie niemals zum Beseitigen der Frostschicht scharfe Gegenstände aus Metall, da dies zu einer Beschädigung des Gerätes führen kann. Ebenso dürfen auch keine anderen mechanischen Vorrichtungen oder Werkzeuge als die vom Hersteller zur Beschleunigung des Abtauens empfohlen wurden, zum Einsatz kommen.
• Die Menge der Frostschicht wird im Ergebnis einer hohen Umgebungsfeuchtigkeit, oder wenn die Lebensmittelprodukte nicht richtig verpackt sind, zunehmen.

Wartung

- Das Gerät sollte ausschließlich nur von qualifizierten Technikern unter der Ausnutzung von Originalersatzteilen und Zubehör repariert und gewartet werden. Versuchen Sie NIE das Gerät selbstständig zu reparieren.

Auswechseln der Leuchtanzeige

• Das Gerät von der Stromversorgung trennen.
- Durch Lösen der 2 Schrauben die Leuchtanzeige abnehmen.
- Die Glühlampe herausdrehen und gegen eine neue austauschen.
• Die Abdeckung erneut auflegen.

Spezifikation der Leuchtanzeige:

220-240V\~ max. 2W, Gewinde E14

Hinweis: Benutzen Sie keine Leuchtanzeige mit einer Leistung von mehr als 2 W.

Schraubenzieher (wird dem Gerät nicht beigefügt)

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie bitte die nachfolgende Tabelle für eine Lösung. Sollten Sie das Problem noch immer nicht lösen können, wenden Sie sich bitte an den Lieferanten/Dienstanbiet.

Symptome Mögliche Ursache	Mögliche Lösung
Das Gerät arbeitet zu laut.	Das Gerät wurde nicht stabil genug aufgestellt.	- Es ist zu prüfen, ob das Gerät stabil steht, (alle vier Füße müssen fest auf dem Untergrund stehen).
- Kühlstufe ist nicht ausreichend.- Einfrierzeit ist zu lange.- Der Verdichter schaltet sich zu oft ein.	- Before switching on, the appliance has not stand still long enough (3 hours) to level off the refrigerant	- Let stand still again before start to oper the appliance.
	- Die Abdeckung schließt nicht dicht genug.	- Setzen Sie sich mit dem Lieferanten in Verbindung.
	- Die Dichtung sichert kein entsprechend dichtes Verschließen der Abdeckung.	- Setzen Sie sich mit dem Lieferanten in Verbindung.
	- An den Innenwänden sammelte sich eine große Menge an Eis.	- Das Gerät ist abzutauen.Siehe ==> Reinigung und Wartung
	- Das Gerät wurde in der Nähe von einer Wärmequelle aufgestellt (z.B. Backofen, Heizgerät, usw.).	- Stellen Sie das Gerät weit entfernt von Wärmequellen auf.
	- In die Kammer des Gerätes wurden zu warme Lebensmittelprodukte oder eine zu große Menge der Produkte eingebracht.	- Vor dem Einlegen der Lebensmittelprodukte in die Kammer müssen sie völlig abgekühlt sein.- Im Innern der Kammer dürfen nicht zu viele Lebensmittelprodukte angeordnet sein.
Die Außenfläche des Gerätes (7) ist zu feucht.	- Es besteht eine zu hohe Umgebungsfeuchtigkeit.	- Das Gerät ist in einem klimatisierten Raum aufzustellen, um die Feuchtigkeit zu senken.

Technische Spezifikation

Nr. des Produktes 2359	04 235911 233856	233863 233870	233887 233894
Betriebsspannung und Frequenz	220-240V~ 50Hz
Nennstrom 0,8 A 1,5 A
Kältemittel / Menge des eingespritzten Mittels	R600a/52g R600a/58g R600a/65g R600a/75g			R600a/86g R600a/98g R600a/100g
Energieklasse E F
Bewertung mit Sternen	4 ***
Temperaturbereich	-18°C bis zu -26°C
Klimaklasse T
Schutzklasse Klasse I
Lärmpegel < 60 dB (A)
Schaumtreibmittel Cyclopentan
Spezifikation der Leuchtanzeige	LED 2W
Gefrierleistung	4,7 kg/24 Stunden	7,2 kg/24 Stunden	8,8 kg/24 Stunden	13,9 kg/24 Stunden	18 kg/24 Stunden	20 kg/24 Stunden	22 kg/24 Stunden
Abmessungen Netto	93L	140L	190L	282L	345L	435L	488L
Nettogewicht (ca.)	24 kg	27 kg	33,5 kg	38,5 kg	53 kg	59 kg	62,5 kg
Geschätzte Abmessungen des Gerätes nach dem Montieren des Griffes	574 x 608 x (H) 845 mm	754 x 608 x (H) 845 mm	953 x 607 x (H) 840 mm	1116 x 686 x (H) 840 mm	1275 x 785 x (H) 840 mm	1538 x 785 x (H) 840 mm	1655 x 785 x (H) 840 mm

Bemerkungen: Die Technische Spezifikation kann ohne frühere Ankündigung geändert werden.

Elektrischer Schaltplan (Produktes 233904, 233911, 233856, 233863)


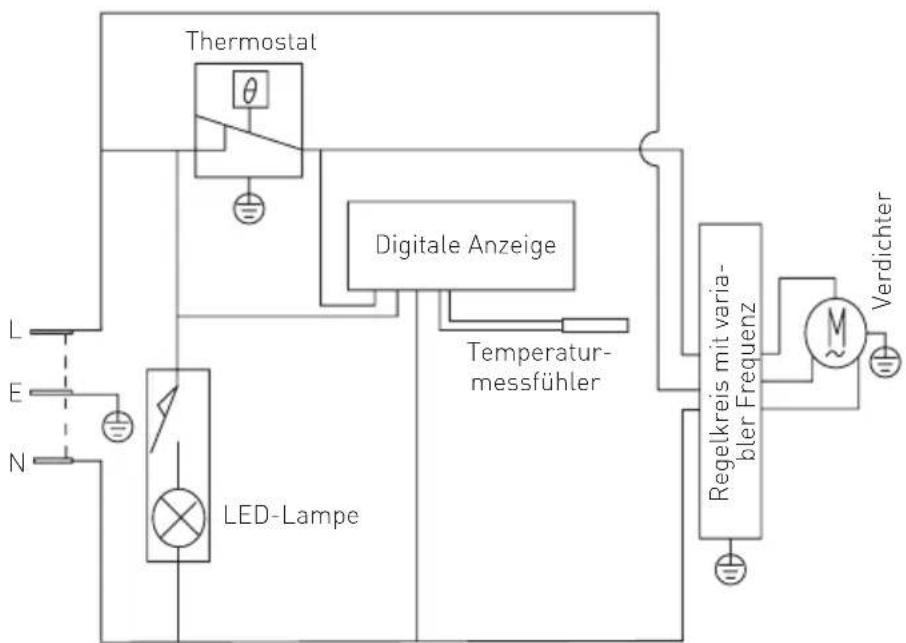

Elektrischer Schaltplan (Produktes 233870, 233887, 233894)

Garantie

Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellten Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäßen Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihre Rechte aus den entsprechenden Gesetzen bleiben davon unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatums und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten.

Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte behalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.

Entsorgung und Umweltschutz

Wird das Gerät außer Betrieb genommen, darf es nicht über den Hausmüll entsorgt werden. Der Benutzer ist für die Übergabe des Gerätes an eine geeignete Sammelstelle für Altgeräte verantwortlich. Die Nichteinhaltung dieser Regel kann gemäß den geltenden Vorschriften über die Abfallentsorgung bestraft werden. Die getrennte Sammlung und das Recycling der Altgeräte trägt zur Schonung der natürlichen Ressourcen bei und sorgt für eine umwelt- und gesundheitsschonende Verwertungsweise.

Weitere Informationen darüber, wo Sie Ihre Altgeräte entsorgen können, erhalten Sie bei Ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Verantwortung für das Recycling sowie die umweltfreundliche Verwertung von Abfällen, weder direkt noch über ein öffentliches System.

Elektrisch schema (Artikelnr. 233870, 233887, 233894)

Garantie

5112 Lamprechtshausen, Austria

Tel: [phone]

Email: [e-mail]

- Änderungen, Druck- und Satzfehler vorbehalten.
