233702 - холодильник Arktic - Бесплатное руководство пользователя

Тип продукта	Профессиональный стеклянный холодильник
Бренд	Arktic
Модель	233702
Размеры (Ш x Г x В)	686 x 568 x 686 мм
Вес нетто	57 кг
Электропитание	220-240 V ~ 50 Hz
Энергопотребление	160 Вт
Номинальный ток	1,4 А
Диапазон температур	2°C до 6°C
Хладагент	R600a (50 г)
Вместимость	120 Л
Внутреннее освещение	LED 2 Вт
Уровень шума	< 60 дБ(А)
Климатический класс	4
Класс защиты	I (обязательное заземление)
Максимальная нагрузка на полку	8 кг
Дверь	Стеклянная
Использование	Профессиональное (общественное питание, магазины)
Установка	Свободное пространство не менее 10 см вокруг прибора
Очистка	Влажная ткань с мягким моющим средством; не используйте струю воды или пароочиститель
Безопасность	Автоматическое оттаивание; не закрывать входы/выходы воздуха
Ремонтопригодность	Ремонт только квалифицированным персоналом; запасные части доступны у дилера

Часто задаваемые вопросы - 233702 Arktic

Как настроить температуру холодильника Arktic 233702?

Нажмите кнопку SET для входа в режим настройки. Используйте стрелки ▲ или ▼ для регулировки температуры от 2°C до 6°C, затем снова нажмите SET для подтверждения. На дисплее отображается текущая внутренняя температура.

Почему мигает индикатор охлаждения?

Индикатор охлаждения мигает, когда заданная температура достигнута внутри прибора. Он горит постоянно во время работы компрессора и гаснет во время оттаивания.

Что делать, если прибор недостаточно охлаждает?

Проверьте, что дверь плотно закрыта и уплотнитель не поврежден. Убедитесь, что прибор не находится под прямыми солнечными лучами или рядом с источником тепла, и что вокруг него есть не менее 10 см пространства для вентиляции. При необходимости уменьшите количество продуктов.

Как чистить холодильник?

Перед очисткой отключите прибор от сети. Используйте влажную ткань с небольшим количеством нейтрального моющего средства для внутренних и внешних поверхностей. Полки можно снять и мыть мыльной водой. Никогда не используйте струю воды или пароочиститель и не погружайте прибор в воду.

Что означает горящий индикатор оттаивания?

Индикатор оттаивания загорается во время цикла автоматического оттаивания прибора. Он гаснет после завершения оттаивания. Этот процесс нормален.

Прибор издает необычный шум, это нормально?

Легкий шум потока хладагента или компрессора нормален. Если шум сильный, проверьте, что прибор стоит ровно и не соприкасается со стеной или другими предметами. Убедитесь, что вокруг есть пространство 10 см. Если шум не прекращается, обратитесь к дилеру.

Можно ли хранить горячие продукты в холодильнике?

Нет, продукты должны быть предварительно охлаждены перед помещением в прибор. В противном случае может образоваться конденсат внутри, что нормально, но может снизить эффективность.

Как правильно установить прибор?

Установите прибор на ровную, устойчивую и сухую поверхность. Оставьте не менее 10 см пространства сзади и по бокам для вентиляции. Не наклоняйте прибор более чем на 5°. После установки подождите 2 часа перед подключением к сети.

Что делать при отключении электроэнергии или если я отключу прибор?

После отключения прибора подождите около 5 минут, прежде чем снова включить его, чтобы избежать повреждения компрессора. Это позволяет системе давления стабилизироваться.

Где можно найти запасные части или отремонтировать прибор?

Свяжитесь с вашим дилером или авторизованным техническим сервисом. Ремонт должен производиться только квалифицированным персоналом. Используйте только оригинальные запчасти, рекомендованные производителем.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 233702 Arktic

RU: Перед использованием прибора внимательно прочтите это руководство пользователя.

RU: Храните эти инструкции вместе с прибором.

RU: Только для использования внутри помещений.

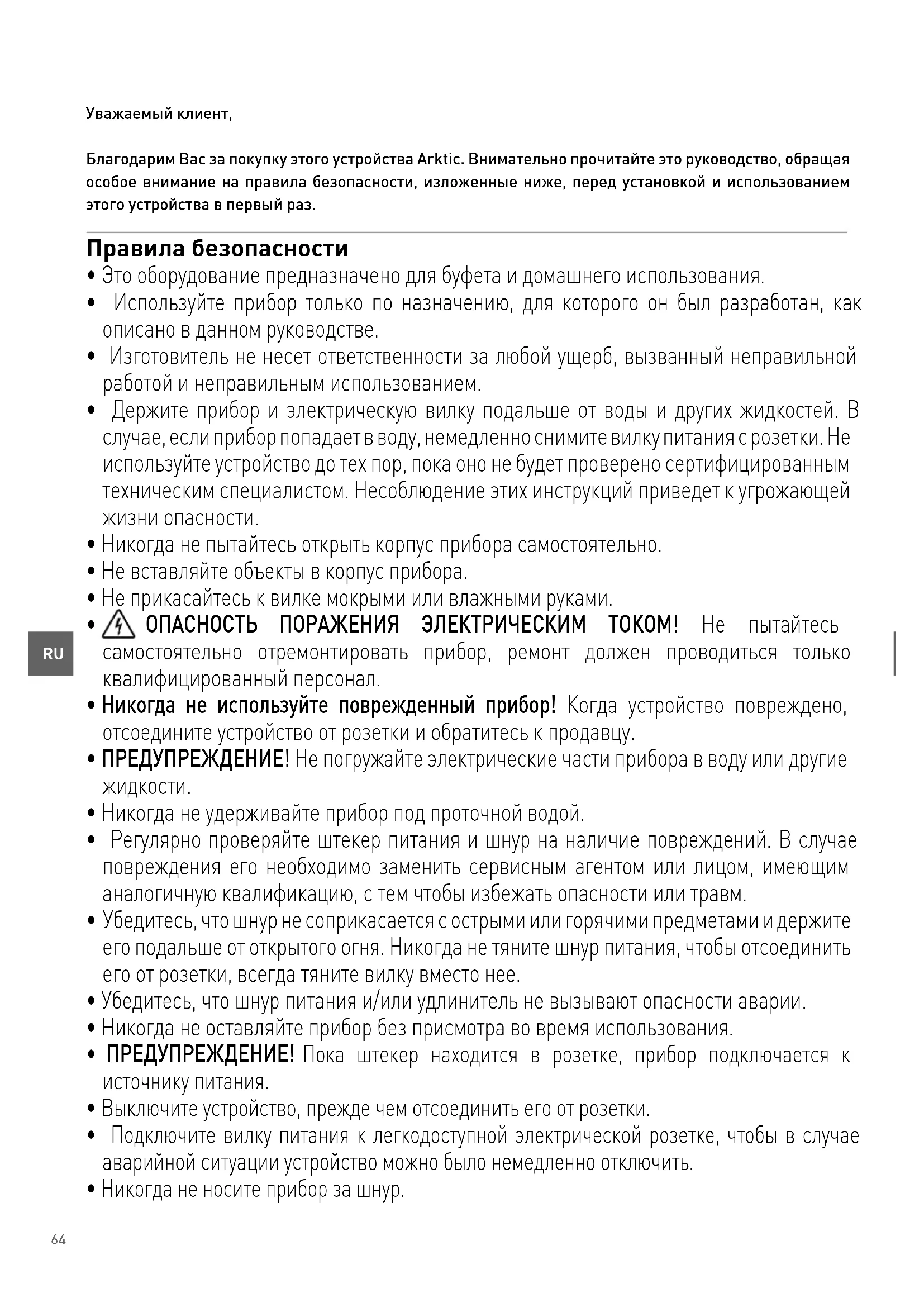

Благодарим Вас за покупку этого устройства Arktic. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз.

Правила безопасности

• Это оборудование предназначено для буфета и домашнего использования.
• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.
• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.
• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.
• Никогда не пытайтесь открыть корпус прибора самостоятельно.
• Не вставляйте объекты в корпус прибора.
• Не прикасайтесь к вилке мокрыми или влажными руками.
• ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал.
• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.
• ПРЕДУПРЕЖДЕНИЕ! Не погружайте электрические части прибора в воду или другие жидкости.
• Никогда не удерживайте прибор под проточной водой.
• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.
• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.
• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.
• Никогда не оставляйте прибор без присмотра во время использования.
• ПРЕДУПРЕЖДЕНИЕ! Пока штекер находится в розетке, прибор подключается к источнику питания.
• Выключите устройство, прежде чем отсоединить его от розетки.
• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.
• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.
• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и знаний.
• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.
• Держите устройство и его шнур питания в недоступном для детей месте.
• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением.

Специальные правила безопасности

• Это устройство предназначено для кратковременного хранения и демонстрации упакованных пищевых продуктов, таких как пищевые продукты, ингредиенты и напитки, включая вино. Это устройство может поддерживать температуру хранящихся в нём пищевых продуктов в диапазоне температур (охлаждения), указанном в настоящем документе.
• Не храните в устройстве другие продукты. Не помещайте в охлаждаемую витрину или в её близи опасные продукты, такие как топливо, спирт, краски, горючие и взрывоопасные материалы и т.п. Не храните в устройстве лекарства.
• Продукты, помещенные в охлаждаемую витрину, должны быть предварительно ох лаждены. В противном случае, пар, исходящий из охлаждаемых продуктов может конденсироваться внутри холодильной камеры - это нормальное явление и не указывает на повреждение устройства.
• Это устройство должен устанавливать, вводить в эксплуатацию и проводить техниче ское обслуживание квалифицированный и обученный персонал. Устройство должен обслуживать обученный и квалифицированный персонал, например, персонал кухни или обслуживающий бар.
• ПРЕДУПРЕЖДЕНИЕ: Не используйте механические приборы или другой инструмент, чем инструмент, рекомендованный производителем, чтобы ускорить процесс размораживания.
• ПРЕДУПРЕЖДЕНИЕ: Не повредите контур хладагента.

ВНИМАНИЕ! Опасность пожара! В устройстве используется хладагент R600а. Это экологически чистый легковоспламеняющийся хладагент. Он не вреден для озонового слоя и не влияет на парниковый эффект. Однако использование этого хладагента приводит к небольшому увеличению уровня шума, создаваемого устройством. Кроме шума, создаваемого компрессором, пользователь может слышать звук, вызванный потоком хладагента. Этого явления нельзя избежать, и он не оказывает негативного влияния на функционирование устройства. Во время транспортировки и установки устройства следует соблюдать особую осторожность, чтобы не повредить какие-либо части холодильной системы. Утечка хладагента может привести к повреждению глаз.

• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия корпуса устройства. При установке устройства, убедитесь, что оно имеет необходимую вентиляцию. Никогда не блокируйте поток воздуха вокруг устройства, чтобы обеспечить достаточную циркуляцию воздуха.
• ПРЕДУПРЕЖДЕНИЕ: Внутри камер холодильной надставки не используйте электрооборудование, кроме того, которое рекомендовано производителем.
• Устройство устанавливайте только на чистой, сухой, стабильной, горизонтальной поверхности.
• Храните вдали от горячих поверхностей и открытого пламени. Убедитесь, что устройство не подвергается воздействию высоких температур, пыли, солнечного света, влаги, брызг и капель воды.
• Убедитесь, что вокруг устройства оставлено 10 см пространства для обеспечения надлежащей вентиляции.
• Не ударяйте твердым инструментом в стеклянные компоненты устройства. Не чистите устройство с использованием прямой струи воды или паровой мойки и не смывайте водой – существует риск поражения электрическим током.
• Не кладите на устройство любые предметы. Рядом с устройством не помещайте источники открытого огня (например, горящие свечи). Не помещайте какие-либо предметы, наполненные водой в непосредственной близости от устройства, (например, вазы).
• Не накрывайте устройство во время работы. Это создает опасность пожара.
• Не мойте устройство водой. При мойке устройства вода может попасть в электрические детали и вызвать поражение электрическим током.
• Не сверлите дополнительные отверстия в устройстве. Не устанавливайте никакого дополнительного оборудования на устройстве.
• Не помещайте во внутрь устройства большое количество пищи, чтобы предотвратить его повреждение. Максимальная нагрузка для каждой полки составляет прим. 8 кг.
• Не пытайтесь входить на устройство.

Монтаж устройства

• Устройство не должно быть наклонено под углом, большим, чем 5°. После установки устройства подождите 2 часа, прежде чем подключите его к источнику питания и проведете запуск. Эта рекомендация касается также ситуации, когда устройство впоследствии будет переноситься в другое место.
• Устройство следует устанавливать в сухом месте.
• Во время установки оставьте как минимум 10 см пространства от задней и с обеих боковых сторон устройства для обеспечения надлежащей вентиляции. Если оставите меньше места - это может повлиять на производительность устройства.
• Рекомендуется устанавливать устройство вместе с хорошей естественной вентиляцией, благодаря чему устройство будет вентилироваться надлежащим образом.

Электрические компоненты и другие опасности

• Ни одно другое оборудование не должно быть подключено к одному источнику питания, к которому подключено устройство.
• Не храните в устройстве другие продукты. Не помещайте в холодильный шкаф или в его близи опасные продукты, такие как топливо, спирт, краски, горючие и взрывоопасные материалы и т.п и т.п. – опасность пожара.
• Не храните в устройстве лекарства.
• После того, как устройство будет выключено или отключено от источника питания, подождите прим. 5 минут перед повторным запуском.
• Не мойте устройство водой. При мойке устройства вода может попасть в электрические детали и вызвать поражение электрическим током. Детали/аксессуары устройства не подходят для мытья в посудомоечной машине.

Предполагаемое использование

- Устройство предназначено для профессионального использования.

- Данное приспособление предназначено исключительно для хранения продуктов питания и напитков в охлажденном состоянии и для их демонстрации в ресторанах, столовых и на других коммерческих предприятиях (булочные, мясные

Установка заземления

Этот прибор относится к классу защиты I и должен быть подключен к защитному грунту. Заземление снижает риск поражения электрическим током, обеспечивая выход провода для электрического тока. Этот прибор оснащен шнуром пи- магазины, супермаркеты и т. д.) с целью продажи. Использование устройства для любых других целей может привести к повреждению или травме тела.

- Использование устройства для любых других целей будет рассматриваться, как использование не по назначению.

тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть подключена к розетке, которая правильно установлена и заземлена.

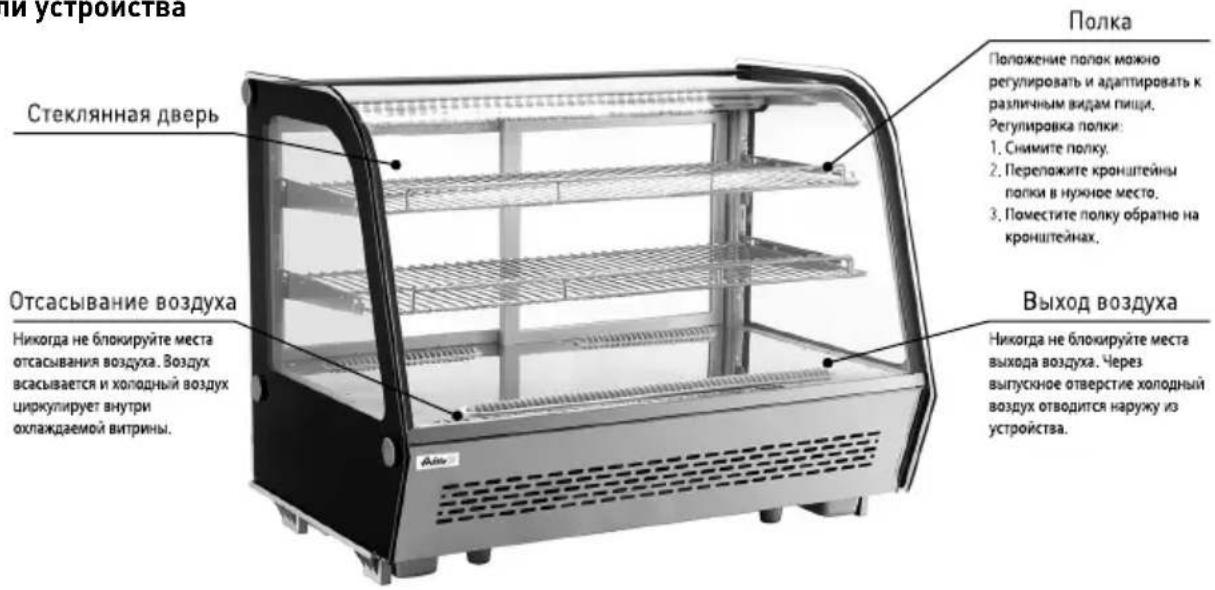

Детали устройства

ИI устроиства Стеклянная дверь Отсасывание воздуха Никогда не блокируйте места отсасывания воздуха. Воздух всасывается и холодный воздух циркулирует внутри охлаждаемой витрины. Полка Положение полок можно регулировать и адаптировать к различным видам пищи. Регулировка полки: 1. Снимите полку. 2. Переложите кронштейны полки в нужное место. 3. Поместите полку обратно на кронштейнах. Выход воздуха Никогда не блокируйте места выхода воздуха. Через выпускное отверстие холодный воздух отводится наружу из устройства.

Перед первым использованием

• Снимите и удалите упаковку и защиты.
• Проверьте комплектность устройства. В случае неполной поставки или повреждения свяжитесь с поставщиком (смотри: Гарантия).
• Очистите все детали в соответствии с инструкцией (Смотри ==> Очистка и техническое обслуживание).
• Поместите все полки в устройстве.

Замечание: Из-за остатка от производственного процесса, в течение первых нескольких запусков из устройства может выходить неприятный запах. Это нормальное явление и не указывает на повреждение устройства или опасность для пользователя. Убедитесь, что устройство хорошо вентилируется.

Использование

- Сначала подключите съемный шнур питания в гнездо устройства, а затем подключите устройство к соответствующему источнику питания.

- Перед помещением в устройстве продуктов питания и напитков, оставьте его включенным в течение нескольких часов, чтобы оно достигло необходимой температуры охлаждения.

Индикатор охлаждения Индикатор размораживания 8.8.8 C SET

- Обслуживание цифровой панели регулирования температуры (спереди устройства)

1) Установка температуры

- Нажмите SET, чтобы установить режим. На дисплее отобразится заданная температура.

• Нажмите ▲или , чтобы увеличить или уменьшить заданную температуру.
• Нажмите еще раз SET, чтобы подтвердить заданную температуру и выйти. На дисплее отобразится заданная температура внутри надставки.

Замечание:

• Если в течение 10 секунд не будет нажата ни одна из кнопок, в холодильной надставке установится ново введенная температура.
• Установка температуры в диапазоне: от 2°C до 6°C.
• На изменение температуры внутри продукта может влиять температура окружающей среды.
• Для того, чтобы поддержать низкую температуру внутри надставки, не держите слишком долго открытую дверь.2) Установка света внутри витрины.
• Нажмите, чтобы включить свет внутри витрины. Нажмите еще раз, чтобы его выключить.

3) Индикатор охлаждения

• Во время охлаждения надставки (работает компрессор), индикатор охлаждения будет гореть непрерывно.
• Когда внутри холодильной надставки будет установлена заданная температура, индикатор охлаждения будет мигать.
• Индикатор охлаждения погаснет в начале размораживания.

4) Индикатор размораживания

• Во время размораживания надставки, индикатор размораживания будет гореть непрерывно.
• После размораживания, индикатор размораживания погаснет.

Очистка и техническое обслуживание

Замечание: Перед очисткой и уходом всегда сначала отключите устройство и отключите его от электросети, вынимая вилку из розетки.

• Внутренние и внешние поверхности устройства можно чистить влажной тканью с небольшим количеством моющего средства.

• Полки можно вынуть из устройства и вымыть, погружая в воду.

• Для очистки устройства не используйте непосредственное воздействие водяной струи, пароочистителя и не погружайте всего устройства в воду.

• Детали устройства нельзя мыть в посудомоечной машине.
• Очищайте регулярно устройство.

Детали	Очистка	Замечания
Детали устройства, такие как полки, кронштейны к ним и т.д.	- Погрузите в теплую мыльную воду в течение прибл.10-20 минут.- Промойте тщательно под проточной водой.	Тщательно просушите все детали
Наружные стеклянные поверхности	- Протрите мягкой тканью и небольшим количеством нейтрального моющего средства. Убедитесь, что во внутрь устройства не попала вода или влага.
Внутренние стеклянные поверхности	- Удалите остатки пищи.- Протрите мягкой тканью и небольшим количеством нейтрального моющего средства. Убедитесь, что во внутрь устройства не попала вода или влага.
Стеклянная дверь

Хранение устройства, когда оно не используется

• Замечание: Всегда отключайте устройство от источника питания.
• Выньте из устройства все продукты питания и напитки.
• Вымойте устройство согласно рекомендациям,

содержащимся в разделе Очистка и техническое обслуживание. (Смотри ==> Очистка и техническое обслуживание).
- Храните устройство в прохладном, чистом месте, недоступном для детей.

Поиск и устранение неисправностей

Если устройство не работает должным образом, обратитесь к приведенной ниже таблице, чтобы найти правильное решение. Если вы не можете решить проблему, обратитесь к поставщику.

Проблема Возможная причина Возможное решение
Устройство не начинает процесс охлаждения при подключении к источнику питания.	Сработал тепловой предохранитель	Обратитесь к поставщику / поставщику услуг для ремонта устройства.
	Поврежден компрессор.
	Вилка неправильно подключена к электрической розетке.	Проверьте и убедитесь, что все компоненты подключены правильно.
Охлаждение слишком слабое.	Устройство подвергается сильному воздействию солнечного света или расположено близко к источнику тепла.	Перенесите устройство в другое место, вдали от прямых солнечных лучей.
	Дверь не закрыта должным образом или повреждена прокладка.	Закройте правильно дверь.
	В устройстве находится слишком много пищи.	Удалить из устройства часть пищи.
	Недостаточная вентиляция вокруг устройства.	Убедитесь, что устройство гарантирует достаточную вентиляцию, обеспечивая 10 см вокруг него.
Устройство генерирует много шума.	Устройство не установлено в горизонтальном положении.	Убедитесь, что устройство было установлено в горизонтальном положении.
	Устройство находится в контакте со стенкой или другими объектами.	Убедитесь, что вокруг устройства не менее 10 см свободного пространства.
	Внутри устройства находятся свободные детали.	Обратитесь к поставщику / поставщику услуг для ремонта устройства.
Не загорается световой индикатор	Поврежден световой индикатор	Обратитесь к поставщику / поставщику услуг для ремонта устройства.

Технические характеристики

No продукта 233702 233719
Рабочее напряжение и частота 220-240В~	/50 Гц
Потребляемая мощность 160 Вт
Номинальный ток 1,4А
Установка температуры 0т 2°C до 6°C
Вес нетто (прим.) 57kg 66kg
Степень защиты | Класс
Климатический класс 4
Хладагент/ количество вводимого хладагента	R600a / 50g R600a / 65g
Мощность свечения 2Вт (LED)	2,5Вт (LED)
Уровень шума	< 60 дБ (А)
Цвет	Чёрный
Ёмкость витрины	120 л	160 л
Внешние размеры	686x568x(выс.)686мм	850x568x(выс.)686мм

Примечание: Технические характеристики могут быть изменены без предварительного уведомления.

Электрическая схема (продукт № 233702, 233719)

Датчик размораживания Датчик термостата Цифровая панель регулирования температуры Дисплей Двигатель вентилятора Лампа Защита от перегрузки Компрессор 220-240В~ /50 Гц М PTC

Гарантия

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, которая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо-

дательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покупки устройства и приложить счет, или чековую квитанцию.

Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в технической документации без предупреждения.

Утилизация и защита окружающей среды

В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудования в соответствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды.

Для получения дополнительной информации о том, где можно отдать использованное оборудование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рециркуляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.
