233702 - Koelkast Arktic - Gratis gebruiksaanwijzing en handleiding

Type product	Professionele glazen koelkast
Merk	Arktic
Model	233702
Afmetingen (B x D x H)	686 x 568 x 686 mm
Netto gewicht	57 kg
Voeding	220-240 V ~ 50 Hz
Elektrisch verbruik	160 W
Nominale stroom	1,4 A
Temperatuurbereik	2 °C tot 6 °C
Koelmiddel	R600a (50 g)
Capaciteit	120 L
Binnenverlichting	LED 2 W
Geluidsniveau	< 60 dB(A)
Klimaatklasse	4
Beschermingsklasse	I (aardingsverplicht)
Maximaal belading per plank	8 kg
Deur	Glazen deur
Gebruik	Professioneel (horeca, winkels)
Installatie	Vrije ruimte van minimaal 10 cm rondom het apparaat
Reiniging	Vochtige doek met mild reinigingsmiddel; geen waterstraal of stoomreiniger gebruiken
Veiligheid	Automatische ontdooiing; luchtinlaten/-uitlaten niet blokkeren
Repareerbaarheid	Reparaties uitsluitend door gekwalificeerd personeel; reserveonderdelen beschikbaar via de verkoper

Veelgestelde vragen - 233702 Arktic

Hoe stel ik de temperatuur in van de Arktic 233702 koelkast?

Druk op de SET-knop om in de instelmodus te komen. Gebruik de ▲ of ▼ pijltjes om de temperatuur tussen 2°C en 6°C aan te passen, druk vervolgens opnieuw op SET om te bevestigen. Het scherm geeft de actuele interne temperatuur weer.

Waarom knippert het koelingscontrolelampje?

Het koelingscontrolelampje knippert wanneer de ingestelde temperatuur in het apparaat is bereikt. Het blijft branden tijdens de werking van de compressor en gaat uit tijdens de ontdooifase.

Wat moet ik doen als het apparaat niet voldoende koelt?

Controleer of de deur goed gesloten is en de afdichting niet beschadigd is. Zorg dat het apparaat niet aan zonlicht of een warmtebron wordt blootgesteld, en dat er minimaal 10 cm vrije ruimte rondom is voor goede ventilatie. Verminder indien nodig de hoeveelheid voedsel.

Hoe reinig ik de koelkast?

Koppel het apparaat los voor reiniging. Gebruik een vochtige doek met een beetje neutraal reinigingsmiddel voor binnen- en buitenoppervlakken. De planken kunnen worden verwijderd en gewassen met zeepsop. Gebruik nooit een waterstraal of stoomreiniger, en dompel het apparaat niet onder.

Wat betekent het brandende ontdooilampje?

Het ontdooilampje gaat branden tijdens de automatische ontdooicyclus van het apparaat. Het gaat uit zodra het ontdooien is voltooid. Dit proces is normaal.

Het apparaat maakt een ongewoon geluid, is dat normaal?

Een licht geluid van koelmiddelstroom of compressor is normaal. Als het geluid luid is, controleer dan of het apparaat waterpas staat en niet in contact is met de muur of andere objecten. Zorg voor 10 cm vrije ruimte rondom. Als het geluid aanhoudt, neem dan contact op met de verkoper.

Kan ik warm voedsel in de koelkast bewaren?

Nee, voedsel moet worden voorgekoeld voordat het in het apparaat wordt geplaatst. Anders kan er condensatie binnenin ontstaan, wat normaal is maar de efficiëntie kan verminderen.

Hoe installeer ik het apparaat correct?

Plaats het apparaat op een vlak, stabiel en droog oppervlak. Laat minimaal 10 cm vrije ruimte aan de achterkant en zijkanten voor ventilatie. Kantel het apparaat niet meer dan 5°. Wacht na installatie 2 uur voordat u het aansluit.

Wat te doen bij stroomuitval of als ik het apparaat loskoppel?

Nadat u het apparaat hebt losgekoppeld, wacht u ongeveer 5 minuten voordat u het weer aansluit om schade aan de compressor te voorkomen. Dit geeft het druksysteem de tijd om te stabiliseren.

Waar kan ik reserveonderdelen vinden of het apparaat laten repareren?

Neem contact op met uw verkoper of een erkende technische dienst. Reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel. Gebruik uitsluitend originele onderdelen aanbevolen door de fabrikant.

GEBRUIKSAANWIJZING 233702 Arktic

NL: Lees deze gebruikershandleiding zorgvuldig door voordat u het apparaat gebruikt.

NL: Bewaar deze instructies bij het apparaat.

NL: Alleen voor Gebruik binnenshuis.

Bedankt voor de aanschaf van dit Arktic apparaat. Lees deze handleiding zorgvuldig door, met bijzondere aandacht voor de onderstaande veiligheidsvoorschriften, voordat u dit apparaat voor de eerste keer installeert en gebruikt.

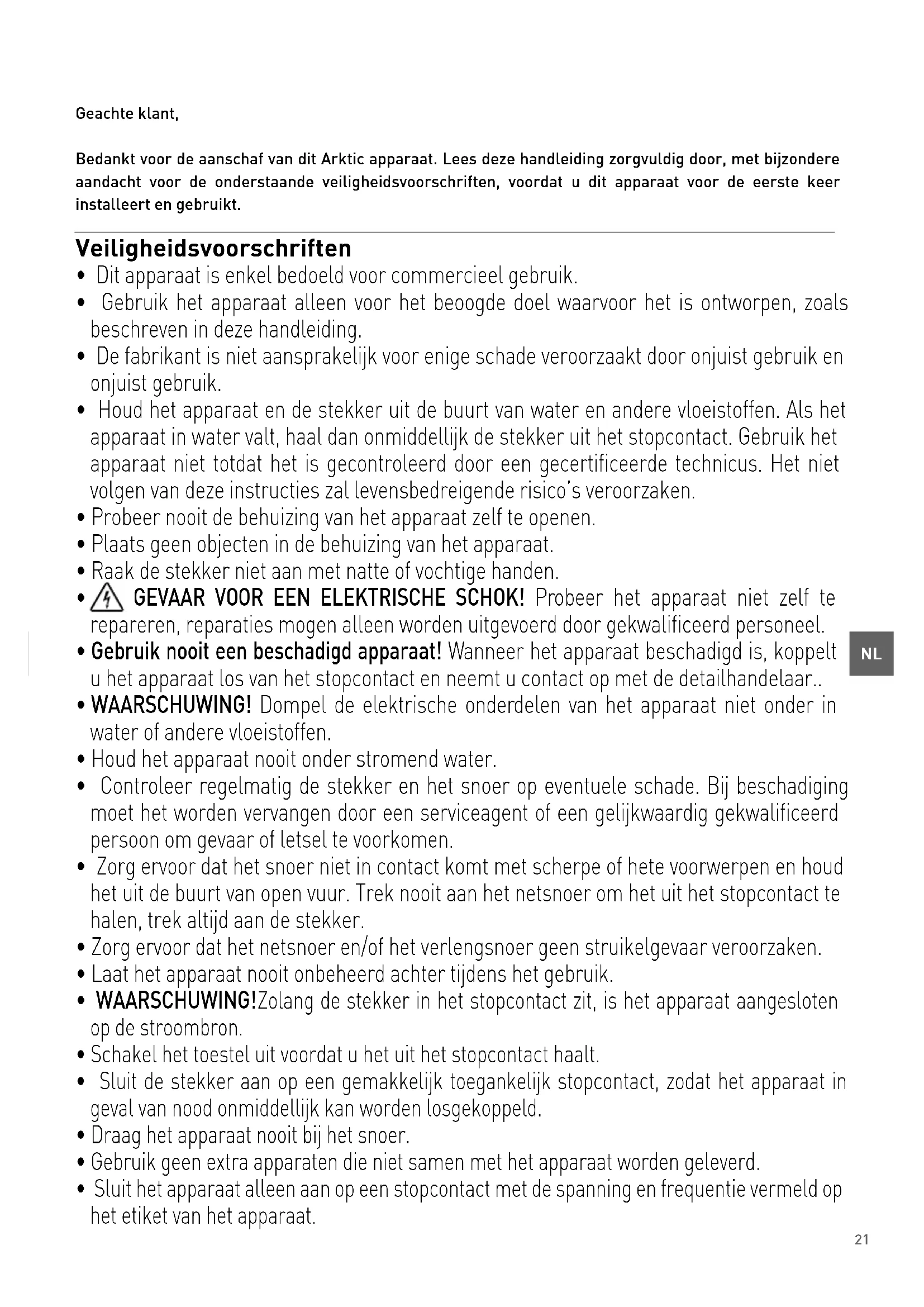

Veiligheidsvoorschriften

• Dit apparaat is enkel bedoeld voor commercieel gebruik.
• Gebruik het apparaat alleen voor het beoogde doel waarvoor het is ontworpen, zoals beschreven in deze handleiding.
• De fabrikant is niet aansprakelijk voor enige schade veroorzaakt door onjuist gebruik en onjuist gebruik.
• Houd het apparaat en de stekker uit de buurt van water en andere vloeistoffen. Als het apparaat in water valt, haal dan onmiddellijk de stekker uit het stopcontact. Gebruik het apparaat niet totdat het is gecontroleerd door een gecertificeerde technicus. Het niet volgen van deze instructies zal levensbedreigende risico's veroorzaken.
• Probeer nooit de behuizing van het apparaat zelf te openen.
• Plaats geen objecten in de behuizing van het apparaat.
• Raak de stekker niet aan met natte of vochtige handen.
• GEVAAR VOOR EEN ELEKTRISCHE SCHOK! Probeer het apparaat niet zelf te repareren, reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel.
• Gebruik nooit een beschadigd apparaat! Wanneer het apparaat beschadigd is, koppelt u het apparaat los van het stopcontact en neemt u contact op met de detailhandelaar..
• WAARSCHUWING! Dompel de elektrische onderdelen van het apparaat niet onder in water of andere vloeistoffen.
• Houd het apparaat nooit onder stromend water.
• Controleer regelmatig de stekker en het snoer op eventuele schade. Bij beschadiging moet het worden vervangen door een serviceagent of een gelijkwaardig gekwalificeerd persoon om gevaar of letsel te voorkomen.
• Zorg ervoor dat het snoer niet in contact komt met scherpe of hete voorwerpen en houd het uit de buurt van open vuur. Trek nooit aan het netsnoer om het uit het stopcontact te halen, trek altijd aan de stekker.
• Zorg ervoor dat het netsnoer en/of het verlengsnoer geen struikelgevaar veroorzaken.
• Laat het apparaat nooit onbeheerd achter tijdens het gebruik.
• WAARSCHUWING! Zolang de stekker in het stopcontact zit, is het apparaat aangesloten op de stroombron.
• Schakel het toestel uit voordat u het uit het stopcontact haalt.
• Sluit de stekker aan op een gemakkelijk toegankelijk stopcontact, zodat het apparaat in geval van nood onmiddellijk kan worden losgekoppeld.
• Draag het apparaat nooit bij het snoer.
• Gebruik geen extra apparaten die niet samen met het apparaat worden geleverd.

• Sluit het apparaat alleen aan op een stopcontact met de spanning en frequentie vermeld op het etiket van het apparaat.

• Gebruik nooit andere accessoires dan die welke door de fabrikant worden aanbevolen. Als u dit niet doet, kan dit een veiligheidsrisico vormen voor de gebruiker en kan het apparaat beschadigen. Gebruik alleen originele onderdelen en accessoires.

• Dit apparaat mag niet worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of personen met een gebrek aan ervaring en kennis.
• Dit apparaat mag in geen geval door kinderen worden gebruikt.
• Houd het apparaat en het netsnoer buiten het bereik van kinderen.
• WAARSCHUWING: schakel het apparaat ALTIJD uit en haal de stekker uit het stopcontact voor reiniging, onderhoud of opslag.

Bijzondere veiligheidsvoorschriften

• Dit apparaat is ontworpen voor de kortstondige opslag en weergave van verpakte voedingsmiddelen zoals voedsel, ingrediënten, drank, inclusief wijn. Dit apparaat kan de temperatuur van levensmiddelen bij de gekoelde bedrijfstemperatuur continu binnen de voorgeschreven limieten houden.
• Bewaar geen andere materialen in dit apparaat. Plaats geen gevaarlijke producten, zoals brandstof, alcohol, verf, brandbare stoffen, explosieven, etc. in of in de buurt van dit apparaat. Er mogen geen medicijnen in dit apparaat worden bewaard.
• Producten die in het apparaat worden geplaatst moeten al voorgekoeld zijn. Als dit niet het geval is, kan vocht dat verdampt tijdens het koelen van voedsel condenseren in het de koelruimte, wat natuurlijk is en niet duidt op een defect aan het apparaat.
• Dit apparaat moet worden geïnstalleerd en na ingebruikname worden onderhouden door een gekwalificeerd of opgeleid persoon. En dit apparaat is bedoeld om gebruikt te worden door getraind of gekwalificeerd personeel, zoals keuken- of barpersoneel
• WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, tenzij deze worden aanbevolen door de fabrikant.
• WAARSCHUWING: Beschadig het koelcircuit niet.

LET OP! Gevaar voor brand! Het gebruikte koelmiddel is R600a. Dit is een ontvlambaar koelmiddel dat milieuvriendelijk is. Hoewel het ontvlambaar is, beschadigt het de ozonlaag niet en het draagt niet bij aan het broeikaseffect. Het gebruik van het koelmiddel leidt echter wel tot een lichte toename van het geluidsniveau van het apparaat. Het is mogelijk dat u, naast het geluid van de compressor, ook het koelmiddel hoort stromen in het systeem. Dit is onvermijdelijk en heeft geen nadelig effect op de prestaties van het apparaat. Tijdens het transport en de installatie van het apparaat moet erop worden gelet dat er geen onderdelen van het koelsysteem worden beschadigd. Lekkend koelmiddel kan uw ogen schaden.

• WAARSCHUWING: Houd alle ventilatieopeningen in de behuizing van het apparaat vrij. Zorg bij inbouw voor voldoende ventilatie in de omliggende structuur. Blokkeer de luchtinlaat en -uitlaat nooit om een goede luchtcirculatie te behouden.
• WAARSCHUWING: Gebruik geen elektrische apparaten in de voedselopslagruimte van het apparaat, tenzij deze van het type zijn die worden aanbevolen door de fabrikant.

• Plaats het apparaat uitsluitend op een schone, stabiele, droge en vlakke ondergrond.

• Houd het apparaat uit de buurt van warme oppervlakken en open vlammen. Bescherm het apparaat tegen stof, direct zonlicht, vocht en druppend en spattend water.

• Laat tijdens het gebruik een ruimte van 10 cm vrij rond het apparaat voor ventilatie.
• Gebruik geen hard keukengerei op het glazen oppervlak. Gebruik geen waterstralen of stoomreiniger tijdens het schoonmaken en dompel het apparaat niet onder in water, omdat de onderdelen van het apparaat dan nat worden en dit kan leiden tot elektrische schokken.
• Plaats geen voorwerpen op het apparaat. Plaats geen open vuurbonnen (bijv. kaarsen) op of naast het apparaat. Plaats geen voorwerpen gevuld met vloeistof (bijv. vazen) op of in de buurt van het apparaat.
• Bedek het apparaat nooit tijdens gebruik. Dit kan brandgevaar veroorzaken.
• Was het apparaat niet met water. Wassen kan leiden tot lekkages en het risico op elektrische schokken verhogen.
• Maak geen extra openingen in het apparaat. Installeer geen gadgets in het apparaat.
• Overbelast de schappen in het product niet om schade te voorkomen. De maximale belasting van elk schap is ca. 8kg.
• Probeer niet op het apparaat te klimmen.

Het apparaat installeren

• Het apparaat mag niet worden gekanteld onder een hoek groter dan 5°. Wacht nadat het apparaat is geïnstalleerd 2 uur alvorens het aan te sluiten op het lichtnet en in te schakelen. Dit geldt ook als het apparaat op een later tijdstip wordt verplaatst.
• Het apparaat moet altijd worden geinstalleerd in een droge omgeving.
• Laat tijdens de installatie minimaal 10 cm ruimte vrij aan de achter-, linker- en rechterkant voor voldoende ventilatie. Als u minder ruimte vrij laat voor ventilatie kan dit de efficiëntie beïnvloeden.
• We raden sterk aan het apparaat te installeren op een plaats met goede natuurlijke ventilatie om de ventilatie-eigenschappen optimaal te benutten.

Elektrische onderdelen en andere gevaren

• Er mogen geen andere apparaten op hetzelfde stopcontact als dit apparaat worden aangesloten.
• Plaats geen gevaarlijke producten, zoals brandstof, alcohol, verf, brandbare stoffen, explosieven, etc. in of in de buurt van dit apparaat, omdat dit kan leiden tot brandgevaar.
• Bewaar geen medicijnen in dit apparaat.
• Als u het apparaat heeft uitgeschakeld of losgekoppeld van het lichtnet, wacht dan ongeveer 5 minuten voordat u het apparaat opnieuw inschakelt.
• Was het apparaat niet met water. Wassen kan lekkage veroorzaken en het risico op elektrische schokken verhogen. Geen van de onderdelen/accessoires mag worden gewassen in de vaatwasser.

Bedoeld gebruik

• Het apparaat is bestemd voor professioneel gebruik.
• Dit apparaat is uitsluitend bestemd om voedsel en drankjes koel te houden en te presenteren voor verkoop in restaurants, kantines en andere commerciële ondernemingen zoals bakkerijen, slagerijen, supermarkten, enz. Elk ander gebruik kan leiden tot schade aan het apparaat of lichamelijk letsel.

- Gebruik van het apparaat voor andere doeleinden wordt beschouwd als verkeerd gebruik van het apparaat. De gebruiker is volledig aansprakelijk voor alle risico's die voortvloeien uit verkeerd gebruik van het apparaat.

Aarding installatie

Dit apparaat is geclassificeerd als beschermingsklasse I en moet op een beschermende grond worden aangesloten. Aarding vermindert het risico op elektrische schokken door een ontsnappingsdraad voor de elektrische stroom aan te bieden. Dit apparaat is uitgerust met een netsnoer met een aardingsdraad en geaarde stekker. De stekker moet worden aangesloten op een stopcontact dat correct is geinstalleerd en geaard.

De verschillende gebruiksonderdelen

Schap De hoogte van het schap kan worden aangepast voor verschillende producten. Om aan te passen: 1. Haal het schap eruit. 2. Zet de schapsteun op geschikte hoogte. 3. Plaats het schap op de steun . Glazen deur Luchtinlaat Blokkeer de luchtinlaat nooit. Er wordt lucht naar binnen gezogen en koude lucht circuleert in de koelruimte. Luchtuitlaat Blokkeer de luchtuitlaat nooit. Laat koude lucht die in het apparaat circuleert naar buiten stromen. NL

Voorbereiding op eerste gebruik

• Verwijder alle verpakkingsmaterialen.
• Controleer op volledigheid en eventuele transportschade. Neem in geval van schade of een onvolledige levering contact op met uw leverancier (Zie == > Garantie).
• Reinig alle onderdelen zoals beschreven (Zie ==> Reiniging en onderhoud).

- Plaats alle schappen in het apparaat.

Opmerking: Door fabricageresten kan het apparaat de eerste gebruikscycli een lichte geur afgeven. Dit is normaal en duidt niet op een defect of gevaar. Zorg ervoor dat het apparaat goed wordt geventileerd.

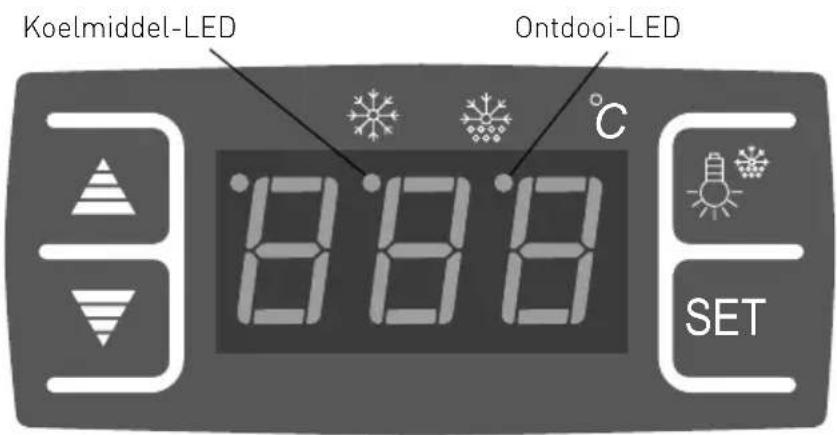

Bediening

- Sluit het netsnoer eerst aan op de stroomingang op de achterkant van het apparaat, steek de stekker van het netsnoer daarna in een geschikt stopcontact.

- Laat het apparaat, voordat u drankjes of voedsel in het apparaat plaatst, enkele uren werken om de koeltemperatuur te bereiken.

- Gebruik digitale temperatuurregelaar (op de achterkant van het apparaat)

1) De temperatuur instellen

• Druk op SET om de instelmodus te openen. De ingestelde temperatuur wordt getoond.
• Druk op of om de ingestelde temperatuur te verhogen of verlagen.
• Druk nogmaals op SET om de instelling te bevestigen en te verlaten. Daarna wordt de temperatuur in de kast weergegeven Opmerking:

- Als er binnen 10 seconden geen knoppen worden ingedrukt, zal de nieuw ingestelde temperatuur worden opgeslagen.

- De temperatuur kan worden ingesteld van 2°C tot 6°C. De werkelijke temperatuur in het apparaat kan worden beïnvloed door de omgevingstemperatuur.

- Houd de deur zo kort mogelijk open om de temperatuur in de kast zo laag te houden.

2) Verlichting in de kast
- Druk op om de lamp in te schakelen. Druk nogmaals op om de lamp uit te schakelen.
3) Koelmiddel-LED
- Tijdens het koelen (compressor ingeschakeld), zal deze koelmiddel-LED constant opgelicht zijn. - Nadat de temperatuur in de kast de ingestel de temperatuur heeft bereikt, zal de koelmiddel-LED continu knipperen.
- De koelmiddel-LED schakelt uit als het ont-dooien start
4) Ontdooi-LED
- Tijdens het ontdooien zal de ontdooi-LED constant branden.
- De ontdooi-LED schakelt uit als het ontdooien is voltooid.

Reiniging en onderhoud

Let op: Haal de stekker van het apparaat altijd uit het stopcontact alvorens reinigings- & onderhoudswerkzaamheden uit te voeren.

Reiniging

• De binnen- en buitenoppervlakken mogen worden gereinigd met een vochtige doek en een bétje reinigingsmiddel.
• De schappen kunnen worden verwijderd en mo-gen worden gewassen in water.

• Gebruik geen waterstraal of stoomreiniger voor het reinigen en dompel het apparaat niet onder in water.

• Geen van de onderdelen mogen worden gewassen in de vaatwasser.

• Reinig het apparaat regelmatig.

Onderdelen Hoe te reinigen Opmerking
Alle accessoires zoals schappen, schaphouders, etc.	- Laat voor ongeveer 10 tot 20 minu- ten weken in een warm zeepsopje.- Spoel grondig af onder de kraan.	Droog alle onderdelen goed na het reinigen.
Externe glasoppervlakken	- Veeg schoon met een zachte doe ken een beetje neutraal reini- gingsmiddel. Zorg ervoor dat er geen water of vocht in het appa- raat kan binnendringen.
Interne glasoppervlakken	- Verwijder eventuele voedselafzet- tingen.- Veeg schoon met een zachte doek en een beetje mild reinigingsmid- del. Zorg ervoor dat er geen water of vocht in het apparaat kan bin- nendringen.
Glazen deur

Het apparaat langdurig buiten gebruik stellen

• Let op: Haal de stekker van het apparaat altijd uit het stopcontact.

• Verwijder alle voedingsmiddelen en dranken uit het apparaat.

• Reinig het apparaat zoals beschreven onder "Reiniging en onderhoud. (Zie ==> Reiniging).

• Bewaar het apparaat op een koele, schone plaats en houd het buiten het bereik van kinderen.

Problemen oplossen

Als het apparaat niet naar behoren functioneert, raadpleeg dan de onderstaande tabel voor een oplossing. Als u het probleem nog steeds niet kunt oplossen, neem contact op met de leverancier/dienstverlener.

Problemen Mogelijke oorzaak Mogelijke oplossing
Het apparaat start niet met koe- len nadat het is aangesloten op het lichtnet.	Thermische beveiliging geactiveerd.	Neem contact op met de leverancier/ dienstverlener voor reparatie.
	De compressor is defect.
	Het netsnoer is niet juist aangesloten op de stroomingang op het apparaat of het stopcontact.	Controleer de aansluiting en zorg er- voor dat alle aansluitingen juist zijn aangesloten.
Apparaat koelt niet voldoende.	Het apparaat wordt teveel blootgesteld aan direct zonlicht of staat te dicht in de buurt van een warmtebron.	Verplaats het apparaat naar een nieu- we locatie, om blootstelling aan direct zonlicht te voorkomen.
	De deuren zijn niet goed gesloten of de afdichting is defect.	Sluit de deuren goed.
	Teveel voedsel in het apparaat geplaatst.	Plaats minder voedsel in het apparaat.
	Ventilatie onvoldoende.	Controleer of er voldoende ventilatie is en of het apparaat minimaal 10cm uit de buurt van wanden of andere voor- werpen is geplaatst.
Teveel geluid.	Het apparaat is niet horizontaal ge- plaatst.	Controleer en zorg ervoor dat apparaat horizontaal is geplaatst.
	Het apparaat staat in contact met de wand of andere voorwepren.	Controleer en zorg ervoor dat het ap- paraat minimaal 10 cm van andere voorwerpen en wanden is geplaatst.
	Er zitten enkele losse onderdelen in het apparaat.	Neem contact op met leverancier/ dienstverlener voor reparatie.
De LED-lamp licht niet op De LED	is defect	Neem contact op met de leverancier/ dienstverlener voor reparatie.

Technische specificaties

Itemnr. 233702 233719
Bedrijfsspanning en frequentie 220-240V~ /50 Hz
Nominaal ingangsvermogen 160W
Nominale stroom 1,4A
Instellen temperatuur Instellen van 2°C tot 6°C
Nettogewicht (ca.) 57kg 66kg
Beschermingsklasse Class I
Klimaatklasse 4
Gebruikt koelmiddel en inspuitingshoeveelheid	R600a / 50g	R600a / 65g
Vermogen lamp	2W (LED)	2,5W (LED)
Geluidsniveau	< 60 dB (A)
Kleur	Zwart
Capaciteit in kast	120L 160L
Buitenafmetingen	686x568x(H)686mm	850x568x(H)686mm

Opmerking: Technische specificaties onderhevig aan verandering zonder voorafgaande kennisgeving

Schakelschema (Item 233702, 233719)

NL

Garantie

Elk defect waardoor de werking van het apparaat nadelig wordt beïnvloed dat zich binnen één jaar na aankoop van het apparaat voordoet, wordt gratis hersteld door reparatie of vervanging, mits het apparaat conform de instructies is gebruikt en onderhouden en niet op enigerlei wijze verkeerd is behandeld of misbruikt. Dit laat onverlet uw bij wet bepaalde rechten. Als de garantie van kracht is, vermeld dan waar en wanneer u het apparaat

hebt gekocht en sluit een aankoopbewijs bij (bijv. kassabon of factuur).

Gezien ons streven naar voortdurende verdere productontwikkeling behouden wij ons het recht voor, zonder voorafgaande kennisgeving wijzigingen aan te brengen aan product, verpakking en documentatie.

Verwijdering & milieu

Bij de buitengebruikstelling van het apparaat, mag het niet met het overige huisafval worden verwijderd. In plaats daarvan is het uw verantwoordelijkheid om uw afgedankte apparatuur in te leveren bij een daartoe aangewezen inzamelpunt. Het niet opvolgen van deze regel kan worden bestraft in overeenstemming met de geldende voorschriften voor afvalverwerking. De gescheiden inzameling en recycling van uw afgedankte apparatuur ten tijde van buitengebruikstelling helpt bij de instandhouding van natuurlijke hulpbronnen en waarborgt dat de

apparatuur wordt gerecycled op een manier die de volksgezondheid en het milieu beschermt.

Voor meer informatie over waar u uw afval kunt inleveren voor recycling kunt u contact opnemen met uw lokale afvalverwerkingsbedrijf. De fabrikant en importeurs nemen geen verantwoordelijkheid voor de recycling, behandeling en ecologische verwijdering, hetzij rechtstreeks of via een openbaar systeem.

- NL: Wijzigingen, druk- en zelfoulen voorbehouden.
