РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cyke 18F Puky

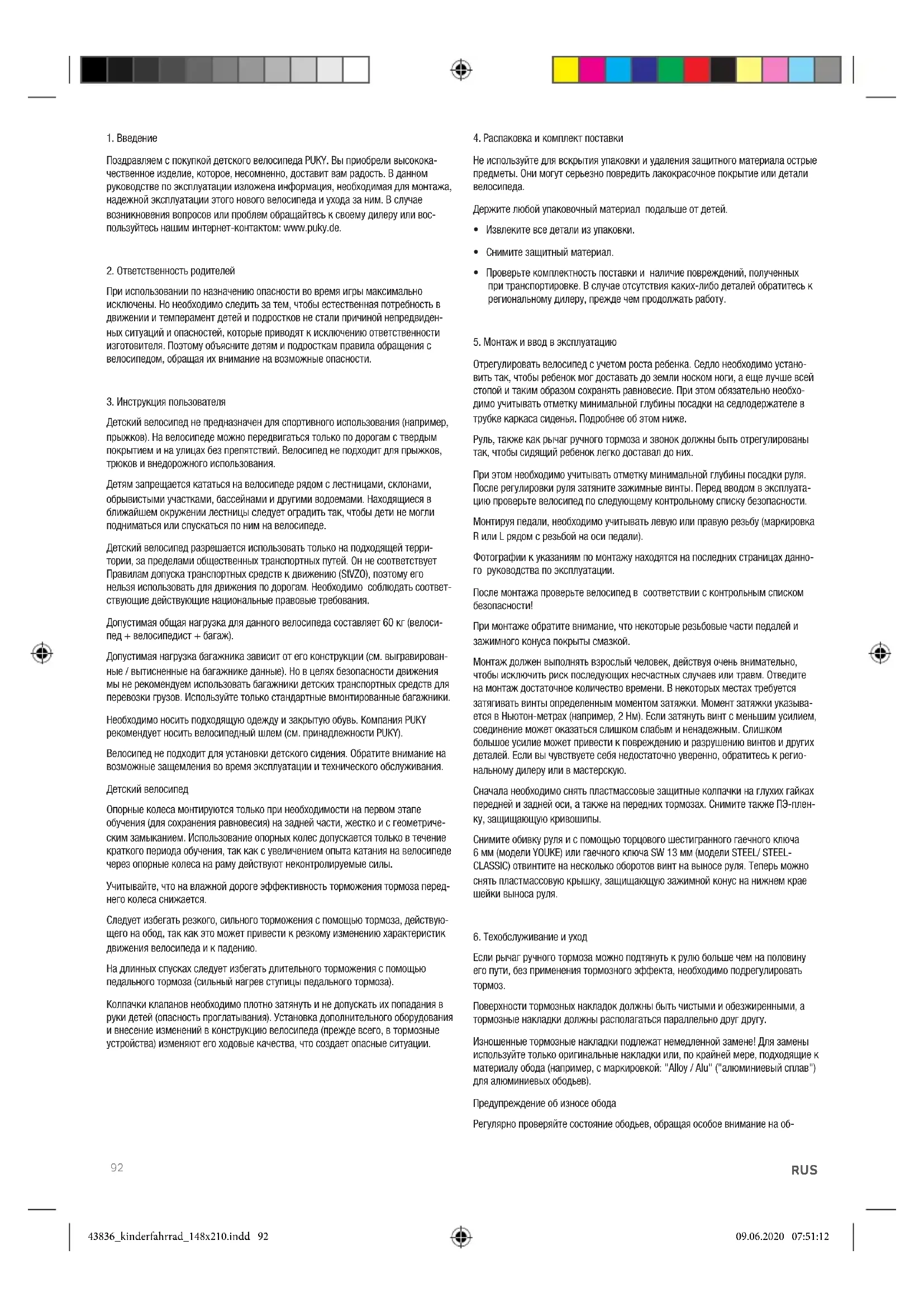

RUS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ . . . . 92

1. Einleitung

Поздравляем с покупкой детского велосипеда РУКУ. Вы приобрели высокока-чественное изделие, которое, несомненно, доставит вам радость. В данном руководстве по эксплуатации изложена информация, необходимая для монтажа, надежной эксплуатации этого нового велосипеда и ухода за ним. В случае возникновения вопросов или проблем обращайтесь к своему дилеру или вос-пользуйтесь нашим интернет-контактом: www.puky.de.

2. Ответственность родителей

При использовании по назначению опасности во время игры максимально исключены. Но необходимо следить за тем, чтобы естественная потребность в движении и темперамент детей и подростков не стали причиной непредвиденных ситуаций и опасностей, которые приводят к исключению ответственности изготовителя. Поэтому объясните детям и подросткам правила обращения с велосипедом, обращая их внимание на возможные опасности.

3. Инструкция пользователя

Детский велосипед не предназначен для спортивного использования (например, прыжков). На велосипеде можно передвигаться только по дорогам с твердым покрытием и на улицах без препятствий. Велосипед не подходит для прыжков, трюков и внедорожного использования.

Детям запрещается кататься на велосипеде рядом с лестницами, склонами, обрывистыми участками, бассейнами и другими водоемами. Находящиеся в ближайшем окружении лестницы следует оградить так, чтобы дети не могли подниматься или спускаться по ним на велосипеде.

Детский велосипед разрешается использовать только на подходящей территории, за пределами общественных транспортных путей. Он не соответствует Правилам допуска транспортных средств к движению (StVZO), поэтому его нельзя использовать для движения по дорогам. Необходимо соблюдать соответствующие действующие национальные правовые требования.

Допустимая общая нагрузка для данного велосипеда составляет 60 кг (велосипед + велосипедист + багаж).

Допустимая нагрузка багажника зависит от его конструкции (см. выгравированные / вытисненные на багажнике данные). Но в целях безопасности движения мы не рекомендуем использовать багажники детских транспортных средств для перевозки грузов. Используйте только стандартные вмонтированные багажники.

Необходимо носить подходящую одежду и закрытую обувь. Компания РУКУ рекомендует носить велосипедный шлем (см. принадлежности РУКУ).

Велосипед не подходит для установки детского сидения. Обратите внимание на возможные защемления во время эксплуатации и технического обслуживания.

Детский велосипед

Опорные колеса монтируются только при необходимости на первом этапе обучения (для сохранения равновесия) на задней части, жестко и с геометрическим замыканием. Использование опорных колес допускается только в течение краткого периода обучения, так как с увеличением опыта катания на велосипеде через опорные колеса на раму действуют неконтролируемые силы.

Учитывайте, что на влажной дороге эффективность торможения тормоза переднего колеса снижается.

Следует избегать резкого, сильного торможения с помощью тормоза, действующего на обод, так как это может привести к резкому изменению характеристик движения велосипеда и к падению.

На длинных спусках следует избегать длительного торможения с помощью педального тормоза (сильный нагрев ступицы педального тормоза).

Колпачки клапанов необходимо плотно затянуть и не допускать их попадания в руки детей (опасность проглатывания). Установка дополнительного оборудования и внесение изменений в конструкцию велосипеда (прежде всего, в тормозные устройства) изменяют его ходовые качества, что создает опасные ситуации.

4. Распаковка и комплект поставки

Не используйте для вскрытия упаковки и удаления защитного материала острые предметы. Они могут серьезно повредить лакокрасочное покрытие или детали велосипеда.

Держите любой упаковочный материал подальше от детей.

- Извлеките все детали из упаковки.

• Снимите защитный материал.

- Проверьте комплектность поставки и наличие повреждений, полученных при транспортировке. В случае отсутствия каких-либо деталей обратитесь к региональному дилеру, прежде чем продолжать работу.

5. Монтаж и ввод в эксплуатацию

Отрегулировать велосипед с учетом роста ребенка. Седло необходимо установить так, чтобы ребенок мог доставать до земли носком ноги, а еще лучше всей стопой и таким образом сохранять равновесие. При этом обязательно необходимо учитывать отметку минимальной глубины посадки на седлюдержателе в трубке каркаса сиденья. Подробнее об этом ниже.

Руль, также как рычаг ручного тормоза и звонок должны быть отрегулированы так, чтобы сидящий ребенок легко доставал до них.

При этом необходимо учитывать отметку минимальной глубины посадки руля. После регулировки руля затяните зажимные винты. Перед вводом в эксплуатацию проверьте велосипед по следующему контрольному списку безопасности.

Монтируя педали, необходимо учитывать левую или правую резьбу (маркировка R или L рядом с резьбой на оси педали).

Фотографии к указаниям по монтажу находятся на последних страницах данного руководства по эксплуатации.

После монтажа проверьте велосипед в соответствии с контрольным списком безопасности!

При монтаже обратите внимание, что некоторые резьбовые части педалей и зажимного конуса покрыты смазкой.

Монтаж должен выполнять взрослый человек, действуя очень внимательно, чтобы исключить риск последующих несчастных случаев или травм. Отведите на монтаж достаточное количество времени. В некоторых местах требуется затягивать винты определенным моментом затяжки. Момент затяжки указывается в Ньютон-метрах (например, 2 Нм). Если затянуть винт с меньшим усилием, соединение может оказаться слишком слабым и ненадежным. Слишком большое усилие может привести к повреждению и разрушению винтов и других деталей. Если вы чувствуете себя недостаточно уверенно, обратитесь к региональному дилеру или в мастерскую.

Сначала необходимо снять пластмассовые защитные колпачки на глухих гайках передней и задней оси, а также на передних тормозах. Снимите также ПЭ-пленку, защищающую кривошипы.

Снимите обивку руля и с помощью торцового шестигранного гаечного ключа 6 мм (модели YOUKE) или гаечного ключа SW 13 мм (модели STEEL/STEEL-CLASSIC) отвинтите на несколько оборотов винт на выносе руля. Теперь можно снять пластмассовую крышку, защищающую зажимной конус на нижнем крае шейки выноса руля.

6. Техобслуживание и уход

Если рычаг ручного тормоза можно подтянуть к рулю больше чем на половину его пути, без применения тормозного эффекта, необходимо подрегулировать тормоз.

Поверхности тормозных накладок должны быть чистыми и обезжиренными, а тормозные накладки должны располагаться параллельно друг другу.

Изношенные тормозные накладки подлежат немедленной замене! Для замены используйте только оригинальные накладки или, по крайней мере, подходящие к материалу обода (например, с маркировкой: "Alloy / Alu" ("алюминиевый сплав") для алюминиевых ободьев).

Предупреждение об износе обода

Регулярно проверяйте состояние ободьев, обращая особое внимание на об-

разующийся по периметру быстроизнашающийся паз. Своевременно (пока паз еще не сильно заметен) обращайтесь в специализированную мастерскую. Опасность поломки и несчастного случая!

Обращайте особое внимание на сопротивление скручиванию руля и седла!

Проверьте натяжение цепи и подрегулируйте ее (при необходимости демонтировать заднее колесо, выровнять и снова затянуть).

Следите за сохранением нужного давления воздуха (оно указано на боковых поверхностях шин). Поврежденные или деформированные детали требуют не ремонта, а обязательной замены. Оригинальные запчасти можно приобрести у регионального дилера PUKY. Быстроизнашивающиеся детали: шины (включая шланги), ободья, тормозная тяга, тормозные накладки, цепь, передние шестерни, обтяжка ручек.

Для выполнения любых работ по техническому обслуживанию требуется наличие специальных знаний, поэтому необходимо обращаться к дилеру. Дети не должны принимать участия в этом процессе, но самые любознательные могут понаблюдать за ним.

Чистота и защита от коррозии

Для очистки и защиты всех лакированных и металлических поверхностей можно использовать обычные средства для ухода за автомобилями. Используйте только экологически безопасные, не агрессивные чистящие средства. Цепь необходимо регулярно смазывать (смазочными маслами для цепей или универсальными маслами), при необходимости чистить.

Боковые поверхности ободьев (тормозных накладок) должны быть обезжирены!

Транспортное средство нужно защищать от соли для посыпки улиц и не допускать длительного хранения во влажных помещениях (например, в гараже). Если велосипед все же пребывает во влажной среде, защитите поверхности неокрашенных металлических деталей (винты, гайки и т.д.) подходящим поверхностным покрытием (например, спрей с воском).

Специалист должен время от времени проверять ступицы и шарикоподшипники на правильность регулировки и наличие смазки. Транспортное средство нужно защищать от соли для посыпки улиц и не допускать длительного хранения во влажных помещениях (например, в гараже).

Запрещается использовать для чистки транспортного средства высоконапорный очиститель / пароструйный инжектор.

1. Ответственность продавца за дефекты изделия

Действует предусмотренная законодательством ответственность продавца за дефекты изделия. Ответственность продавца не распространяется на повреждения, вызванные ненадлежащей нагрузкой, силовым воздействием, недостаточным техослуживанием или естественным износом.

Счастливого пути в любое время!

Контрольный список по технике безопасности

Седло

с защитой от проворачивания (5-8 Нм)*

Отметка минимальной глубины посадки учтена

Стопы достигают земли

Руль

Минимальная глубина посадки учтена

Труба колонки рулевого управления защищена от проворачивания (15 Нм)*

Кронштейн руля защищен от проверачивания

хорошо доступное, ровное положение сиденья

Рукоятки защищены от проворачивания

Ручной тормоз

Тормозной рычаг прочный (2 Нм), хорошо доступен

Функционирование исправно

Тормозная накладка чистая, без жира, правильно прилегает

Педальный тормоз

Функционирование проверено

Цепь

Натяжение цепи в норме (Зазор около 1,5 см)

достаточная смазка

Защита цепи в комплекте

Шины

достаточный профиль

достаточное давление воздуха (необходимое давление воздуха указано на шине)

Ходовые колеса

вращаются без биения

спицы натянуты равномерно

Осевые гайки плотно затянут (VR 12 Нм, HR 10 Нм, 15 Нм)*

Педали

легко вращаются

прочные и без излишнего зазора

ЗВОНОК

звучный, легко доступен

Визуальный контроль

Детали без дефектов, все крепежные детали, такие как защитные щитки и багажник, смонтированы достаточно прочно.

(*Моменты затяжки винтов в Ньютон-метрах)

RUS

93

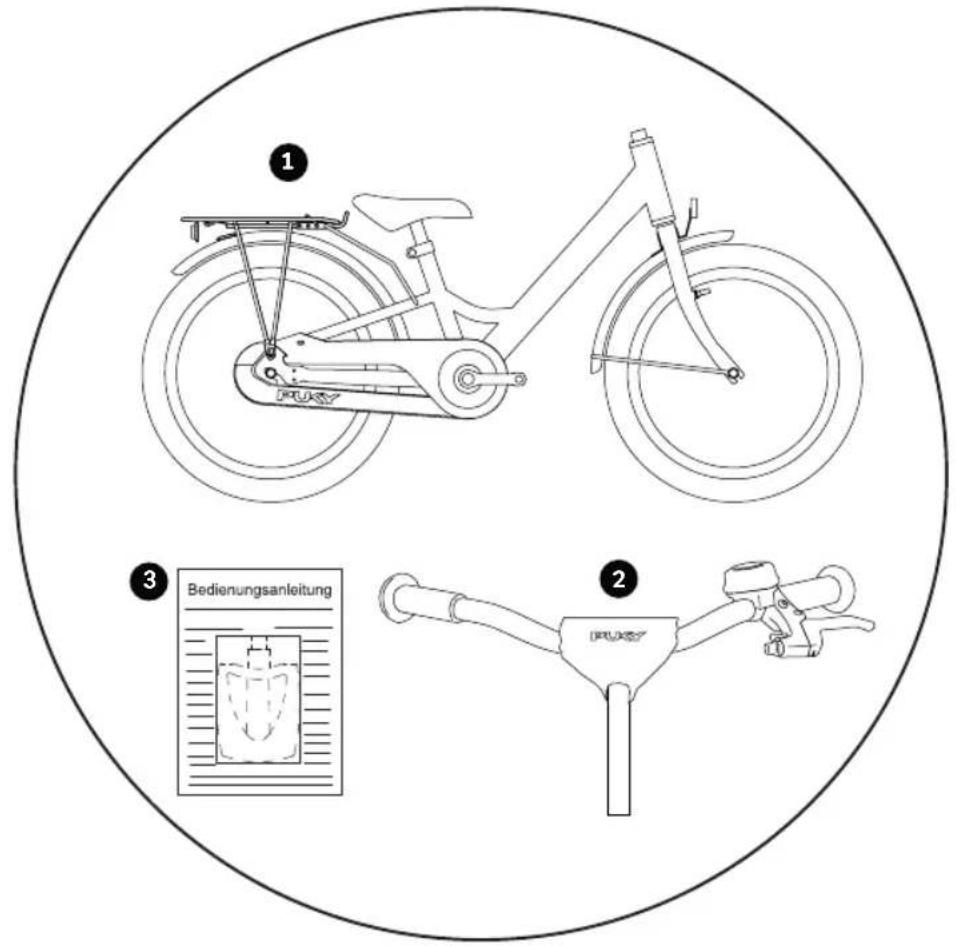

В КОМПЛЕКТ ПОСТАВКИ ВХОДЯТ СЛЕДУЮЩИЕ КОМПОНЕНТЫ 12-18 ДЮЙМОВ

1. Велосипед в собранном состоянии
2. Руль в собранном состоянии
3. Педали и руководство по эксплуатации в полиэтиленовом пакете, для моделей 3 скоростей: дополнительный контактный штифт

СБОРОЧНЫЙ ИНСТРУМЕНТ

(Инструмент не входит в комплект поставки)

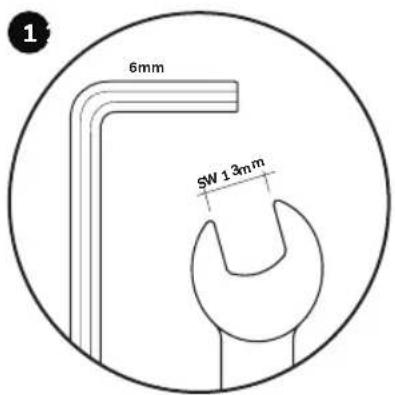

1. Торцовый шестигранный гаечный ключ 6 мм (модели YOUKE) либо гаечный ключ SW 13 мм ( модели STEEL/STEEL-CLASSIC)

5mm 4mm

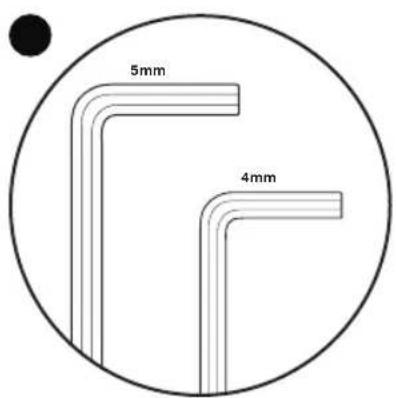

1. Торцовый шестигранный гаечный ключ 4 мм и 5 мм (модели YOUKE, STEEL, STEEL CLASSIC, CYKE 16, CYKE 18, CYKE 18-3, LS-PRO 16 и LS-PRO 18)

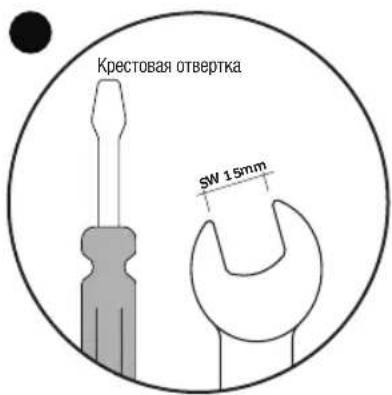

Крестовая отвертка SW 15mm

1. Гаечный ключ SW 15 мм и Крестовая отвертка

94

RUS

МОНТАЖНЫЙ АВТОМОБИЛЬНИК С ШПИНДЕЛЕМ 12-18 ДЮЙМОВ

Для монтажа моделей YOUKE и STEEL или STEEL Модели CLASSIC Вам нужны следующие инструменты (не входит в комплект поставки)

• Торцовый шестигранный гаечный ключ 6 мм (модели YOUKE)
• либо гаечный ключ SW 13 мм ( модели STEEL/STEEL-CLASSIC)

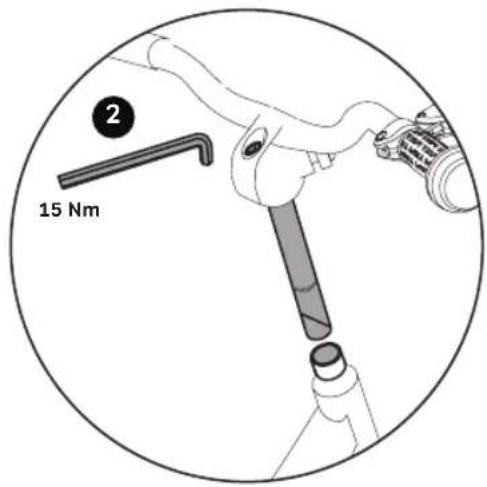

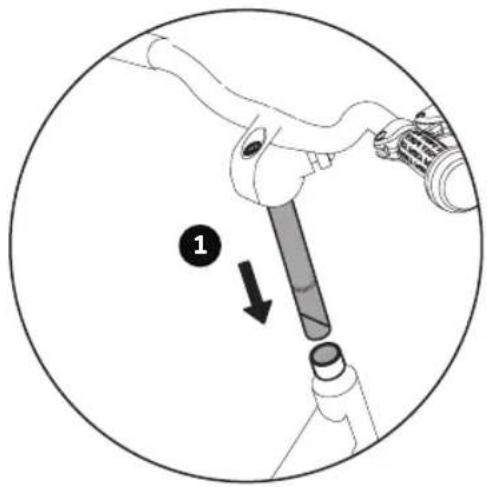

1. Наденьте руль на рулевой стержень.
2. Если он садится тяжело, то больше ослабьте винт на руле. Установите руль на нужную высоту и под прямым углом относительно переднего ко-
   леса, зафиксируйте в таком положении, затянув винт на выносе руля торцовым шестигранным ключом 6 мм (для моделей ZL) либо гаечным ключом SW 13 мм (для моделей Z) (15 Нм).

2 15 Nm

При этом следите за меткой минимальной глубины посадки на шейке выноса руля. Установите назад обивку руля.

СБОРКА ТОРМОЗОВ

1

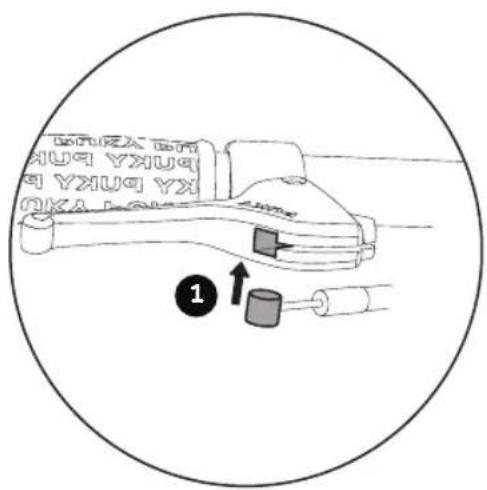

1. Возьмите свободный конец тормозного тросика и вставьте концевик в предусмотренное углубление на рукоятке тормоза.

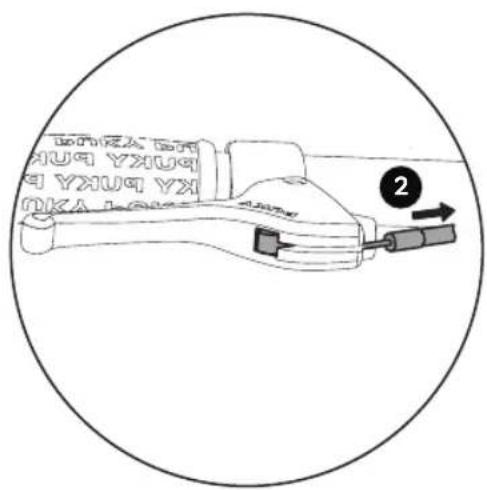

2. Затем осторожно потяните наружную оболочку тормозного тросика, чтобы концевой упор зафиксировался на регулировочном винте рукоятки тормоза.

2 YUK YUK YUK YK OKA OK

Во время монтажа тормозного тросика следите, чтобы винт с рифленой головкой тормозного тросика сидел точно в контропоре переднего фонаря. В противном случае не удастся правильно установить тормоз.

RUS

95

РЕГУЛИРОВКА ВЫСОТЫ РУЛЯ В МОДЕЛЯХ С ВЫНОСОМ РУЛЯ AHEAD 16-18 ДЮЙМОВ

Руль установлен на заводе в самом верх- нем положении, т.е. все проставочные кольца находятся под выносом руля. При необходимости высоту руля можно уменьшить путем демонтажа выноса руля и переналадки проставочных колец.

Для регулировки высоты руля на моделях со штоком Ahead вам понадобятся следующие инструменты (не входит в комплект поставки)

- Торцовый шестигранный гаечный ключ 4 мм и 5 мм (модели CYKE und LS-PRO)

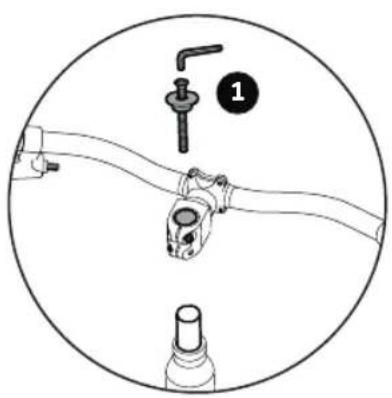

1. Сначала ослабьте и снимите колпа-чок Ahead.

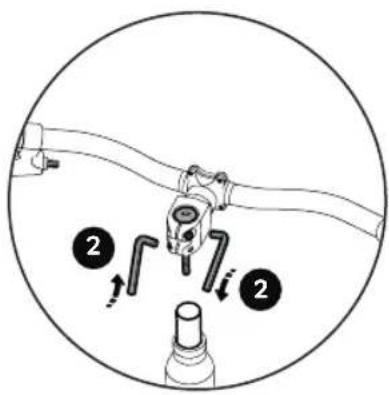

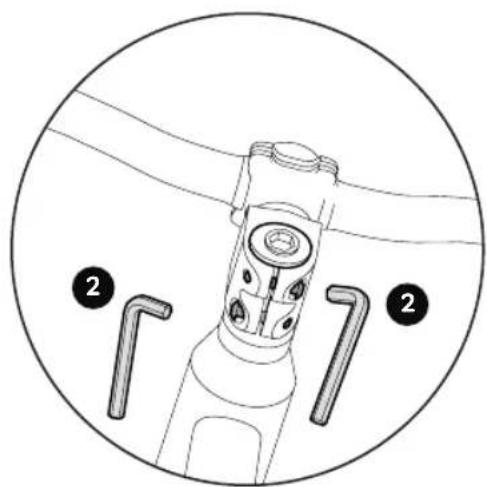

2. Затем ослабьте оба зажим-ных винта рулевого стержня.

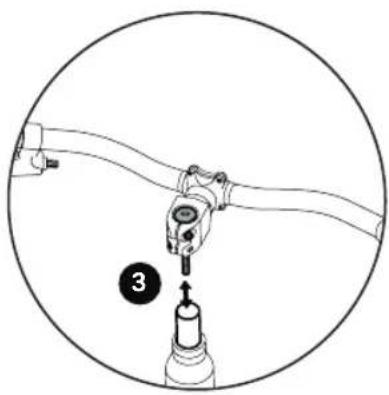

3. Теперь можно снять вынос с рулевого стержня. Теперь установите нужную высоту руля. Возмож -

- все проставочные кольца находятся под выносом (самое высокое положение руля, заводская регулировка)

• проставочные кольца выше и ниже выно- са

руля (среднее положение руля)

- все проставочные кольца находятся над выносом (самое низкое положение руля)

Проставочные кольца удалять нельзя!

Для сборки штока Ahead вам понадобятся следующие инструменты. (не входит в комплект поставки)

• Торцовый шестигранный гаечный ключ

4 мм и 5 мм (модели CYKE und LS-PRO)

nd LS-PRO) ①

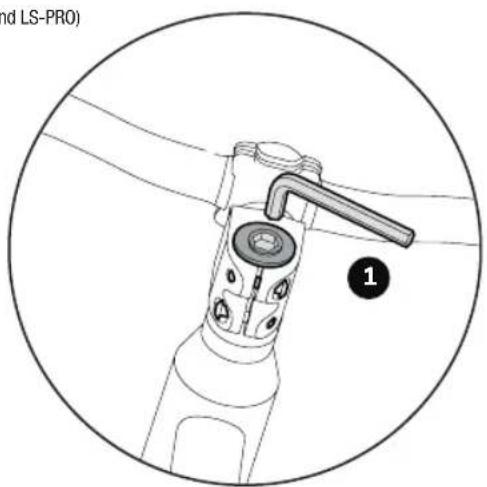

1. После переналадки проставочных колец снова смонтируйте колпачок Ahead, установите руль по направлению движения прямо и правильно отрегулируйте люфт подшипника руля. Используйте для этого регулировочный винт в колпачке Ahead.

Правильная регулировка: руль должен лег- ко поворачиваться при отсутствии люфта в подшипнике руля.

1. Теперь затяните зажимные винты рулевого стержня на выносе с правильным моментом затяжки.

Момент затяжки для зажима выноса руля в рулевом стержне: 5-6 Нм. Убедитесь, что вынос руля закреплен на рулевом стержне от проворачивания.

RUS

РЕГУЛИРОВКА ТОРМОЗА (V-BRAKE)

На велосипеде есть два тормоза, действующих на обод. Левая рукоятка тормоза при-водит в действие тормоз на переднем колесе, правая рукоятка тормоза приводит в действие тормоз на переднем колесе. В зависимости от модели на велосипеде дополнительно имеется тормоз для заднего колеса, действующий при обратном нажатии на педаль.

Для регулировки тормоза требуются следующие инструменты (не входит в комплект поставки)

- Крестовая отвертка

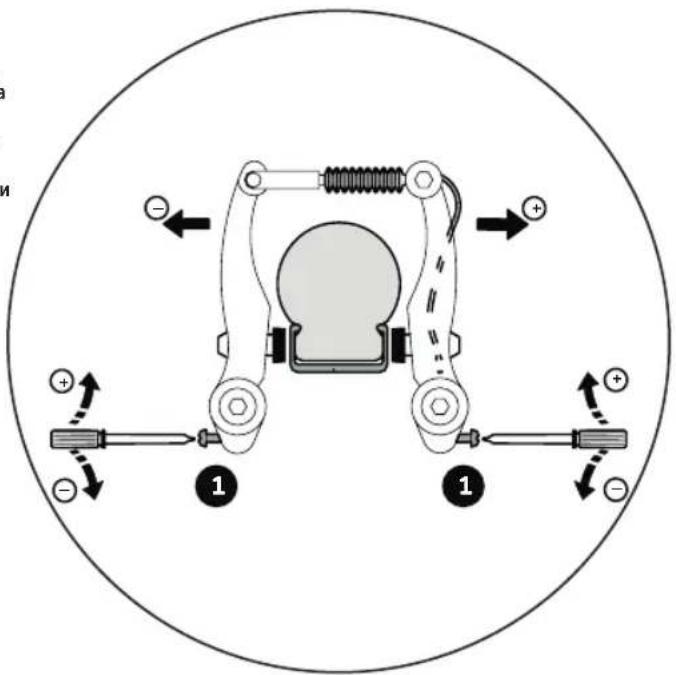

1. Поворачивая регулировочный винт, отрегулируйте скобы тормоза по центру.

Расстояния между тормозной накладкой и обо- дом справа и слева должны быть одинаковыми, и при торможении контакт тормозной накладки

с ободом с обеих сторон должен происходить

одновременно. Вам потребуется крестовая отвертка.

Закручивая винт, вы отводите соответствующую скобу тормоза от обода, выкручивая винт — подводите ее к ободу.

При этом важно несколько раз нажать на рукоятки тормоза, чтобы прижим скоб тормоза был одинаковым с обеих сторон и регулировка оказалась эффективной.

РЫЧАГ ТОРМОЗА И РЕГУЛИРОВКА НАТЯЖЕНИЯ 12-18 ДЮЙМОВ

Для регулировки тормозного рычага и натяжения необходимы следующие инструменты (не входит в комплект поставки)

- Крестовая отвертка

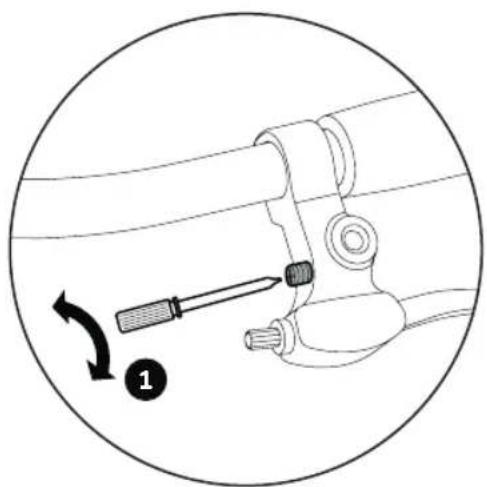

1. Расстояние до грипсы (между рукояткой тормоза и рулем) можно индивидуально

настраивать винтом с внутренним

шестигранником на рукоятке тормоза.

Обратите внимание, что торможение должно

начинаться до того, как рукоятка тормоза

коснется руля!

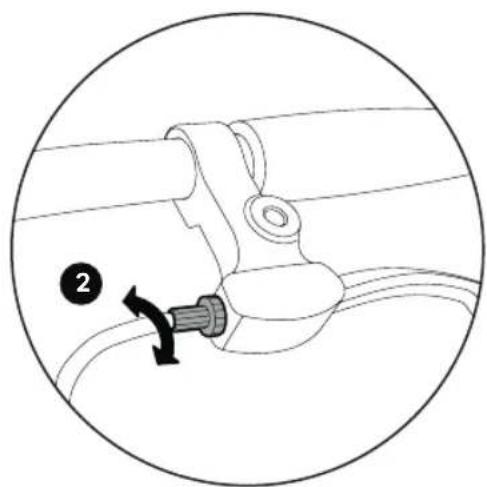

1. Натяжение можно регулировать винтом с рифленой головкой на рукоятке тормоза.

Тормоз отрегулирован правильно, если тормозные накладки отстоят от обода примерно на 1,5 мм.

RUS

97

ЗАМЕНА ТОРМОЗНЫХ НАКЛАДОК

Для замены тормозных колодок вам понадобятся следующие инструменты (не входит в комплект поставки)

• Торцовый шестигранный гаечный ключ 5 мм

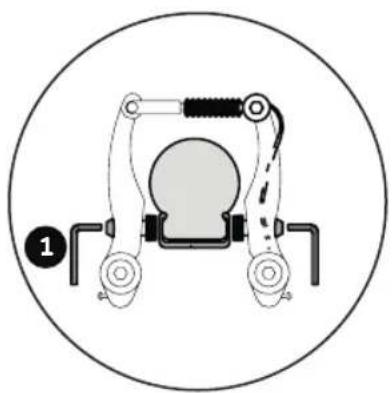

1. Отвинтите крепежную гайку тормозной накладки при помощи торцового шестигранного ключа на 5 мм и замените тормозные накладки.

2. Тормозные накладки должны находиться примерно на 1 мм ниже верхнего края обода Если регулировка неправильна, ослабьте кре-

пежную гайку тормозной накладки при помощи торцового шестигранного ключа на 5 мм (1) и отрегулируйте их, как описано выше. Нажмите рукоятку тормоза и снова закрутите крепежную гайку (5–8 Нм). Отрегулируйте натяжение таким образом, чтобы тормозные накладки отступали от обода примерно на 1,5 мм.

1. Если требуется повторная регулировка, ее можно произвести, ослабив тянущий зажимный винт повторно отрегулировав натяжение и после этого снова крепко затянув тянущий зажимной винт (5–8 Нм) Или описано в пункте 2 "напряжение при растяжении".

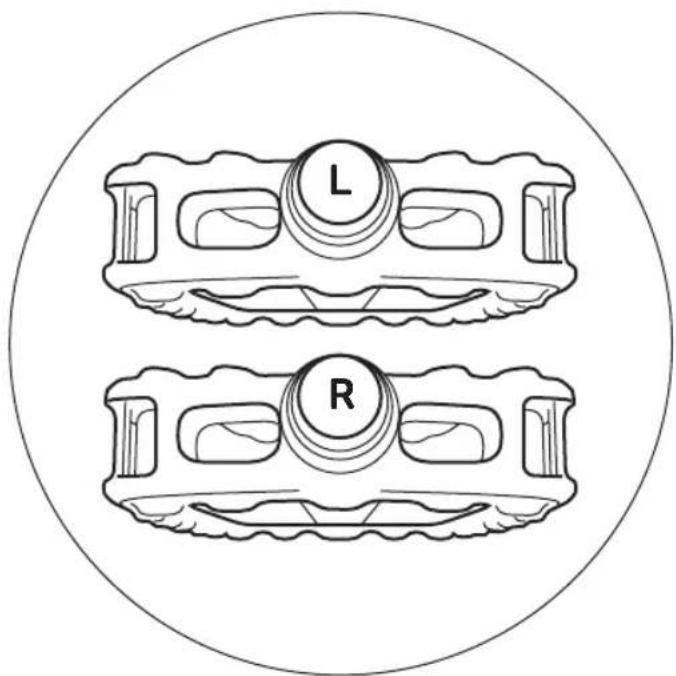

КРЕПЕЖНЫЕ ПЕДАЛИ

Обратите внимание, что одна педаль имеет правостороннюю резьбу (для правой стороны по направлению движения), а другая педаль имеет левостороннюю резьбу (для левой стороны по направлению движения).

Для установки педалей вам понадобятся следующие инструменты (не входит в комплект поставки)

• либо гаечный ключ SW 15 мм

L R

На торцевой поверхности осевого винта педали имеют соответствующую маркировку "R" (правая) и "L" (левая).

При помощи гаечного ключа SW 15 привинтите педали к кривошипам (20 Нм) - при этом вращайте гаечный ключ с обеих сторон в направлении к переднему колесу.

RUS

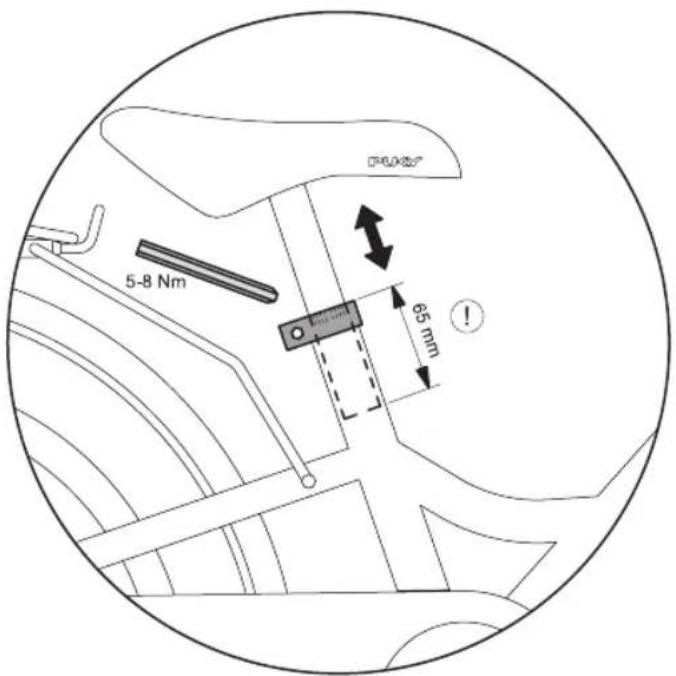

РЕГУЛИРОВКА ПОЛОЖЕНИЯ СИДЕНЬЯ

установите положение сидения так, чтобы ребенок сидел прямо и у него была хорошая видимость. Руль, также как рычаг ручного тормоза и звонок должны быть отрегулированы так, чтобы ребенок легко доставал до них.

Для регулировки положения сиденья Вам понадобятся следующие инструменты (не входит в комплект поставки)

• Торцовый шестигранный гаечный ключ 5 мм

5-8 Nm 65 mm !

Регулировка высоты сиденья: сиденье можно вытянуть после того, как с помощью торцового шестигранного ключа 5 мм будет ослаблен зажим сиденья. Высоту сиденья необходимо отрегулировать так, чтобы ребенок мог доставать до земли носком ноги, а еще лучше всей стопой и таким образом сохранять равновесие.

Необходимо соблюдать следующие принципы:

Минимальная высота седла следующая: STEEL/-CLASSIC / YOUKE 12: 45 cm STEEL/-CLASSIC / YOUKE 16: 49cm, CYKE 16: 48 cm / LS-PRO 16: 45 cm, STEEL/-CLASSIC / YOUKE 18: 53cm, CYKE 18: 51 cm / LS-PRO 18: 50 cm

Максимальная высота седла: Минимальная глубина посадки седлодержа- теля составляет 65 мм. На седлодержателе находится соответствующая маркировка. Затем снова затяните зажим седла (Момент затяжки 5-8 Нм).

RUS

99

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ YOUKE, STEEL И STEEL CLASSIC

Для регулировки натяжения цепи требуются следующие инструменты (не входит в комплект поставки)

• либо гаечный ключ SW 15 мм

Цепь должна иметь вертикальный зазор около
1,5 см. Регулировка натяжения цепи осуществляется следующим образом:

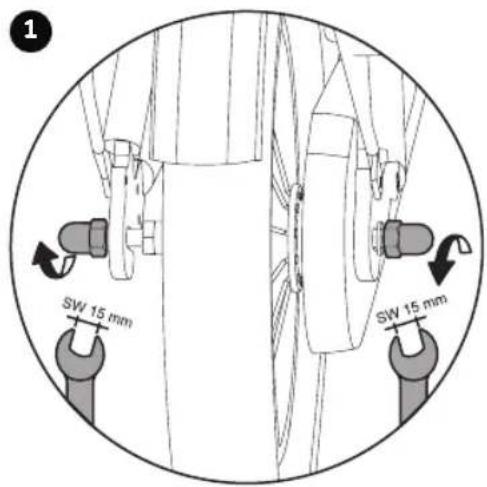

1. Ослабьте две гайки заднего колеса

2 PUKY

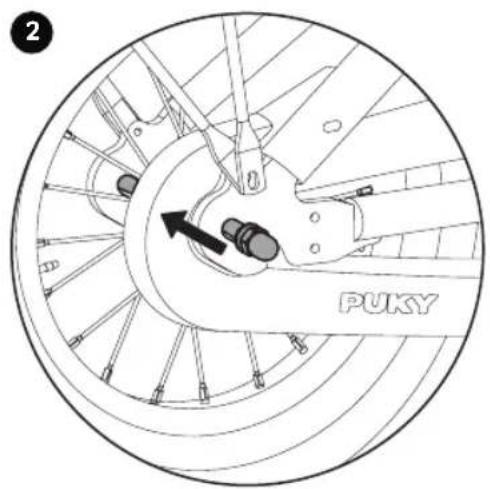

1. Натяжение цепи можно регулировать только путем перемещения заднего колеса в дропаут.
   Затем снова крепко затяните гайки колеса (Крутящий момент 15 Нм)
   Замена шин в разделе www.puky.de

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ LS-PRO 16 - LS-PRO 18 CHAINLOOPER

Для регулировки натяжения цепи требуются следующие инструменты (не входит в комплект поставки)

• Торцовый шестигранный гаечный ключ 5 мм

1 5 mm 5 mm

Цепь должна иметь вертикальный зазор около
1,5 см. Регулировка натяжения цепи осуществ- вляется следующим образом:

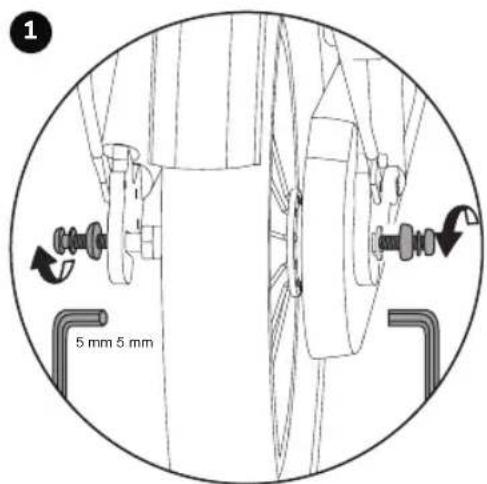

1. Ослабьте две гайки заднего колеса

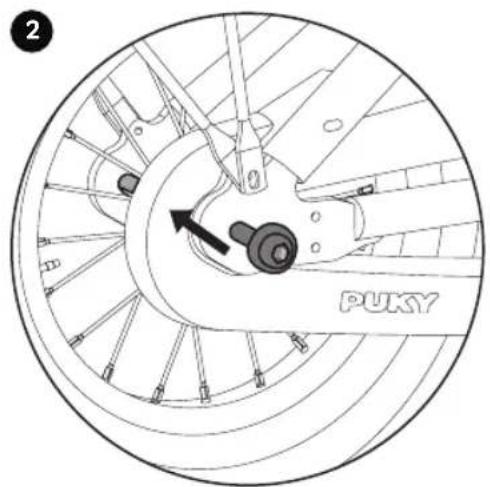

1. Натяжение цепи можно регулировать только путем перемещения заднего колеса в дропаут.
   Затем снова крепко затяните гайки колеса (Крутящий момент 10 Нм)
   Замена шин в разделе www.puky.de

100

RUS

МОНТАЖ КОНТАКТНОГО ШТИФТА

(только модели 3 скоростей)

Для сборки ступичной передачи необходим следующий инструмент (не входит в комплект поставки)

• Торцовый шестигранный гаечный ключ 5 мм

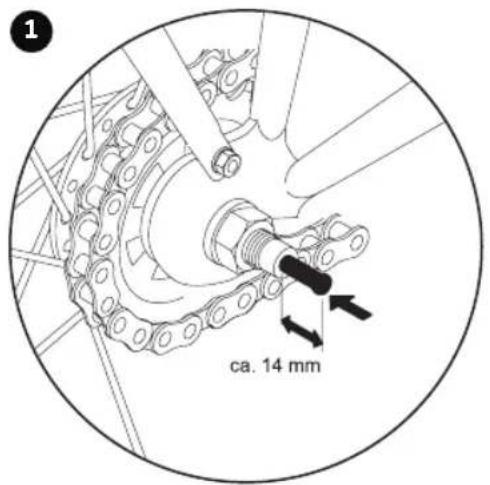

1. Достаньте контактный штифт из пластикового пакета и наденьте его до упора черной пружины сначала на правой стороне задней оси (по направ

2 3-5 Nm

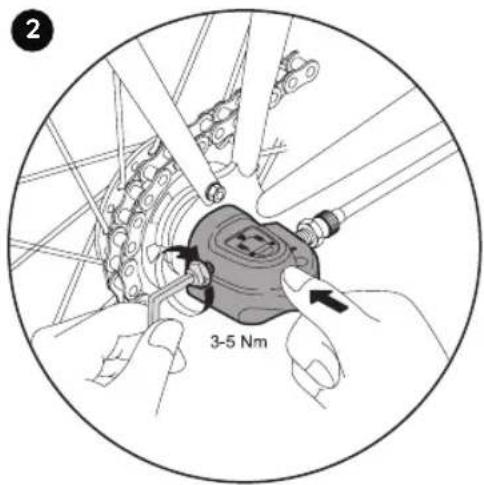

1. После этого можно устанавливать на заднюю ось коробку переключения, зажав ее торцевым шестигранным ключом 5 мм (3-5 мм). Дополнительная регулировка коробки переключения не требуется.

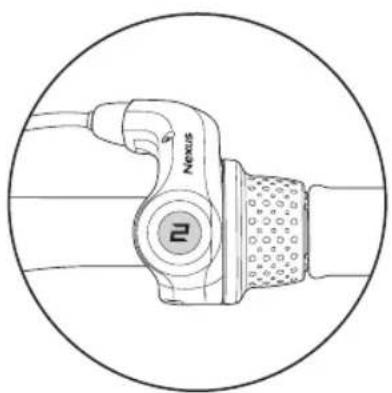

РЕГУЛИРОВКА ПЕРЕКЛЮЧЕ- НИЯ СТУПИЦ

(только модели 3 скоростей)

Для регулировки ступичных передач вам понадобится следующий инструмент (не входит в комплект поставки)

• Торцовый шестигранный гаечный ключ 5 мм

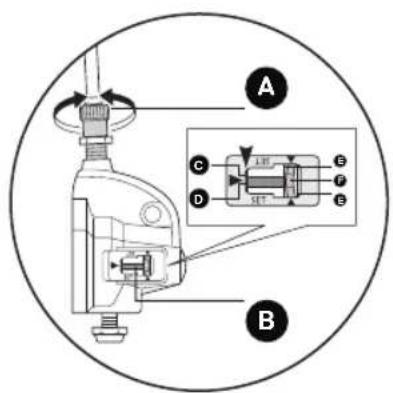

A Тянущийрегулировочный винт
В Шатун Желтые линии

E

F

Если в ходе эксплуатации изделия потребуется повторная регулировка, то действуйте следующим образом: Переключите рычаг REVOSHIFT в положение 2. Затем поверните тянущий регулировочный винт (А), чтобы красная линия (Д) на шатуне была выровнена с концом (С) оси ступицы.

Во время установки проверьте обе желтые линии сверху через окошко. Поверните кривошипную рукоятку и переключите рычаг REVOSHIFT с положения 3 в положение 1, а затем обратно в положение 3. Повторите эту процедуру два или три раза и проверьте, меняются ли передачи. Переключите рычаг REVOSHIFT с положения 1 в положение 2 и

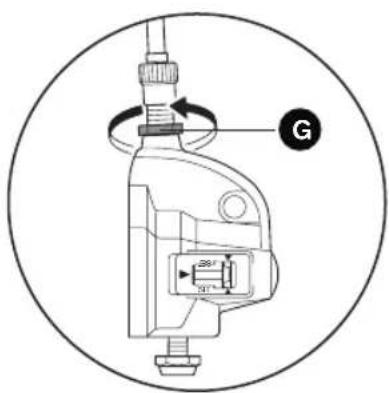

G

убедитесь, что красная линия на шатуне выровнена с концом оси ступицы. Если это не произошло, необходимо выполнить установку снова.
После установки блока переключений IV закрепите тянущий регулировочный винт с помощью тянущей регулировочной гайки (G).

RUS

101

GARANTIE/WARRANTY/GARANTIE/GARANTIE/ GARANTI/GARANZIA/GWARANCJA/ZÁRUKA/ GARANTÍA/ГАРАНТИЯ

DE

Для всех транспортных средств, приобретенных с 1 сентября 2016 года, PUKY предоставляет 5-летнюю гарантию на раму, вилку и руль. Гарантия может быть передана последующим владельцам, которые смогут воспользоваться ею в случае обнаружения дефектов и неисправностей. Чтобы активировать гарантию, необходимо зарегистрироваться на сайте в течение 4 недель после покупки. Дополнительная информация доступна на сайте компании www.puky-russia.ru

GARANTIE*
WARRANTY*

Jetzt registrieren!

Garantieregistrierung / warranty registration: garantie.puky.de

Пожалуйста, заполните фирменную табличку, расположенную на другой странице!

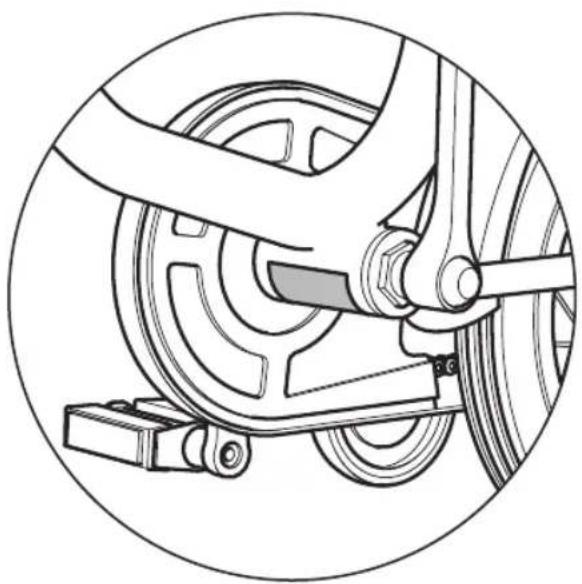

Расположение фирменной таблички РУКУ на транспортном средстве обозначено на чертежах ниже, ее данные необходимо записать для заказа запасных частей в специализированной торговой организации.

Puky GmbH & Co. KG

Fortunastr. 11

D-42489 Wülfrath

R 03L rot

S.Nr.: E 5357.07

P.Nr. 01.0115.1234

Muster/Specimen/Model/Modèle/Model/Esempio/Wzór/Model/Muestra/Образец
