РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T10 DREAME

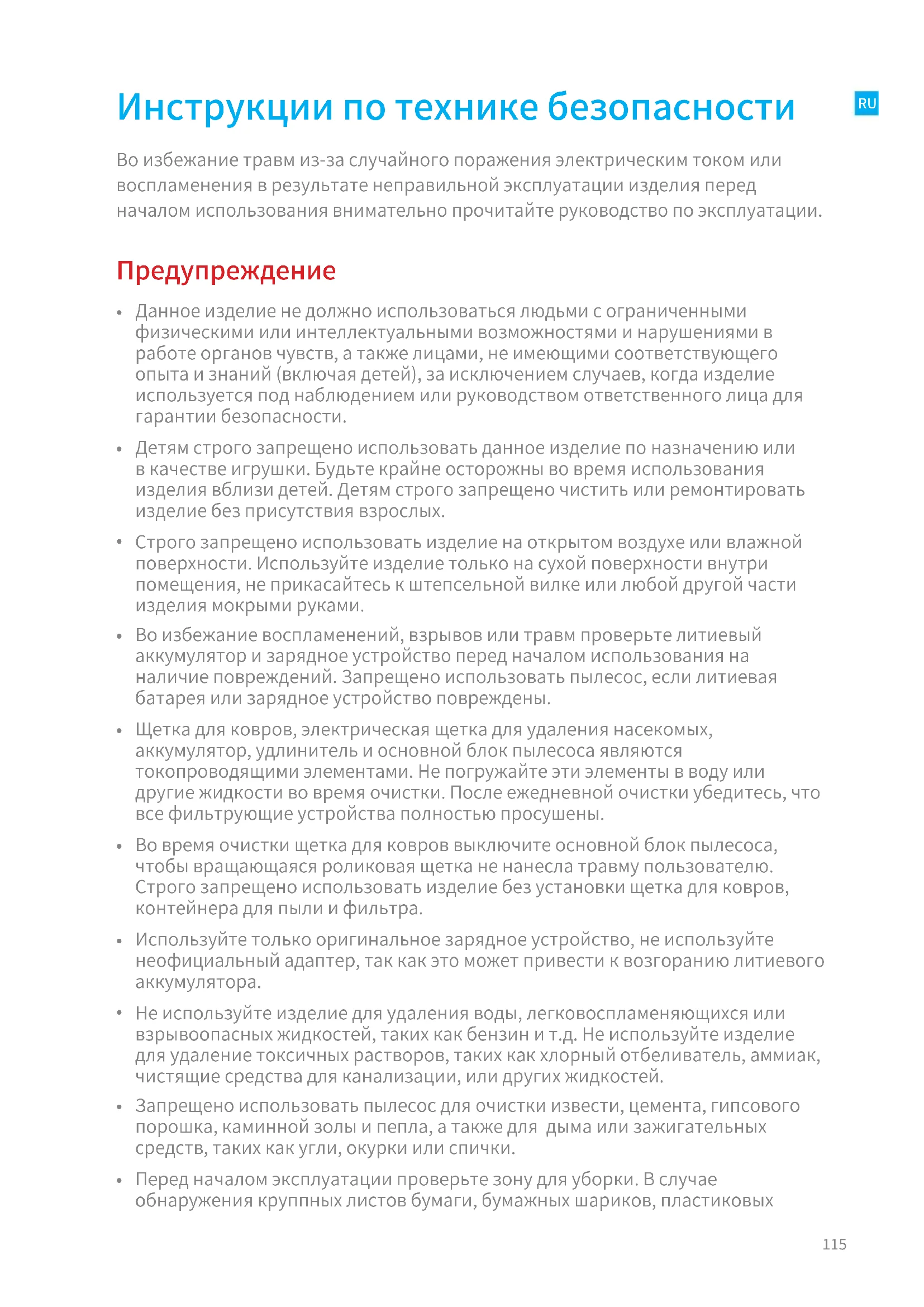

Инструкциипотехникебезопасности Предупреждение Во избежание травм из-за случайного поражения электрическим током или воспламенения в результате неправильной эксплуатации изделия перед началом использования внимательно прочитайте руководство по эксплуатации.

Данное изделие не должно использоваться людьми с ограниченными физическими или интеллектуальными возможностями и нарушениями в работе органов чувств, а также лицами, не имеющими соответствующего опыта и знаний (включая детей), за исключением случаев, когда изделие используется под наблюдением или руководством ответственного лица для гарантии безопасности.

Детям строго запрещено использовать данное изделие по назначению или в качестве игрушки. Будьте крайне осторожны во время использования изделия вблизи детей. Детям строго запрещено чистить или ремонтировать изделие без присутствия взрослых.

Строго запрещено использовать изделие на открытом воздухе или влажной поверхности. Используйте изделие только на сухой поверхности внутри помещения, не прикасайтесь к штепсельной вилке или любой другой части изделия мокрыми руками.

Во избежание воспламенений, взрывов или травм проверьте литиевый аккумулятор и зарядное устройство перед началом использования на наличие повреждений. Запрещено использовать пылесос, если литиевая батарея или зарядное устройство повреждены.

Щетка для ковров, электрическая щетка для удаления насекомых, аккумулятор, удлинитель и основной блок пылесоса являются токопроводящими элементами. Не погружайте эти элементы в воду или другие жидкости во время очистки. После ежедневной очистки убедитесь, что все фильтрующие устройства полностью просушены.

Во время очистки щетка для ковров выключите основной блок пылесоса, чтобы вращающаяся роликовая щетка не нанесла травму пользователю. Строго запрещено использовать изделие без установки щетка для ковров, контейнера для пыли и фильтра.

Используйте только оригинальное зарядное устройство, не используйте неофициальный адаптер, так как это может привести к возгоранию литиевого аккумулятора.

Не используйте изделие для удаления воды, легковоспламеняющихся или взрывоопасных жидкостей, таких как бензин и т.д. Не используйте изделие для удаление токсичных растворов, таких как хлорный отбеливатель, аммиак, чистящие средства для канализации, или других жидкостей.

Запрещено использовать пылесос для очистки извести, цемента, гипсового порошка, каминной золы и пепла, а также для дыма или зажигательных средств, таких как угли, окурки или спички.

Перед началом эксплуатации проверьте зону для уборки. В случае обнаружения круппных листов бумаги, бумажных шариков, пластиковыхRU

или острых предметов (например, стекло, гвозди, винты, монеты и т.д.), а также элементов крупне диаметра трубочки для напитков удалите их, чтобы избежать засорения всасывающей трубы и нарушения нормальной работы

Держите воздушное отверстие и движущиеся части изделия подальше от волос, просторной одежды, пальцев и других частей тела. Не направляйте удлинитель и детали в сторону глаз, ушей или рта.

Запрещено ставить какие-либо предметы на всасывающее отверстие. Не используйте пылесос, если всасывающее отверстие засорилось. Наличие больших кусков пыли, ваты, волос и других предметов может привести к ослаблению воздушного потока. Своевременно проводите очистку.

Не прислоняйте пылесос к неустойчивым предметам, таким как стул или обеденный стол, чтобы не повредить пылесос и не травмировать пользователя в результате падения пылесоса. При повреждении или неисправности пылесоса в результате падения, обратитесь к официальному сервисному представителю. Не разбирайте изделие самостоятельно.

Заряжайте батарею в строгом соответствии с инструкциями. В случае неправильной зарядки и превышении указанного диапазона температуры, батарея может быть повреждена.

Извлеките штепсельную вилку перед техническим обслуживанием или ремонтом, а также в случае продолжительного хранения изделия.

Будьте предельно внимательны во время использовании изделия для уборки

Не проводите сборку, не заряжайте и не используйте данное изделие на улице, в ванной комнате или вблизи бассейна.

Предупреждение об опасности возгорания: не наносите какие-либо ароматизаторы на фильтр данного изделия - химические вещества, содержащиеся в таких изделиях являются легковоспламеняющимися и могут привести к возгоранию.

Данное изделие подходит исключительно для домашнего использования.

Используйте только оригинальное зарядное устройство (модель YLS0251B-E300080 (EU) / YLS0241A-A300080 (AU)). Несоблюдение этого правила может привести к возгоранию литиевого аккумулятора.

Используйте только аккумуляторы модели P2010-7S1P-BW/P2010-7S1P-BWA/ P2010-7S1P-BWB. Несоблюдение этого правила может привести к возгоранию литиевого аккумулятора.

Запрещается использовать и хранить изделие в экстремальных температурных условиях (ниже 0℃ или выше 40℃). Используйте оригинальный адаптер питания и проводите подзарядку при температуре от 0°C до 40°C.

Данное устройство предназначено только для домашнего использования.

Меры предосторожности при хранении и транспортировке: - Не транспортируйте робот-пылесос при температуре выше 50°C или ниже –20°C. - В течение короткого периода, например одного месяца, пылесос рекомендуется хранить при температуре от –20 до 50°C и относительной влажности 60% ± 5%. В течение длительного времени храните пылесос приRU

температуре окружающей среды от 0°C до 25°C. -Утилизируйте пылесос надлежащим образом. Когда его срок службы подойдет к концу, утилизируйте пылесос в соответствии с местными законамии правилами страны или региона, в котором он используется. Дату производства см. на этикетке со штрих-кодом. Заявление: Мы, компания Dreame Trading (Tianjin) Co., Ltd., настоящим заявляем, что данное изделие соответствует требованиям всех действующих директив ЕС и европейских стандартов со всеми изменениями и дополнениями. Полный текст декларации о соответствии нормативным требованиям ЕС доступен по адресу: www.dreame-technology.com Подробное электронное руководство см. по адресу https://www.dreame- technology.com/pages/user-manuals-and-faqsRU

Описаниеизделия Названиедетали Разъем для зарядки Электронная блокировка В рабочем состоянии пылесоса нажмите на кнопку, чтобы переключиться на режим безостановочной работы или режим работы с остановками Антистатический контакт Контейнер для пыли Кнопка снятия нижней крышки контейнера для пыли Кнопка снятия аккумулятора Индикатор состояния аккумулятора

разблокировки удлинительной

Нажмите, чтобы включить Отпустите, чтобы выключить Кнопка регулировки

Индикатор блокировки

Стандартный ЭнергосберегающийRU

Нажмите, чтобы включить Отпустите, чтобы выключить Описаниеизделия Списокаксессуаров

Насадка для щелейУдлинительная

Щетка "2 в 1" Многофункциональная

Подставка для зарядки и хранения "2 в 1" (в комплекте: 2 винта, 2 дюбеля и стикер места фиксации) Примечание. Все иллюстрации в данном руководстве приведены исключительно для справки. По внешним параметрам ориентируйтесь на фактический вид изделия.RU

Инструкцияпоустановкеисборке Сборкаосновногокорпуса Вставьте до щелчка Вставьте до щелчкаRU

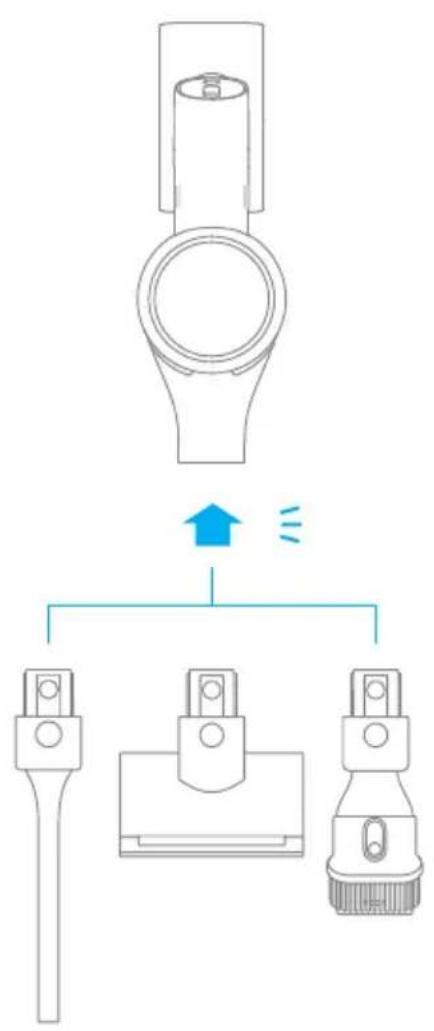

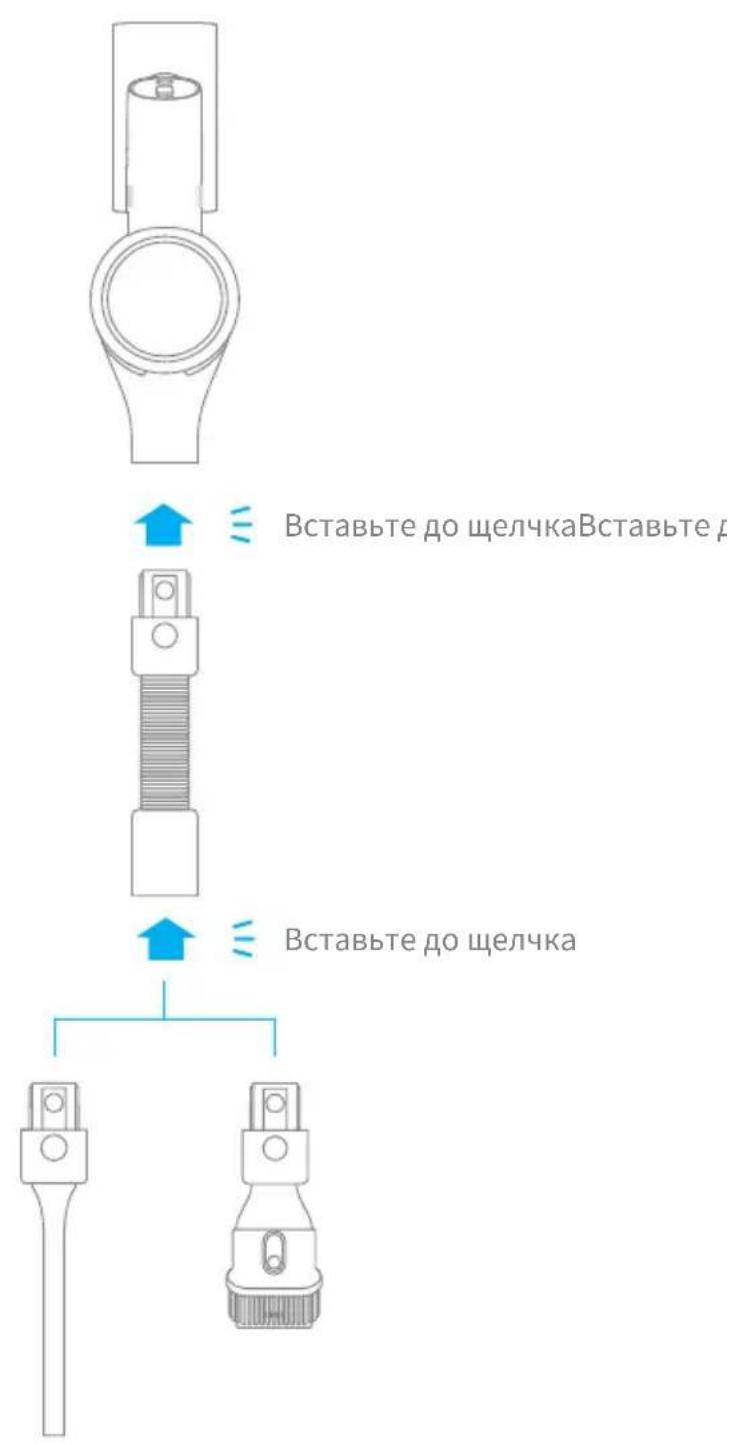

Инструкцияпоустановкеисборке Вставьте до щелчкаВставьте до щелчка Вставьте до щелчка Установкааксессуаров ИнструкцияпоустановкеисборкеRU

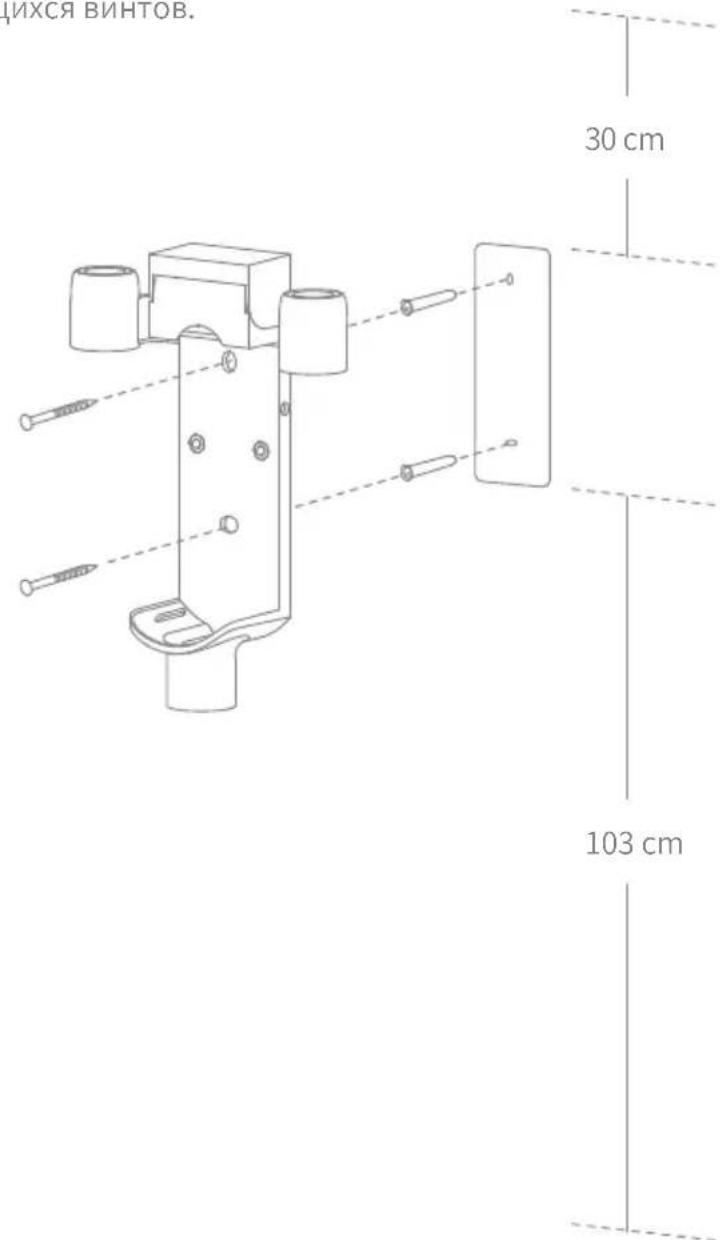

Установкаподставкидлязарядкиихранения"2в1"

1. Подставку для зарядки и хранения "2 в 1" следует устанавливать в прохладном и

сухом месте рядом с электрической розеткой. Перед установкой убедитесь, что непосредственно рядос с местом установки подставки отсутствуют провода и

2. Наклейте стикер места фиксации на стене параллельно полу на расстоянии

не менее 103 см (от нижнего края стикера до пола) и оставьте минимум 30 см* свободного пространства над верхнем краем стикера.(*30 см: дополнительное место для покупки смененной батареи в будущем.)

3. При помощи перфоратора со сверлом 8 мм просверлите отверстия согласно

отметка на стикере и вставьте дюбель в каждое отверстие.

4. Соедините монтажные отверстия на подставке для зарядки и хранения "2 в

1" с отверстиями в стене, а затем прикрутите подставку к стене с помощью прилагающихся винтов. Подставка для зарядки и хранения "2 в 1" — это дополнительный аксессуар, который может быть установлен по необходимости. Инструкцияпоустановкеисборке 103 cm 30 cmRU

Перед первым использованием зарядите пылесос до полной зарядки. Примечание. Первая зарядка займет около 3,5 часов. После безостановочной уборки в режиме Турбо аккумулятор может сильно нагреться, поэтому пылесосу может потербоваться больше времени на подзарядку. Рекомендуется остудить робот в течение 30 минут и затем начать подзарядку. Примечание. Через 5 минут после окончания зарядки индикатор погаснет, а пылесос перейдет в энергосберегающий режим. Зарядкаспомощьюзарядного

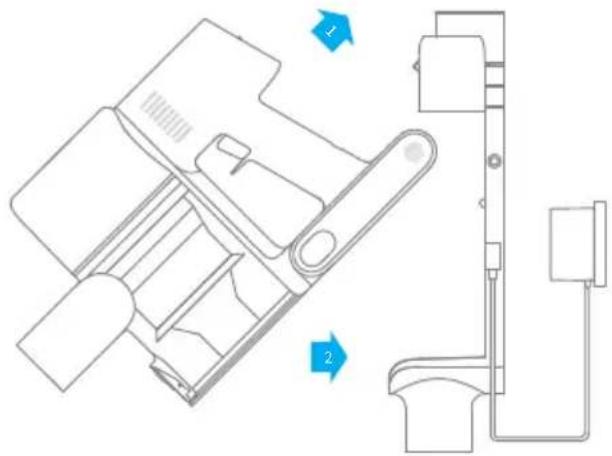

Зарядкаспомощьюподставкидля

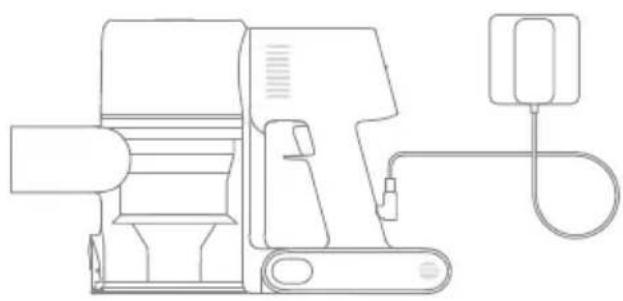

Режимызарядки Индикаторсостоянияаккумулятора

Низкий уровень зарядаСредний уровень зарядаПочти полный уровень зарядаПолный уровень заряда

Правилаэксплуатацииизделия Рабочиережимы Режим1:"прерывистаяуборка" Нажмите и удерживайте переключатель пылесоса, чтобы начать работу, и отпустите его, чтобы немедленно остановить. Режим2:"непрерывнаяуборка" В рабочем состоянии пылесоса нажмите кнопку , чтобы включить режим безостановочной работы. Затем отпустите выключатель пылесоса, чтобы перейти в режим безостановочной работы. С помощью функции электронной блокировки вы можете не удерживать кнопку переключения постоянно для защиты от усталости. Примечание. В этом режиме нажмите кнопку переключения, чтобы приостановить работу или повторно запустить палесос без изменения режима работы.

• Повторно нажмите на кнопку электронной блокировки, чтобы выйти из режима непрерывной уборки. Доступны 2 режима работы робота-пылесоса, которые могут быть выбраны в зависимости от требований к уборке.RU

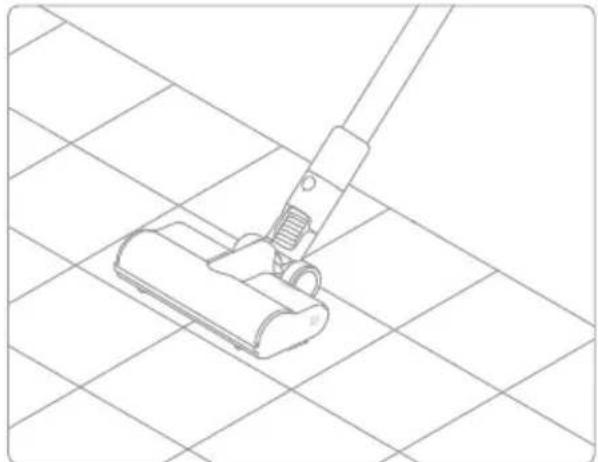

Сценароиииспользованияаксессуаров Многофункциональнаящетка Подходит для уборки ковров с коротким и средним ворсом, а также для очистки кафельного и деревянного напольного

Электрическаямини-щетка используется для уборки грязи, шерсти животных и других стойких загрязнений на диване, матрасе и других тканевых поверхностях. Щетка"2в1" используется для очистки штор, клавиатуры, потолочной плитки, салона автомобиля, кофейных столиков и т. д. Насадкадлящелей используется для уборки в углах дверей, окон, стен, лестницы и других узких поверхностей. Примечание. Мультифункциональная щетка может устанавливаться прямо на

Примечание. Не рекомендуется использовать пылесос для уборки поверхностей, на которых могут остаться зацепки и царапины (напр.

缩放8%，旋转-5 ПравилаэксплуатацииизделияRU

• В случае заклинивания какой-либо вращающейся детали пылесос может автоматически отключиться. Уберите застрявшие посторонние предметы и продолжите уборку.

• В случае перегрева аккумулятора пылесос автоматически отключится. Подождите, пока температура аккумулятора нормализуется, а затем продолжите уборку. Удлинительнаятрубка используется для уборки в углах дверей, окон, стен, лестницы и других узких поверхностей. ПравилаэксплуатацииизделияRU

Уходиремонт Мерыпредосторожности Очисткапылесоса Очисткаконтейнерадляпыли,фильтрапредварительной очисткиициклонногоблока

• Используйте оригинальные запчасти, в противном случае гарантийное обслуживание будет недоступно.

• В случае засорения фильтра, насадки или "умной" многофункциональной щетки робот-пылесос может выключиться сразу после запуска. Очистите засоренные детали перед повторным запуском.

• Если вы не планируете использовать пылесос в течение длительного периода времени, полностью зарядите его, отключите от розетки и положите на хранение в прохладном месте с низкой влажностью вдали от прямых солнечных лучей. Во избежание избыточной разрядки аккумулятора заряжайте пылесос как минимум раз в три месяца. Протрите пылесос мягкой сухой тряпкой. Если контейнер для пыли заполнен до отметки "MAX", эффективность работы пылесоса может значительно снизиться. Для оптимальной работы своевременно очищайте контейнер для пыли. Перед очисткой контейнера убедитесь, что пылесос отключен от розетки, и не нажимайте кнопку "Пуск".

1. Нажмите кнопку снятия нижней крышки контейнера для пыли в направлении,

обозначенном стрелкой, а затем откройте крышку и извлеките содержимое контейнера.RU

2. Нажмите кнопку извлечения контейнера для пыли в направлении, обозначенном

стрелкой, как показано на Рис.1, а затем извлеките контейнер для пыли из пылесоса, как на Рис.2.

3. Сначала снимите фильтр предварительной очистки, поверните ручку циклонного

блока против часовой стрелки до упора, а затем извлеките циклонный блок.

• Контейнер для пыли следует промывать как минимум раз в месяц.

• Рекомендуется очищать фильтр предварительной уборки не реже одного раза в 3 месяца, а циклонный блок — не реже одного раза в 6 месяцев. Фильтр предварительной

Контейнер для пыли Циклонный блок

4. Тщательно промойте фильтр предварительной очистки, циклонный блок и

контейнер для пыли водой, а затем отложите минимум на 24 часа для полной

Установкаконтейнерадляпыли,фильтрапредварительной очисткиициклонногоблока

1. Вставьте циклонный блок вертикально в контейнер для пыли так, чтобы ручка

циклонного блока соединилась с отверстием на левой стенке контейнера для пыли. Поверните ручку по часовой стрелке до упора, а затем опустите ее.

2. Вставьте фильтр предварительной очистки в циклонный блок передней стороной

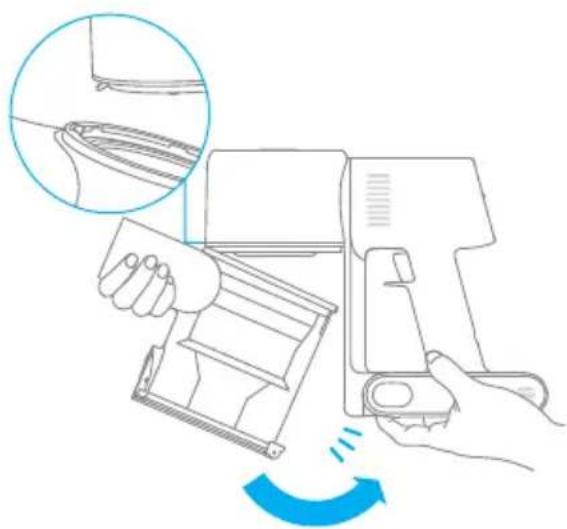

3. Слегка наклоните контейнер для пыли, чтобы его отверстие соединилось с

фиксатором на пылесосе. Затем осторожно нажмите на контейнеров в направлении, обозначенном стрелкой, до щелчка, чтобы завершить установку.

Очисткафильтра Рекомендуется очищать фильтр каждые 4–6 месяцев.

1. Извлеките контейнер для пыли так,

как показано на рисунке.

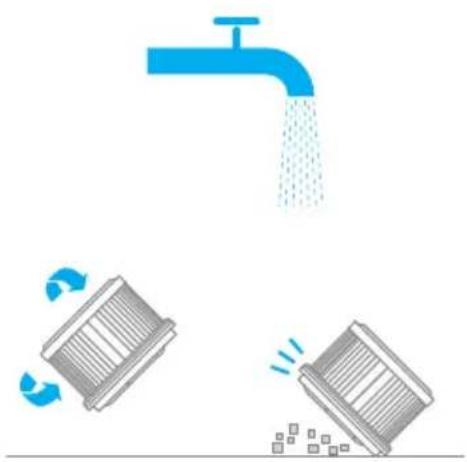

3. Промойте фильтр чистой водой,

поворачивая фильтр на 360° , чтобы полностью удалить накопившуюся в нем пыль. Несколько раз слегка постучите по фильтру, чтобы убрать избыток грязи. Примечание:

• Промывайте фильтр только чистой водой. Не используйте чистящие средства.

• Не очищайте фильтр щеткой или пальцами.

2. Достаньте фильтр из пылесоса

движением вниз, как показано на

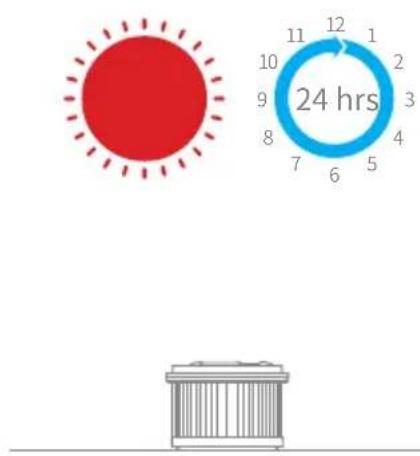

4. Просушите фильтр в течение как

1. Вставьте фильтр в пылесос и слегка

нажмите на него, как показано на

2. Установите контейнер для пыли на

Очисткамногофункциональнойщетки

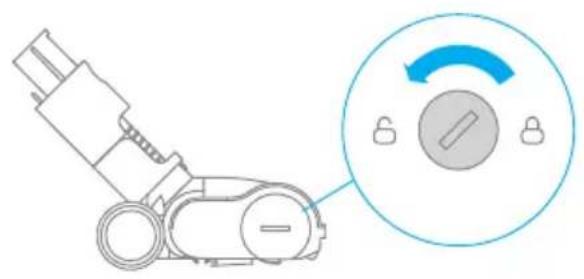

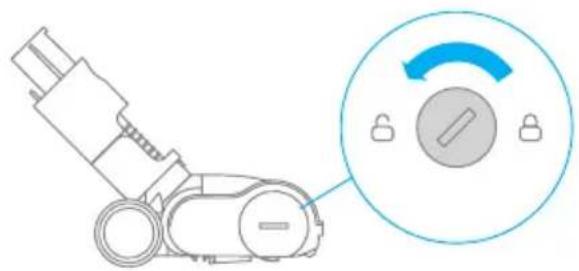

1. Поверните замок против часовой

стрелки до упора, как показано на рисунке, а затем извлеките роликовую щетку из паза.

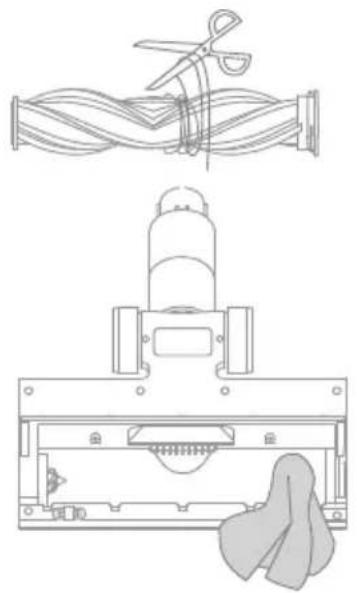

2. Вырежьте волосы и другие

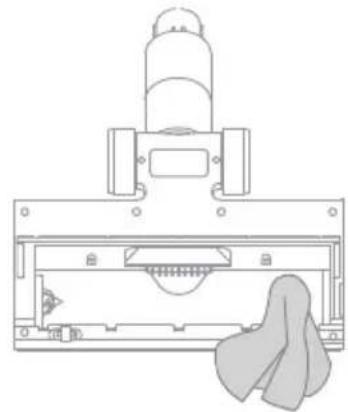

волосистые предемты, запутавшиеся в роликовой щетке, с помощью ножниц и выбросьте. Удалите пыль с отверстия и прозрачной крышки с помощью сухой тряпки или бумажного полотенца, а затем просушите и установите на

3. При наличии загрязнений промойте

головку щетки чистой водой до полной

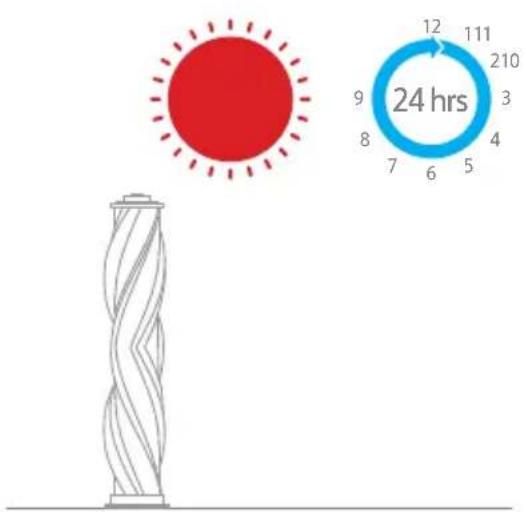

4. После промывки тщательно

высушите роликовую щетку в вертикальном положении в хорошо проветриваемом месте как минимум в течение 24 часов. Уходиремонт

Очисткаэлектрическоймини-щетки

1. С помощью монетки поверните замок

против часовой стрелки до щелчка.

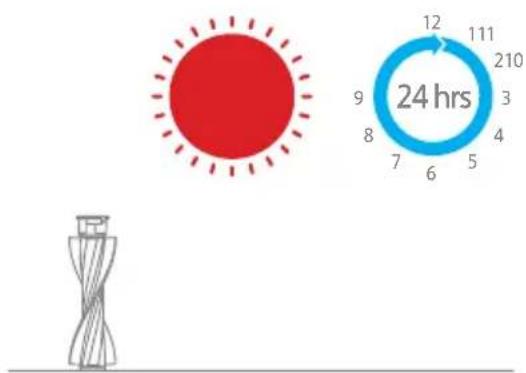

3. После промывки тщательно

высушите роликовую щетку в вертикальном положении в хорошо проветриваемом месте как минимум в течение 24 часов.

2. После разблокировки снимите

роликовую насадку с щетки, а затем промойте и прочистите.

4. После просушки установите

роликовую щетку на место, выполнив все этапы разборки в обратном

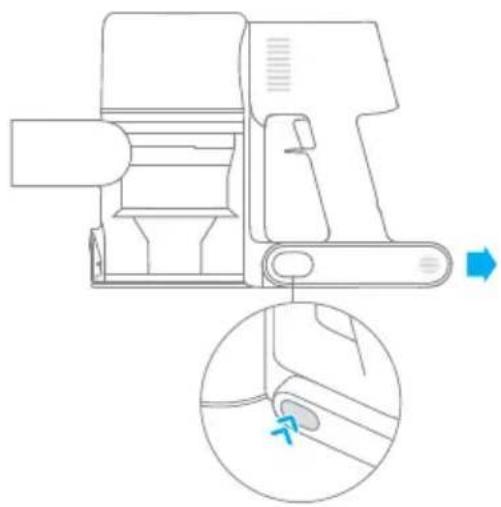

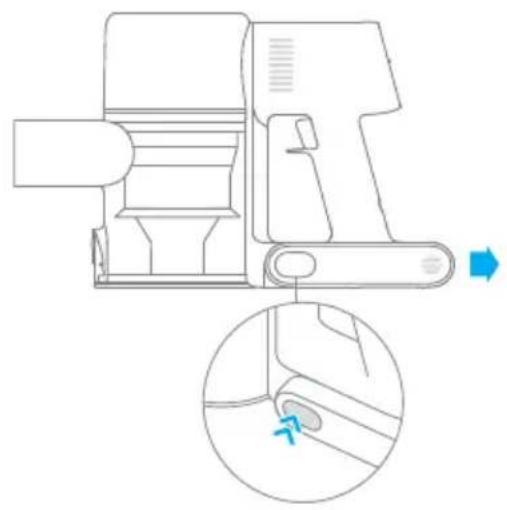

1. Нажмите кнопку снятия аккумулятора и сдвиньте аккумулятор вправо, как

показано на рисунке, чтобы снять его.

2. Вставьте новый аккумулятор.

Пылесос содержит съемный литий-ионный аккумулятор с ограниченным количеством циклов зарядки. После продолжительного использования аккумулятор может перестать держать заряд. Это означает, что срок службы аккумулятора подошел к концу и его требуется заменить. УходиремонтRU

Техническиехарактеристики Вакуумныйылесос Модель VTN1

при зарядке 30 B Номинальная

25,2 B Время зарядки Около 3,5 ч Электрическаямини-щетка Модель DM002 Номинальная

25,2 B Многофункциональнаящетка Модель AVB9 Номинальная

Модель YLS0251B-E300080 Средний КПД в активном состоянии 88,53%

100–240 В~ 50/60 Гц 0,8 А Макс КПД при низкой нагрузке (10 %) 78,66% Выходное 30 В 800 мА Потребляемая мощность без

100–240 В~ 50/60 Гц 0,8 А Макс КПД при низкой нагрузке (10%) 80,67% Выходное 30 В 800 мА Потребляемая мощность без

0,08 Вт Перезаряжаемыйлитий-ионныйаккумулятор

25,2 B Расчетная мощность 2400 мА·ч Энергия 60,48 Wh Перезаряжаемыйлитий-ионныйаккумулятор Модель P2010-7S1P-BWA Номинальное

25,2 B Расчетная мощность 2350 мА·ч Энергия 59,22 WhRU

Вопросыиответы Если пылесос перестал работать в нормальном режиме, см. таблицу устранения неисправностей ниже. Неисправность Возможная причина Решение Пылесос не работает. Пылесос разрядился или недостаточный заряд аккумулятора.

зарядите пылесос, а затем продолжите использование. В результате засорения автиматически включился режим защиты от перегрева. Подождите, пока пылесос остынет, а затем заново включите его. Отверстие для всасывания или воздушное отверстие засорилось. Очистите отверстие для всасывания или воздушное отверстие от загрязнений. Сила всасывания

Заполнен контейнер для пыли и/или засорен

Очистите контейнер для пыли и очистите блок

Аксессуар засорился. Очистите аксессуар от загрузнений. Посторонние шумы в

Основное отверстие для всасывания или удлинитель засорились. Очистите основное отверстие для всасывания или удлинитель от загрязнений. После включения пылесоса первый индикатор горит

Обратитесь в отдел послепродажного обслуживания для устранения неполадки. Во время зарядки пылесоса первый индикатор мигает

Используется несовместимое зарядное устройство. Используйте только оригинальное зарядное устройство для зарядки пылесоса.RU

Вопросыиответы Информацияобутилизацииипереработкеотходов электрическогоиэлектронногооборудования(WEEE) Все изделия с символом раздельного сбора отработанного электрического и электронного оборудования (Директива WEEE 2012/19/EU) следует утилизировать отдельно от несортируемых бытовых отходов. С целью охраны здоровья и защиты окружающей среды такое оборудование необходимо сдавать на переработку в специальные пункты приема электрического и электронного оборудования, определенные правительством или местными органами власти. Правильная утилизация и переработка помогут предотвратить возможные негативные последствия для окружающей среды и здоровья человека. Для получения информации о местонахождении и порядке приема устройств в пунктах приема обратитесь в компанию, занимающуюся установкой оборудования, или в местные органы власти. Литий-ионный аккумулятор содержит вещества, представляющие опасность для окружающей среды. Перед утилизацией пылесоса сначала выньте аккумулятор и утилизируйте или сдайте его на переработку в соответствии с местными законами и правилами страны или региона эксплуатации. Неисправность Возможная причина Решение Во время зарядки пылесоса индикатор заряда не горит. Зарядное устройство не подключено к пылесосу. Убедитесь, что зарядное устройство подключено

Аккумулятор полностью заряжен и перешел в спящий режим. Пылесос готов к использованию. Если после устранения обоих указанных выше ситуаций проблема по- прежнему не устранена. обратитесь в отдел послепродажного обслуживания компании для проведения ремонта. Медленная зарядка аккумулятора Слишком низкая или слишком высокая температура аккумулятора. Подождите, пока температура аккумулятора нормализуется, а затем продолжите использование.PL

• Dreame — сокращённое название китайской компании Dreame Technology Co., Ltd. и ее дочерних предприятий. Dreame является транслитерацией названия компании на китайском языке « 追觅 », в котором отражено корпоративное видение компании в сфере науки и технологий — непрерывный поиск, исследования и стремление к успеху.
