РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z97 OC Formula ASROCK

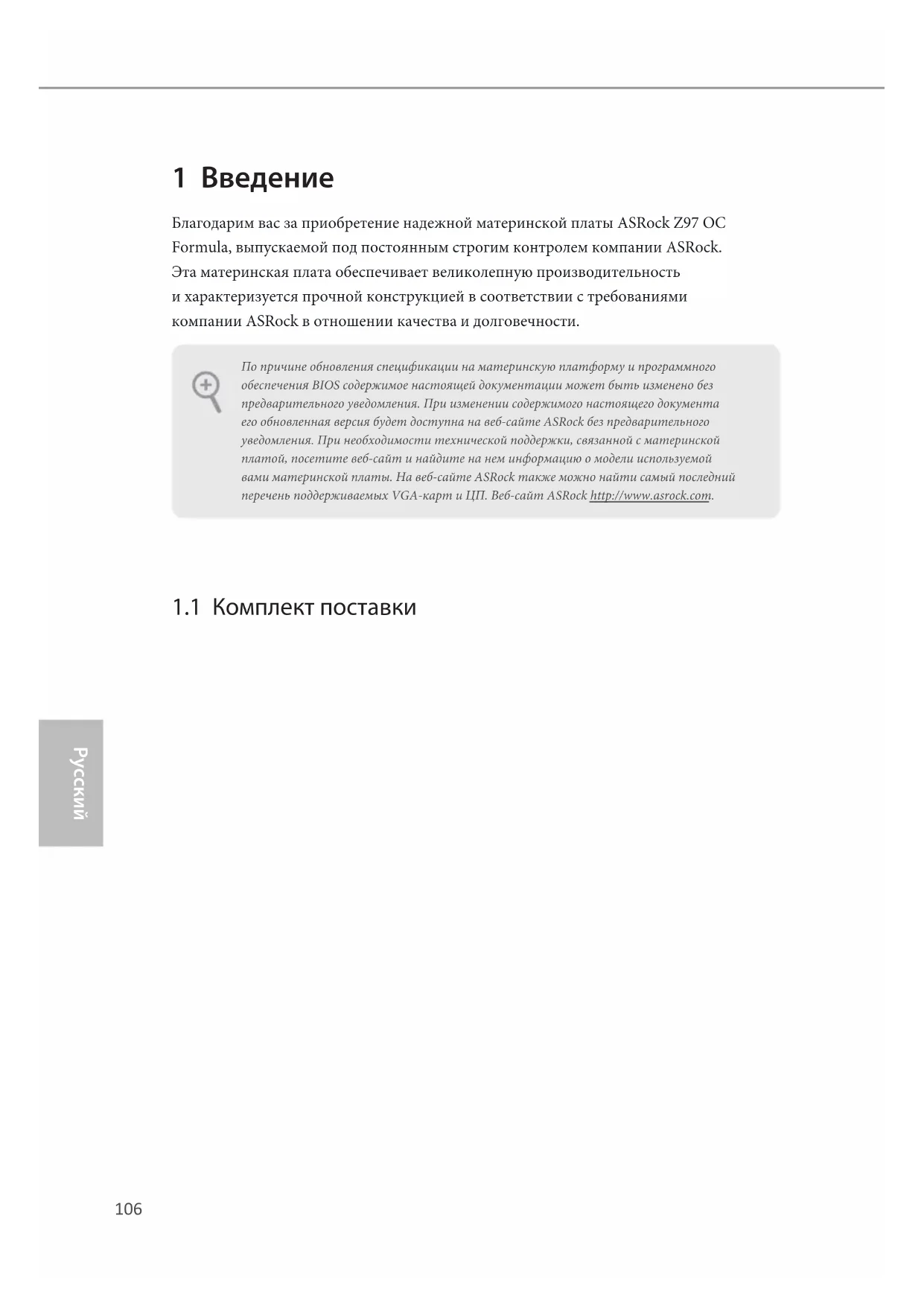

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock Z97 OC Formula, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Материнская плата ASRock Z97 OC Formula (форм-фактор ATX)

• Краткое руководство по установке ASRock Z97 OC Formula

• Диск с ПО для ASRock Z97 OC Formula

• 1 х Экран панели с портами ввода-вывода

• 4 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 x гибкий мостовой соединитель ASRock SLI

• 1 x Кабель HDD Saver

• 1 x Винт для M.2_SSD (NGFF) Socket 3 По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.107

• Печатная плата высокой плотности на основе стеклоткани

• Поддержка процессоров 5-

• Поддержка технологии Intel® Turbo Boost 2.0

• Поддержка процессоров Intel® серии K с разблокированным множителем

• Поддержка полного разгона процессора ASRock BCLK

• Двухканальная память DDR3

• Максимальный объем системной памяти: 32 Гб

• Поддержка Intel® Extreme Memory Prole (XMP)1.3/1.2

• Поддержка AMD Quad CrossFireX

• Поддержка NVIDIA® Quad SLI

• Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

• Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTru

• Максимальный объем совместно используемой памяти: 1792 Мб

• Поддержка HDMI с максимальным разрешением до 4K × 2K (4096 x 2304) при частоте обновления 24 Гц

• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) с портом HDMI (требуется HDMI-совместимый монитор)

• Поддержка функции HDCP через порт HDMI

• Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порт HDMI

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150)

• Поддержка Premium Blu-ray Audio

• Защита от перенапряжения (ASRock Full Spike Pro- tection)

• Поддержка Purity Sound

- Конденсаторы для аудиосистем серии Nichicon Fine Gold - 115 дБ SNR DAC с дифференциальным усилителем - Усилитель TI® NE5532 Premium Headset Amplier (поддержка гарнитуры с сопротивлением до 600

- Технология Direct Drive - Крышка с экранированием от электромагнитных

- Изолирующее экранирование печатной платы

• Поддержка DTS-подключения109

• Поддержка Wake-On-LAN

• Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection)

• Поддержка Energy Ecient Ethernet 802.3az

• Поддержка PXE Порты ввода-

• 1 x PS/2 для мыши/клавиатуры

• 1 x оптический выходной SPDIF

• 4 x Порты USB 3.0 (концентратор ASMedia ASM1074) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 2 x Порты USB 3.0 (Intel® Z97) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

• 1 x переключатель сброса настроек CMOS

• Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон110

• 6 x Разъемы SATA3 со скоростью обмена данными 6,0 ГБ/с с Intel® Z97, технологии RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13 и Intel Smart Response Technology), NCQ, AHCI, "горячего" подключения и ASRock HDD Saver

• 2 x Разъемы SATA3 со скоростью передачи данных 6 ГБ/с с ASMedia ASM1061, поддержка технологии NCQ, AHCI, "горячее" подключение и ASRock HDD Saver

• 1 x Разъем SATA Express (для использования с SATA3_4, SATA3_5 и M.2 Socket)

• О поддержке будет объявлено

• 1 x M.2_SSD (NGFF) Socket 3, поддержка модуля M.2 SATA3 со скоростью обмена данными 6,0 ГБ/с и модуля M.2 PCI Express до версии Gen2 x2 (10 ГБ/с)111

• 1 x колодка СОМ-порта

• 1 x колодка светодиодного индикатора питания

• 2 x разъема для вентилятора ЦП (1 х 4-контактный, 1 х 3-контактный)

• 4 x разъема для вентилятора корпуса (1 х 4-контактный, 3 х 3-контактный)

• 1 x разъем для вентилятора блока питания (3-контактный)

• 1 х разъем питания АТХ (24-контактный)

• 2 х 8-контактных разъема питания 12 В (высокоплотные разъемы питания)

• 1 x Разъем HDD Saver

• 1 x Разъем питания PCIe

• 1 x аудиоразъем на передней панели

• 1 x AIC-разъем underbolt

• 1 x Колодка USB 2.0 (до 2 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x кнопка питания с СИД

• 1 x кнопка перезагрузки с СИД

: 2 х встроенные точки измерения напряжения с 7 установками

• Кнопки Rapid OC: кнопки +/- для регулировки

• 1 x переключатель питания PCIe

• 1 x Post Status Checker (PSC)

• 1 x переключатель медленного режима работы

• 1 x переключатель режима LN2

• 1 x селекторный переключатель BIOS112

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

• 2 x 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 x основной BIOS и 1 x BIOS резервного копирования)

• Поддержка технологии безопасного резервного копирования UEFI

• Совместимость с функцией энергопотребления в стандарте ACPI 1.1

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

• Датчик температуры процессора/корпуса

• Тахометр вентиляторов ЦП/корпуса/блока питания

• Бесшумный вентилятор охлаждения процессора/ корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

• Управление скоростью вращения вентилятора охлаждения процессора/корпуса

• Многотемпературный датчик

• Контроль напряжения: +12V, +5V, +3,3V, входное напряжение процессора, внутренние напряжения

• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)113

Z97 OC Formula Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.114

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Перемычка сброса настроек CMOS (CLRMOS1) (См. стр. 1, № 42) CLRMOS1 позволяет очистить данные CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. Сброс настроек CMOSпо умолчанию Предназначение переключателя сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.115

1.4 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (См. стр. 1, № 21)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. GND

GND PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.116

Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, № 26)

светодиодный индикатор питания корпуса к этой колодке,

обеспечить индикацию состояния питания

Разъемы Serial ATA3 (SATA3_0) (См. стр. 1, № 12) (SATA3_1) (См. стр. 1, № 14) (SATA3_2) (см. стр.1, № 16) (SATA3_3) (См. стр. 1, № 13) (SATA3_4) (См. стр. 1, № 15) (SATA3_5) (см. стр.1, № 17) (SATA3_A1) (см. стр.1, № 10) (SATA3_A2) (см. стр.1, № 11)

Эти шесть восемь SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. SATA3_4, SATA3_5 используются с разъемом SATA Express. Для минимизации времени загрузки используйте порты Intel® Z97 SATA (SATA3_0) для самозагружаемых

Разъем SATA Express (SATAE_1) (См. стр. 1, № 18) К данному разъему подключаются накопители SATA или PCIe. Разъем SATA Express используется совместно с SATA3_4, SATA3_5 и M.2 Socket. *Интерфейс SATA Express состоит из SATAE_1, SATA3_4 и SATA3_5.

Z97 OC Formula Колодка USB 2.0 (9-контактная, USB4_5) (См. стр. 1, № 35) DUMMY GND GND

Кроме четырех портов USB 2.0 на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 2.0 может поддерживать два порта. Колодка USB 3.0 (19-контактная, USB3_6_7) (См. стр. 1, № 9) Кроме шести портов USB 3.0 на панели ввода- вывода на системной плате также имеется одна колодка. Каждая колодка USB 3.0 может поддерживать два порта. Аудиоколодка передней

(9-контактная, HD_ AUDIO1) (См. стр. 1, № 41) J_SENSE OUT2_L

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,

но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Громкость записи.118

(4-контактная, SPEAK- ER1) (См. стр. 1, № 22)

+5V DUMMY DUMMY SPEAKER Предназначена для подключения динамика

Разъемы для вентиляторов корпуса и блока питания (4-контактный, CHA_ FAN1) (См. стр. 1, № 37) (3-контактный, CHA_ FAN2) (См. стр. 1, № 32) (3-контактный, CHA_ FAN3) (См. стр. 1, № 43) (3-контактный, CHA_ FAN4) (См. стр. 1, № 44) (3-контактный, PWR_ FAN1) (См. стр. 1, № 36) GND +12V

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению. Разъемы вентиляторов

(4-контактный, CPU_ FAN1) (См. стр. 1, № 3) (3-контактный, CPU_ FAN2) (См. стр. 1, № 4) GND +12V

FAN_VOLTAGE Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.119

Z97 OC Formula Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 8)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъемы питания АТХ 12 В (8-контактный, ATX12V1) (См. стр. 1, № 2) (8-контактный, ATX12V3) (См. стр. 1, № 1)

Эта материнская плата снабжена двумя 8-контактными разъемами питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. Разъем питания PCIe (4-контактный PCIE_ PWR1) (См. стр. 1, № 40) +12V DETECT GND При установке более трех графических карт подключите к данному разъему 4-контактный кабель Molex. Разъем HDD Saver (4-контактный SATA_ PWR_1) (См. стр. 1, № 29)

Для управления режимом питания жесткого диска подключите к данному разъему кабель HDD Saver. Разъем underbolt AIC (5-контактный TB1) (См. стр. 1, № 34)

Подключите расширительную плату (AIC-карту) underbolt™ к данному разъему с помощью интерфейсного GPIO-кабеля.120

(9-контактная, COM1) (См. стр. 1, № 39)

CCTS#1RRTS#1DDSR#1DDTR#1RRXD1

GND TTXD1DDCD#1 RRI#1 Колодка COM1 поддерживает подключение модуля последовательного

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 38)

Данный разъем обеспечивает поддержку модуля Trusted Platform Module (TPM), способного обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.121

(7-контактная, VOL_CON1, 7-контактная VOL_CON2) (См. стр. 1, № 7) Возможность измерения напряжения компонентов материнской платы. IOD: Напряжение на цифровых вводах-выводах ЦП IGPU: Напряжение GT SA: Напряжение системного

Напряжение кэша ЦП IOA: Напряжение на аналоговых вводах/

VCORE0: Напряжение CORE0 ЦП ICC: Напряжение ICC DMI: Напряжение DMI 1,5VPCH: Напряжение PCH 1,5V 1,05PCH: Напряжение PCH 1,05V VDimm: Напряжение DRAM Входное напряжение: Входное напряжение ЦП IOD

1.5 Электронные кнопки

Материнская плата снабжена десятью электронными кнопками: Выключатель питания, кнопка сброса, кнопка очистки CMOS, кнопки Rapid OC, кнопка меню, переключатель питания PCIe, переключатель медленного режима работы, селекторный переключатель BIOS и переключатель режима LN2.Кнопка питания(PWR)(См. стр. 1, № 24)Кнопка питания предназначена для быстрого включения/выключения системы.Кнопка перезагрузки(RST)(См. стр. 1, № 25)Кнопка перезагрузки предназначена для быстрой перезагрузки системы.Кнопка сброса настроек CMOS(CLRCBTN1)(См. стр. 4, № 4)Кнопка сброса настроек CMOS предназначена для быстрого обнуления значений CMOS.Кнопки + / - Rapid OC:(MINUS:См. стр. 1, № 27)(PLUS:См. стр. 1, № 28)Кнопками + / - Rapid OC можно быстро и легко регулировать частоту ОС в Rapid OC.Кнопка Menu(MENU:См. стр. 1, № 30)Используйте кнопку MENU в Rapid OC для быстрого переключения различных параметров разгона, таких как BCLK, соотношение и соотношение кэша. .PowerResetЭта функция работает только, если питания компьютера выключено и он отключен от сети питания.

MENUХарактеристики разогнанного режима зависят от конфигурации системы (емкости памяти. использующихся систем охлаждения и т. д.). Разгон может повлиять на стабильность системы или даже вызвать повреждение ее компонентов и устройств. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.123

Z97 OC Formula Переключатель питания PCIe (PCIE_SWITCH) (См. стр. 1, № 33) Переключатель питания PCIe предназначен для включения и выключения соответствующих гнезд PCIE x16. Если одна из установленных карт PCIE x16 не работает, используйте переключатель питания PCIe, чтобы определить неисправную карту без снятия карт. Переключатель

режима работы (SLOWMODE) (См. стр. 1, № 19) Если включен медленный режим работы, процессор работает на самой низкой

Селекторный переключатель BIOS (BIOS_SEL1) (См. стр. 1, № 20) Селекторный переключатель BIOS предназначен для запуска системы с использованием BIOS A или BIOS B.

Эта материнская плата снабжена двумя микросхемами BIOS — основной BIOS (BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень защиты и стабильности системы. Обычно система использует основную BIOS. При повреждении или сбое основной BIOS просто установите селекторный переключатель BIOS в положение «В», и при следующем запуске системы будет использоваться резервная BIOS. После этого в утилите настройки UEFI используйте опцию Secure Backup UEFI, чтобы выполнить копирование рабочих файлов BIOS в основную BIOS для обеспечения нормальной работы системы. Для обеспечения безопасности ручное обновление резервной копии BIOS пользователем отключено. Определить, какая BIOS используется в настоящее время, можно по светодиодном индикаторам BIOS (BIOS_A_LED или BIOS_B_LED).1. Выключите питание системы перед изменение положения переключателя.2. Если карта PCIE плохо сконфигурирована, она может сгореть при изменении положения переключателя питания PCIe. За подробными сведениями о характеристиках карты обращайтесь к ее поставщику.3. Переключатель питания PCIe предназначен только для отладки. Если карта PCIE не используется, снимите его с материнской платы.124

Переключатель режима LN2 (LN2MODE) (См. стр. 1, № 31) Режим LN2 используется для устранения сбоев экстремально разогнанного процессора с охлаждением жидким азотом при "холодной" начальной
