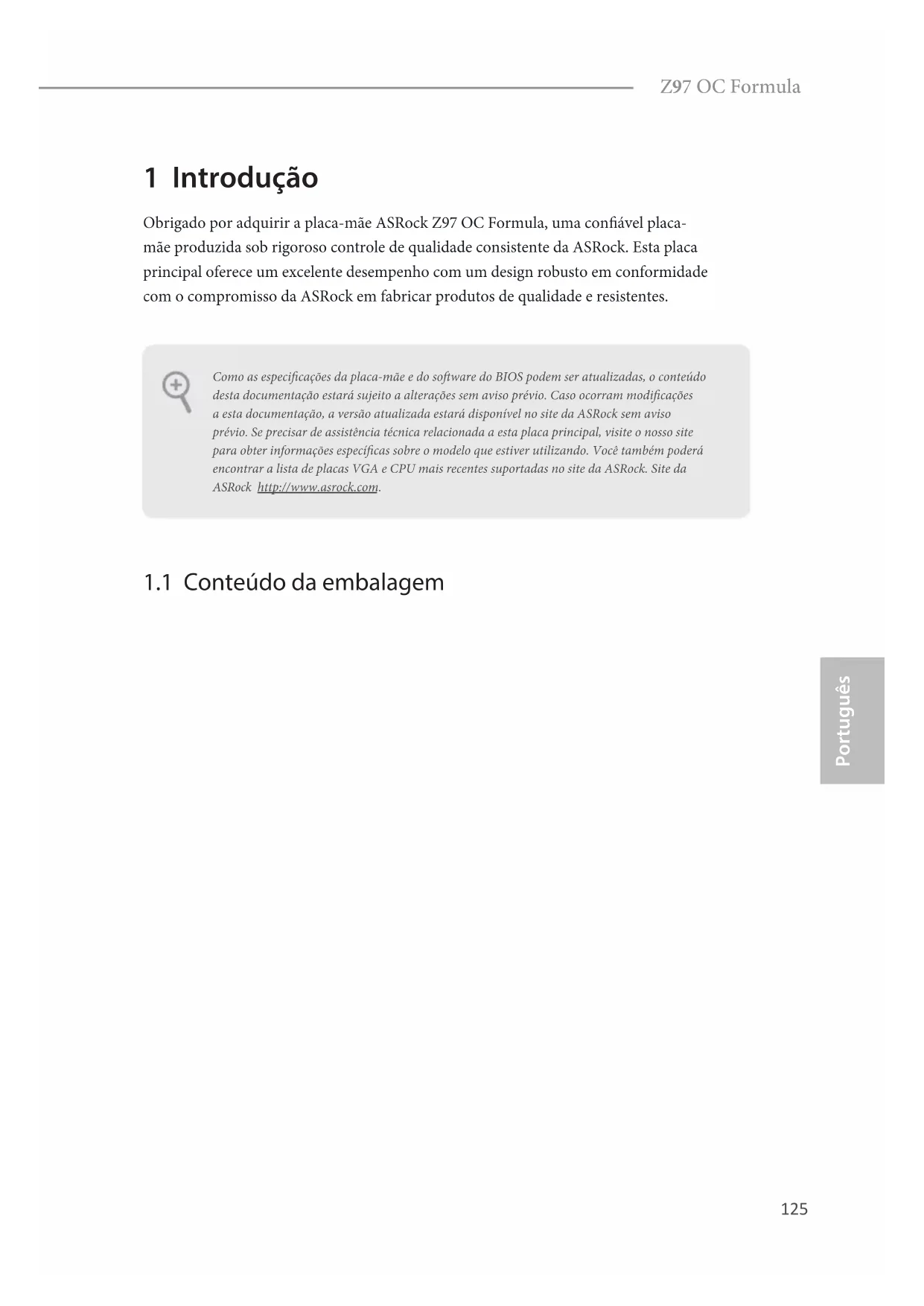

OFF125 Português Z97 OC Formula 1 Introdução Obrigado por adquirir a placa-mãe ASRock Z97 OC Formula, uma conável placa- mãe produzida sob rigoroso controle de qualidade consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

• Placa-mãe ASRock Z97M OC Formula (Micro ATX Form Factor)

• Guia de Instalação Rápida do ASRock Z97M OC Formula

• 1 Cabo Conector de Ponte SLI Flexível do ASRock

• 1 X Cabo Protetor do HDD

• 1 x Parafuso para M. 2_SSD (NGFF) Soquete 3 Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.126 Português

Geração Nova e 4ª Geração Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Soquete 1150)

• Design com 12 fases de alimentação

• Capacidade máxima da memória do sistema: 32GB

• Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel® Slot de expansão

• 3 Slots PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE4:único em x16 (PCIE2); duplo em x8 (PCIE1) / x8 (PCIE4); triplo em x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4)

da NVIDIA®127 Português Z97 OC Formula Grácos

• Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

• Memória compartilhada máxima de 1792MB

• Suporta HDMI com resolução máx. até 4K x 2K (4096x2304) @ 24Hz

• Suporta Sinc Auto Lip, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com Porta HDMI(Conformidade com o monitor HDMI é requerida)

• Suporta HDCP com Porta HDMI

• Suporta reprodução Full HD 1080p, Blu-ray (BD) com Porta HDMI Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1150)

• Suporte áudio Blu-ray superior

• Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

- Capacitor de Áudio Série Ouro Fino Nichicon - 115dB SNR DAC com amplicador diferencial - Amplicador de Fone de Ouvido TI® NE5532 Premium (su- porta fones de ouvido de até 600 Ohms) - Tecnologia de drive direto - Cobertura de blindagem EMI - Blindagem de isolamento PCB

• Suporta a tecnologia DTS Connect128 Português LAN

• Suporta Proteção contra Relâmpago/ESD (Proteção Total Con- tra Picos ASRock)

• 4 Portas USB 3.0 (ASMedia ASM1074AE) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 2 x Portas USB 3.0 (Intel® Z97) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 suporte LED de alimentação

• 1 conector ventilador alimentação (3 pinos)

• 1 conector alimentação ATX 24 pinos

• 1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 Interruptor de alimentação LED

• 1 Interruptor de reinicialização LED

: 2 conjuntos de 7 pontos de medição de tensão onboard posicionados

• Botões OC Rápido: Botões +/- para ajuste da frequência OC

• 1 Interruptor de Seleção de BIOS Funções da BIOS

• ACPI 1.1 compatível com eventos de despertar

• Suporta SMBIOS 2.3.1

• Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V130 Português Hardware

• Sensor de temperatura da CPU/Gabinete

• Taquímetro do ventilador CPU/Gabinete/Alimentação

• Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

• Controle de multi velocidade da Ventoinha da CPU/Gabinete

• Monitoramento da tensão: +12V, +5V, +3,3V, Tensão de En- trada da CPU, Tensão Interna da CPU

• Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é necessária) Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas operacionais Win- dows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows® não utiliza.131 Português Z97 OC Formula

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Apagar o Jumper CMOS (CLRMOS1) (ver p.1, N.º 42) CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Apagar CMOSPadrão O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.132 Português

1.4 Suportes e conectores onboard

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 21) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. GND

GND PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reiniciali- zação para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos cor- respondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.133 Português Z97 OC Formula Suporte LED de alimentação (PLED1 de 3 pinos) (ver p.1, N.º 26) Por favor, conecte o LED de alimentação do chassi neste suporte para indicar o estado de alimentação do sistema. Conectores série ATA3 (SATA3_0) (ver p.1, N.º 12) (SATA3_1) (ver p.1, N.º 14) (SATA3_2) (ver p.1, N.º 16) (SATA3_3) (ver p.1, N.º 13) (SATA3_4) (ver p.1, N.º 15) (SATA3_5) (ver p.1, N.º 17) (SATA3_A1) (ver p.1, N.º 10) (SATA3_A2) (ver p.1, N.º 11) Estes oito conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. O SATA3_4, SATA3_5 são compartilhados com o conector SATA Express. Para minimizar o tempo de inicialização, use portas Intel® Z97 SATA (SATA3_0) para os seus dispositivos inicializáveis. Conector Serial ATA Express (SATAE_1) (ver p.1, N.º 18) Por favor, conecte dispositivos de armazenamento PCIe ou SATA a este conector. O conector SATA Express é compartilhado com o Soquete SATA3_4, SATA3_5 e o M.2. *A interface SATA Express é uma combinação de SATAE_1, SATA3_4 e SATA3_5.

Além das quatro portas USB 2.0 no painel de E/ S, existe um suporte nesta placa principal. Cada suporte USB 2.0 pode suportar duas portas. Suporte USB 3.0 (USB3_6_7 de 19 pinos) (ver p.1, N.º 9) Além de seis portas USB

3.0 no painel I/O, existe

uma plataforma nesta placa-mãe. Cada suporte USB 3.0 pode suportar duas portas. Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 41) Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá- los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.135 Português Z97 OC Formula Suporte do alto-falante do chassi (SPEAKER1 de 4 pinos) (ver p.1, N.º 22)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 8)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.136 Português Conectores de Força 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 2) (8-pin ATX12V3) (ver p.1, N.º 1)

Esta placa-mãe fornece dois conectores de alimen- tação de 12V 8-pin ATX. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5. Conector de Energia PCIe (PCIE_PWR1 4-pinos) (ver p.1, N.º 40) +12V DETECT GND Por favor conecte um cabo de alimentação molex de 4 pinos a este conector quando mais de três placas de vídeo estão instaladas. Conector Protetor de HDD (SATA_PWR_1 4-pinos) (ver p.1, N.º 29)

Este conector suorta sistema Trusted Platform Module (TPM) que pode armazenar com segurança chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.138 Português V-Probe

(7-pin VOL_ CON1, 7-pin VOL_ CON2) (ver p.1, N.º 7) Os usuários são capazes de medir a tensão dos compo- nentes onboard. IOD: Tensão ES digital CPU IGPU: Tensão GT SA: Tensão do agente do sis- tema CPU Cache: Tensão cache CPU IOA: Tensão ES analógica CPU VCORE0: Tensão CORE0 CPU ICC: Tensão ICC DMI: Tensão DMI 1,5VPCH: Tensão 1,5V PCH 1,05PCH: Tensão 1,05V PCH VDimm: Tensão DRAM Tens Entrada: Tensão de entrada CPU IOD

A placa-mãe tem dez interruptores inteligentes: Interruptor de Energia, Interruptor Reinicialização, Interruptor Apagar CMOS, Botões OC Rápido, Botão Menu, Inter-Botões OC Rápido, Botão Menu, Inter-ruptor LIGA/DESLIGA PCIe, Interruptor Modo Lento, Interruptor Seleção BIOS e Interruptor Modo LN2.Interruptor de alimentação(PWR)(ver p.1, N.º 24)O interruptor de alimentação permite aos usuários ligar/desligar o sistema rapidamente.Interruptor de reinicialização(RST)(ver pág.1 No. 25)O interruptor de reinicialização permite aos usuários reinicializar o sistema rapidamente.Interruptor para apagar o CMOS (CLRCBTN1)(veja p.4, No. 4)O interruptor para apagar o CMOS permite aos usuários apagar os valores CMOS rapidamente.Botões + / - OC Rápido(MENOS:ver p.1, N.º 27) (MAIS:ver p.1, N.º 28) Botões + / - OC Rápido per-mitem que os usuários ajustem rápida e facilmente a frequên-cia de OC em OC RápidoBotão Menu(MENU:ver p.1, N.º 30) Use o botão MENU no Rapid OC para alternar rapidamente entre várias opções de overcloc, como BCLK, Proporção e Proporção de Cache.PowerResetEsta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.

MENUEste comportamento de overclocking depende da conguração do sistema, assim como ca-pacidade de memória, solução térmica, etc. O Overclocking pode afetar a estabilidade do seu sistema ou ainda causar danos nos componentes e dispositivos. Não nos responsabilizamos por possíveis danos causados pelo overclocking.140 Português Interruptor LIGA/ DESLIGA PCIe (PCIE_SWITCH) (ver p.1, N.º 33) O Interruptor LIGA/DESLI- GA PCIe permite que você habilite ou desabilite os 16 slots PCIE correspondentes. Quando uma das 16 placas PCIE instaladas estiver fora de serviço, você pode usar o Interruptor LIGA/DES- LIGA PCIe para descobrir aquela com falha apenas com um clique sem remover as placas. Interruptor Modo Lento (SLOWMODE) (veja p.1, Nº 19) Se o Modo Lento estiver ligado, o processador opera na frequência mais baixa. Interruptor de seleção de BIOS (BIOS_SEL1) (ver p.1, N.º 20) O interruptor de seleção de BIOS permite que o sistema reinicie a partir do BIOS A ou BIOS B.

Esta placa-mãe possui dois chips de BIOS, um BIOS principal (BIOS_A) e um BIOS de reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema. Em condições normais, o sistema funcionará no BIOS principal. No entanto, se o BIOS principal estiver corrompido ou danicado, coloque o Interruptor de Seleção de BIOS na posição "B" e o BIOS de reserva irá as-sumir as funções no próximo reinício do sistema. Em seguida, utilize “Secure Backup UEFI“ no utilitário de conguração do BIOS para duplicar a cópia de um arquivo BIOS funcional para o BIOS principal para garantir o funcionamento normal do sistema. Por motivos de segurança, os usuários não podem atualizar manualmente a cópia de backup de BIOS. Os usuários podem consultar os LED de BIOS (BIOS_A_LED ou BIOS_B_LED) para identicar qual BIOS está ativado nesse momento.1. Certique-se que você desligou o sistema antes de mudar o interruptor.2. Quando você desliga o interruptor LIGA/DESLIGA PCIe, sua placa PCIE irá queimar se estiver incorretamente designada. Para mais informações sobre as especicações de sua placa, por favor, entre em contato com o vendedor da placa.3. Interruptor LIGA/DESLIGA PCIe é apenas para debug. Se você não quer usar sua placa PCIE, por favor, remova-a de sua placa-mãe.141 Português Z97 OC Formula Interruptor Modo LN2 (LN2MODE) (ver p.1, N.º 31) O modo LN2 ajuda na eliminação das questões de bug de reinício a frio nos processadores durante um overlocking extreme com Nitrogênio Líquido.
