РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Aerostyle Wifi Venta

Vai jums ir nepieciešama papildu informācija saistībā ar Venta ierīci, jūs vēlaties saņemt konsultāciju vai arī pasūtīt piederumus? Nekādu problēmu — mūsu Ven- ta servisa komanda ir jūsu rīcībā! Zvaniet komandai tieši vai apmeklējiet Ventas tīmekļa vietni. +49 751 5008 88, www.venta-air.com157RU УВАЖАЕМЫЙ ПОКУПАТЕЛЬ, С мойкой воздуха AeroStyle LW73 WiFi или LW74 WiFi Вы приобретаете высо- копроизводительный продукт премиум-качества. AeroStyle обеспечивает здоровое увлажнение воздуха и естественное снижение концентрации загрязняющих веществ в воздухе. Принцип работы Venta Вентилятор направляет комнатный воздух в наполненную водой мойку воздуха, где он проходит через пластинчатый барабан. Гигиенически чистая вода испаряется с поверхности барабана и поступает в помещение. Одно- временно пластины барабана удерживают такие загрязняющие частицы, как бытовая пыль и пыльца растений, которые затем смываются в воду и оседают в поддоне мойки воздуха. БОЛЬШОЕ СПАСИБО! Мы убеждены, что мойка воздуха Venta превзойдет Ваши ожидания, и желаем Вам получить удовольствие от нашей продукции. Пожалуйста, полностью прочтите это руководство по эксплуатации, сохраните его для дальнейших справок и обратите особое внимание на указания по технике безопасности. Посетите наш сайт www.venta.ru, чтобы ознакомиться с последней версией данного руководства по эксплуатации.

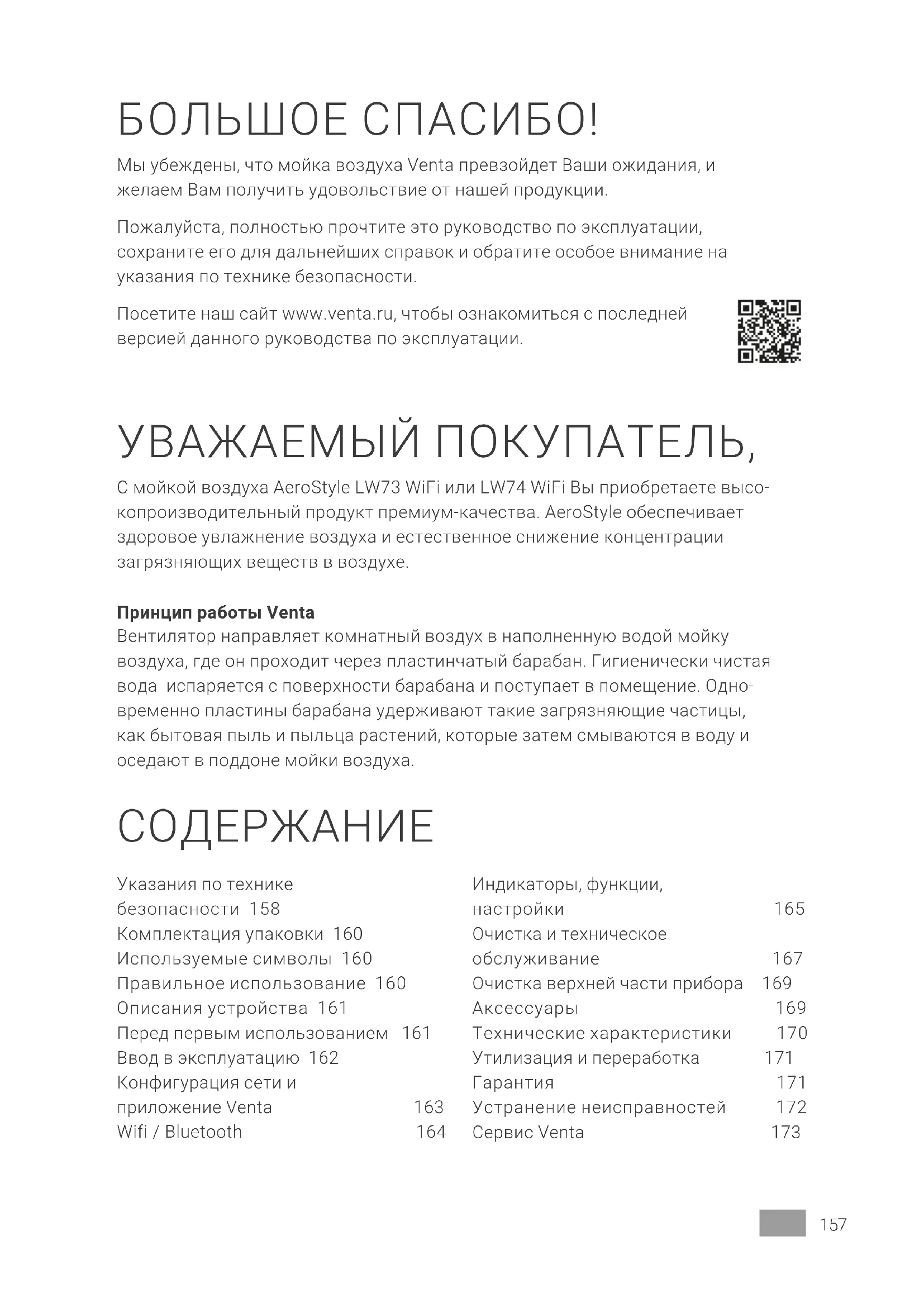

Указания по технике безопасности 158 Комплектация упаковки 160 Используемые символы 160 Правильное использование 160 Описания устройства 161 Перед первым использованием 161 Ввод в эксплуатацию 162 Конфигурация сети и приложение Venta 163 Wifi / Bluetooth 164 Индикаторы, функции, настройки 165 Очистка и техническое обслуживание 167 Очистка верхней части прибора 169 Аксессуары 169 Технические характеристики 170 Утилизация и переработка 171 Гарантия 171 Устранение неисправностей 172 Сервис Venta 173158 RU

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

• Настоящий прибор может использоваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями либо недостаточными опытом и знаниями под присмотром либо при условии, что эти лица поставлены в известность о правилах безопасного применения прибора и осознают связанный с ним риск.

• Перед введением прибора в эксплуатацию полностью прочтите руководство по эксплуатации и сохраните его для дальнейших справок.

• Данный прибор не является детской игрушкой.

• Обслуживание и технический уход не должны осуществляться детьми младше 8 лет без присмотра.

• Прибор и провод питания должны находиться вне досягаемости детей младше 8 лет.

• Использование не по назначению может привести к поломке прибора и телесным повреждениям.

• Подключение прибора к сети питания должно осуществляться только через розетки с напряжением, соответствующим техническим пометкам на приборе.

• Данный прибор разрешается эксплуатировать только со следующим сетевым кабелем: вилка для подключения маломощной аппаратуры с 3-контактным разъемом IEC 320 C5.

• Никогда не используйте мойку воздуха, если поврежден провод питания, если в работе устройства наблюдаются сбои, а также при падении прибора или его повреждении другим способом.

• При выполнении работ по очистке или техническому обслуживанию, а также при каждом перемещении на новое место следует отключать прибор от электросети.

• Ремонт электрических частей устройства должен осуществляться только квалифицированными специалистами. В результате неправильного выполнения ремонтных работ возможно возникновение серьезной угрозы жизни и здоровью пользователя.

• Категорически запрещено садиться на прибор или ставить на него какие- либо предметы.

• Не допускайте попадания в прибор посторонних предметов.159RU

• Не погружайте верхнюю часть прибора в воду или другие жидкости.

• Никогда не переполняйте водой мойку воздуха.

• Никогда не перемещайте и не опрокидывайте мойку воздуха, наполненную

• Никогда не выдергивайте адаптер питания из розетки за провод, а также не прикасайтесь к нему мокрыми руками.

• Мойка воздуха может быть введена в эксплуатацию только в полностью собранном состоянии.

• Мойку воздуха следует размещать только на ровных сухих поверхностях.

• Размещайте прибор таким образом, чтобы исключить его опрокидывание, а также, чтобы никто не мог споткнуться о прибор или его провод.

• Соблюдайте следующие минимальные расстояния до предметов и стен: – спереди и сверху: 50 см – слева и справа: 20 см – сзади: 5 см

• Максимальная высота установки: 2000 метров над уровнем моря.

• Во избежание перегрева/повреждения прибора следите за тем, чтобы вентиляционное отверстие не оказалось закрыто или блокировано.

• Продолжительное превышение относительной влажности воздуха значения 60 %, особенно зимой, может способствовать развитию биологических микроорганизмов.

• Конструкция прибора и принцип холодного испарения делают невозможной утечку воды непосредственно из аппарата в виде капель, пара, тумана или известковых отложений при условии правильного его использования.

• Используйте только оригинальные аксессуары Venta. Запрещается использование ароматических масел или других добавок. Venta-Luft- wäscher GmbH не несет ответственности за ущерб, причиненный ароматическими маслами или сторонними добавками.

• Если вы не используете мойку воздуха в течение нескольких дней или планируете оставить ее на длительное хранение, полностью опорожните резервуар для воды, очистите его и тщательно высушите. Это предотвратит образование неприятных запахов и биологических микроорганизмов из-за остатков воды.

• · Если прибором не пользуются, следует вынуть сетевую вилку из розетки.160 RU КОМПЛЕКТАЦИЯ УПАКОВКИ 1 × мойка (увлажнитель-очиститель) воздуха 1 × гигиенический диск (предварительно установленный) 1 × модуль WiFI/WLAN (предварительно установленный) 1 × руководство по эксплуатации ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ

Инструкции по технике безопасности: внимательно прочитайте и со- блюдайте эти указания во избежание несчастных случаев и материаль- ного ущерба.

Дополнительная информация

ИСПОЛЬЗОВАНИЕ Мойка воздуха Venta является бытовым прибором для увлажнения и очист- ки воздуха в жилых, офисных и общественных помещениях. Прибор не предназначен для использования на открытом воздухе. Любое применение прибора в иных целях, а также его переделка будут рассматриваться как использование не по назначению. Производитель не несет ответственности за материальный ущерб или телесные повреждения, вызванные использова- нием прибора не по назначению. Неправильное использование является источником угрозы для здоровья и жизни. К этому относится использование прибора:

• в помещениях с взрывоопасной и/или агрессивной средой;

• в помещениях с высокой концентрацией растворителей;

• в непосредственной близости от бассейнов и других объектов с повышен- ной влажностью;

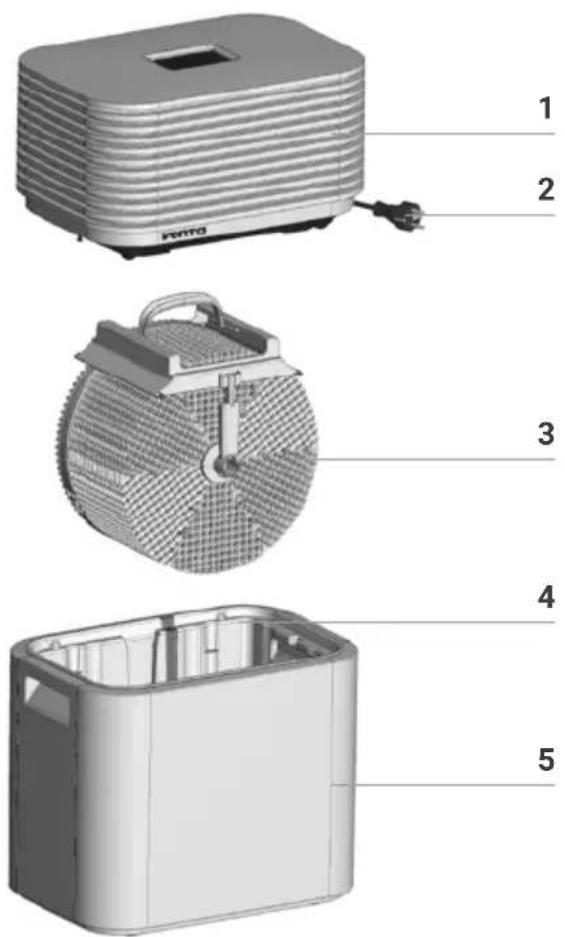

• на открытом воздухе.161RU ОПИСАНИЯ УСТРОЙСТВА LW73 WiFi / LW74 WiFi

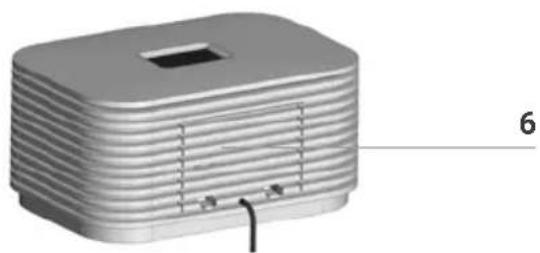

1 Верхняя часть (технический блок) 2 Кабель питания 3 Испарительный блок (включающий пластинчатый барабан, приводной механизм и гигиенический диск) 4 Съемный поддон для воды 5 Нижняя часть прибора 6 Съемная крышка для WiFi/ WLAN модуля Venta ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

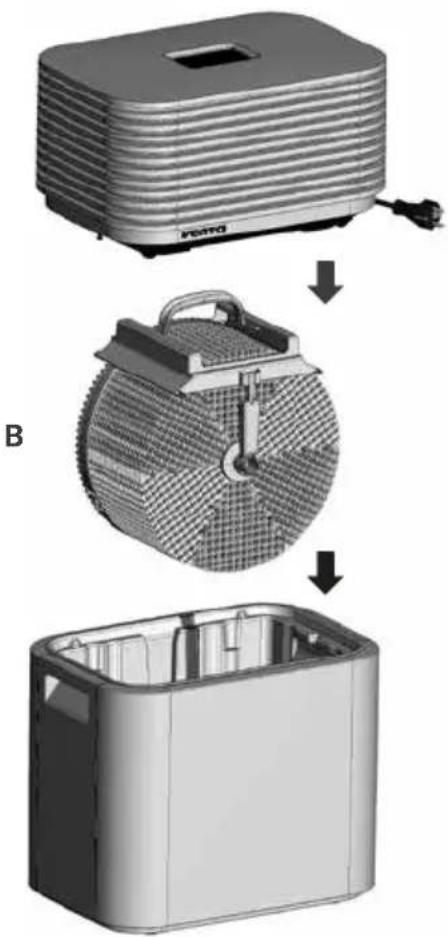

• Распакуйте и установите прибор.

• Снимите верхнюю часть прибора 1.

• Извлеките испарительный блок 3 из съемного поддона для воды 4.162 RU ВВОД В ЭКСПЛУАТАЦИЮ

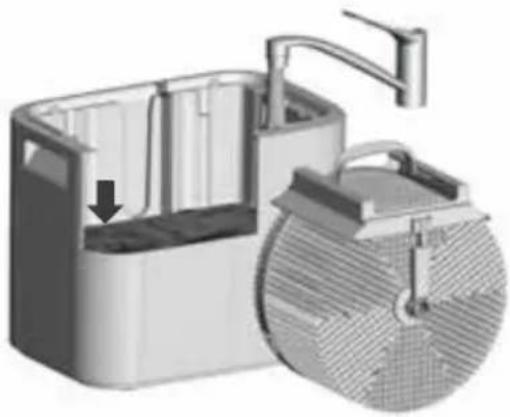

Наполните нижнюю часть прибора водопроводной водой (примерно 9 л) не более чем до середины поддона.Поместите испарительный блок В в поддон для воды нижней части корпуса А и поместите верхнюю часть корпуса С на нижнюю часть А, убедившись, что он правильно расположен.Подключите вилку провода питания D к электросети и включите прибор, нажав кнопку ВКЛ/ВЫКЛ

для включения и выключения прибора загорается только тогда, когда прибор подключен к электросети.

220-240 В 50/60 Гц163RU КОНФИГУРАЦИЯ СЕТИ И ПРИЛОЖЕНИЕ VENTA

1. Активируйте Bluetooth на устройстве Venta

символ должен непрерывно мигать на дисплее LW73 WiFi или LW74 WiFi.

Нажимая на инидикатор «WiFi / Bluetooth» и панель управления, вы можете выбрать между WiFi/Bluetooth ОТКЛЮЧЕН, Bluetooth ВКЛЮЧЕН и WiFi ВКЛЮЧЕН.

Индикатор и панель управления «WiFi / Bluetooth» черные, когда WiFi/Blue- tooth отключен. Прикосновение к этому черному полю активирует Bluetooth.

2. Включите Bluetooth и WiFi на своем телефоне или планшете

Убедитесь, что ваш смартфон или планшет подключен к домашней сети WLAN.

3. Загрузите/ установите и откройте

приложение VENTA Бесплатное приложение Venta обеспечивает простое дистанционное управление вашим AeroStyle LW73 WiFi/LW74 WiFi. Вы также можете использовать его для расширенных функций. Пожалуйста, войдите в меню

или зарегистрируйтесь, как только приложе- ние Venta будет загружено и открыто.

Только после завершения регистрации вы можете использовать и управлять своим AeroStyle LW73 WiFi/LW74 WiFi в любом месте, где бы вы ни находились.

4. Настройте функцию WiFi с помощью приложения VENTA

автоматически находит все локальные устройства Venta. Выберите свое устройство с помощью значка Bluetooth. Затем введите имя вашей беспроводной сети, пароль для SSID и нажмите СОХРАНИТЬ (SAVE). Теперь вы подключены к своему устройству Venta и можете контролировать его и управлять им.

Во время всей процедуры смартфон/ планшет и LW73 WiFi/ LW74 WiFi должны быть в непосредственной близости друг от друга и должны быть подключены к одной и той же WiFi-сети.

Если в процессе настройки возникнут проблемы, прочтите информа- цию в раздел «Не получается подключиться к WiFi». Более подробную информацию вы найдете на сайте www.venta.ru 164 RU WIFI / BLUETOOTH

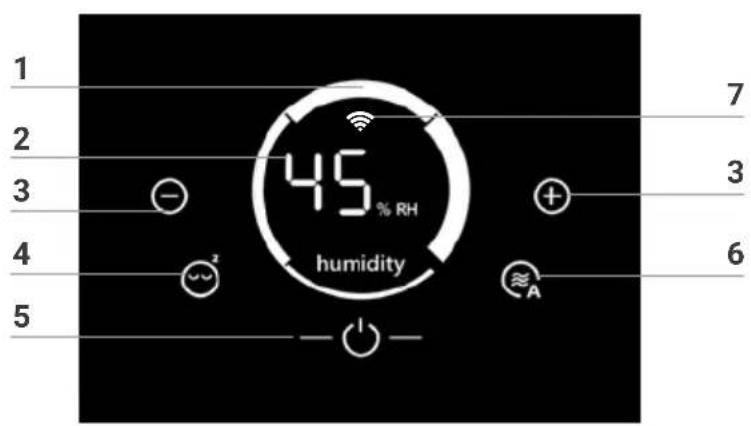

WiFi / Bluetooth Индикатор Функции и настройки на дисплее LW73 WiFI/ LW74 WiFI

Быстро мигает WiFi-подключение или Bluetooth включено / доступно. Установлено WiFi-подключение к серверу Venta. Установлено WiFi-подключение к локальной сети. Отключено или ожидает WiFi-подключение. Ожидание подключения по Bluetooth или подключение отключено. WiFi-подключение и Bluetooth отключено / недоступно.

Нет символа WiFi/Bluetooth (область индикации черного цвета.) Модули WiFi и Bluetooth не передают и не принимают данные, так как не подключены к сети или устройству. Включение и выключение WiFi-подключения/ Bluetooth или (де)активация: нажмите кнопку WiFi/ Bluetooth, чтобы переключиться между режимами WiFi/Bluetooth отключен, Bluetooth включен и WiFi

В режиме ожидания вы можете переключаться только между Wi-Fi/Bluetooth отключен и WiFi

Чтобы повторно активировать подключение WiFi/Bluetooth после отключения, просто нажмите на черную область кнопки на дисплее.165RU Индикатор Функция 1 Скорость Отображает скорость работы вентилятора 1-2-3-4

Скорости работы вентилятора представлены в виде кольцевых сегментов. При более высокой скорости вращения следующий сегмент кольца по часовой стрелке становится толще. Начиная с режима 1 в виде тонкого кольцевого сегмента внизу, переходя к режиму 4 с самым толстым кольцевым сегментом справа. На рисунке изображен режим 4. 2 Влажность Отображает относительную влажность воздуха в поме- щении (0–99 %)

и Скорость работы вентилятора: уменьшает скорость; увеличивает скорость

Ночной режим ВКЛ: Прибор переключает скорость работы на 1, приглушает подсветку дисплея и отключает подсветку LED-полоски 8.

Скорость работы вентилятора 1 может быть изменена вручную при помощи кнопок 3 + или - . Автоматический режим 6 в данном случае не доступен. Подсветка в виде LED-полоски также не может быть включена. ВЫКЛ: Подсветка дисплея снова становится яркой, заго- рается LED-полоска 8, и прибор работает в соответствии с установленной скоростью работы вентилятора 1-4.

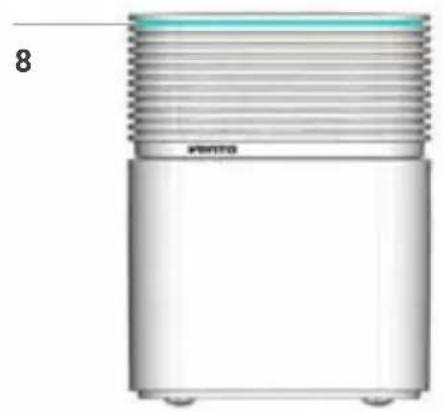

LED-полоска 8 не загорится, если она ранее была выключена. Нажмите и удерживайте кнопку ночного режима 4 в течение приблизительно 3 секунды, чтобы снова ее включить. ИНДИКАТОРЫ, ФУНКЦИИ,

Кнопка ВКЛ/ВЫКЛ для включения и отключения прибора.

Кнопка ВКЛ/ВЫКЛ загорается только когда прибор подключен к электросети. 6 Автоматический режим. ВКЛ: Индикатор постоянно мигает на дисплее, прибор автоматически регулирует скорость работы вентилятора в зависимости от влажно- сти воздуха в помещении.

При включении автоматического режима на индикаторе 2 сначала дважды мигает желаемая влажность (50 % - предвари-тельно установленная), а затем отображается реальная влажность воздуха в помещении. ВЫКЛ: индикатор непрерывно светится на дисплее, а прибор работает с предварительно установленной скоро- стью вращения вентилятора 1 - 4. Установка желаемой влажности воздуха 30 - 70 %: Нажмите и удерживайте кнопку 6 в течение 3 секунд. Индикатор 2 начнет непрерывно мигать. Установите желаемую влажность (с шагом 5 %) с помощью кнопок

Снова нажмите и удерживайте кнопку 6 в течение 3 се- кунд до тех пор, пока не прекратится мигание индикатора 2, и на дисплее снова не отобразится реальная влажность воздуха в помещении. Пожалуйста, убедитесь, что автоматический режим вклю- чен. Индикатор на дисплее непрерывно мигает.

Включение и отключение WiFi или Bluetooth быстрым нажатием. Более детальное описание см. в разделе «WiFi / Bluetooth». 8 LED-

Непрерывная подсветка сигнализирует о том, что прибор

Непрерывное мигание подсветки сигнализирует о том, что прибор автоматически выключился из-за отсутствия

Вы можете отдельно включить и выключить LED-полоску 8 во время работы, нажав кнопку 4 спящего режима и удерживая ее в течение 3 секунд.

При помощи приложения Venta вы можете выбрать желаемый цвет LED-полоски.167RU ОЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Внимание! При проведении любых работ по очистке и обслуживанию отключайте прибор и вынимайте вилку провода питания из розетки! Индикатор Действия 9 WATER Снимите верхнюю часть прибора. Заполните нижнюю часть прибора наполовину водопроводной водой. Устано- вите верхнюю часть прибора обратно на нижнюю и снова включите прибор.

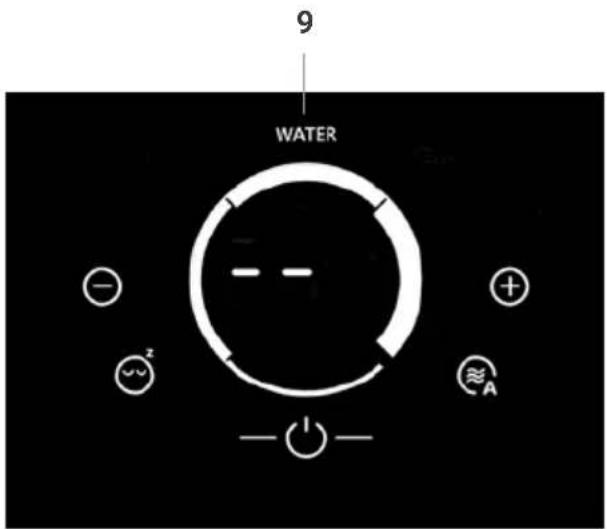

Прибор автоматически отключается, как только в нижней части становится очень мало воды, при этом LED-полоска 8 начинает постоянно мигать, а на дисплее появляется индика- тор WATER. На индикаторе HUMIDITY 2 вместо реальной влажности воздуха в помещении начинают мигать две линии.

Для обеспечения непрерывного увлажнения и очистки окру- жающего воздуха от частиц размером до 10 мкм мы рекомен- дуем ежедневно доливать воду. 10 SERVICE Снимите верхнюю часть прибора. Слейте грязную воду из нижней части прибора. Тщательно промойте нижнюю часть прибора и испарительный блок. Заполните нижнюю часть прибора водопроводной водой наполовину. Снова соберите прибор и включите его. Нажмите и удерживайте индикатор SERVICE 10 в течение 3 секунд до тех пор, пока он не погаснет.

Для обеспечения безупречной гигиеничной работы индикатор SERVICE показывает напоминание о необходимости проведе- ния данной процедуры каждые 14 дней (включая нахождение прибора в режиме ожидания).

12 11 10168 RU 11 CLEANING Снимите верхнюю часть. Слейте остатки воды из поддо- на, залейте водопроводную воду до середины поддона и добавьте 250 мл очистителя Venta. Снова соберите при- бор и дайте ему поработать около 2 часа на минимальной скорости. Мы рекомендуем проветривать помещение во время данной процедуры во избежание неприятных за- пахов при сильном загрязнении прибора. Затем снимите верхнюю часть и слейте грязную воду. Тщательно про- мойте поддон для воды и испарительный блок. Заполните поддон в нижней части прибора водопроводной водой наполовину. Снова соберите прибор и включите его. На- жмите и удерживайте индикатор CLEANING 11 на дисплее в течение 3 секунд, пока он не погаснет.

Индикатор CLEANING напоминает вам о необходимости выполнения данной процедуры каждые 6 месяцев (при непрерывной работе 24 ч в сутки). 12 DISK 1. Снимите верхнюю часть и извлеките испарительный блок из поддона для воды.

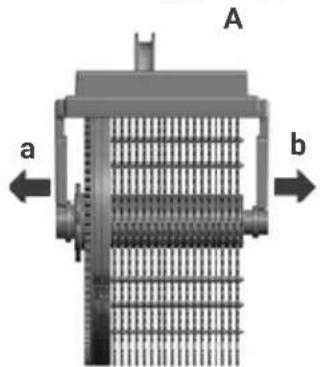

2. Осторожно снимите

удерживающие рычаги а и b с оси и снимите держатель А с испари- тельного ролика.

заглушку В и снимите ее.

5. Снова соберите прибор и включите его.

6. Нажмите и удерживайте индикатор DISK 12 на дисплее

в течение 3 секунд, пока он не погаснет.

Срок службы гигиенического диска составляет примерно 4 месяца (в случае эксплуатации 24 часа в сутки, 7 дней в неделю). Срок службы зависит от жесткости и качества воды, суточной производительности испарения и количества рабочих часов. Индикатор DISK напоминает вам о необходимо- сти выполнять данную процедуру каждые 4 месяца (в случае эксплуатации 24 часа в сутки, 7 дней в неделю).169RU Вы можете выполнять действия по уходу 10, 11 и 12 в любое время, даже если эти напоминания не указаны на дисплее. Когда вы закончите, просто активируйте функцию сброса для CLEANING, DISK и SERVICE: нажмите и удер- живайте индикатор питания

в течение 4 секунд, чтобы он начал мигать и на дисплее появились индикаторы CLEANING, DISK и SERVICE. Теперь при- коснитесь к индикаторам проделанных процедур и удерживайте их в течение 3 секунд, пока они не погаснут. В конце нажмите и удерживайте мигающую кнопку питания

в течение 4 секунд, пока у нее не появится постоянная подсветка без мигания. Следующие напоминания о выполненных действиях будут отображаться через обычные промежутки времени. Любые отложения в поддоне для воды и на испарительном блоке (белые, зеленовато-желтые или коричневые) не ухудшают работу прибора. ОЧИСТКА ВЕРХНЕЙ ЧАСТИ

Внимание! При проведении любых работ по очистке и обслуживанию отключайте прибор и вынимайте вилку провода питания из розетки! Очистите верхний корпус сухой тканью / чистящей щеткой или слегка влаж- ной тканью.

Не промывайте верхнюю часть прибора под проточной водой. Протирайте дисплей только сухой тканью или специальной салфеткой для протирания дисплея.

Не протирайте дисплей влажной или сильно влажной тканью!

• Гигиенический диск Venta для идеально гигиеничной работы

• Очиститель Venta для комплексной очистки прибора каждые полгода Дополнительные аксессуары для моделей AeroStyle доступны на нашем сайте: venta.ru170 RU ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель AeroStyle LW73 WiFi AeroStyle LW74 WiFi Цвета белый / черный На площадь помещения до 70 м² до 90 м² LED-индикатор состояния голубая LED-лента Интерактивный сенсорный

Управление через приложение WiFi / WLAN модуль Измерительный датчик влажность Гигиена воды есть Режимы работы 4 + Авторежим Уровень шума (1 - 4 режимы) 24 / 36 / 44 / 50 дБА 27 / 35 / 41 / 47 дБА Энергопотребление (1 - 4 режимы) 7 / 9 / 13 / 18 Вт 11 / 14 / 17 / 24 Вт Напряжение в сети 220-240 В / 50/60 Гц Объем заливаемой воды (макс.) 9 л Размеры (Ш × Г × В) 42 × 29 × 54 см Вес 9,5 кг 10,5 кг Диапазон частот WLAN 2,4 гГц Мощность передачи WLAN Макс. 20 дБм Возможны изменения и корректировки171RU УТИЛИЗАЦИЯ И ПЕРЕРАБОТКА

Упаковочные материалы подлежат вторичной переработке. Пожалуй- ста, утилизируйте упаковку экологически чистым способом или сдай- те ее в центр сбора материалов, подлежащих вторичной переработке. Для утилизации электрических и электронных изделий необходимы сведения о местной системе отдельной утилизации отходов. Пра- вильная утилизация отработавшего изделия поможет предотвратить возможные негативные последствия для окружающей среды и здоровья человека.

Если Вы не будете использовать прибор в течение длительного периода, слейте воду из нижней части и произведите очистку прибора в соответствии с разделом «Очистка, техническое обслуживание» руководства по эксплуата- ции, полностью просушите прибор. Храните прибор в собранном виде только в его оригинальной упаковке в сухом прохладном месте. ПРАВИЛА ТРАНСПОРТИРОВКИ Прибор должен транспортироваться только в оригинальной упаковке. В случае предварительной транспортировки в условиях низких температур перед началом эксплуатации необходимо выдержать прибор при комнатной температуре около 1 часа. ДАТА ИЗГОТОВЛЕНИЯ Год изготовление прибора указан производителем на упаковке и на корпусе прибора. Первые две цифры серийного номера прибора соответствуют двум последним цифрам года производства прибора. Срок службы прибора - 2 года.

Компания Venta-Luftwäscher GmbH предоставляет гарантию 2 года на состав- ные части и рабочие элементы мойки (увлажнителя-очистителя) воздуха Venta. Гарантийное обслуживание товара, приобретенного в ЕС, осущест- вляется в любой из стран Европейского Союза. При приобретении товара в другой стране гарантийное обслуживание данного товара осуществляется только на территории этой страны. На территории Российской Федерации гарантия на приборы распространяется при наличии русифицированного полностью заполненного гарантийного талона и документа о приобретении товара на территории РФ.172 RU

Убедитесь, что прибор выключен во время любых манипуляций, а вилка провода питания отсоединена от розетки! ... Индикатор ВКЛ/ВЫКЛ

для включения прибора не отображается на

Пожалуйста, проверьте, подключен ли прибор к электросети. ... Индикатор WATER отображается на дисплее, несмотря на то, что в под- доне есть вода? Пожалуйста, убедитесь, что в поддоне для воды достаточно воды и/или, что верхняя часть корпуса правильно установлена на нижней части прибора.

Действие: снимите верхнюю часть прибора. Заполните наполовину нижнюю часть прибора водопроводной водой. Установите верхнюю часть прибора обратно (убедитесь, что она правильно стоит) и снова вклю- чите прибор. … При нажатии на кнопки дисплея на его фоне появились белые пятна? Во время работы прибора в помещении с сухим воздухом возможно воздей- ствие электростатического поля, которое является причиной возникновения белых областей на дисплее. Это не является дефектом и никак не влияет на работу прибора. ... LED-полоска не загорается, хотя прибор включен? Проверьте, была ли LED-полоска выключена отдельно. Нажмите и удержи- вайте кнопку ночного режима (sleep mode) в течение 3 секунд, чтобы снова включить светодиодную полоску.

LED-полоску нельзя отключить в ночном режиме. ... Светодиодная полоска мигает желтым цветом? Это указывает на то, что происходит автоматическое обновление встроенного ПО. ... Не получается подключиться к WiFi? Пожалуйста, проверьте, что:

• вы используете сеть с частотой 2,4 ГГц или комбинированную сеть с ча- стотой 2,4/5 ГГц. Это важно, поскольку WiFi/WLAN модуль в устройстве не поддерживает сети с частотой 5 ГГц.173RU

• Ваш маршрутизатор поддерживает 802.11 b/g/n.

• На вашем телефоне или планшете установлена версия 11.0 и выше для iOS; и версии 8.0 и выше для Android.

При необходимости обновите операционную систему вашего телефона или планшета. ... Вы не можете включить WiFi

на дисплее вашего устройства? Пожалуйста, убедитесь, что модуль WiFi/WLAN надежно подключен к корпусу вашего устройства.

Что делать: снимите крышку A на задней панели устройства, убеди- тесь, что модуль WiFi/ WLAN B установлен правильно.

Потяните обе защелки

Наклоните крышку к себе и потяните вниз, чтобы снять. Модуль В должен быть надежно вставлен в

Затем снова установите крышку A. Вы должны услышать, как защелкивают- ся две защелки. СЕРВИС VENTA У Вас есть дополнительные вопросы о мойке воздуха Venta, или Вы хотите заказать аксессуары? Позвоните нам по телефону: +7 499 733-10-10 или посетите наш сайт: www.venta.ru174 JP
