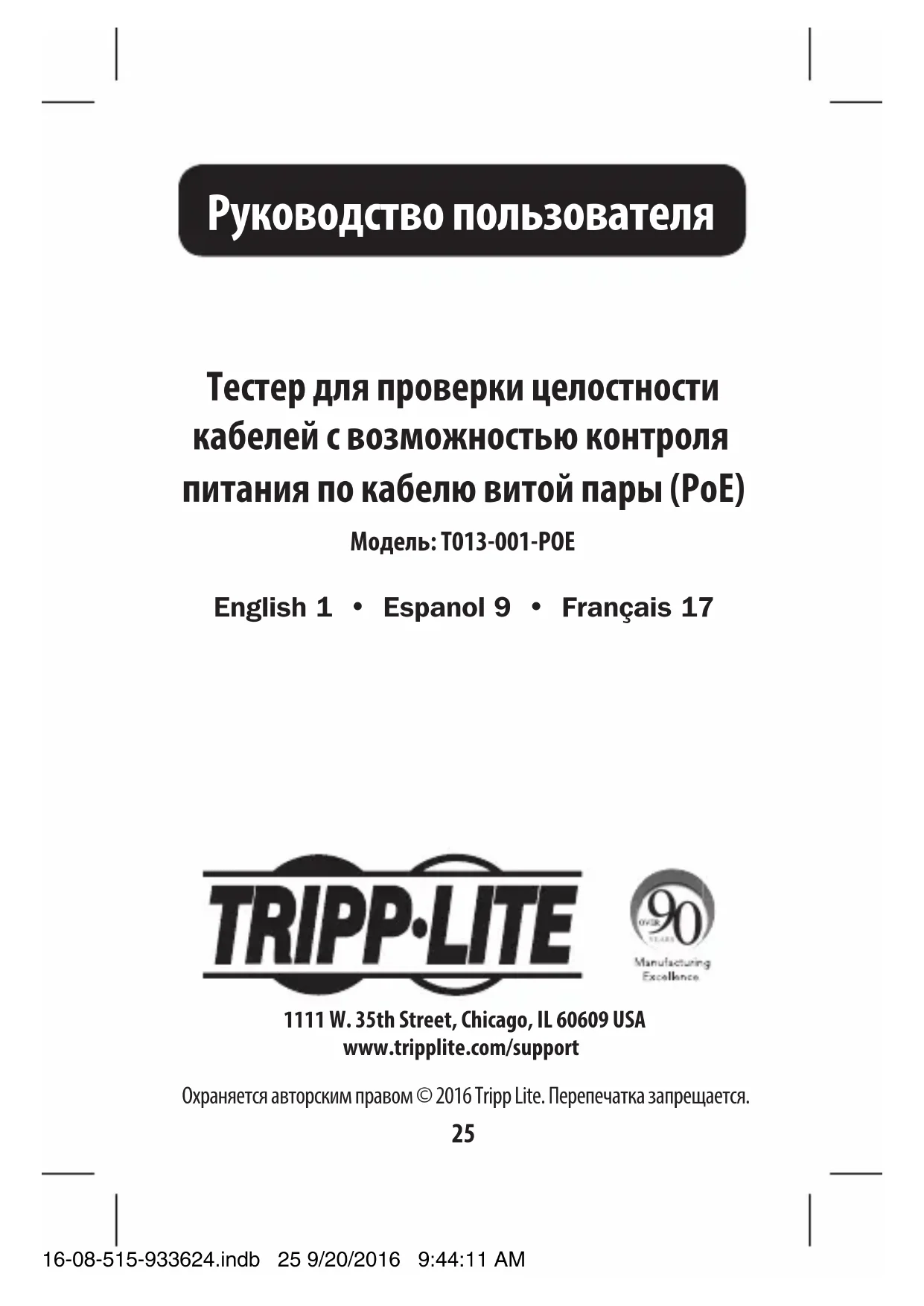

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T013001POE Tripp Lite

• Основной проверочный модуль

• Дистанционный проверочный модуль

• Руководство пользователя

• Универсальный тестер для проверки целостности кабелей включает в себя основной проверочный модуль со съемным дистанционным проверочным модулем

• Обеспечивает проверку возможности использования кабелей для подключения элементов оборудования с установлением наличия или отсутствия соединения, короткого замыкания или кросс-соединения

• Может использоваться для проверки кабелей RJ11 и RJ45

• Рассчитан на использование для проверки Ether- net-кабелей в процессе работы с целью контроля присутствия сигналов питания и передачи данных

• Обеспечивает возможность установления типа оборудования подачи питания (Endspan, Midspan или оба типа совместно)

• Позволяет определять используемый стандарт PoE – IEEE 802.3af (15,4 Вт PoE) или IEEE 802.3at (30 Вт PoE+)

• Компактная конструкция, специально предназначенная для системотехников и монтажников 16-08-515-933624.indb 26 9/20/2016 9:44:11 AM27 Проверка целостности Примечания:

• При проверке целостности кабелей последние должны быть обесточены.

• В случае потускнения светодиодных индикаторов или длительного перерыва в использовании тестера замените 9-вольтовую батарею. При проверке несмонтированного соединительного кабеля основной и дистанционный проверочные модули могут оставаться неразъединенными. При проверке смонтированного кабеля дистанционный модуль должен быть отсоединен от основного. Подключите один конец кабеля к соответствующему разъему основного проверочного модуля, а другой его конец — к соответствующему разъему дистанционного проверочного модуля. Если изделие используется впервые, вставьте 9-вольтовую батарею в батарейный отсек основного модуля. После установки батареи для начала проверки требуется всего лишь подключить нужный кабель и щелкнуть выключателем питания устройства (On/O). При переводе выключателя в положение On ("Вкл") светодиодные индикаторы во время проверки мигают с высокой частотой, а при переводе в положение S — с низкой частотой. В остальном проверка выполняется одинаково для обоих случаев. 16-08-515-933624.indb 27 9/20/2016 9:44:11 AM28 Проверка целостности При установлении соединения между двумя концами кабеля светодиодные индикаторы контактов поочередно загораются, обозначая те контакты, для которых соединение обнаружено (номера задействованных контактов указаны в приведенном ниже списке). Контакты, для которых соответствующие индикаторы не загораются при проверке кабеля/разъема, являются разомкнутыми.

• RJ45 (UTP): контакты 1-8 должны быть подключены

• RJ45 (STP): контакты 1-8 и контакт S/G должны быть

• RJ11: кабели RJ11 могут быть 2-проводными, 4-проводными или 6-проводными. В 2-проводных кабелях RJ11 используются контакты 3 и 4, в 4-проводных кабелях — контакты 2-5, а в 6-проводных кабелях — контакты 1-6. Разомкнутое соединение Если какие-либо провода внутри кабеля не обеспечивают соединения между его концами, то светодиодные индикаторы контактов, соответствующие таким проводам, не загораются ни на основном, ни на дистанционном проверочном модуле. Если подключен только один провод, то не загорается ни один из светодиодных индикаторов контактов на основном и дистанционном проверочных

16-08-515-933624.indb 28 9/20/2016 9:44:11 AM29 Проверка целостности Отсутствие соединения При отсутствии соединения между разъемами проверяемого кабеля не загорается ни один из светодиодных индикаторов контактов на основном и дистанционном проверочных модулях. Результат: либо кабель не вставлен в разъем дистанционного проверочного модуля, либо не установлено исправных соединений между концами кабеля. Кросс-соединение Если провода внутри кабеля пересекаются между собой — как, например, в кабеле с перекрестной разводкой — то светодиодные индикаторы любого(-ых) контакта(-ов), для которых обнаружено соединение, загораются и обозначают тем самым пересекающиеся контакты. Короткое замыкание В случае короткого замыкания двух или более проводов светодиодные индикаторы контактов соответствующих проводов загораются только на основном проверочном

16-08-515-933624.indb 29 9/20/2016 9:44:11 AM30 Определение наличия и типа питания по кабелю витой пары (PoE) Примечание. В случае потускнения светодиодных индикаторов или длительного перерыва в использовании тестера замените 9-вольтовую

1. Если изделие используется впервые, вставьте 9-вольтовую

батарею в батарейный отсек основного модуля.

2. Подключите свободный конец кабеля локальной сети,

идущего от источника питания PoE, к разъему PoE основного проверочного модуля.

3. Переведите выключатель питания основного

проверочного модуля в положение On (Вкл).

4. Возможные результаты проверки представлены в

приведенной ниже таблице: D1 D2 D3 D4 Результаты

Получение питания типа Endspan (12/36) по стандарту IEEE 802.3af (15,4 Вт PoE) X X Получение питания типа Endspan (12/36) по стандарту IEEE 802.3at (30 Вт PoE+)

Получение питания типа Midspan (45/78) по стандарту IEEE 802.3af (15,4 Вт PoE) X X Получение питания типа Midspan (45/78) по стандарту IEEE 802.3at (30 Вт PoE+) X X Получение питания типа Endspan (12/36) и типа Mid- span (45/78) по стандарту IEEE 802.3af (15,4 Вт PoE) X X X X Получение питания типа Endspan (12/36) и типа Mid- span (45/78) по стандарту IEEE 802.3at (30 Вт PoE+) 16-08-515-933624.indb 30 9/20/2016 9:44:11 AM31

Ограниченная гарантия сроком 1 год Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. 16-08-515-933624.indb 31 9/20/2016 9:44:11 AM32

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу “один за один” и/или на эквивалентной основе (в зависимости от конкретной страны)

• Отправку нового оборудования на переработку после окончательной выработки его

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 16-08-515 93-3624_RevA 16-08-515-933624.indb 32 9/20/2016 9:44:11 AM
