РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U44406NDBC Tripp Lite

/ DVI Mодели: (Зарядный порт) U444-06N-D-C, U444-06N-DB-C (Порт концентратора USB-A + зарядный порт)

U444-06N-DU-C, U444-06N-DUB-C

(Порт Gigabit Ethernet + порт концентратора USB-A + зарядный порт)

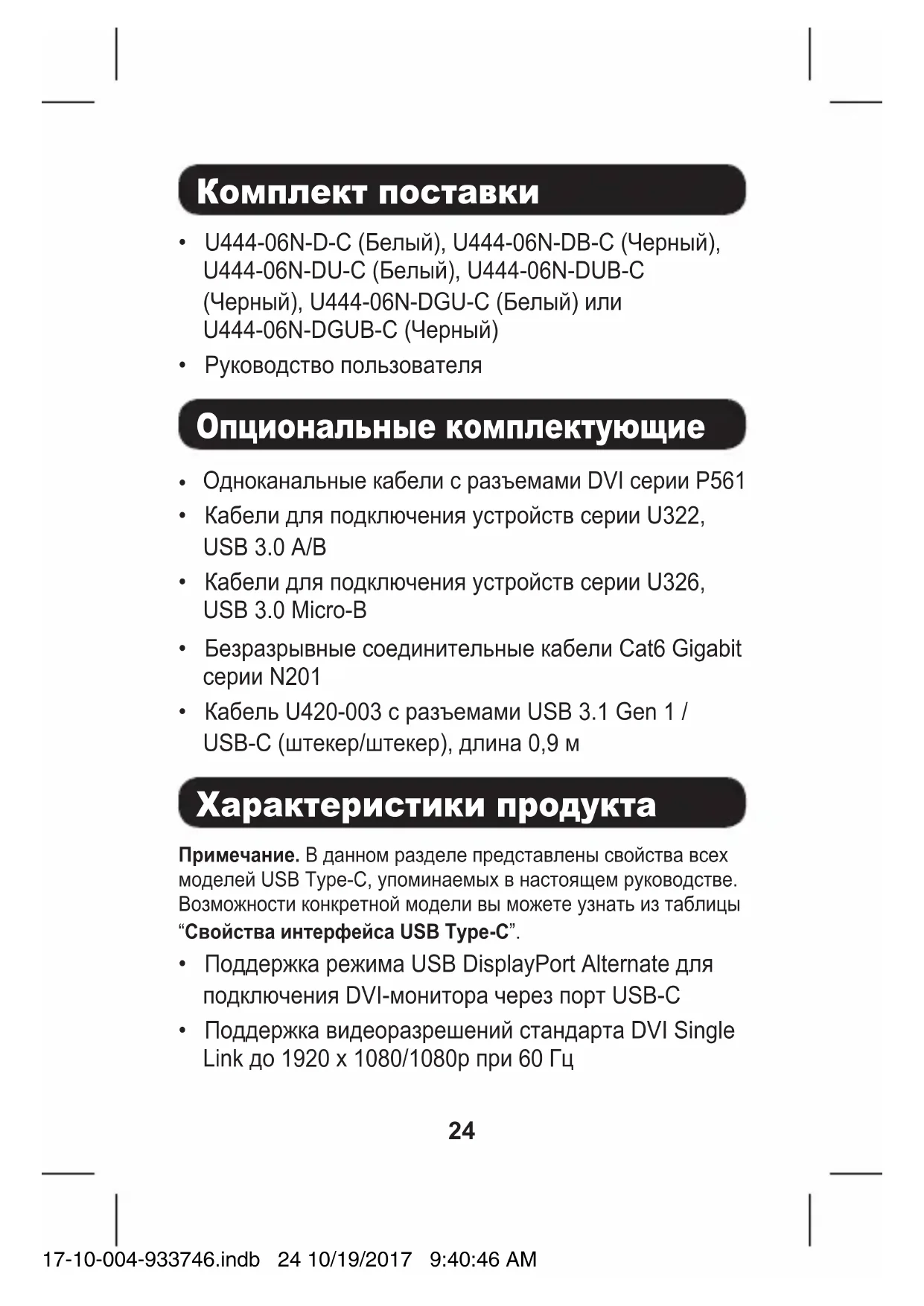

• Руководство пользователя Примечание. В данном разделе представлены свойства всех моделей USB Type-C, упоминаемых в настоящем руководстве. Возможности конкретной модели вы можете узнать из таблицы “Свойства интерфейса USB Type-C”.

• Поддержка режима USB DisplayPort Alternate для подключения DVI-монитора через порт USB-C

• Поддержка видеоразрешений стандарта DVI Single Link до 1920 x 1080/1080p при 60 Гц Опциональные комплектующие

Одноканальные кабели с разъемами DVI серии P561

• Кабели для подключения устройств серии U322,

• Кабели для подключения устройств серии U326, USB 3.0 Micro-B

• Безразрывные соединительные кабели Cat6 Gigabit серии N201

• Кабель U420-003 с разъемами USB 3.1 Gen 1 / USB-C (штекер/штекер), длина 0,9 м 17-10-004-933746.indb 24 10/19/2017 9:40:46 AM25 Характеристики продукта Свойства интерфейса USB Type-C

Зарядный порт USB-C ДА

• Поддержка скоростей передачи данных через интерфейс DVI на уровне 6,75 Гбит/с (2,25 Гбит/с на

• Порт Ethernet поддерживает скорости передачи данных по сети 10/100/1000 Мбит/с

• Порт концентратора USB-A поддерживает скорости передачи данных до 5 Гбит/с и обратно совместим с интерфейсами USB предшествующих поколений

• Зарядный порт USB-C для зарядки устройств

• Зарядный порт USB-C поддерживает входное питание 20 В / 3 А (60 Вт)

• Подключение по технологии Plug-and-play без необходимости использования каких-либо программ или драйверов 17-10-004-933746.indb 25 10/19/2017 9:40:46 AM26

Примечание. Если данное устройство подключено к порту USB-C компьютера и к сети через кабели Cat5e/6, то сетевое соединение устанавливается автоматически. При отсутствии соединения оно может быть установлено вручную со страницы сетевых настроек компьютера. Например, на устройстве Mac следует перейти в раздел Network (“Сеть”) в меню System Preferences (“Параметры системы”, нажать на кнопку ‘Assist Me’ (“Требуется помощь”) для вызова утилиты Network Setup Assistant (“Помощник настройки сетевых параметров”), а затем следовать подсказкам для установления соединения.

1. Подключите разъем USB Type-C переходника к

порту USB-C своего портативного компьютера, планшета или другого устройства.

2. Соедините DVI-порт переходника с DVI-портом

монитора при помощи DVI-кабеля (например, одного из предлагаемых компанией Tripp Lite DVI- кабелей серии P561).

3. Зарядите свое устройство, соединив его порт для

зарядки USB-C с портом USB-C переходника.

4. Подключите USB-устройство к концентраторному

порту USB-A переходника.*

5. Подключите порт RJ45 переходника к сети с

помощью кабеля UTP (например, одного из предлагаемых компанией Tripp Lite кабелей Cat6 серии N201).* *Возможности своего изделия см. в разделе “Свойства интерфейса USB Type-C”. 17-10-004-933746.indb 26 10/19/2017 9:40:46 AM27

Входные разъемы USB USB-C (штекерный) Зарядный USB-C (гнездовой) Выходные разъемы DVI DVI (гнездовой) USB Н/П USB-A (гнездовой) Ethernet Н/П RJ45 (гнездовой) Условия эксплуатации Диапазон рабочих

От 0 до 45°C Рабочий диапазон

Относительная влажность от 10 до 85%, без образования конденсата Диапазон температур

От -10 до 70°C Диапазон влажности при хранении Относительная влажность от 5 до 90%, без образования конденсата Требования к электропитанию Зарядный порт USB-C Поддержка входного питания до 20 В / 3 А (60 Вт) Порт USB 3.0 Н/П Обеспечение выходного питания до 5 В / 1 А (5 Вт) Технические характеристики 17-10-004-933746.indb 27 10/19/2017 9:40:46 AM28 Гарантийные обязательства ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 3 ГОД Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение три (3) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ

КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ

ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. 17-10-004-933746.indb 28 10/19/2017 9:40:46 AM29 Гарантийные обязательства Информация для клиентов компании Tripp Lite о соблюдении требований директивы ЕС об отходах электрического и электронного оборудования (WEEE) Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от

• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 17-10-004 93-3746_RevB 17-10-004-933746.indb 29 10/19/2017 9:40:47 AM
