Type de produit	Adaptateur USB-C vers DVI avec concentrateur
Marque	Tripp Lite
Modèles compatibles	U444-06N-D-C, U444-06N-DB-C, U444-06N-DU-C, U444-06N-DUB-C, U444-06N-DGU-C, U444-06N-DGUB-C
Connecteur d'entrée	USB-C mâle
Connecteurs de sortie	DVI femelle, USB-A femelle (selon modèle), RJ45 femelle (selon modèle), USB-C femelle pour charge
Résolution vidéo max	1920 x 1080 @ 60 Hz (DVI liaison unique)
Débit de données DVI	6,75 Gbps (2,25 Gbps par canal)
Débit Ethernet	10/100/1000 Mbps (sur modèles avec port RJ45)
Débit port USB-A	Jusqu'à 5 Gbps (rétrocompatible USB 2.0/1.1)
Alimentation entrée charge USB-C	Jusqu'à 20 V, 3 A (60 W)
Alimentation sortie port USB-A	Jusqu'à 5 V, 1 A (5 W)
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température d'entreposage	-10 °C à 70 °C
Humidité d'entreposage	5 % à 90 % HR (sans condensation)
Garantie	3 ans (limitée)
Compatibilité système	Plug-and-play, aucun pilote nécessaire
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas utiliser pour des dispositifs de maintien de la vie. Débrancher avant nettoyage.
Accessoires optionnels	Câbles DVI série P561, câbles USB 3.0 séries U322/U326, câbles Cat6 série N201, câble USB-C U420-003

FOIRE AUX QUESTIONS - U44406NDBC Tripp Lite

Quels sont les modèles couverts par ce manuel ?

Ce manuel couvre les modèles U444-06N-D-C (blanc), U444-06N-DB-C (noir), U444-06N-DU-C (blanc), U444-06N-DUB-C (noir), U444-06N-DGU-C (blanc) et U444-06N-DGUB-C (noir).

Comment connecter l'adaptateur à un moniteur DVI ?

Branchez le connecteur USB-C de l'adaptateur sur votre ordinateur. Reliez ensuite le port DVI de l'adaptateur à votre moniteur à l'aide d'un câble DVI (ex. série P561).

Puis-je recharger mon appareil via l'adaptateur ?

Oui, le port USB-C de charge de l'adaptateur accepte une entrée jusqu'à 20 V, 3 A (60 W). Branchez simplement le chargeur de votre appareil sur ce port.

Quel débit réseau supporte le port Ethernet (sur modèles compatibles) ?

Le port RJ45 prend en charge des vitesses 10/100/1000 Mbps (Gigabit Ethernet). Utilisez un câble Cat5e/6 pour une connexion optimale.

Quelle résolution vidéo maximale est prise en charge ?

L'adaptateur supporte une résolution DVI liaison unique allant jusqu'à 1920 x 1080 @ 60 Hz.

L'adaptateur est-il compatible avec les systèmes d'exploitation Mac et Windows ?

Oui, il est plug-and-play et ne nécessite aucun pilote. Il fonctionne sous Windows, macOS et autres systèmes supportant USB-C.

Comment nettoyer l'adaptateur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée de 3 ans contre les vices de matériaux et de fabrication. Pour toute réclamation, contactez le service après-vente.

Puis-je connecter plusieurs périphériques USB via l'adaptateur ?

Oui, les modèles équipés d'un port concentrateur USB-A (femelle) permettent de brancher un périphérique USB. Le débit peut atteindre 5 Gbps et est rétrocompatible avec USB 2.0/1.1.

Que faire si la connexion réseau n'est pas automatique ?

Si le réseau n'est pas détecté, configurez-le manuellement dans les paramètres réseau de votre ordinateur. Sur Mac, utilisez l'Assistant de configuration réseau dans les Préférences Système.

MODE D'EMPLOI U44406NDBC Tripp Lite

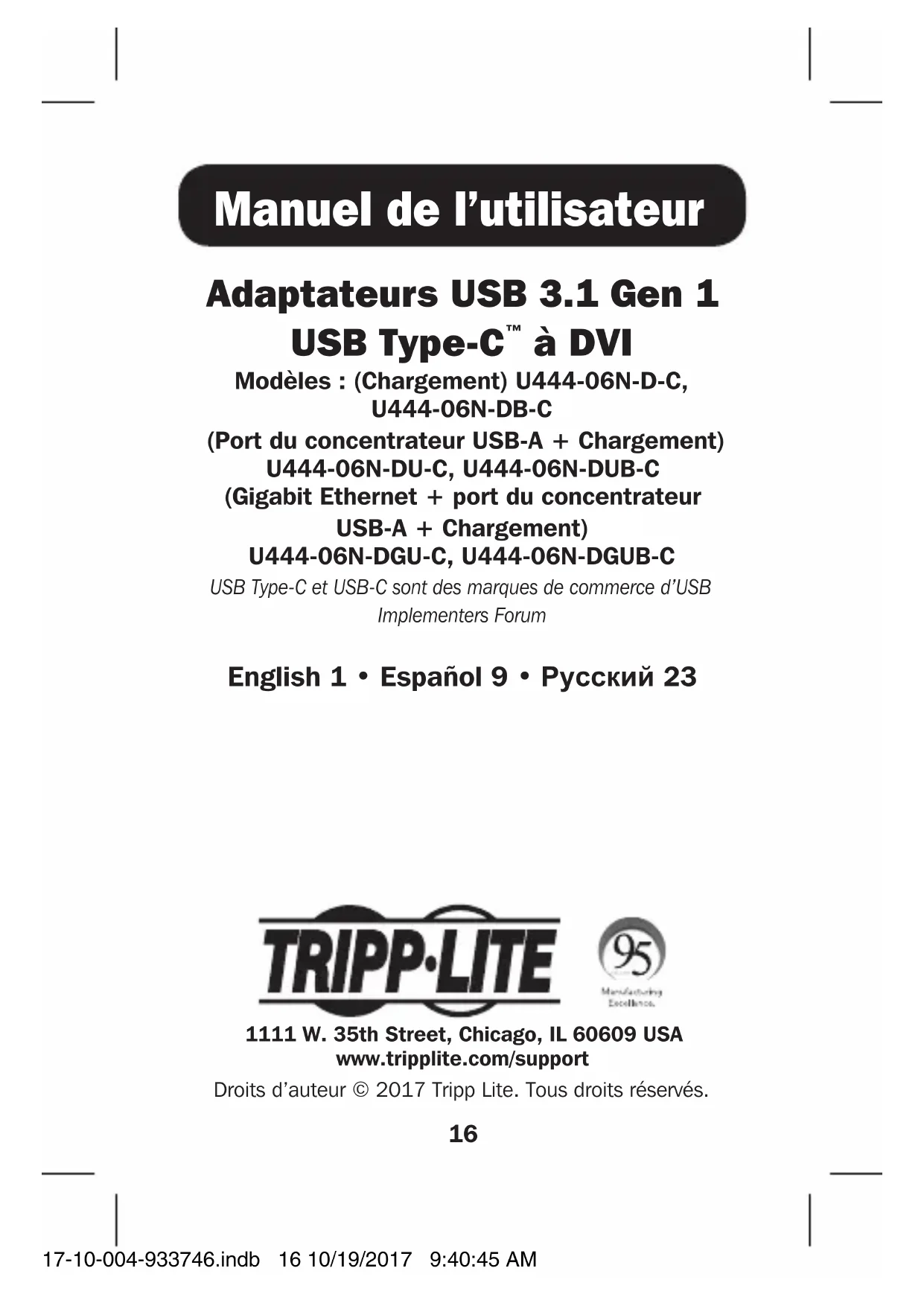

Manuel de l'utilisateur

Adaptateurs USB 3.1 Gen 1 USB Type-C™ à DVI

Modèles : (Chargement) U444-06N-D-C, U444-06N-DB-C

(Port du concentrateur USB-A + Chargement)

(Gigabit Ethernet + port du concentrateur

USB-A + Chargement)

USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum

English 1 • Español 9 • Русский 23

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

L'emballage inclut

• U444-06N-D-C (blanc), U444-06N-DB-C (noir), U444-06N-DU-C (blanc), U444-06N-DUB-C (noir), U444-06N-DGU-C (blanc) ou U444-06N-DGUB-C (noir)
  • Manuel de l'utilisateur

Accessoires en option

• Câbles à liaison unique DVI de série P561
• Câbles de l'appareil A/B USB 3.0 de série U322
• Câbles de l'appareil Micro-B USB 3.0 de série U326
• Cordon de raccordement anticoupure Gigabit Cat6 de la série N201
• Câble U420-003 USB 3.1 A Gen1 USB-C mâle/mâle – 0,91 m (3 pi)

Caractéristiques du produit

Remarque : Cette section établit la liste des caractéristiques de tous les modèles USB Type-C mentionnés dans ce manuel. Consulter le tableau Caractéristiques USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Prend en charge le mode alternatif USB DisplayPort pour connecter un DVI via un port USB-C
• Prend en charge des résolutions vidéo DVI à liaison unique pouvant atteindre 1920 x 1080/1080p @ 60 Hz

Caractéristiques du produit

• Prend en charge des taux de transfert de données numériques DVI de 6,75 Gbps (2,25 Gbps par canal)
• Le port Ethernet prend en charge de véritables vitesses de réseau de 10/100/1 000 Mbps.
• Le port du concentrateur USB-A prend en charge des taux de transfert de données pouvant atteindre jusqu'à 5 Gbps; rétrocompatible avec les générations USB précédentes
• Port de chargement USB-C pour charger votre appareil
• Le port USB-C prend en charge une entrée de puissance jusqu'à 20 V 3 A (60 W)
• Prêt à l'emploi; aucun logiciel ou gestionnaire de périphérique requis

Caractéristiques USB Type-C

Remarque : Lorsque l'appareil est raccordé au port USB-C de votre ordinateur et à un réseau via un câble Cat5e/6, un raccordement au réseau sera automatiquement établi. Si aucun raccordement n'a été établi, un raccordement peut être établi manuellement depuis la page des paramètres réseau de l'ordinateur. Par exemple, sur un Mac, se rendre à la section Network (réseau) qui se trouve dans System Preferences (préférences du système), cliquer sur le bouton « Assist Me » (Obtenir de l'aide) pour accéder à Network Setup Assistant (assistant à la configuration du réseau), puis suivre les messages-guides pour établir une connexion.

1. Raccorder le connecteur USB Type-C de l'adaptateur au port USB-C de l'ordinateur portable, de la tablette ou de tout autre appareil.
2. Raccorder le port DVI de l'adaptateur au port DVI du moniteur en utilisant un câble DVI (comme les câbles DVI de la série P561 de Tripp Lite).
3. Recharger l'appareil en connectant son chargeur USB-C au port USB-C de l'adaptateur.
4. Raccorder un appareil USB au port du concentrateur USB-A de l'adaptateur.*
5. Raccorder le port RJ45 de l'adaptateur à un réseau en utilisant un câble UTP (comme les câbles Cat6 de la série N201 de Tripp Lite.)*

*Consulter le tableau des caractéristiques USB Type-C pour les caractéristiques prises en charge par votre appareil.

Caractéristiques techniques

Modèles	U444-06N-D-C	U444-06N-DB-C	U444-06N-DU-C	U444-06N-DUB-C	U444-06N-DGU-C	U444-06N-DGUB-C
Connecteurs-Entrée
USB USB-C (Mâle)
Chargement USB-C (Femelle)
Connecteurs-Sortie
DVI DVI (Femelle)
USB S/O USB-A (Femelle)
Ethernet S/O					RJ45(Femelle)
Écologique
Température de fonctionnement	0^ à 45^
Humidité de fonctionnement	10 % to 85 % HR, sans condensation
Température d'entreposage	-10^ à 70^
Humidité d'entreposage	5 % to 90 % HR, sans condensation
Besoins en matière de puissance
Port de chargement USB-C	Prend en charge une entrée jusqu'à 20 V 3 A (60 W)
Port USB 3.0 S/O			Fournit une sortie jusqu'à 5 V 1 A (5 W)

Garantie

GARANTIE LIMITÉE DE 3 ANS

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES.

Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

L'information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne)

Sous les directives et règlements de déchet d'équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
