РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U44406NHD4K6B Tripp Lite

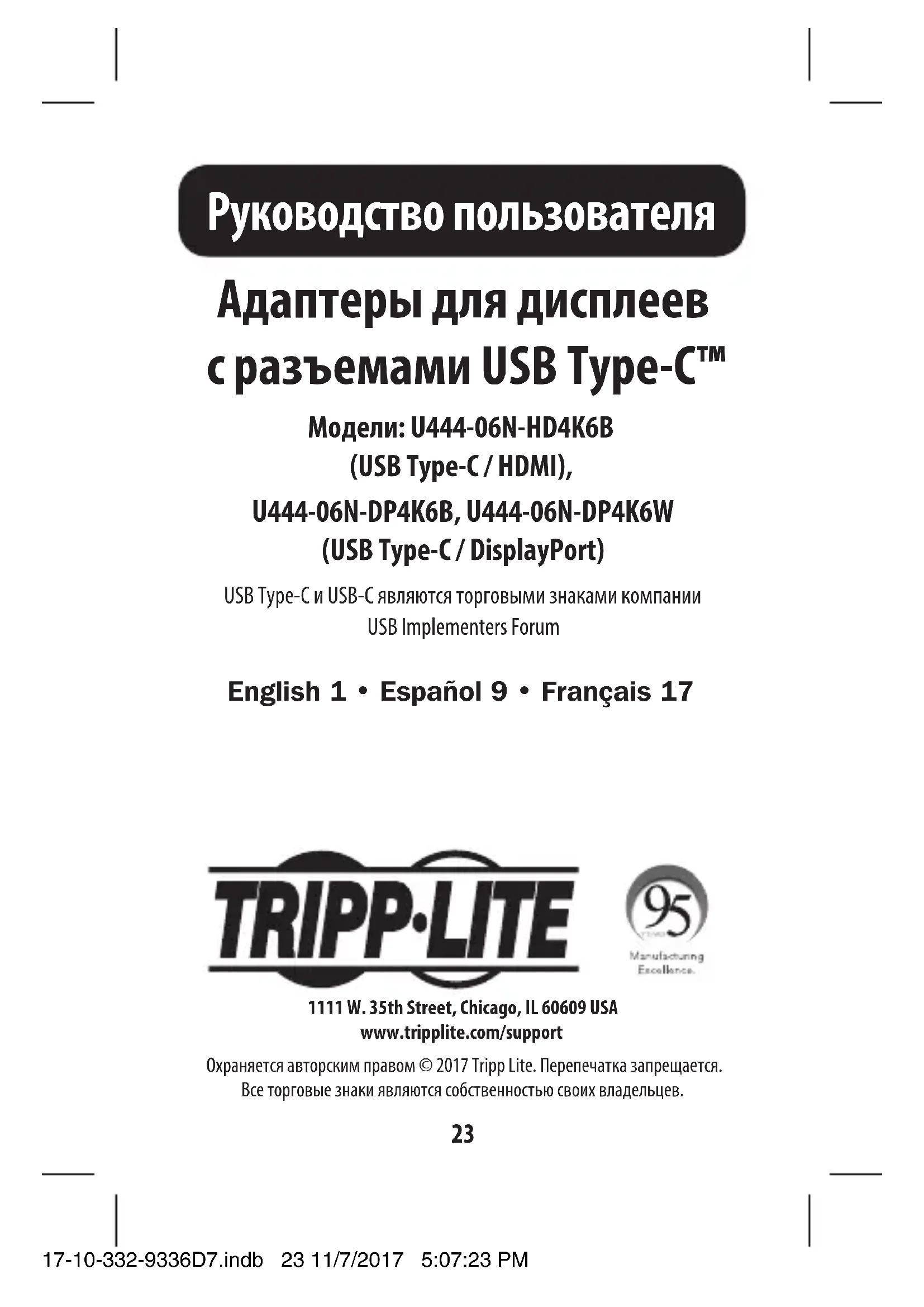

Руководство пользователя

Адаптеры для дисплеев с разъемами USB Type-С™

Модели: U444-06N-HD4K6B

(USB Type-C / HDMI),

USB Type-C и USB-C являются торговыми знаками компании

USB Implementers Forum

English 1 • Español 9 • Français 17

TRIPP·LITE

Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается.

Все торговые знаки являются собственностью своих владельцев.

Характеристики продукта

• Возможность подключения дополнительного монитора 4K HDMI или DisplayPort™ через порт USB-C или Thunderbolt™ 3 портативного компьютера, планшета или другого устройства
• Поддержка режима USB DisplayPort Alternate, позволяющая передавать аудио-/видеосигнал через порт USB Type-C смартфона, планшета, устройства Ultrabook или компьютера
• Модель U444-06N-HD4K6B поддерживает видеоразрешения HDMI 2.0а до 4096 x 2160 (4K x 2K) при 60 Гц, а также обеспечивает совместимость с HDCP 2.2
• Модели U444-06N-DP4K6B и U444-06N-DP4K6W поддерживает видеоразрешения до 3840 x 2160, UHD 4K (4K x 2K) при 60 Гц
• Поддержка до 24-битового кодирования цвета (по 8 бит на канал)
• Поддержка скоростей передачи данных 5,4 Гбит/с (HBR2), 2,7 Гбит/с (HBR) и 1,62 Гбит/с (RBR) в каждом канале
• Поддержка аудиоформата объемного звучания 7.1 surround sound
  • Совместимость с портами Thunderbolt 3
• Предназначены специально для использования с устройствами MacBook ^® , Google Chromebook Pixel ^™ и компьютерами с поддержкой интерфейса USB Type-C

Характеристики продукта

• Изящная конструкция отличается идеально подходит в качестве дорожного устройства, легко помещаясь в сумму для портативного компьютера в то время, когда оно не используется
• Настройка подключаемых устройств по технологии Plug-and-Play без необходимости использования программного обеспечения или драйверов

Содержимое упаковки

• Устройство мод. U444-06N-HD4K6B, U444-06N-DP4K6B или U444-06N-DP4K6W
• Руководство пользователя

Системные требования

• Устройство с разъемом USB Type-C или Thunderbolt 3, поддерживающее режим USB DisplayPort Alternate
• Монитор DisplayPort или HDMI

Опциональные комплектующие

• Высокоскоростные HDMI-кабели серии P568
• Высокоскоростные кабели высшего качества P569-XXX-CERT с разъемами, имеющими захватные приспособления
• Кабели DisplayPort серии P580

Установка

1. Подключите разъем USB Type-C адаптера к порту USB Type-C своего смартфона, планшета, устройства Ultrabook или компьютера.
2. Подключите порт DisplayPort или HDMI адаптера к монитору с помощью кабеля DisplayPort или HDMI (например, предлагаемых компанией Tripp Lite кабелей DisplayPort серии P580 или кабелей HDMI серии P568).
3. На дополнительном мониторе появляется видеоизображение. Установите индивидуальные параметры отображения видеосигнала на дополнительном мониторе, используя соответствующие настройки своего устройства.

Технические характеристики

	U444-06N-HD4K6B	U444-06N-DP4K6B / U444-06N-DP4K6W
Входные разъемы
USB USB-C (штекерный)
Выходные разъемы
Ethernet HDMI (гнездовой) DisplayPort (гнездовой)
Видео
Максимальное разрешение 4096 x	2160, UHD 4K при 60 Гц 3840 x 2160,	UHD 4K при 60 Гц
Разрядность цвета 24-битовое кодирование цвета (по 8 бит на канал)
Условия эксплуатации
Диапазон рабочих температур От -	20° до 70°C
Диапазон температур хранения От	-20° до 85°C
Относительная влажность Отн. влажность от 5 до 90%, без образования конденсата

Гарантийные обязательства

Ограниченная гарантия 3 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение три (3) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
