MODE D'EMPLOI T013001POE Tripp Lite

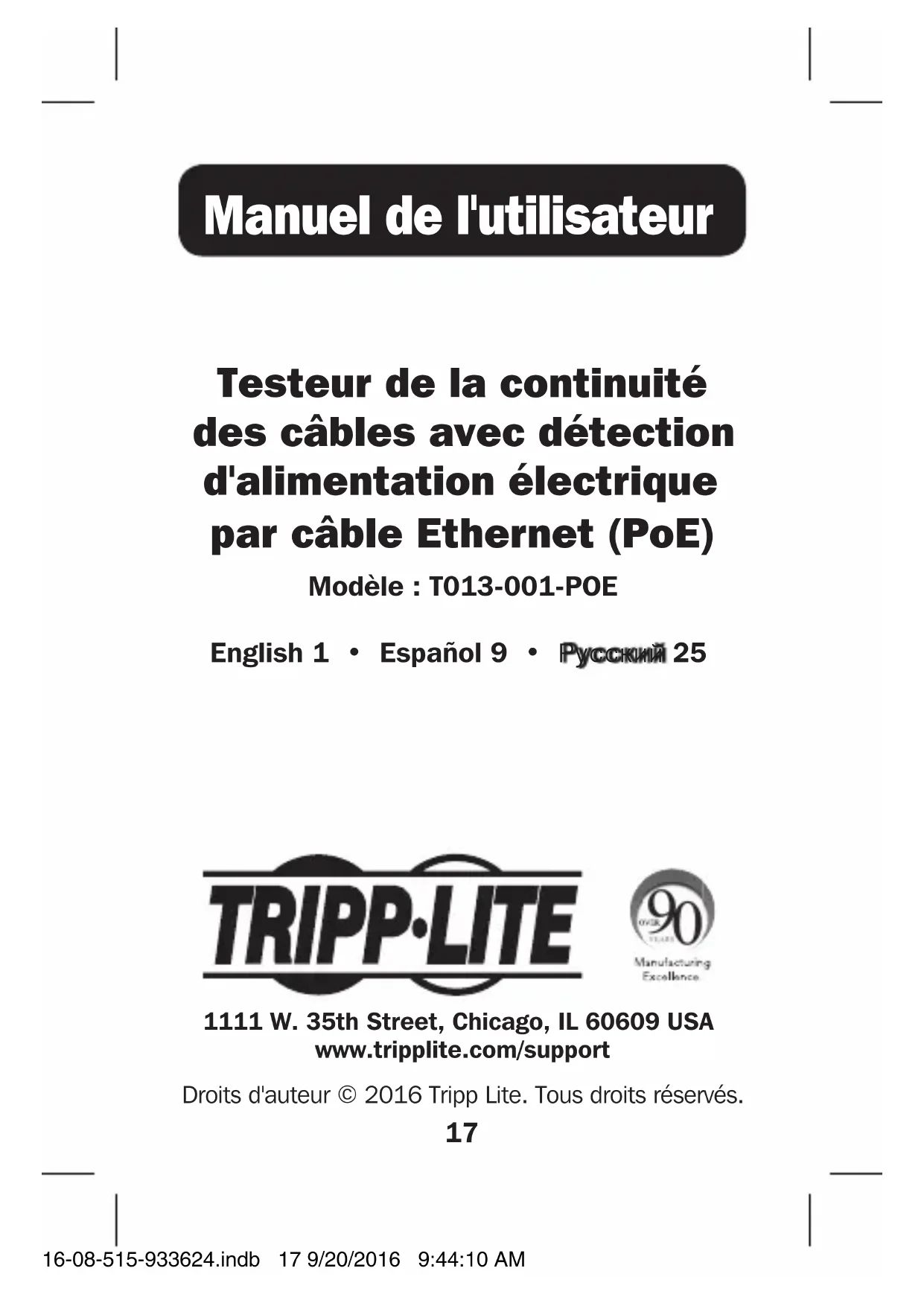

• Manuel de l'utilisateur

• Le testeur de câblage tout-en-un combine un testeur principal avec un testeur à distance amovible.

• Vérifier la connectivité des câbles pour déter- miner une connexion, l'absence de connexion, un court-circuit ou une connexion croisée.

• Capable de tester des câbles RJ11 et RJ45

• Tester des câbles Ethernet sous tension pour déterminer s'il y a du courant et des données

• Identifier le type d'équipement de source d'ali- mentation dans un réseau (Endspan, Midspan ou les deux)

• Identifier l'alimentation électrique par câble Ethernet (PoE) standard utilisée – IEEE 802.3af (15,4 W PoE) ou IEEE 802.3at (30 W PoE+)

• Conception compacte spécifiquement conçue pour les intégrateurs et les installateurs de systèmes 16-08-515-933624.indb 18 9/20/2016 9:44:10 AM19 Test de la continuité Remarques :

• Les câbles électrifiés ne peuvent pas être utilisés lors d'un test de la continuité.

• Si des voyants à DEL semblent faibles ou si le testeur n'a pas été utilisé pendant une période prolongée, remplacer la batterie de 9 V. Au moment d'effectuer un test sur un cordon de raccordement non installé, le testeur principal et le testeur à distance peuvent rester connectés. Lors du test d'un câble installé, le testeur à distance n'aura pas à être retiré du testeur principal. Raccorder une extrémité du câble au connecteur approprié sur le testeur principal et l'autre extrémité du câble au connecteur approprié sur le testeur à distance. Si c'est la première fois que le produit est utilisé, insérer une batterie de 9 V dans le compartiment de la batterie du testeur principal. Après avoir inséré la batterie, effectuer un test est aussi simple que de raccorder le câble souhaité et d'appuyer sur le commutateur On/Off (marche/ arrêt) de l'appareil. Mettre le commutateur en position On (marche) fera clignoter rapidement les voyants à DEL durant le test, tandis que mettre le commutateur à la position S fera clignoter lentement les voyants à DEL. Sans quoi, le test est le même pour les deux. 16-08-515-933624.indb 19 9/20/2016 9:44:10 AM20 Test de la continuité Lorsqu'une connexion est établie entre une extrémité du câble à l'autre, les voyants à DEL des broches clignoteront successivement pour indiquer les broches pour lesquelles une connexion a été trouvée (voir les puces ci-dessous pour les listes des broches). Les broches qui ne s'allument pas pour un câble/ connecteur sont ouvertes.

• RJ45 (UTP) – Les broches 1 à 8 devraient être connectées.

• RJ45 (STP) – Les broches 1 à 8 et la broche S/G devraient être connectées

• RJ11 – Les câbles RJ11 peuvent avoir 2 fils, 4 fils ou 6 fils. Les câbles RJ11 à 2 fils utilisent les broches 3 et 4; les câbles à 4 fils utilisent les broches 2 à 5 et les câbles à 6 fils utilisent les broches 1 à 6. Connexion ouverte Si les fils d'un câble ne sont pas connectés d'une extrémité à l'autre, les voyants à DEL des broches pour ces fils ne s'allumeront pas sur le testeur principal ou le testeur à distance. Si un seul fil est connecté, aucun des voyants à DEL des broches sur le testeur principal et le testeur à distance ne sera allumé. 16-08-515-933624.indb 20 9/20/2016 9:44:10 AM21 Test de la continuité Aucune connexion Lorsqu’aucune connexion ne peut être trouvée entre les connecteurs d'un câble étant testé, aucun des voyants à DEL des broches sur le testeur principal et le testeur à distance ne s'allumera. Par conséquent, soit le câble n'est pas branché dans le connecteur sur le testeur à distance ou soit qu'aucune connexion intacte des broches n'est établie d'une extrémité du câble à l'autre. Croisé Si les fils du câble sont croisés — comme dans le cas d'un câble de croisement — les voyants à DEL des broches où une connexion est détectée seront allumés pour indiquer quelles broches sont croisées. Court-circuit S'il y a un court-circuit au niveau de deux fils ou plus, les voyants à DEL des broches pour les fils correspondants s'allumeront sur le testeur principal uniquement. 16-08-515-933624.indb 21 9/20/2016 9:44:11 AM22 Détection et identification de l'alimentation électrique par câble Ethernet (PoE) Remarque : Si les voyants à DEL semblent faibles ou si le testeur n'a pas été utilisé pendant une période prolongée, remplacer la batterie de 9 V.

1. Si c'est la première fois que le produit est

utilisé, insérer une batterie de 9 V dans le compartiment de la batterie du testeur principal.

2. Raccorder l'extrémité ouverte d'un câble

du réseau local provenant d'une source d'alimentation électrique par câble Ethernet (PoE) au port PoE du testeur principal.

3. Mettre le commutateur du testeur principal

en position On (marche).

4. Les résultats possibles du test sont indiqués

dans le tableau ci-dessous : D1 D2 D3 D4 Résultats X Reçoit de la puissance Endspan (12/36) en utilisant le IEEE 802.3af (15,4 W PoE) standard X X Reçoit de la puissance Endspan (12/36) en utilisant le IEEE 802.3at (30 W PoE+) standard X Recevant de la puissance Midspan (45/78) en utilisant le IEEE 802.3af (15,4 W PoE) standard X X Reçoit de la puissance Midspan (45/78) en utilisant le IEEE 802.3at (30 W PoE+) standard X X Recevant de la puissance Endspan (12/36) et Midspan (45/78) en utilisant le IEEE 802.3af (15,4 W PoE) standard X X X X Reçoit de la puissance Endspan (12/36) et Midspan (45/78) en utilisant le IEEE 802.3at (30 W PoE+) standard 16-08-515-933624.indb 22 9/20/2016 9:44:11 AM23 Garantie Garantie limitée de 1 an TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque. SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres. 16-08-515-933624.indb 23 9/20/2016 9:44:11 AM24 Garantie Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
