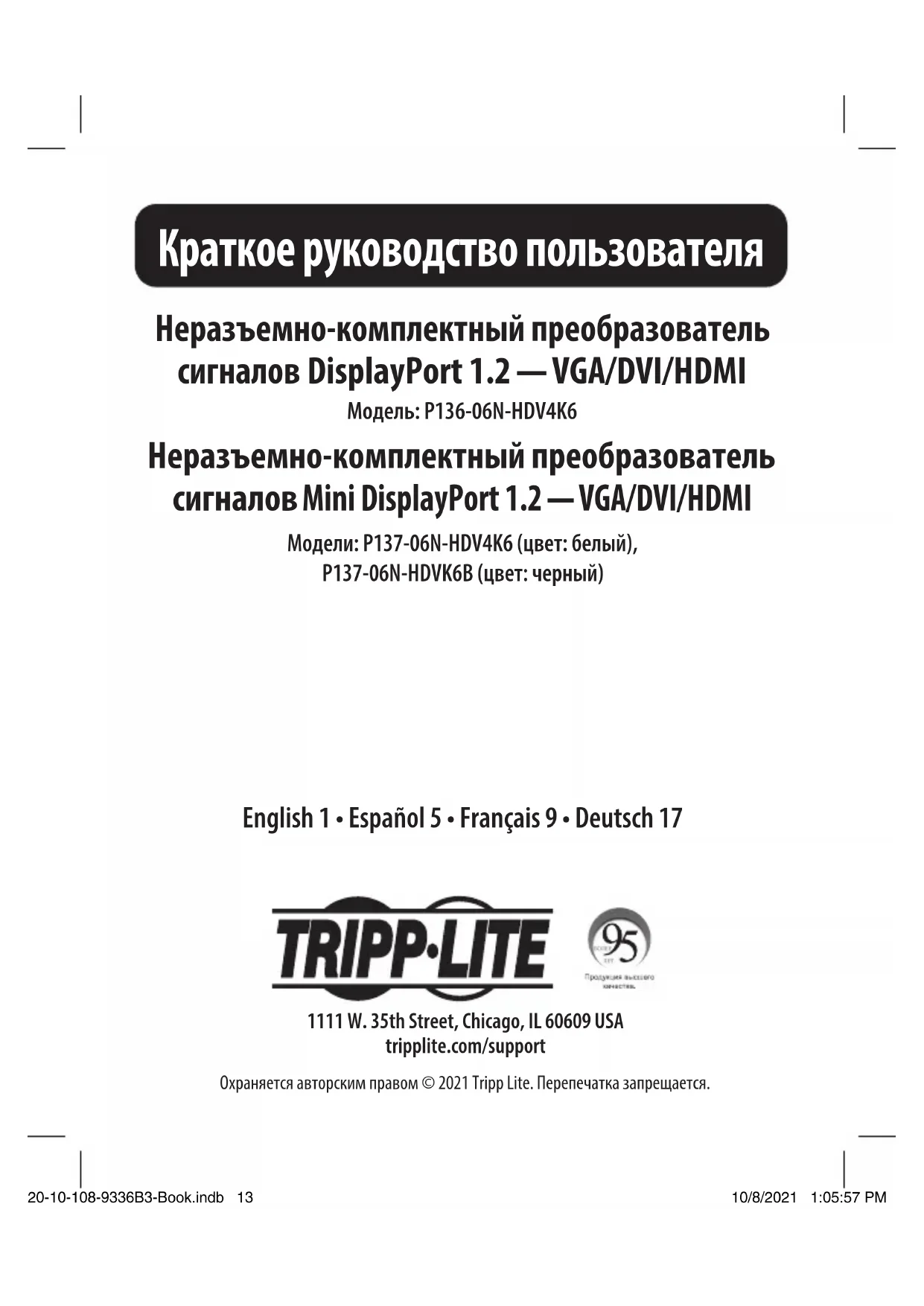

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ P13706NHDV4K6 Tripp Lite

DisplayPort 1.2 ― VGA/DVI/HDMI Модель: P136-06N-HDV4K6 Неразъемно-комплектный преобразователь

Mini DisplayPort 1.2 ― VGA/DVI/HDMI Модели: P137-06N-HDV4K6 (цвет: белый), P137-06N-HDVK6B (цвет: черный) 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. English 1 • Español 5 • Français 9 • Deutsch 17 20-10-108-9336B3-Book.indb 1320-10-108-9336B3-Book.indb 13 10/8/2021 1:05:57 PM10/8/2021 1:05:57 PM14 Характеристики изделия Системные требования

Обеспечивает подключение монитора VGA, DVI или HDMI к разъему DisplayPort или Mini DisplayPort портативного, планшетного или настольного ПК

• Максимальная универсальность для подключения к любому имеющемуся монитору

• Портативная конструкция с вмонтированным кабелем, идеально подходящая для использования в дороге и легко помещающаяся в сумке для ноутбука

Порт HDMI поддерживает видеоразрешения стандарта 4K UНD до 3840 x 2160 при 60 Гц согласно требованиям стандарта HDMI 2.0

Порт DVI поддерживает видеоразрешения одноканального уровня 1920 x 1080 (1080p)

• Порт VGA поддерживает видеоразрешения до 1920 x 1200, включая 1080p

Поддержка до 36-битового кодирования цвета (по 12 бит на канал) при разрешении 1080p

24-битового кодирования цвета (по 8 бит на канал) при разрешении 4K и частоте 60 Гц

Соответствует требованиям стандартов HDCP 2.2 для отображения современного видеоконтента с разрешением 4K

• Модели P137 совместимы с портом Thunderbolt™ на компьютерах Mac

• Отсутствие необходимости во внешнем источнике питания

• Устройство-источник с выходным портом DisplayPort или Mini DisplayPort

• Устройство отображения с входным портом VGA, DVI или HDMI Содержимое упаковки Oпциональные кoмплектующие

• P136-06N-HDV4K6, P137-06N-HDV4K6 (цвет: белый) или P137-06N-HDVK6B (цвет: черный)

• Краткое руководство пользователя

• VGA-кабель высокого разрешения мод. P502-006 с коаксиальным разъемом, длина 1,8 м

• Одноканальный кабель DVI-D мод. P561-006, длина 1,8 м

• Высокоскоростной HDMI-кабель высшего качества мод. P569-006-CERT, длина 1,8 м 20-10-108-9336B3-Book.indb 1420-10-108-9336B3-Book.indb 14 10/8/2021 1:05:57 PM10/8/2021 1:05:57 PM15 Технические характеристики Входной сигнал DisplayPort 1.2 или Mini DisplayPort 1.2 Выходной сигнал VGA, DVI и HDMI Диапазон частот вертикальной

50/60 Гц Максимальное разрешение HDMI 3840 x 2160 при 60 Гц (4K x 2K) Максимальное разрешение DVI 1920 x 1080 (1080p) Максимальное разрешение VGA 1920 x 1200, включая 1080p Максимальная длина кабеля 1,8 м для DVI и HDMI 3 м для VGA Диапазон рабочих температур От 0 до 45°C Рабочий диапазон влажности Относительная влажность от 10 до 85%, без образования

Диапазон температур хранения От -10 до 70°C Диапазон влажности при хранении Относительная влажность от 5 до 90%, без образования

Максимальная потребляемая мощность 400 мА

• Устройство рассчитано на одновременное подключение только одного монитора.

• Для подключения компьютера Mac к HDMI-монитору с аудиоканалом перейдите в меню "System Preferences" ("Системные настройки") и выберите опцию "Sound" ("Звук"). Затем нажмите на вкладку “Output” ("Выход") и выберите свое HDMI-устройство из списка. Примечание. Передача аудиосигнала через интерфейс DisplayPort или Mini DisplayPort доступна на всех моделях компьютеров Mac, выпущенных начиная с апреля 2010 г.

• При подключении монитора DVI или HDMI расстояние между преобразователем и монитором не должно превышать 1,8 м. При подключении монитора VGA указанное расстояние не должно превышать 3 м.

1. Подключите преобразователь к разъему DisplayPort или Mini DisplayPort своего компьютера или

2. Подключите монитор к порту VGA, DVI или HDMI преобразователя.

20-10-108-9336B3-Book.indb 1520-10-108-9336B3-Book.indb 15 10/8/2021 1:05:57 PM10/8/2021 1:05:57 PM16 Гарантийные обязательства Ограниченная гарантия сроком 3 года Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RМА — разрешение на возврат материалов) от компании TRIPP LITЕ или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный cервисный центр TRIPP LITЕ с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудовaние, поврежденное в pезультате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КOMMEРЧECKОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦEЛИ. B некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITЕ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, CЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБCТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В CЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОCТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. Информация о соблюдении требований Директивы WEEE для клиентов и партнеров по утилизации компании Tripp Lite (в странах Европейского союза) Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурсаВНИМАНИЕ! Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.20-10-108 93-36B3_RevC 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 20-10-108-9336B3-Book.indb 1620-10-108-9336B3-Book.indb 16 10/8/2021 1:05:57 PM10/8/2021 1:05:57 PM17 Kurzanleitung DisplayPort 1.2-zu-VGA/DVI/ HDMI All-in-One-Konverter Modell: P136-06N-HDV4K6 Mini DisplayPort 1.2-zu-VGA/ DVI/HDMI All-in-One-Konverter Modelle: P137-06N-HDV4K6 (Weiß), P137-06N-HDVK6B (Schwarz) 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. English 1 • Español 5 • Français 9 • Русский 13 20-10-108-9336B3-Book.indb 1720-10-108-9336B3-Book.indb 17 10/8/2021 1:05:57 PM10/8/2021 1:05:57 PM18 Produktmerkmale Systemanforderungen
