BEDIENUNGSANLEITUNG P13706NHDV4K6 Tripp Lite

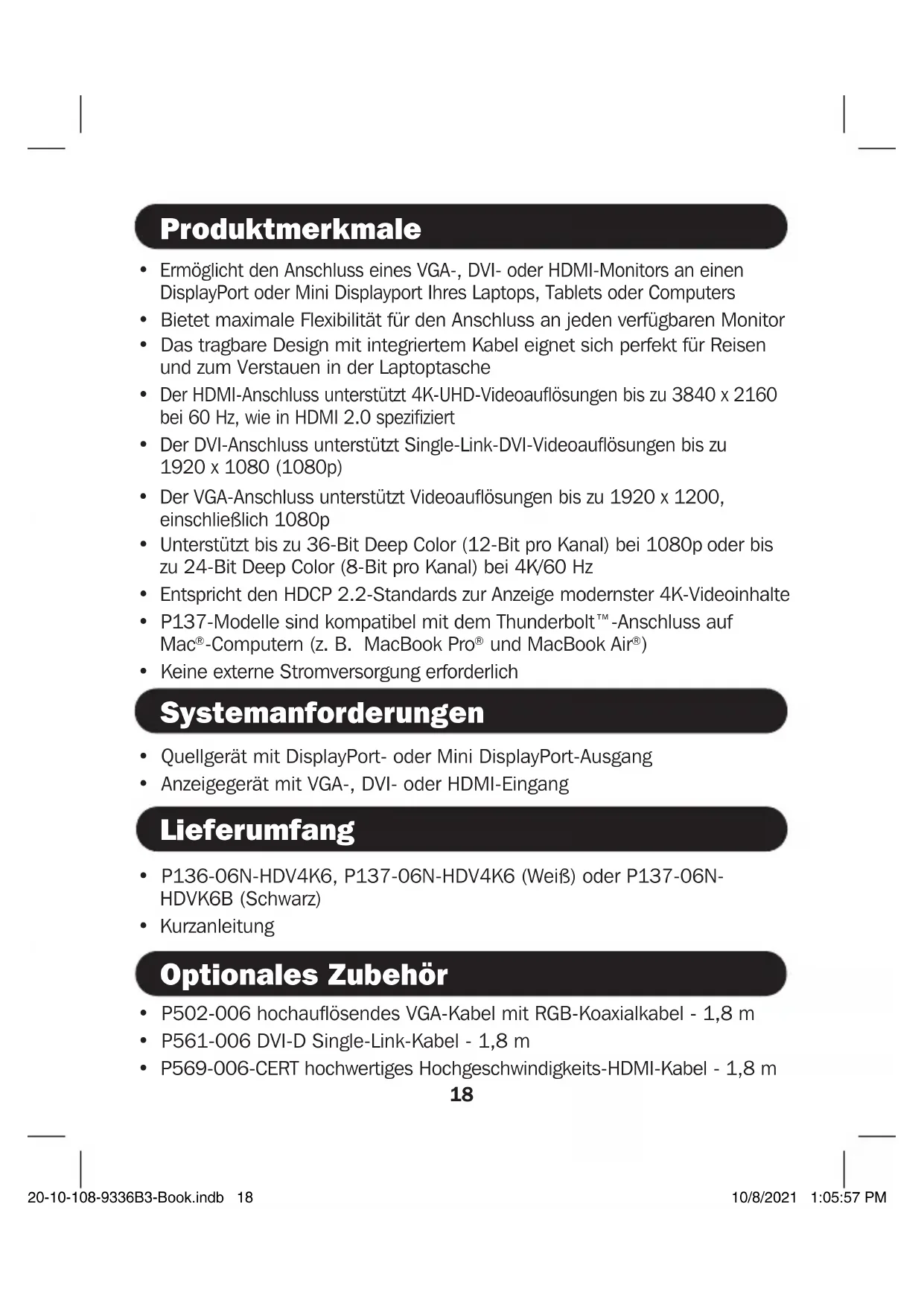

Ermöglicht den Anschluss eines VGA-, DVI- oder HDMI-Monitors an einen DisplayPort oder Mini Displayport Ihres Laptops, Tablets oder Computers

• Bietet maximale Flexibilität für den Anschluss an jeden verfügbaren Monitor

• Das tragbare Design mit integriertem Kabel eignet sich perfekt für Reisen und zum Verstauen in der Laptoptasche

Der HDMI-Anschluss unterstützt 4K-UHD-Videoauflösungen bis zu 3840 x 2160 bei 60 Hz, wie in HDMI 2.0 spezifiziert

Der DVI-Anschluss unterstützt Single-Link-DVI-Videoauflösungen bis zu 1920 x 1080 (1080p)

• Der VGA-Anschluss unterstützt Videoauflösungen bis zu 1920 x 1200, einschließlich 1080p

Unterstützt bis zu 36-Bit Deep Color (12-Bit pro Kanal) bei 1080p oder bis zu 24-Bit Deep Color (8-Bit pro Kanal) bei 4K/60 Hz

Entspricht den HDCP 2.2-Standards zur Anzeige modernster 4K-Videoinhalte

• P137-Modelle sind kompatibel mit dem Thunderbolt™-Anschluss auf Mac

• Keine externe Stromversorgung erforderlich

• Quellgerät mit DisplayPort- oder Mini DisplayPort-Ausgang

• Anzeigegerät mit VGA-, DVI- oder HDMI-Eingang Lieferumfang Optionales Zubehör

• P136-06N-HDV4K6, P137-06N-HDV4K6 (Weiß) oder P137-06N- HDVK6B (Schwarz)

• P502-006 hochauflösendes VGA-Kabel mit RGB-Koaxialkabel - 1,8 m

• P561-006 DVI-D Single-Link-Kabel - 1,8 m

• P569-006-CERT hochwertiges Hochgeschwindigkeits-HDMI-Kabel - 1,8 m 20-10-108-9336B3-Book.indb 1820-10-108-9336B3-Book.indb 18 10/8/2021 1:05:57 PM10/8/2021 1:05:57 PM19 Technische Daten Eingangssignal Displayport 1.2 oder Mini Displayport 1.2 Ausgangssignal VGA, DVI und HDMI Vertikaler Frequenzbereich 50/60 Hz Maximale HDMI-Auflösung 3840 x 2160 bei 60 Hz (4K x 2K) Maximale DVI-Auflösung 1920 x 1080 (1080p) Maximale VGA-Auflösung 1920 x 1200, einschließlich 1080p Maximale Kabellänge 1,8 m für DVI und HDMI 3 m für VGA Betriebstemperatur 0 bis 45 °C Luftfeuchtigkeit bei Betrieb 10 % bis 85 % rF, nicht kondensierend Lagertemperatur -10 bis 70 °C Feuchtebereich für die Lagerung 5 % bis 90 % rF, nicht kondensierend Maximaler Stromverbrauch 400mA Installation Hinweise:

• Es kann jeweils nur ein Monitor angeschlossen werden.

• Um einen Mac an einen HDMI-Monitor mit Audio anzuschließen, wählen Sie "Sound" in den "Systemeinstellungen" aus. Klicken Sie anschließend auf die Registerkarte "Ausgang" und wählen Sie Ihr HDMI-Gerät in der Liste aus. Hinweis: DisplayPort- oder Mini DisplayPort-Audio ist für alle Mac-Modelle verfügbar, die nach April 2010 herausgekommen sind.

• Wenn Sie einen DVI- oder HDMI-Monitor anschließen, darf der Abstand zwischen Konverter und Monitor nicht größer als 1,8 m sein. Wenn Sie einen VGA-Monitor anschließen, darf der Abstand nicht mehr als 3 m betragen.

1. Schließen Sie den Konverter an den DisplayPort oder Mini DisplayPort

Ihres Computers oder Tablets an.

2. Schließen Sie einen Monitor an den VGA-, DVI- oder HDMI-Anschluss

des Konverters an. 20-10-108-9336B3-Book.indb 1920-10-108-9336B3-Book.indb 19 10/8/2021 1:05:57 PM10/8/2021 1:05:57 PM20 Garantie Beschränkte 3-Jahres-Garantie Tripp Lite garantiert, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE- Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.Informationen zur WEE-Compliance für Tripp Lite-Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)• Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen istWARNUNG Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.20-10-108 93-36B3_RevC 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 20-10-108-9336B3-Book.indb 2020-10-108-9336B3-Book.indb 20 10/8/2021 1:05:58 PM10/8/2021 1:05:58 PM
