U44406NVBC - Kabel für Computer und Peripheriegeräte Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	USB-C-auf-VGA-Adapter (USB 3.2 Gen 1)
Modell	U444-06N-VB-C (U44406NVBC)
Eingangsanschluss	USB-C-Stecker
Ausgangsanschlüsse	VGA-Buchse
Maximale Videoauflösung	1920 x 1080 @ 60 Hz (1080p)
DisplayPort-Alternativmodus	Ja (über USB-C)
USB Power Delivery-Ladung	Ja, bis zu 20 V / 3 A (60 W) am Eingang
Datenübertragung über USB-C-Anschluss	Nein (Modell VB nur Laden)
Plug and Play	Ja, kein Treiber erforderlich
Betriebstemperatur	0 °C bis 45 °C
Betriebsfeuchtigkeit	10 % bis 85 % RH, nicht kondensierend
Lagertemperatur	-10 °C bis 70 °C
Lagerfeuchtigkeit	5 % bis 90 % RH, nicht kondensierend
Garantie	3 Jahre eingeschränkt
Lieferumfang	Adapter, Bedienungsanleitung
Optionales Zubehör	VGA-Kabel Serie P502, USB-Kabel, Cat6-Netzwerkkabel
Geschätztes Gewicht	Ca. 100 g
Geschätzte Abmessungen	10 x 5 x 2 cm

Häufig gestellte Fragen - U44406NVBC Tripp Lite

Wie schließe ich den Adapter an meinen Computer an?

Schließen Sie den USB-C-Stecker des Adapters an einen USB-C-Anschluss Ihres Laptops oder kompatiblen Tablets an. Verbinden Sie dann einen VGA-Monitor über ein VGA-Kabel mit dem VGA-Anschluss des Adapters.

Welche Videoauflösungen werden unterstützt?

Der Adapter unterstützt VGA-Auflösungen bis zu 1920 x 1080 (Full HD) bei 60 Hz, einschließlich 1080p.

Kann ich meinen Laptop über den Adapter aufladen?

Ja, der USB-C-Anschluss des Adapters (Modelle V, VB, VU, VUB, VGU, VGUB) unterstützt USB Power Delivery bis zu 60 W (20 V / 3 A). Schließen Sie das Ladegerät Ihres Geräts an diesen Anschluss an.

Ist der Adapter mit Mac und Windows kompatibel?

Ja, der Adapter ist Plug and Play und funktioniert mit gängigen Betriebssystemen wie macOS und Windows, ohne zusätzliche Treiberinstallation.

Was tun, wenn der Bildschirm nach dem Anschließen kein Bild zeigt?

Überprüfen Sie, ob das VGA-Kabel auf beiden Seiten fest eingesteckt ist. Stellen Sie sicher, dass der Monitor eingeschaltet und auf dem richtigen Eingang ist. Gehen Sie auf Ihrem Computer zu den Anzeigeeinstellungen, um den externen Bildschirm zu erkennen.

Kann ich den Adapter mit einem handelsüblichen VGA-Kabel verwenden?

Ja, Sie können jedes handelsübliche VGA-Kabel verwenden. Für optimale Leistung empfiehlt Tripp Lite seine hochauflösenden VGA-Kabel der Serie P502.

Überträgt der Adapter Ton über VGA?

Nein, der VGA-Anschluss überträgt nur das Videosignal. Der Ton muss separat über die Audioausgabe Ihres Computers oder über den HDMI/DisplayPort-Anschluss (falls vorhanden) geleitet werden.

Wie reinige ich den Adapter?

Trennen Sie den Adapter und verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine aggressiven Chemikalien. Vermeiden Sie Kontakt mit Flüssigkeiten.

Welche maximale Länge wird für das VGA-Kabel empfohlen?

Für eine optimale Bildqualität bei 1080p sollte die Länge des VGA-Kabels 5 bis 10 Meter nicht überschreiten. Darüber hinaus können Signalverluste auftreten.

Wo kann ich das vollständige Handbuch herunterladen?

Das Handbuch ist kostenlos als PDF auf der Website notice-facile.com für das Gerät U44406NVBC verfügbar. Sie können es direkt von der Produktseite herunterladen.

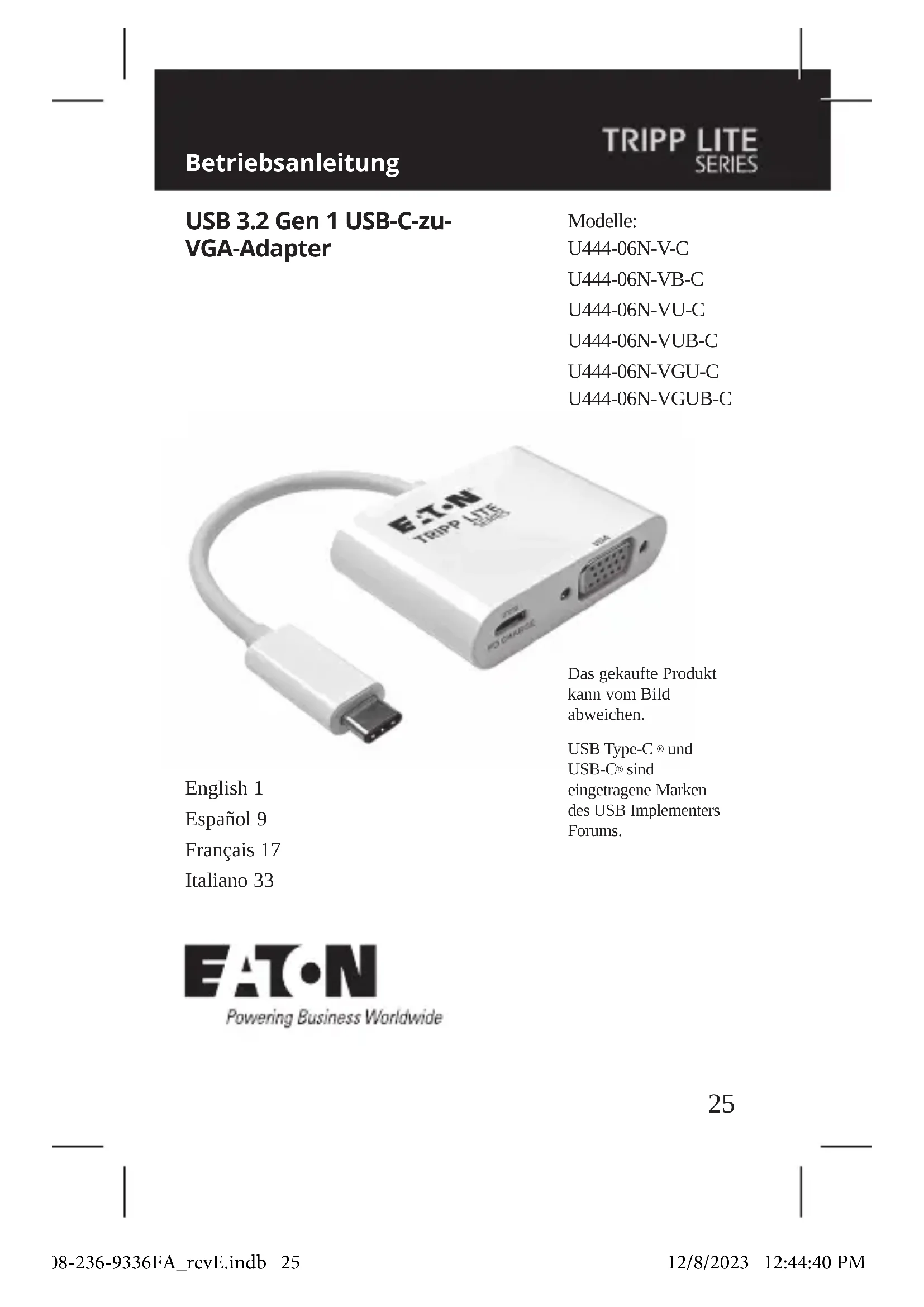

BEDIENUNGSANLEITUNG U44406NVBC Tripp Lite

English 1

Español 9

Français 17

Italiano 33

Das gekaufte Produkt kann vom Bild abweichen.

USB Type-C® und

USB-C® sind

eingetragene Marken

des USB Implementers

Forums.

EAT·N

• P502-Series Hochauflösendes VGA-Kabel
• U322-Series USB-A/B-Gerätekabel
• U326-Series USB-Micro-B-Gerätekabel
• N201-Series Cat6 Gigabit Snagless Patchkabel
- U420-003 USB 3.2 Gen 1 USB-C-Stecker/Stecker-Kabel – 3 Fuß (90 cm)

Produktmerkmale

Hinweis: In diesem Abschnitt sind die Funktionen aller in diesem Handbuch erwähnten USB Type-C-Modelle aufgeführt. Sehen Sie sich die Tabelle der USB Type-C-Funktionen an, um zu ermitteln, welche Funktionen Ihr Modell unterstützt.

• Unterstützt USB DisplayPort Alternativer Modus für den Anschluss eines VGA-Monitors über einen USB-C-Anschluss
• Unterstützt VGA-Videoauflösungen von bis zu 1920 x 1080, einschließlich 1080p (60 Hz)
• Ethernet-Anschluss unterstützt echte Netzwerkgeschwindigkeiten von 10/100/1000 MBit/s

Produktmerkmale

• USB-A- und USB-C-Hub-Anschlüsse unterstützen Datenübertragungsraten von bis zu 5 GBit/s; abwärtskompatibel mit früheren USB-Generationen
• Der USB-C-Anschluss unterstützt sowohl die Datenübertragung als auch das Laden der USB Power Delivery (PD) mit einer Stromaufnahme von bis zu 20 V, 3 A (60 W)
• Plug and Play; keine Software oder Treiber erforderlich

USB Type-C-Funktionen

Modelle	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
VGA-Anschluss JJJ
USB-A-Hub-Anschluss NJJ
Gigabit Ethernet-Anschluss N NJ
Unterstützung für USB-C-Ladeanschluss	JJJ
Unterstützung für USB-C-Datenanschluss	N J N

Installation

Hinweis: Wenn das Gerät über Cat5e/6 an den USB-C-Anschluss Ihres Computer und an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine Verbindung herstellen, indem Sie die Einstellungsseite des Netzwerks Ihres Computers aufrufen. Auf einem Mac würden Sie zum Beispiel zum Abschnitt Netzwerk in den Systemeinstellungen navigieren, die Schaltfläche „Assist Me“ anklicken, um den Netzwerk Einrichtungsassistenten aufzurufen, und dann den Aufforderungen folgen, um eine Verbindung herzustellen.

1. Verbinden Sie den USB Type-C-Steckverbinder des Adapters mit dem USB-C-Anschluss Ihres Laptop, Tablets oder anderen kompatiblen Geräts.
2. Verbinden Sie den VGA-Anschluss des Adapters mit dem VGA-Anschluss des Monitors mittels eines VGA-Kabels (z. B. P502-Series VGA-Kabel).
3. Laden Sie Ihr Gerät auf, indem Sie sein USB-C-Ladegerät mit dem USB-C-Anschluss des Adapters verbinden.*
4. Schließen Sie ein USB-Gerät an den USB-A-Hub-Anschluss des Adapters an.*
5. Verbinden Sie den RJ45-Anschluss des Adapters über ein UTP-Kabel (z. B. Cat6-Kabel der N201-Serie) mit einem Netzwerk.**

*Der USB-C-Anschluss für die Modelle U444-06N-VU-C und U444-06N-VUB-C unterstützt sowohl die Datenübertragung als auch das Laden.

**Die von Ihrem Produkt unterstützten Funktionen finden Sie in der Tabelle USB Type-C-Funktionen.

Technische Daten

Modelle	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
Eingangssteckverbinder
USB USB-C (Stecker) USB-C (Stecker) USB-C (Stecker)
Unterstützung für USB-C-Ladeanschluss	JJJ
Unterstützung für USB-C-Datenanschluss	NJN
Ausgangssteckverbinder
VGA VGA (Buchse) VGA (Buchse) VGA (Buchse)
USB Nicht	verfügbar	USB-A(Buchse)	USB-A(Buchse)
Ethernet Nicht verfügbar Nicht verfügbar RJ45 (Buchse)
Umgebungsinformationen
Betriebstemperatur 32 °F bis 113 °F (0 °C bis 45 °C)
Luftfeuchtigkeit bei Betrieb 10 % bis 85 % relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur 14 °F bis 158 °F (-10 °C bis +70 °C)
Feuchtebereich für die Lagerung 5 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Stromanforderungen
USB-C-Ladeanschluss Unterstützt einen Eingang von bis zu 20 V und 3 A (60 W)
USB-A-Anschluss Nicht verfügbar Bietet einen Ausgang von bis zu 5 V, 1 A (5 W)

Garantie

3 JAHRE EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBiGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE Compliance-Informationen für Kunden und Verwerter (Europäische Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsenden alter Geräte zum Recycling auf einer Einszu-Eins-Basis (dies variiert je nach Land)
• Einsenden der neuen Geräte zurück zum Recycling, wenn diese letztendlich zu Abfall werden.

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursacht oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23.08.236 /

93-36FA RevE

Dezember 2023

9336FA
