MODE D'EMPLOI U44406NVBC Tripp Lite

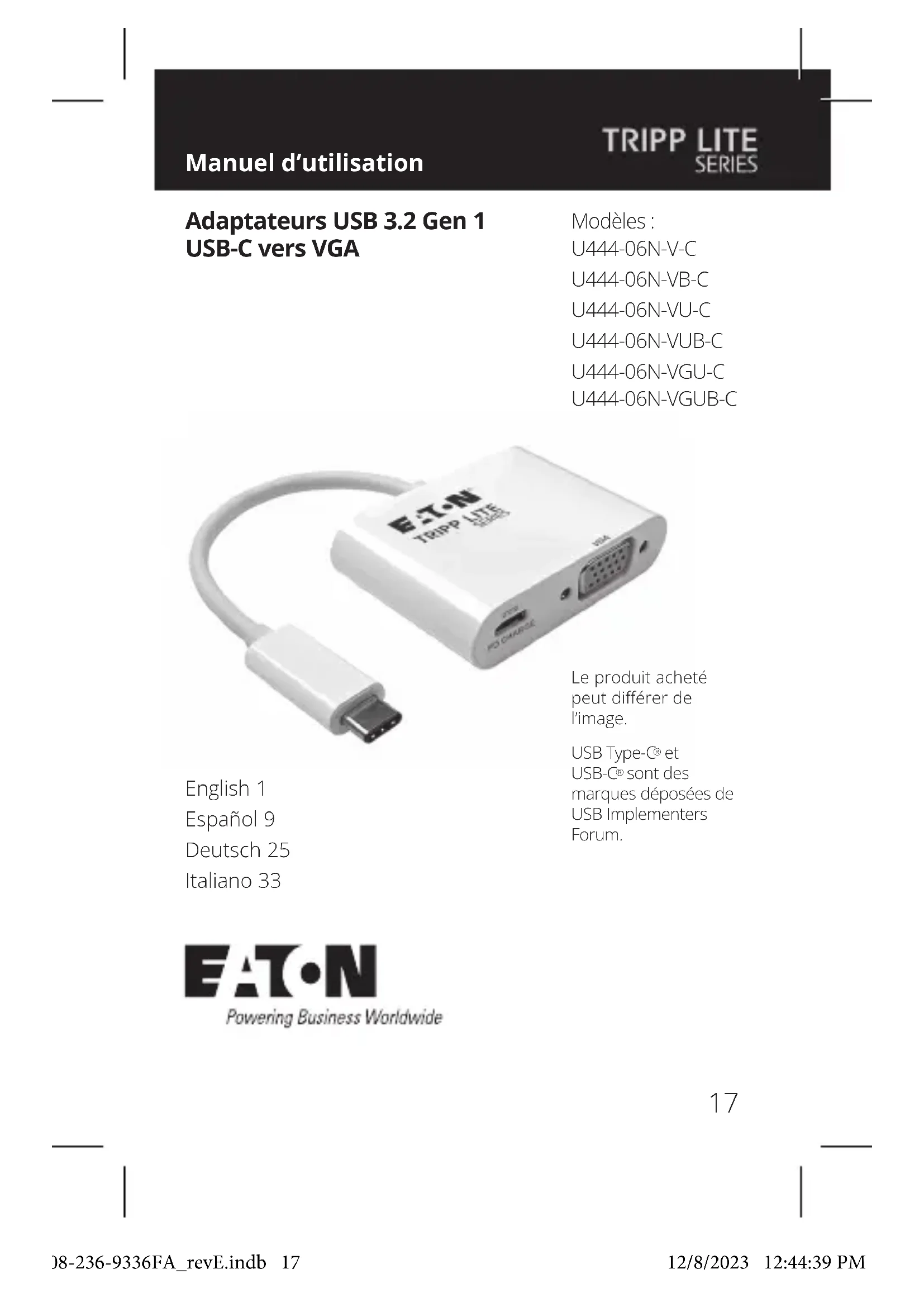

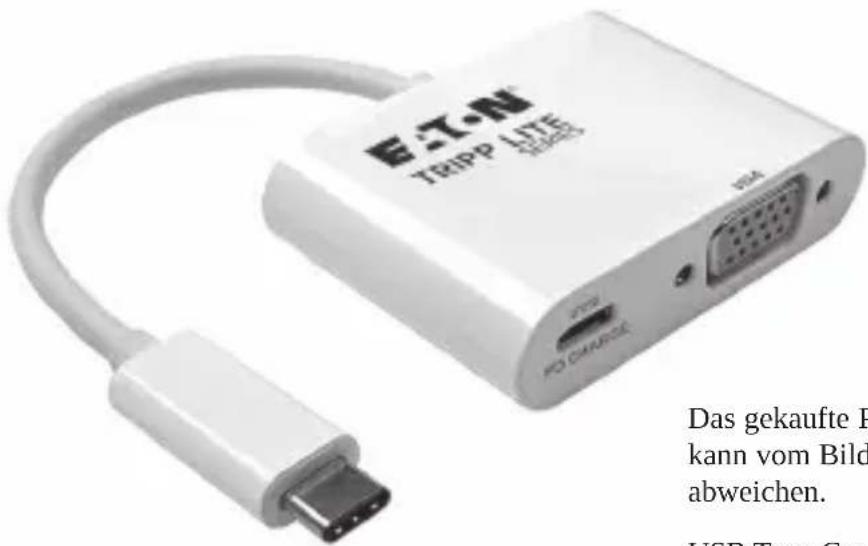

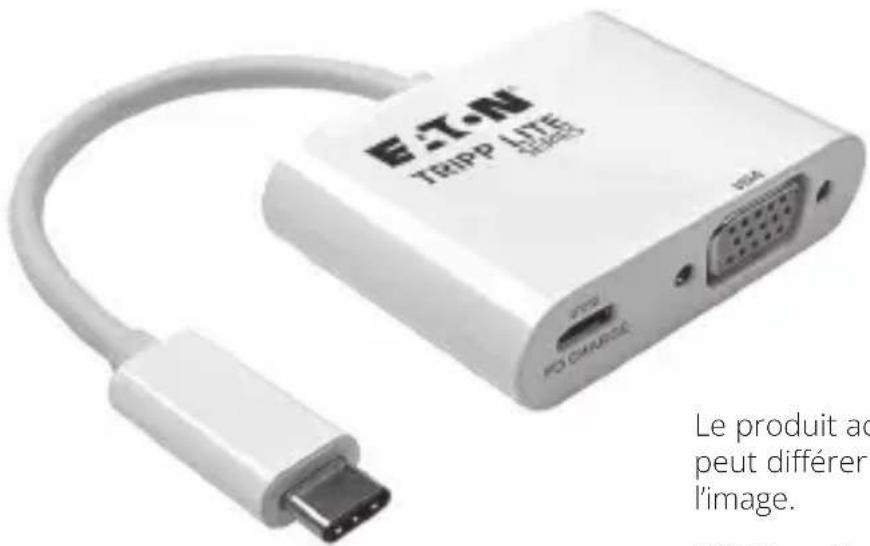

Adaptateurs USB 3.2 Gen 1 USB-C vers VGA English 1 Español 9 Deutsch 25 Italiano 33 Le produit acheté peut différer de l’image. USB Type-C

sont des marques déposées de USB Implementers Forum. 23-08-236-9336FA_revE.indb 1723-08-236-9336FA_revE.indb 17 12/8/2023 12:44:39 PM12/8/2023 12:44:39 PM18 Contenu de l'emballage Caractéristiques du produit

• Manuel d'utilisation Remarque : cette section répertorie les caractéristiques de tous les modèles USB Type-C référencés dans ce manuel. Consultez le tableau Caractéristiques de l'USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Prend en charge le mode alternatif DisplayPort USB pour connecter un moniteur VGA via un port USB-C

• Prend en charge les résolutions vidéo VGA jusqu'à 1 920 x 1 080, y compris 1080p (60 Hz)

• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000Mbit/s Accessoires disponibles en option

• Câbles VGA haute résolution série P502

• Câbles pour périphériques USB A/B série U322

• Câbles pour périphériques USB Micro-B série U326

• Câbles de brassage anti-coupure Gigabit Cat6 série N201

• Câble USB 3.2 Gen 1 USB-C mâle/mâle U420-003 – 91cm (3 pieds) 23-08-236-9336FA_revE.indb 1823-08-236-9336FA_revE.indb 18 12/8/2023 12:44:39 PM12/8/2023 12:44:39 PM19 Caractéristiques du produit Caractéristiques de l'USB Type-C Modèles U444-06N-V-C / U444-06N-VB-C U444-06N-VU-C /

Port VGA O O O Port hub USB-A N O O Port Gigabit Ethernet N N O Prise en charge de la charge par port USB-C O O O Prise en charge des don- nées par port USB-C N O N

• Les ports hub USB-A et USB-C prennent en charge des taux de transfert de données jusqu'à 5Gbit/s ; rétrocompatible avec les générations USB précédentes

• Le port USB-C prend en charge à la fois le transfert de données et la charge USB Power Delivery (PD) avec une alimentation jusqu'à 20V 3A (60W)

• Plug and play ; pas de logiciels ou de pilotes requis 23-08-236-9336FA_revE.indb 1923-08-236-9336FA_revE.indb 19 12/8/2023 12:44:39 PM12/8/2023 12:44:39 PM20 Installation Remarque : lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6, une connexion réseau sera automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page des paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section réseau des préférences système, cliquer sur le bouton «M'assister» pour accéder à l'assistant de conguration du réseau, puis suivre les instructions pour établir une connexion.

1. Branchez le connecteur USB Type-C de

l'adaptateur sur le port USB-C de votre ordinateur portable, tablette ou autre appareil compatible.

2. Connectez le port VGA de l'adaptateur au port

VGA du moniteur à l'aide d'un câble VGA (tel que les câbles VGA série P502).

3. Chargez votre appareil en connectant son

chargeur USB-C au port USB-C de l'adaptateur.*

4. Connectez un périphérique USB au port hub

USB-A de l'adaptateur.*

5. Connectez le port RJ45 de l'adaptateur à un

réseau à l'aide d'un câble UTP (tel que les cables Cat6 série N201).** *Le port USB-C des modèles U444-06N-VU-C et U444-06N- VUB-C prend en charge le transfert de données et la charge. **Consultez le tableau Caractéristiques de l'USB Type-C pour connaître les caractéristiques prises en charge par votre produit. 23-08-236-9336FA_revE.indb 2023-08-236-9336FA_revE.indb 20 12/8/2023 12:44:39 PM12/8/2023 12:44:39 PM21 Modèles U444-06N-V-C / U444-06N-VB-C U444-06N-VU-C /

Connecteurs d'entrée USB USB-C (mâle) USB-C (mâle) USB-C (mâle) Prise en charge de la charge par port USB-C O O O Prise en charge des données par port USB-C N O N Connecteurs de sortie VGA VGA (femelle) VGA (femelle) VGA (femelle) USB S.O. USB-A (femelle) USB-A (femelle) Ethernet S.O. S.O. RJ45 (femelle) Environnement Température de fonctionnement 0°C à 45°C (32°F à 113°F) Taux d'humidité en fonctionnement 10% à 85% RH, sans condensation Température de stockage -10°C à 70°C (14°F à 158°F) Humidité de stockage 5% à 90% RH, sans condensation Exigences en matière d'alimentation Port de charge USB-C Prend en charge jusqu'à 20V 3A (60 W) d'entrée Port USB-A S.O. Fournit jusqu' à 5V 1A (5W) de sortie Caractéristiques 23-08-236-9336FA_revE.indb 2123-08-236-9336FA_revE.indb 21 12/8/2023 12:44:39 PM12/8/2023 12:44:39 PM22 Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modiés d'une façon quelconque. SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur. SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de prots ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres. 23-08-236-9336FA_revE.indb 2223-08-236-9336FA_revE.indb 22 12/8/2023 12:44:39 PM12/8/2023 12:44:39 PM23 Garantie Informations de conformité DEEE pour les clients et les recycleurs (Union européenne) Dans le cadre de la directive sur les déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre).

• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en n de vie. L'utilisation de cet équipement dans des applications de maintien des fonctions vitales où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne une défaillance de l'équipement de maintien des fonctions vitales ou aecte de manière signicative sa sécurité ou son ecacité n'est pas recommandée. Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modiées sans préavis. 23-08-236-9336FA_revE.indb 2323-08-236-9336FA_revE.indb 23 12/8/2023 12:44:39 PM12/8/2023 12:44:39 PM24 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2023 Eaton Tous droits réservés Publication n° 23-08-236 / 93-36FA_RevE Décembre 2023 Eaton est une marque déposée. Toutes les marques commerciales appartiennent à leurs propriétaires respectifs. 9336FA 23-08-236-9336FA_revE.indb 2423-08-236-9336FA_revE.indb 24 12/8/2023 12:44:40 PM12/8/2023 12:44:40 PM25 Betriebsanleitung Das gekaufte Produkt kann vom Bild abweichen. USB Type-C
