MANUALE UTENTE U44406NVBC Tripp Lite

sono marchi registrati di USB Implementers Forum. Modelli: U444-06N-V-C U444-06N-VB-C U444-06N-VU-C

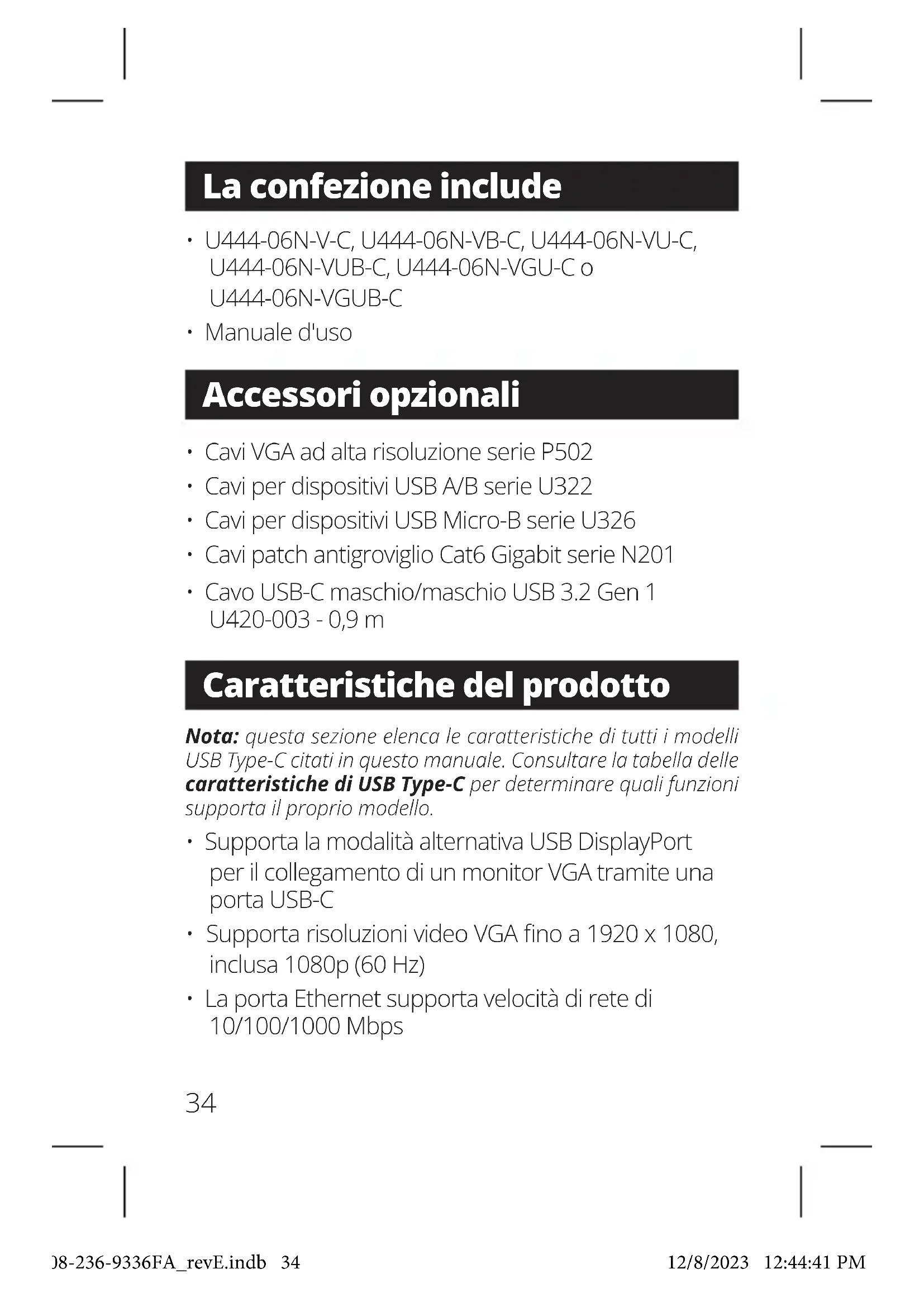

• Manuale d'uso Nota: questa sezione elenca le caratteristiche di tutti i modelli USB Type-C citati in questo manuale. Consultare la tabella delle caratteristiche di USB Type-C per determinare quali funzioni supporta il proprio modello.

• Supporta la modalità alternativa USB DisplayPort per il collegamento di un monitor VGA tramite una porta USB-C

• Supporta risoluzioni video VGA no a 1920 x 1080, inclusa 1080p (60 Hz)

• La porta Ethernet supporta velocità di rete di 10/100/1000 Mbps Accessori opzionali

• Cavi VGA ad alta risoluzione serie P502

• Cavi per dispositivi USB A/B serie U322

• Cavi per dispositivi USB Micro-B serie U326

Porta VGA S S S Porta hub USB-A N S S Porta Gigabit Ethernet N N S Supporto per la ricarica della porta USB-C S S S Supporto dati della porta USB-C N S N

• Le porte hub USB-A e USB-C supportano velocità di trasferimento dati no a 5 Gbps; retrocompatibili con le generazioni USB precedenti

• La porta USB-C supporta sia il trasferimento dati che la ricarica USB Power Delivery (PD) con un'alimentazione no a 20 V 3 A (60 W)

• Plug and play: non sono necessari software o driver 23-08-236-9336FA_revE.indb 3523-08-236-9336FA_revE.indb 35 12/8/2023 12:44:41 PM12/8/2023 12:44:41 PM36 Installazione Nota: quando l'unità è collegata alla porta USB-C del computer e a una rete tramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Per esempio, su un Mac è necessario andare nella sezione Rete che si trova nelle Preferenze di Sistema, fare clic sul pulsante "Assistimi" per accedere all'assistente di congurazione della rete, poi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Type-C dell'adattatore

alla porta USB-C del computer portatile, tablet o altro dispositivo compatibile.

2. Collegare la porta VGA dell'adattatore alla porta

VGA del monitor utilizzando un cavo VGA (come i cavi VGA serie P502).

3. Caricare il dispositivo collegando il caricatore USB-C

alla porta USB-C dell'adattatore.*

4. Collegare un dispositivo USB alla porta hub USB-A

5. Collegare la porta RJ45 dell'adattatore a una rete

utilizzando un cavo UTP (come i cavi Cat6 della serie N201).** *La porta USB-C per i modelli U444-06N-VU-C e U444-06N-VUB-C supporta sia il trasferimento dati che la ricarica. **Vedere la tabella delle caratteristiche di USB Type-C per le caratteristiche supportate dal prodotto. 23-08-236-9336FA_revE.indb 3623-08-236-9336FA_revE.indb 36 12/8/2023 12:44:41 PM12/8/2023 12:44:41 PM37 Modelli U444-06N-V-C/ U444-06N-VB-C U444-06N-VU-C/

Connettori di ingresso USB USB-C (maschio) USB-C (maschio) USB-C (maschio) Supporto per la ricarica della porta USB-C S S S Supporto dati della porta USB-C N S N Connettori di uscita VGA VGA (femmina) VGA (femmina) VGA (femmina)

(femmina) USB-A (femmina) Ethernet N/A N/A RJ45 (femmina) Condizioni ambientali Temperatura di esercizio Da 0 °C a 45 °C (da 32 °F a 113 °F) Umidità operativa Dal 10% all'85% RH, non condensante Temperatura di conservazione Da -10 °C a 70 °C (da 14 °F a 158 °F) Umidità di conservazione Dal 5% al 90% RH, non condensante Requisiti di alimentazione Porta di ricarica USB-C Supporta un ingresso no a 20 V 3 A (60 W) Porta USB-A N/A Fornisce un'uscita no a 5 V 1 A (5 W) Speciche 23-08-236-9336FA_revE.indb 3723-08-236-9336FA_revE.indb 37 12/8/2023 12:44:41 PM12/8/2023 12:44:41 PM38 Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Prima di inviare un prodotto per la riparazione, visitare Tripplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modicate. SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente. SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI,

DELLA POSSIBILITÀ DI TALI DANNI. Nello specico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura. 23-08-236-9336FA_revE.indb 3823-08-236-9336FA_revE.indb 38 12/8/2023 12:44:41 PM12/8/2023 12:44:41 PM39 Garanzia Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei riuti (Unione europea) In base alla Direttiva europea RAEE sullo smaltimento dei riuti elettrici ed elettronici e ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)

• Restituire i dispositivi al termine del loro ciclo di vita anché vengano riciclati. Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo signicativo la sicurezza o l'ecacia. Eaton adotta una politica di miglioramento continuo. Le speciche sono soggette a modiche senza preavviso. 23-08-236-9336FA_revE.indb 3923-08-236-9336FA_revE.indb 39 12/8/2023 12:44:41 PM12/8/2023 12:44:41 PM40 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 United States Eaton.com © 2023 Eaton Tutti i diritti riservati Pubblicazione n. 23-08-236 93-36FA_RevE Dicembre 2023 Eaton è un marchio registrato. Tutti i marchi sono di proprietà dei rispettivi titolari. 9336FA 23-08-236-9336FA_revE.indb 4023-08-236-9336FA_revE.indb 40 12/8/2023 12:44:42 PM12/8/2023 12:44:42 PM
