U44406NVC - Cavi per computer e periferiche Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore USB-C a VGA
Marca	Tripp Lite (Eaton)
Modelli compatibili	U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C, U444-06N-VGUB-C
Connettore di ingresso	USB-C maschio
Connettori di uscita	VGA femmina; a seconda del modello: USB-A femmina, RJ45 femmina
Risoluzione video massima	1920 x 1080 (1080p) a 60 Hz
Velocità Ethernet (modelli con porta RJ45)	10/100/1000 Mbit/s (Gigabit)
Velocità di trasferimento USB	Fino a 5 Gbit/s (USB 3.2 Gen 1), retrocompatibile USB 2.0/1.1
Carica USB Power Delivery (PD)	Fino a 20 V, 3 A (60 W) sulla porta USB-C
Plug and play	Sì, senza driver richiesti
Temperatura di funzionamento	0 °C a 45 °C
Umidità di funzionamento	10% a 85% UR (senza condensa)
Garanzia	3 anni (limitata)
Dimensioni (stimate)	Circa 10 x 3 x 1,5 cm
Peso (stimato)	Circa 50 g
Contenuto della confezione	Adattatore, manuale d'uso
Accessori opzionali	Cavi VGA ad alta risoluzione serie P502, cavi USB A/B serie U322, cavi Micro-B serie U326, cavi Cat6 serie N201, cavo USB-C maschio/maschio U420-003
Modalità alternativa DisplayPort	Supporto per connessione VGA tramite USB-C
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto
Informazioni ambientali	Conforme RAEE (direttiva europea)

Domande frequenti - U44406NVC Tripp Lite

Come collegare un monitor VGA a un computer USB-C?

Collegare il connettore USB-C dell'adattatore alla porta USB-C del computer. Collegare quindi un cavo VGA tra la porta VGA dell'adattatore e quella del monitor. L'immagine dovrebbe apparire automaticamente (Plug and Play).

L'adattatore supporta la ricarica del mio laptop?

Sì, la porta USB-C dell'adattatore supporta la ricarica USB Power Delivery (PD) fino a 20 V / 3 A (60 W). Collegare il caricabatterie del dispositivo a questa porta per ricaricare mentre si utilizza l'adattatore.

Posso usare un normale alimentatore USB-C per alimentare l'adattatore?

Sì, è possibile collegare un caricabatterie USB-C standard alla porta di ricarica dell'adattatore per alimentare contemporaneamente il computer e l'adattatore.

Qual è la risoluzione video massima supportata?

L'adattatore supporta risoluzioni VGA fino a 1920 x 1080 (1080p) a 60 Hz. Assicurarsi che il monitor e la sorgente siano compatibili.

Come utilizzare la porta Ethernet del mio adattatore?

Collegare un cavo Ethernet (Cat5e/6) tra la porta RJ45 dell'adattatore e il router. Sul computer, la connessione di rete si stabilisce automaticamente. In caso contrario, configurare manualmente le impostazioni di rete.

Quali modelli hanno porte USB-A aggiuntive?

I modelli U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C e U444-06N-VGUB-C integrano una porta USB-A femmina per collegare periferiche (chiavetta USB, mouse, ecc.). I modelli senza suffisso 'U' non hanno questa porta.

Come pulire l'adattatore?

Scollegare l'adattatore. Utilizzare un panno morbido e asciutto per pulire i connettori e la custodia. Non utilizzare solventi o prodotti abrasivi.

Cosa fare se lo schermo rimane nero?

Verificare che il cavo VGA sia collegato correttamente e che il monitor sia acceso. Assicurarsi che il computer rilevi l'adattatore (controllare le impostazioni di visualizzazione). Provare a ricollegare l'adattatore o riavviare il computer.

L'adattatore è compatibile con le versioni USB precedenti?

Sì, le porte USB dell'adattatore sono retrocompatibili con gli standard USB 2.0 e 1.1. Le velocità saranno quindi limitate allo standard più basso.

Qual è la durata della garanzia?

Tripp Lite offre una garanzia limitata di 3 anni contro difetti di materiali e fabbricazione. Conservare la prova d'acquisto.

MANUALE UTENTE U44406NVC Tripp Lite

Adattatori USB 3.2 Gen 1 da USB-C a VGA

Modelli:

U444-06N-V-C

U444-06N-VB-C

U444-06N-VU-C

U444-06N-VUB-C

U444-06N-VGU-C

U444-06N-VGUB-C

English 1

Español 9

Français 17

Deutsch 25

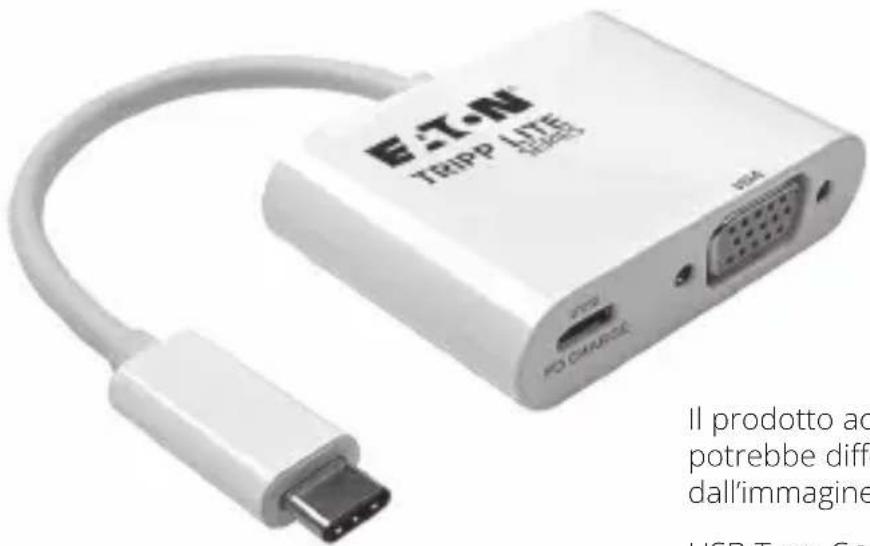

Il prodotto acquistato potrebbe differire dall'immagine.

USB Type-C®e

USB-C® sono marchi registrati di USB

Implementers Forum.

EAT·N

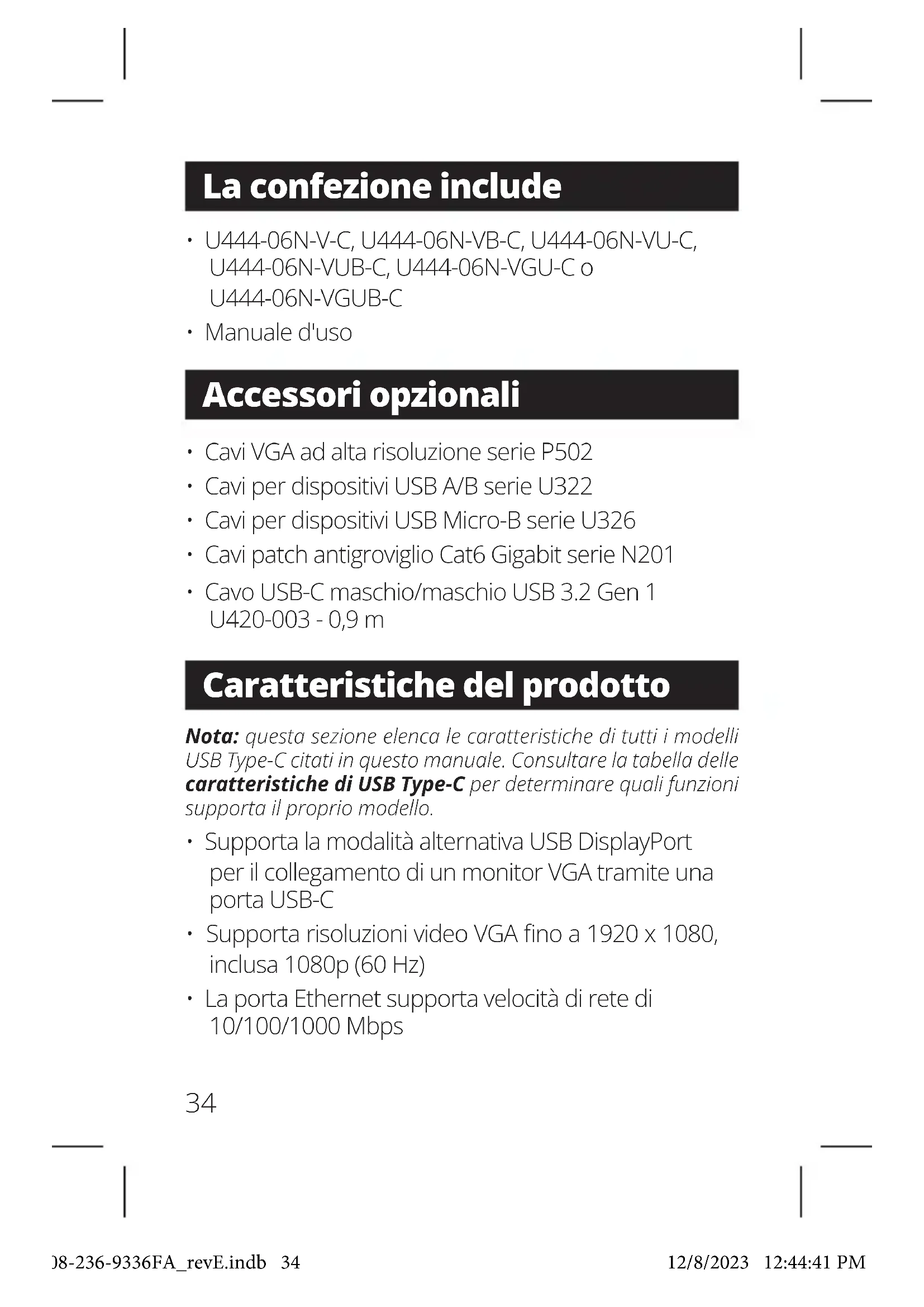

La confezione include

• U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C o U444-06N-VGUB-C
- Manuale d'uso

Accessori opzionali

• Cavi VGA ad alta risoluzione serie P502
• Cavi per dispositivi USB A/B serie U322
• Cavi per dispositivi USB Micro-B serie U326
• Cavi patch antigroviglio Cat6 Gigabit serie N201
• Cavo USB-C maschio/maschio USB 3.2 Gen 1 U420-003 - 0,9 m

Caratteristiche del prodotto

Nota: questa sezione elenca le caratteristiche di tutti i modelli USB Type-C citati in questo manuale. Consultare la tabella delle caratteristiche di USB Type-C per determinare quali funzioni supporta il proprio modello.

• Supporta la modalità alternativa USB DisplayPort per il collegamento di un monitor VGA tramite una porta USB-C
• Supporta risoluzioni video VGA fino a 1920 x 1080, inclusa 1080p (60 Hz)
• La porta Ethernet supporta velocità di rete di 10/100/1000 Mbps

34

Caratteristiche del prodotto

• Le porte hub USB-A e USB-C supportano velocità di trasferimento dati fino a 5 Gbps; retrocompatibili con le generazioni USB precedenti
- La porta USB-C supporta sia il trasferimento dati che la ricarica USB Power Delivery (PD) con un'alimentazione fino a 20 V 3 A (60 W)
- Plug and play: non sono necessari software o driver

Caratteristiche USB Type-C

Nota: quando l'unità è collegata alla porta USB-C del computer e a una rete tramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Per esempio, su un Mac è necessario andare nella sezione Rete che si trova nelle Preferenze di Sistema, fare clic sul pulsante "Assistimi" per accedere all'assistente di configurazione della rete, poi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Type-C dell'adattatore alla porta USB-C del computer portatile, tablet o altro dispositivo compatibile.
2. Collegare la porta VGA dell'adattatore alla porta VGA del monitor utilizzando un cavo VGA (come i cavi VGA serie P502).
3. Caricare il dispositivo collegando il caricatore USB-C alla porta USB-C dell'adattatore.*
4. Collegare un dispositivo USB alla porta hub USB-A dell'adattatore.*
5. Collegare la porta RJ45 dell'adattatore a una rete utilizzando un cavo UTP (come i cavi Cat6 della serie N201).**

*La porta USB-C per i modelli U444-06N-VU-C e U444-06N-VUB-C supporta sia il trasferimento dati che la ricarica.

**Vedere la tabella delle caratteristiche di USB Type-C per le caratteristiche supportate dal prodotto.

Specifiche

Modelli	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
Connettori di ingresso
USB USB-C	(maschio)	USB-C(maschio)	USB-C(maschio)
Supporto per la ricarica della porta USB-C	S S S
Supporto dati della porta USB-CN S N
Connettori di uscita
VGA VGA	(femmina)	VGA(femmina)	VGA(femmina)
USB N/A USB-A		(femmina)	USB-A(femmina)
Ethernet N/A N/A RJ45			(femmina)
Condizioni ambientali
Temperatura di esercizio Da 0 °C	a 45 °C (da 32 °F a 113 °F)
Umidità operativa Dal 10% all'85%	RH, non condensante
Temperatura di conservazione Da	-10 °C a 70 °C (da 14 °F a 158 °F)
Umidità di conservazione Dal 5%	al 90% RH, non condensante
Requisiti di alimentazione
Porta di ricarica USB-C Supporta un ingresso fino a 20 V 3 A (60 W)
Porta USB-A	N/A	Fornisce un'uscita fino a 5 V 1 A (5 W)

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti.

Prima di inviare un prodotto per la riparazione, visitare

Tripplite.Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modificate.

SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO.

In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.

SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI DI DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI

DELLA POSSIBILITÀ DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra natura.

Garanzia

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)
• Restituire i dispositivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton adotta una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.

Tutti i diritti riservati

Pubblicazione n.

23-08-236

93-36FA_RevE

Dicembre 2023

9336FA

Eaton è un marchio registrato.

Tutti i marchi sono di proprietà dei rispettivi titolari.
