P13006NAUDIO - Cavi per computer e periferiche Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estrattore/disincorporatore audio HDMI 4K
Marca	Tripp Lite
Modello	P130-06N-AUDIO
Ingresso video	HDMI (maschio) integrato
Uscita video	HDMI (femmina)
Uscite audio	Toslink (femmina) - surround 5.1; stereo da 3,5 mm (femmina) - stereo 2 canali
Risoluzione massima	3840 x 2160 a 30 Hz (4K) / 1080p a 60 Hz
Formati audio supportati	LPCM (non compresso), DTS Digital, Dolby Digital (compresso)
Larghezza di banda	300 MHz / 3 Gbit/s per canale (9 Gbit/s totale)
Compatibilità colore	True Color 24 bit (8 bit/canale) in 4K; Deep Color 36 bit (12 bit/canale) in 1080p
HDCP	1.4
Alimentazione	Bus USB tramite porta Micro-B (5 V, 0,4 A)
Dimensioni (H x L x P)	55 x 55 x 16 mm
Peso	55 g
Temperatura di funzionamento	Da 0 °C a 70 °C
Temperatura di stoccaggio	Da -10 °C a 80 °C
Umidità di funzionamento	Dal 10% all'85% UR senza condensa
Umidità di stoccaggio	Dal 5% al 90% UR senza condensa
Consumo elettrico	2 W
Garanzia	Limitata 2 anni
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Sicurezza	Utilizzare solo con sorgenti HDMI compatibili. Non esporre all'umidità.
Riparabilità	Riparazione solo da parte di un professionista. Contattare l'assistenza Eaton.

Domande frequenti - P13006NAUDIO Tripp Lite

Come installare l'estrattore audio HDMI?

Assicurarsi che tutti i dispositivi siano spenti. Collegare il cavo HDMI integrato alla sorgente HDMI. Collegare il cavo USB Micro-B in dotazione alla porta Micro-B e alla sorgente o a un caricatore USB. Collegare un monitor HDMI all'uscita HDMI utilizzando un cavo HDMI ad alta velocità. Collegare un sistema audio alla porta Toslink (surround 5.1) o all'uscita stereo da 3,5 mm (stereo 2 canali) con il cavo appropriato. Accendere i dispositivi.

Quali cavi sono forniti con il dispositivo?

La confezione contiene l'estrattore P130-06N-AUDIO con un cavo HDMI integrato, un cavo USB Micro-B da 91,44 cm (3 piedi) e un manuale d'uso.

Quali formati audio sono supportati?

L'estrattore supporta audio non compresso LPCM e formati compressi DTS Digital e Dolby Digital. L'uscita Toslink consente audio surround fino a 5.1 canali, mentre l'uscita da 3,5 mm fornisce audio stereo a 2 canali.

Qual è la risoluzione massima supportata?

La risoluzione video massima è 3840 x 2160 (4K) a 30 Hz. Supporta anche 1080p a 60 Hz con Deep Color fino a 36 bit.

L'estrattore necessita di alimentazione esterna?

Sì, è alimentato tramite bus USB attraverso la porta Micro-B. Utilizzare il cavo USB in dotazione per collegarlo alla sorgente HDMI o a un caricatore USB. Il consumo è di 5 V, 0,4 A (2 W).

Perché non c'è audio?

Verificare che il cavo USB Micro-B sia ben collegato e che la sorgente sia accesa. Assicurarsi che il sistema audio sia correttamente collegato e selezionato. Se si utilizza l'uscita da 3,5 mm, verificare che la sorgente invii un segnale stereo. Con Toslink, confermare che il formato audio sia compatibile (Dolby/DTS).

Posso usare l'estrattore con una console di gioco o un lettore Blu-ray?

Sì, l'estrattore è compatibile con qualsiasi sorgente HDMI standard (console, lettore Blu-ray, box TV, ecc.) purché rispetti lo standard HDCP 1.4. Estrarre l'audio verso un sistema audio separato.

Qual è la differenza tra le uscite da 3,5 mm e Toslink?

L'uscita da 3,5 mm fornisce un segnale analogico stereo a 2 canali. L'uscita Toslink fornisce un segnale digitale ottico in grado di trasportare fino a 5.1 canali di audio surround (Dolby Digital, DTS). Scegliere in base alla propria apparecchiatura audio.

Il dispositivo è compatibile HDCP?

Sì, è conforme a HDCP 1.4, consentendo la riproduzione di contenuti protetti (es. Blu-ray, streaming) senza problemi.

Cosa fare in caso di malfunzionamento?

Consultare prima il manuale. Se il problema persiste, contattare l'assistenza tecnica Eaton (Tripp Lite). La garanzia limitata di 2 anni copre difetti di materiale e di fabbricazione. Visitare il sito Tripplite.Eaton.com/support/product-returns per i resi.

MANUALE UTENTE P13006NAUDIO Tripp Lite

4 K De-Embedder/Estrattore audio HDMI

Modello:

P130-06N-AUDIO

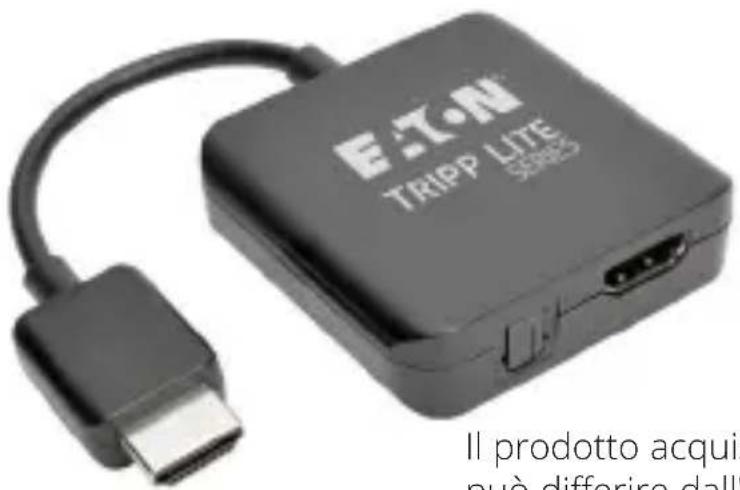

Il prodotto acquistato
può differire dall'imagine.

English 1

Espanol 8

Français 14

Deutsch 20

Caratteristiche del prodotto

• Estrae l'audio da un segnale HDMI per utilizzato in un sistema audio separato
  • Design a basso profiló con cavo HDMI incorporato
• La porta stereo 3.5 mm supporta l'audio a 2 canali
• La porta Toslink supporta l'audio surround a 5.1 canali
• Supporta i formati audio non compressi (LPCM) e compressi (DTS Digital e Dolby Digital)
• Trasmette risoluzioni video in Ultra Alta Definizione (UHD) sono a 3.840 x 2.160 a 30 Hz
  Supporta fino a 24 bit True Color (8 bit per canale) alle risoluzioni 4 Ke fino a 36 bit deep color (12 bit per canale) a 1080p
  Supporta 300 MHz/3 Gbps di larghezza di bandap er canale (9 Gbps per tutti i canali)
• Supporta formati 3D opzionali fino a 300 MHz
• Alimentazione a bus tramite porta USB Micro-B
• Compatible con HDCP 1,4

Contenuto della confezione

P130-06N-AUDIO
- Cavo USB Micro-B - 3 ft.
- Manuale utente

Accessorio opzionali

A102-Series Cavi audio digitali Toslink
P312-Series 3,5 mm Cavi audio analogici
P568-Series Cavi HDMI ad alta velocità
- UR050-Series Cavo universale reversible USB 2.0 ad alta velocità

Installazione

Nota: Si assicuri che tutti i dispositivi da collegare siano spenti prima dell'infallazione.

1. Colleghi il cavo HDMI incorp.orato alla fonte HDMI.
2. Utilizzi il cavo USB Micro-B in dotazione per collegare la porta Micro-B alla porta USB del caricatore HDMI fonte o USB.
3. Colleghi un monitor HDMI alla porta di uscita HDMI utilizzato un cavo HDMI ad alta velocità, come i cavi P568-Series.
4. Utilizzato un cavo appropriato e la porta stereo 3.5 mm o Toslink dell'unità, si colleghi a un set di diffusori, a un ricevitore audio o a un altreSYSTEMA audio compatibile.

Nota: Il collegamento alla porta 3.5 mm fornirà un audio stereo a 2 canali, nelle il collegamento alla porta Toslink fornirà un audio surround fino a 5.1 canali.

1. Accenda i dispositivi collegati.

Specifiche

Porta di ingressso HDMI	(maschio)
Porte di uscita HDMI (femmina), Toslink (femmina), 3-5 mm Stereo (femmina)
Porta di alimentazione	USB Micro-B (femmina)
Temperatura di funzionamento	da 32 a 158 °F / 0 a 70 °C
Temperatura di conservazione	da 14 a 176 °F / da -10 a 80 °C
Umidità di funzionamento	Umidità relativa dal 10 all'85%,zza condensa
Umidità di conservazione	Dal 5 al 90% di umidità relativa,zza condensa
Consumo energetico 5	v 0,4 A (2 W)
Risoluzione video massima	3.840 x 2.160 @ 30 Hz / 1080p @ 60 Hz
Dimensioni dell'unità (A x L x P)	2,17 x 2,17 x 0,65 in. / 55 x 55 x 16 mm
Peso del dispositivo	0,12 lb. / 55 g

Garanzia

Garanzia limitata di 2 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di due (2) anni alla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a notre esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite. Eaton.com/support/product-returns prima di rispedire qualiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualiasi modo. AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITA PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusions potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITA DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, iosti dei sostituti, i reclami di terzi o altro.

Garanzia

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• inviare le vecchie apparecchiature per consentirne il ricicchio una alla volta in base al tipo (questo varia a seconda del Paese)
• rimandare la nuova apparecchiatura per consentirne il riciclaggio, quando alla fine diventa un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, ove si possa ragionevolmente prevedere che un guasto di但这a apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggetti a modifiche alla preavviso.

EAT-N

Tutti diritti riservati

Pubblicazione N.

23-10-218/

93-368B_RevC

Febbraio 2024

93368B

Tutti i marchi commerciali sono di proprietà dei rispettivi titolari.
