MANUALE UTENTE U44406NH4UC Tripp Lite

• Manuale utente Accessori opzionali

• Cavi HDMI ad alta velocità serie P568

• Cavi per dispositivi USB A/B serie U322

• Cavi per dispositivi USB Micro-B serie U326

• Cavi patch senza strappo Cat6 Gigabit serie N201

• Cavo USB 3.2 Gen 1 USB-C maschio/maschio U420-003 - 3 ft (91,45 cm).42 Caratteristiche del prodotto Nota: questa sezione elenca le caratteristiche di tutti i modelli USB Tipo-C citati in questo manuale. Consultare la tabella delle caratteristiche del connettore USB Tipo-C per conoscere quali funzionalità supporta il suo modello.

• Supporta la modalità alternativa USB DisplayPort per il collegamento di un monitor HDMI 4K tramite una porta USB-C

• Supporta risoluzioni 4K x 2K a ultra alta denizione (UHD) no a 3840 x 2160 (30/60 Hz) e HDR Nota: le capacità video possono variare a seconda del modello. Consultare la tabella delle caratteristiche del connettore USB-C per conoscere le funzionalità supportate dal suo prodotto.

• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps

• Le porte hub USB-A e USB-C supportano velocità di trasferimento dati no a 5 Gbps; retro- compatibili con le generazioni USB precedenti

• La porta USB-C supporta sia il trasferimento dati che la ricarica USB Power Delivery (PD) con un'alimentazione no a 20 V 3 A (60 W).*

• Plug and play: non sono necessari software o driver *U444-06N-H4GUSC supporta la ricarica PD no a 20 V 5 A (100 W)43 Caratteristiche del prodotto Caratteristiche del connettore USB Tipo-C Supporto video HDR

Supporto dati della porta USB-C

Supporto per la ricarica della porta USB-C

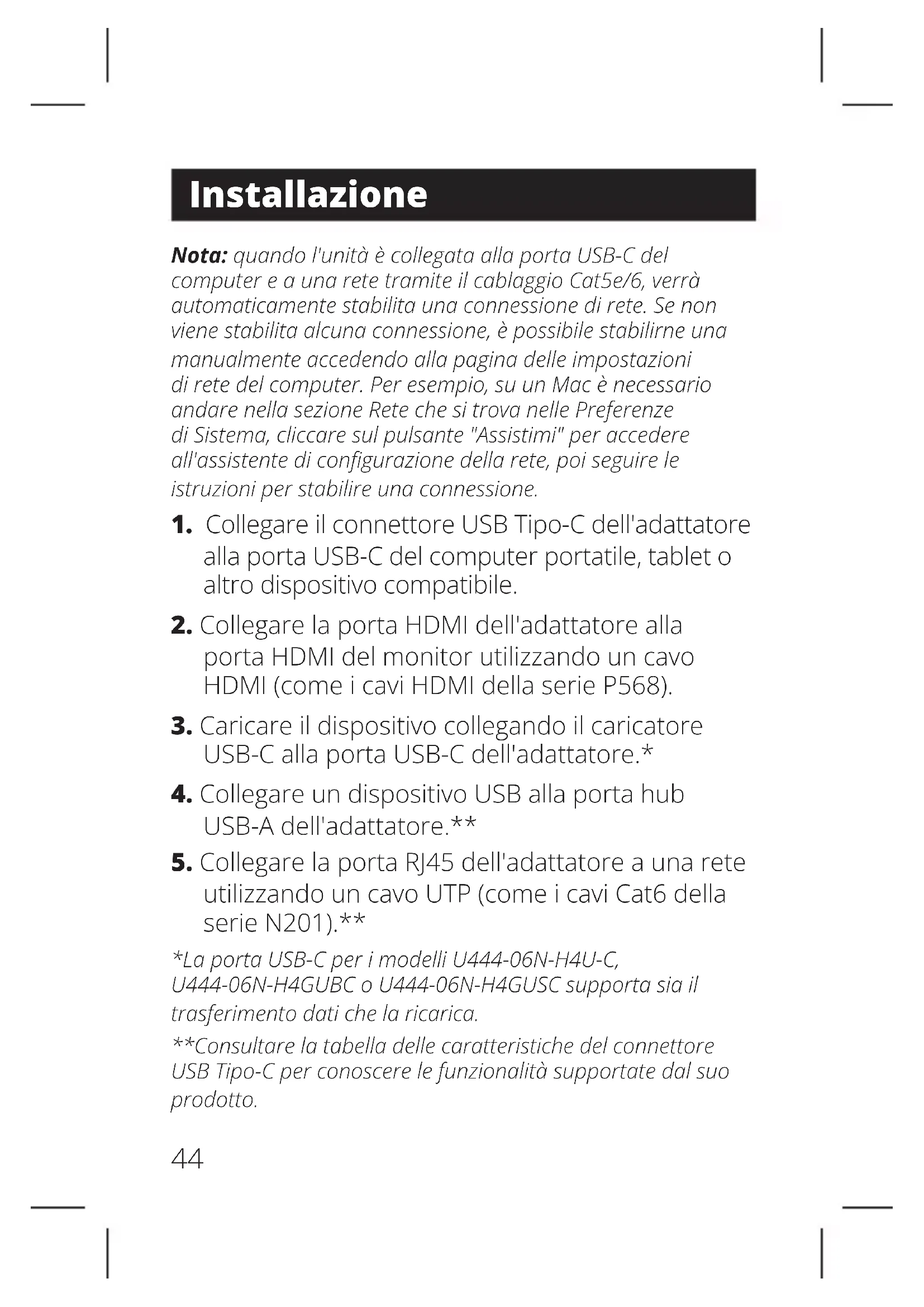

Installazione Nota: quando l'unità è collegata alla porta USB-C del computer e a una rete tramite il cablaggio Cat5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Per esempio, su un Mac è necessario andare nella sezione Rete che si trova nelle Preferenze di Sistema, cliccare sul pulsante "Assistimi" per accedere all'assistente di congurazione della rete, poi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Tipo-C dell'adattatore

alla porta USB-C del computer portatile, tablet o altro dispositivo compatibile.

2. Collegare la porta HDMI dell'adattatore alla

porta HDMI del monitor utilizzando un cavo HDMI (come i cavi HDMI della serie P568).

3. Caricare il dispositivo collegando il caricatore

USB-C alla porta USB-C dell'adattatore.*

4. Collegare un dispositivo USB alla porta hub

USB-A dell'adattatore.**

5. Collegare la porta RJ45 dell'adattatore a una rete

utilizzando un cavo UTP (come i cavi Cat6 della serie N201).** *La porta USB-C per i modelli U444-06N-H4U-C, U444-06N-H4GUBC o U444-06N-H4GUSC supporta sia il trasferimento dati che la ricarica. **Consultare la tabella delle caratteristiche del connettore USB Tipo-C per conoscere le funzionalità supportate dal suo prodotto.45 Modelli U444-06N-H4-C U444-06N-H4B-C U444-06N-H4U-C U444-06N-H4UB-C Connettori di ingresso USB USB-C (maschio) Supporto per la ricarica della porta USB-C

Supporto dati della porta USB-C N S Connettori di uscita HDMI 4K HDMI (femmina) USB N/A USB-A (femmina) Ethernet N/A N/A Condizioni ambientali Temperatura di funzionamento Da 32 °F a 113 °F (da 0 °C a 45 °C) Umidità di funzionamento Dal 10% al 85% RH, senza condensa Temperatura di conservazione Da 14 °F a 158 °F (da -10 °C a 70 °C) Umidità di conservazione Dal 5% al 90% RH, senza condensa Requisiti di alimentazione Porta di ricarica USB-C Supporta un ingresso no a 20 V 3 A (60 W) Porta USB-A N/A Fornisce un'uscita no a 5 V 1 A (5 W) Speciche46 Modelli U444-06N-H4GU-C

Connettori di ingresso USB USB-C (maschio) Supporto per la ricarica della porta USB-C S N Supporto dati della porta USB-C N S N Connettori di uscita HDMI 4K HDMI (femmina) USB USB-A (femmina) N/A Ethernet RJ45 (femmina) N/A Condizioni ambientali Temperatura di funzionamento Da 32 °F a 113 °F (da 0 °C a 45 °C) Umidità di funzionamento Dal 10% al 85% RH, senza condensa Temperatura di conservazione Da 14 °F a 158 °F (da -10 °C a 70 °C) Umidità di conservazione Dal 5% al 90% RH, senza condensa Requisiti di alimentazione Porta di ricarica USB-C Supporta un ingresso no a 20 V 3 A (60 W) Supporta no a 20 V 5 A (100 W) N/A Porta USB-A Fornisce un'uscita no a 5 V 1 A (5 W) Fornisce no a 5 V 1,5 A (7,5 W) N/A Speciche47 Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Prima di inviare un prodotto per la riparazione, visitare Tripplite. Eaton.com/support/product-returns. La presente garanzia non si applica alle unità danneggiate accidentalmente, a causa di negligenza o di un'errata applicazione, o che siano state in qualsiasi modo alterate o modicate. SALVO QUANTO QUI PREDISPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E IDONEITÀ PER UN PARTICOLARE SCOPO. In alcuni stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente. SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI,

DELLA POSSIBILITÀ DI TALI DANNI. Nello specico, non siamo responsabili di alcun costo, quali mancati guadagni o entrate, perdita di apparecchiature, perdita dell'uso di apparecchiature, perdita di software, perdita di dati, costi relativi a prodotti sostitutivi, reclami da parte di terzi, o di altra natura.48 Conformità normativa Avviso FCC, Classe B Questo dispositivo è conforme alla parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) il dispositivo non deve provocare disturbi elettromagnetici; e (2) il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato. Nota: questa apparecchiatura è stata testata e risulta conforme ai limiti previsti per un dispositivo digitale di classe B, ai sensi della parte 15 delle norme FCC. Questi limiti sono concepiti per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non viene installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non è possibile garantire che non si verichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiotelevisiva, cosa che può essere determinata spegnendo e riaccendendo l'apparecchiatura, l'utente è invitato a cercare di risolvere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.

• Aumentare la distanza tra l'apparecchiatura e il ricevitore.

• Collegare l'apparecchiatura a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.

• Consultare il rivenditore o un tecnico radiotelevisivo esperto. Qualsiasi alterazione o modica apportata all'apparecchio e non espressamente approvata da Eaton potrebbe invalidare il diritto dell'utente a utilizzare il dispositivo.49 Eaton 1000 Eaton Boulevard Cleveland, Ohio 44122 Stati Uniti Eaton.com © 2023 Eaton Tutti i diritti riservati Pubblicazione n. 23-07-562 / 93-36FB_RevG Luglio 2023 Eaton è un marchio registrato. Tutti i marchi commerciali sono di proprietà dei rispettivi titolari. Informazioni sulla conformità RAEE per i clienti e i riciclatori (Unione Europea) Ai sensi della Direttiva Europea sui riuti di apparecchiature elettriche ed elettroniche (RAEE) e dei regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo paese).

• Restituire i dispositivi al termine del loro ciclo di vita anché vengano riciclati. Eaton adotta una politica di continuo miglioramento. Le condizioni sono soggette a modiche senza alcun preavviso. Conformità normativa505152 Eaton 1000 Eaton Boulevard Cleveland, Ohio 44122 Stati Uniti Eaton.com © 2023 Eaton Tutti i diritti riservati Pubblicazione n. 23-07-562 / 93-36FB_RevG Luglio 2023 Eaton è un marchio registrato. Tutti i marchi commerciali sono di proprietà dei rispettivi titolari.
