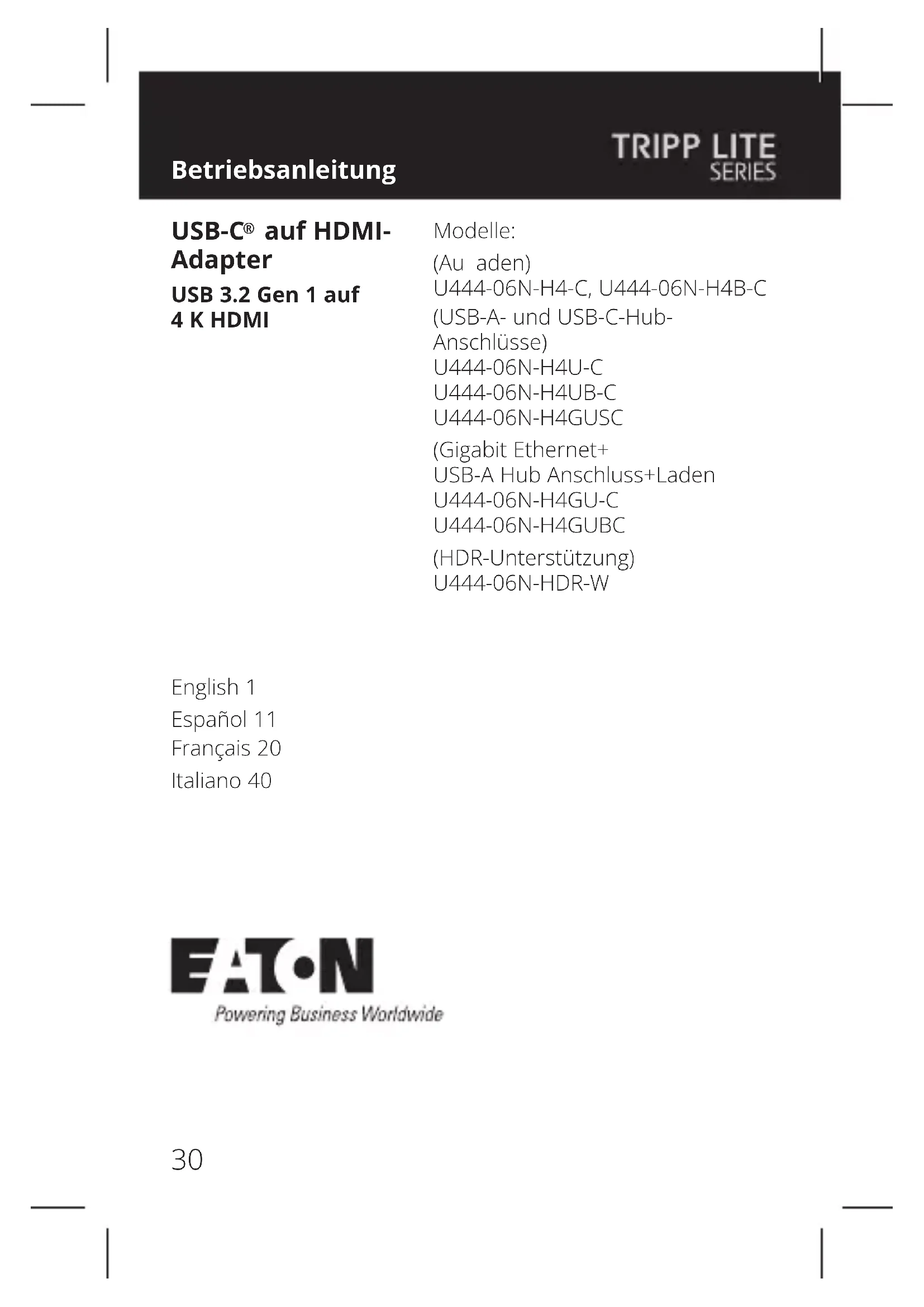

BEDIENUNGSANLEITUNG U44406NH4UC Tripp Lite

USB-C® auf HDMI-Adapter

USB 3.2 Gen 1 auf 4 K HDMI

Modelle:

(Au aden)

U444-06N-H4-C, U444-06N-H4B-C

(USB-A- und USB-C-Hub-

Anschlüsse)

U444-06N-H4U-C

U444-06N-H4UB-C

U444-06N-H4GUSC

(Gigabit Ethernet+

USB-A Hub Anschluss+Laden

U444-06N-H4GU-C

U444-06N-H4GUBC

(HDR-Unterstützung)

U444-06N-HDR-W

English 1

Espanol 11

Français 20

Italiano 40

P568-Serie Hochgeschwindigkeits-HDMI-Kabel
U322-Serie USB A/B-Gerätekabel
U326-Serie USB Micro-B-Gerätekabel
N201-Serie Cat6-Gigabit-Patchkabel mit Knickschutz
- U420-003 USB 3.2 Gen 1 USB-C-Stecker/Stecker Kabel - 3 Fuß

Produktmerkmale

Hinweis: In dieser Abschnitt sind die Funktionen aller in dieser Handbuch erwähnten USB-Typ-C-Modelle aufgeführrt. In der Tabelle der USB-Typ-C-Funktionen können Sie sehen, welche Funktionen Ihr Modell unterstützen.

• Unterstützung USB DisplayPort Alternate Mode für den Anschluss eines 4K-HDMI-Monitors über einen USB-C-Anschluss
• Unterschiedt 4K x 2K Ultra High Definition (UHD)-Auflösungen von bis zu 3840 x 2160 (30/60 Hz) und HDR

Hinweis: Die Videofunktionen können je nach Modell variieren. In der Tabelle USB-C-Funktionen finden Sie die Funktionen, die Ihr Produkt unterstützt.

• Ethernet-Anschluss unterstützen tucht echte 10/100/1000 Mbit/s-Netzwerkgeschwindigkeiten
• USB-A- und USB-C-Hub-Anschlüsse unterstützen Datenübertragungsraten von bis zu 5 Gbit/s; abwärtskompatibel mit früheren USB-Generationen
• Der USB-C-Anschluss unterszt sowohl die Datenübertragung als auch das Laden über USB Power Delivery (PD) mit einer Leistungsaufnahme von bis zu 20 V 3 A (60 W).*
• Plug-and-Play - keine Software oder Treiber erforderlich

^* U444-06N-H4GUSC unterstützt PD-Aufladung bis zu 20 V
5 A (100 W)

Produktmerkmale

USB-Typ-C-Funktionen

Modelle	4 KHDRM-Anschluss	USB-A Hub-Anschluss	Gigabit Ethernet-Anschluss	Unterstützung für USB-C-Ladean-schluss	Unterstützung für USB-C-Dat-enanschluss	Unterstützung für HDR-Video
U444-06N-H4-C	J	N	N	J	N	N
U444-06N-H4B-C	J	N	N	J	N	N
U444-06N-H4U-C	J	J	N	J	J	N
U444-06N-H4UB-C	J	J	N	J	J	N
U444-06N-H4GU-C	J	J	J	J	N	N
U444-06N-H4GUBC	J	J	J	J	N	N
U444-06N-H4GUSC	J	J	J	J	J	N
U444-06N-HDR-W	J	N	N	N	N	J

Installation

Hinweis: Wenn das Gerät an den USB-C-Anschluss Ihrches Computers oder über ein Cat5e/6-Kabel an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine Verbindung hergestellt wird, konnen Sie manuell eine Verbindung herstellen, indem Sie die Netzwerkeinstellungen Ihrches Computers aufrufen. Auf einem Mac * 們 weren Sie beispielsweise zum Abschnitt Netzwerk in den Systemeinstellungen gehen, auf die Schaltfläche „Unterstützung erhalten" klichen, um den Assistanten für die Netzwerkeinrichtung aufzurufen, und dann den Aufforderungen folgen, um eine Verbindung herzustellen.

1. Verbinden Sie den USB-Typ-C-Anschluss des Adapters mit dem USB-C-Anschluss Ihres Laptops, Tablets oder eines anderen kompatiblen Geräts.
2. Schließen Sie den HDMI-Anschluss des Adapters mit einem HDMI-Kabel (z. B. HDMI-Kabel der P568-Serie) an den HDMI-Anschluss des Monitors an.
3. Laden Sie Ihr Gerät auf, indem Sie sein USB-C-Ladegerät an den USB-C-Anschluss des Adapters anschließen.*
4. Schließen Sie ein USB-Gerät an den USB-A-Hub-Anschluss des Adapters an.**
5. Schließen Sie den RJ45-Anschluss des Adapters mit einem UTP-Kabel (z. B. Cat6-Kabel der N201-Serie) an ein Netzwerk an.**

*Der USB-C-Anschluss der Modelle U444-06N-H4U-C, U444-06N-H4GUBC oder U444-06N-H4GUSC unterszt sowohl die Datenübertragung als auch das Aufladen.

**Die von ihrem Produkt Unterstützungen Funktionen finden Sie in der Tabelle mit den USB-Typ-C-Funktionen.

Technische Daten

Modelle	U444-06N-H4-C	U444-06N-H4B-C	U444-06N-H4U-C	U444-06N-H4UB-C
Eingangsanschlüsse
USB USB-C (Stecker)
Unterstützung für USB-C-Ladeanschluss	J
Unterstützung für USB-C-Datenanschluss	N		J
Ausgangsanschlüsse
4 K HDMI HDMI (Buchse)
USB Nicht verfügbar USB-A (Buchse)
Ethernet Nicht verfügbar Nicht verfügbar
Umgebung
Betriebstemperatur	0 °C bis 45 °C (32°F bis 113°F)
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % RH, nicht kondensierend
Lagertemperatur -10 °C bis 70 °C (14°F bis 158°F)
Luftfeuchtigkeit bei Lagerung	5 % bis 90 % RH, nicht kondensierend
Leistungsbedarf
USB-C-Ladeanschluss	Unterstützt bis zu 20 V 3 A (60 W)Eingangsleistung
USB-A-Anschluss Nicht verfügbar			Bieten bis zu5 V 1 A (5 W)Ausgangsleistung

Technische Daten

Modelle	U444-06N-H4GU-C	U444-06N-H4GUBC	U444-06N-H4GUSC	U444-06N-HDR-W
Eingangsanschlüsse
USB USB-C (Stecker)
Unterstützung für USB-C-Ladeanschluss	J			N
Unterstützung für USB-C-Datenanschluss	NJN
Ausgangsanschlüsse
4 K HDMI HDMI (Buchse)
USB USB-A Buchse				Nicht verfügbar
Ethernet RJ45 (Buchse)				Nicht verfügbar
Umgebung
Betriebstemperatur 0 °C bis 45 °C (32 °F bis 113 °F)
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % RH, nicht kondensierend
Lagertemperatur -10 °C bis 70 °C (14 °F bis 158 °F)
Luftfeuchtigkeit bei Lagerung	5 % bis 90 % RH, nicht kondensierend
Leistungsbedarf
USB-C-Ladeanschluss	Unterstützt bis zu 20 V 3 A (60 W) Eingangsleistung	Unterstützt bis zu 20 V 5 A (100 W)	Nicht verfügbar
USB-A Anschluss	Bieten bis zu 5 V 1 A (5 W) Ausgangsleistung	Bieten bis zu 5 V 1,5 A (7,5 W)	Nicht verfügbar

Garantie

3 JAHRE EINGESCHRÄNKTE GARANTIE

Wir sichern zu, dass unsere Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind, Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns bevor Sie ein Gerät zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Missgeschick, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE ZUSICHERUNGEN, WEDER AUSDRÜCKLICH NOCH IMPLIZIERT, EINSCHLIESLLICH ZUSICHERUNGEN ZUR MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. In einigen Ländern ist die Einschränkung bzw. der Ausschluss von stillschweigenden Zusicherungen nicht zulässig; davon gelten die vorgenannten Einschränkungen oder Ausschlüsse möglicherweise nicht für den Käufer.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFällIGE ODER NACHFOLGENDE SCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, HAFTBAR, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Einhaltung gesetzlicher Vorschriften

FCC-Hinweis, Klasse B

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) diesen Gerät muss empfangende Interferenzen aufnehmen können, selbst Interferenzen, die eventuell einen unerwänschten Betrieb verursachen.

Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen Schutz gegen schädliche Funkstörungen in Wohngebieten. Dieses Gerät erzeugt und verwendet Hochfrequenznergie und kann diese ausstrahlen. Sollte es nicht gemäß den Anweisungen installiert und verwendet werden, kann es schädliche Störungen des Funkverkehrs verursichen. Dennoch gibt es keine Garantie dafür, dass bei einer bestimmen Installation keine Funkstörungen auftreten. Sollte these Gerät den Radio- oder Fernsehempfang stären, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Funkstörung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neausrichtung oder Verlegung der Empfangsantenne.
• Erhöhung des Abstands zwischen dem Gerät und dem Empfänger.
• Anschluss des Geräts an eine Steckdose, die nicht mit dem Stromkreis verbunden ist, an den der Empfänger angeschlossen ist.
• Wenden Sie sich im Bedarfsfall an einen Handler oder einen erfolhrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

Änderungen oder Modifikationen, die nicht ausdrücklich von Eaton genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts unwirksam machen.

Einhaltung gesetzlicher Vorschriften

Informationen zur WEEE-Konformität für Kunden und Recycling-Unternehmen (Europäische Union)

Gemäß der Richtlinien über Elektro- und Elektronik-Altgeräte (WEEE) und den dizugehörigen Durchführungsbestimmungen haben Kunden, die neue Elektro- und Elektronikgeräte von Eaton kaufen, ein Anrecht auf:

• Einsendung alter Geräte zum Recycling auf einer Einszu-Eins-Basis (dies variiert je nach Land)
• Rücksendung neuer Geräte zum Recycling, wenn diese auslaufen und letztendlich zu Abfall werden

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Eine Änderung der Spezifikationen auch ohne Vorankündigung bleibt vorbehalten.

Eaton

1000 Eaton Boulevard

Cleveland, OH 44122

Vereinigte Staaten

Eaton.com

© 2023 Eaton

Alle Rechte

vorbehalten.

Publikationsnummer

23-07-562/

93-36FB_RevG

Juli 2023

Eaton ist eine

eingetragene

Handelsmarke.

Alle Marken sind

Eigentum der

jeweiligen Inhaber.
