B119004UHD - Kabel für Computer und Peripheriegeräte Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	HDMI-Switch 4 Ports (B119-004-UHD)
Anzahl der Eingangsanschlüsse	4
Anzahl der Ausgangsanschlüsse	1
Maximale Videoauflösung	4K @ 60 Hz (4:4:4)
Farbtiefe	48 Bit (16 Bit pro Kanal)
Datenrate	18 Gbit/s
Unterstützte Audioformate	DTS-HD, Dolby TrueHD, 7.1-Kanal-Surroundsound
HDCP-Kompatibilität	HDCP v2.2
Umschaltmethoden	Select-Taster, Fernbedienung, intelligente automatische Umschaltung
Externes Netzteil	Eingang: 100-240 V, 50/60 Hz, 0,3 A; Ausgang: 5 V, 1 A
Leistungsaufnahme	2 W (max)
Abmessungen (H x B x T)	20 x 123 x 51 mm
Gewicht	0,15 kg
Betriebstemperatur	0 bis 40 °C
Betriebsfeuchtigkeit	10 % bis 85 % RH, nicht kondensierend
Lagertemperatur	-10 bis 80 °C
Lagerfeuchtigkeit	5 % bis 90 % RH, nicht kondensierend
Garantie	3 Jahre eingeschränkt
Lieferumfang	Switch, Fernbedienung, externes Netzteil mit Adaptern (NEMA, Schuko, BS, AS/NZS), Handbuch
Maximale HDMI-Kabellänge	5 m (16 ft) für Quell- und Bildschirmverbindungen
Plug and Play	Ja, keine Software oder Treiber erforderlich

Häufig gestellte Fragen - B119004UHD Tripp Lite

Wie schließe ich den HDMI-Switch an?

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Schließen Sie eine HDMI-Quelle an einen Eingangsanschluss an (Kabel ≤ 5 m) und den Ausgang des Switches an den Bildschirm (Kabel ≤ 5 m). Schließen Sie das externe Netzteil an den Switch und dann an eine Steckdose an. Schalten Sie die Quellen und den Bildschirm ein. Verwenden Sie die Select-Taste oder die Fernbedienung, um die Quelle zu wechseln.

Warum wird kein Bild auf meinem Bildschirm angezeigt?

Überprüfen Sie, ob das Netzteil des Switches angeschlossen ist und die rote LED leuchtet. Stellen Sie sicher, dass die Quelle eingeschaltet ist und die HDMI-Kabel richtig angeschlossen sind. Versuchen Sie ein kürzeres Kabel oder reduzieren Sie die Videoauflösung. Wenn das Problem weiterhin besteht, testen Sie die Kabel mit einem anderen Gerät.

Die automatische Umschaltung funktioniert nicht, warum?

Die automatische Umschaltung funktioniert nur, wenn die Quellgeräte vollständig ausgeschaltet sind (nicht im Standby-Modus). Wenn das aktive Gerät ausgeschaltet wird, schaltet der Switch automatisch auf die nächste eingeschaltete Quelle um. Wenn mehrere Quellen eingeschaltet sind, hat der Anschluss mit der niedrigsten Nummer Priorität.

Was ist die empfohlene maximale HDMI-Kabellänge?

Für optimale Zuverlässigkeit sollte die HDMI-Kabellänge zwischen Quelle und Switch 5 Meter (16 Fuß) nicht überschreiten. Ebenso sollte die Verbindung zwischen Switch und Bildschirm 5 Meter nicht überschreiten. Verwenden Sie hochwertige Kabel, wie die P569-Serie von Tripp Lite.

Mein Fernseher zeigt keine 4K-Auflösung an, was tun?

Stellen Sie sicher, dass Ihre Quelle und Ihr Bildschirm 4K unterstützen und Sie ein High-Speed-HDMI-Kabel verwenden. Prüfen Sie, ob der Switch das Format 4K @ 60 Hz (4:4:4) unterstützt. Wenn das Bild instabil bleibt, reduzieren Sie die Auflösung oder die Farbtiefe in den Einstellungen der Quelle.

Die Fernbedienung reagiert nicht, was tun?

Überprüfen Sie, ob die Batterien der Fernbedienung richtig eingelegt und nicht leer sind. Richten Sie die Fernbedienung auf den Sensor am Switch. Wenn die Fernbedienung immer noch nicht funktioniert, verwenden Sie die Select-Taste direkt am Gerät, um die Quelle zu wechseln.

Die Betriebsanzeige leuchtet nicht, was muss ich überprüfen?

Stellen Sie sicher, dass das externe Netzteil fest mit dem Switch und einer funktionierenden Steckdose verbunden ist. Überprüfen Sie, ob das Netzkabel beschädigt ist. Wenn die Anzeige weiterhin aus bleibt, wenden Sie sich an den technischen Support von Tripp Lite für einen Austausch im Rahmen der Garantie.

Wird der Switch während des Betriebs heiß?

Der Switch kann während des Betriebs leicht warm werden, aber die Oberflächentemperatur sollte unter 40 °C bleiben. Blockieren Sie keine Lüftungsöffnungen und stellen Sie ihn an einen gut belüfteten Ort. Wenn das Gerät sehr heiß wird, trennen Sie es ab und kontaktieren Sie den Kundendienst.

Kann ich Standard-HDMI-Kabel verwenden oder werden spezielle Kabel benötigt?

Für optimale Leistung wird die Verwendung von High-Speed-HDMI-Kabeln mit Ethernet empfohlen, wie die P569-Serie von Tripp Lite. Kabel geringerer Qualität können die Auflösung einschränken oder zu Signalverlusten führen. Die empfohlene maximale Länge beträgt 5 Meter.

Was tun, wenn der Ton nicht funktioniert oder verzerrt ist?

Überprüfen Sie, ob die Quelle ein kompatibles Audioformat sendet (DTS-HD, Dolby TrueHD, PCM 7.1). Stellen Sie sicher, dass das HDMI-Kabel in gutem Zustand ist und nicht länger als 5 m. Versuchen Sie in den Einstellungen der Quelle, das Audioformat auf PCM zu ändern, wenn das Problem weiterhin besteht.

BEDIENUNGSANLEITUNG B119004UHD Tripp Lite

HDMI-Switches mit Fernbedienung, 4K bei 60 Hz

Modelle:

B119-002-UHD

B119-004-UHD

B119-005-UHD

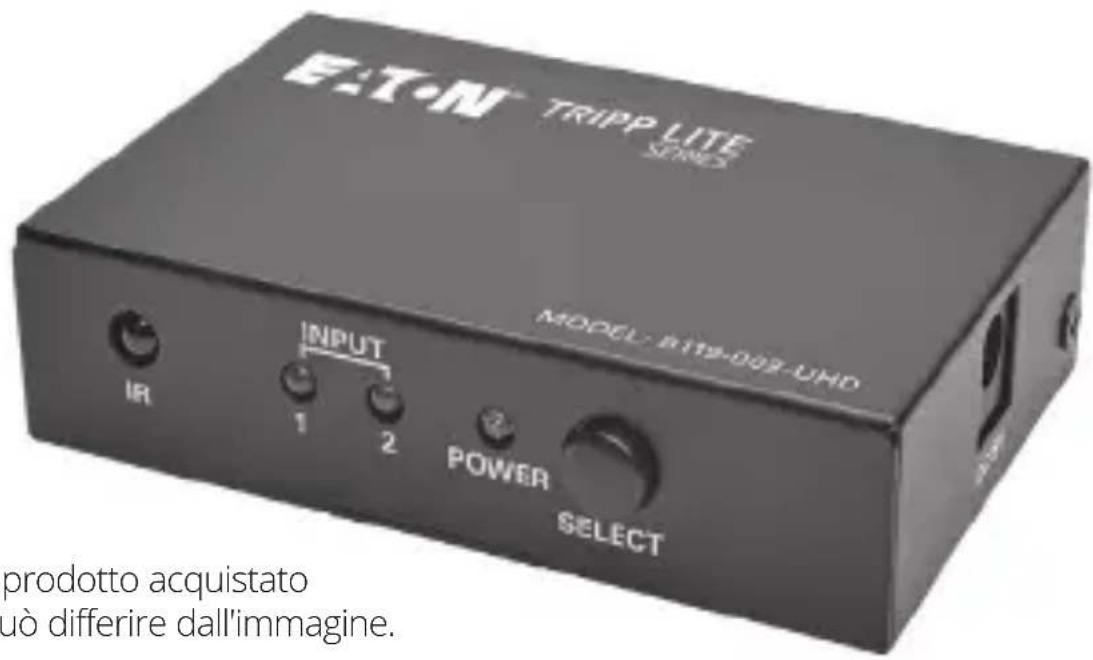

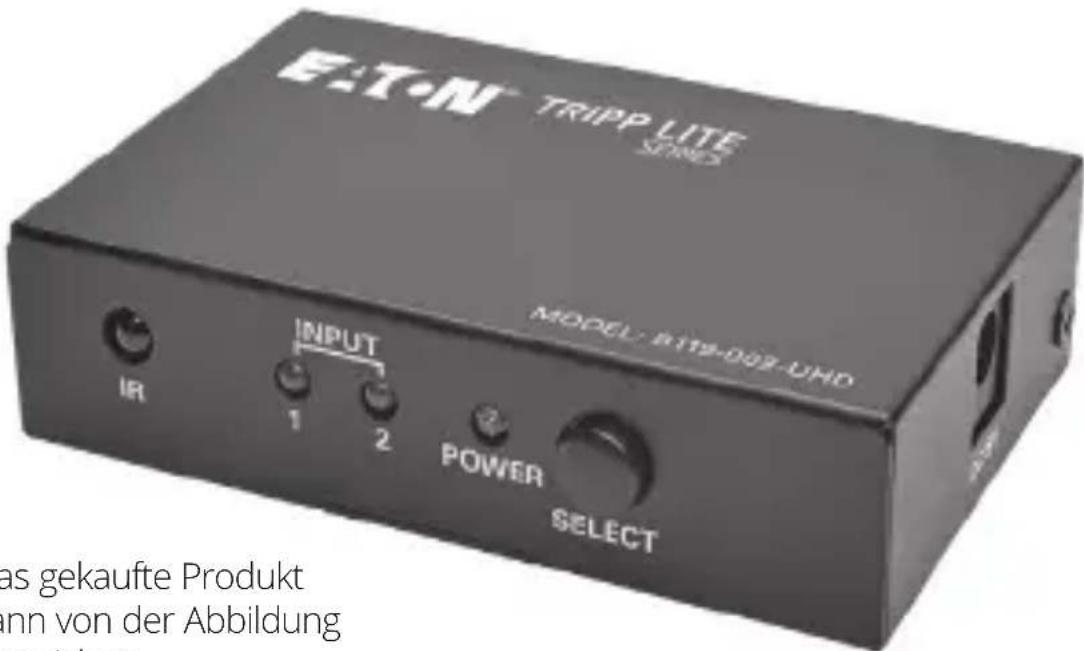

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Espanol 11

Français 21

Italiano 41

• Ermöglicht das Umschalten zwischen verschiedenen HDMI-Quellgeräten, die an einen einzigen HDMI-Anschluss eines Monitors angeschlossen sind
• Schalten Sie zwischen den Geräten über die Drucktaste oder die mitgelieferte Fernbedienung um
  Die intelligente Umschaltautomatik schaltet automatisch auf das{nachste eingeschaltete Gerät um, wenn die Stromversorgung des aktuellen Geräts ausgeschelt wird*
• Unterschied Videoauflösungen bis zu 4K bei 60 Hz (4:4:4)
• Unterschiedt bis zu 48-bit-Farbtiefe (16 Bits pro Kanal)
• Bis zu 18 GBit/s Datenrate
• Unterschiedt DTS-HD, Dolby ® TrueHD und 7.1-Kanal-Surround-Sound-Audio
• 3D-, HDCP-v2.2- und EDID-kompatibel
• Enthält ein internationales Netzteil für Nordamerika, UK, Europa und Australien kompatiblen Steckeradaptern.

Produktmerkmale

• Plug-and-Play; keine Software oder Treiber erforderlich

*Die automatische Umschaltung Funktioniert nicht richtig bei Geräten, die sich im Ruhezustand befinden. Die Geräte müssen vollständig ausgeschelt sein, damit die automatische Umschaltung richtig Funktioniert.

Lieferumfang

• B119-002-UHD, B119-004-UHD oder B119-005-UHD
  Fernbedienung
• Externe Stromversorgung
• (Eingang: 100-240 V, 50/60 Hz, 0,3 A; Ausgang: 5 V 1 A)*
• Benutzerhandbuch

*Enthält folgende Stecker: NEMA 1-15P (Nordamerika), CEE 7/16 Schuko (Europa), BS 1363 (UK) und AS/NZS 3112 (Australien).

Optionales Zubehör

• P569-XXX-CERT Premium-High-Speed-HDMI mit Ethernet-Kabeln

Installation

1. Stellen Sie sicher, dass alle Geräte, die Sie anschließen möchten, ausgeschaltet sind.
2. Schließen Sie ein HDMI-Quellgerät an einen Eingang des Switches an.

Hinweis: Das HDMI-Kabel, mit dem die Quelle mit dem Switch verbunden wird, darf nicht länger als 16 ft. (5 m) sein.

1. Wiederholen Sie Schritt 2, um Quellgeräte an die übrigen Eingangssports des Switches anzuschreiben.
2. Verbinden Sie den Ausgang des Switches mit dem HDMI-Eingangsanschluss Ihres Bildschirms.

Hinweis: Das HDMI-Kabel, mit dem die Quelle mit dem Switch verbunden wird,arf nicht länger als 16 ft.(5 m)sein.

Installation

1. Schließen Sie das externe Netzteil an den Switch an und verbinden Sie es mit einem Überspannungsschutz, einer unterbrechungsfreien Stromversorgung (USV) oder einer Stromverteilereinheit (PDU). Die rote Power-LED und die grüne LED für den Input 1 leuchten auf, um anzuzeigen, dass der Switch mit Strom versorgt wird.

2. Schalten Sie das HDMI-Quellgerät und den Bildschirm ein.

3. Wechseln Sie zwischen den Quellgeräten über die Drucktaste Select am Gerät oder mithilfe der mitgelieferten Fernbedienung. Sie können auch die Umschaltautomatik zu den eingeschalteten Anschlüssen wechseln halten. Wenn an mehreren Anschlüssen eingeschaltete Geräte angeschlüssen sind, wird auf den Anschluss mit der niedrigsten Nummer umgeschaltet. Sobald das Gerät, das an den Anschluss mit der niedrigsten Nummer angeschlüssen ist, ausgeschaltet wird, wird zum nachsthöheren eingeschalteten Port umgeschaltet.

Fehlerbehebung

Wenn Sie nach Befolgung der Installationsanweisungen kein akzeptables Bild erhalten, versuchen Sie die folgenden Tipps zur Fehlerbehebung.

1. Ist das externe Netzteil, das mit dem Produkt gefelfert wurde, angeschlossen und mit einer Funktionierenden Stromquelle verbunden? Damit das Produkt ordnungsgemäß Funktioniert, muss der Switch an ein externes Netzteil angeschlossen sein und von diesen mit Strom versorgt werden.
2. Werde die Stromversorgung der angeschlossenen Geräte vor der Installation ausgescheltet? Wenn nicht, starten Sie sie neu.
3. Welche Auflösung wollen Sie erreichen?

B119-002-UHD, B119-004-UHD und B119-005-UHD unterstützen 4K x 2K UHD-Videoauflösungen (Ultra High Definition) bis zu 4K bei 60 Hz und 48-bit Farbtiefe (16 Bits pro Kanal).

1. Wie lang ist das HDMI-Kabel, das Sie verwenden? (Einzelheiten zur maximalen Kabellänge finden Sie im Abschnitt Installation in dieser Handbuch). Je kürzer das verwendete

Fehlerbehebung

Kabel ist,esto hoher ist die Auflösung, die Sie erzielen konnen. Wenn Sie kein akzeptables Bild erhalten,versuchen Sie,ein kürzeres Kabel zu verwenden oder die Videoauflosung oder Farbtiefe Ihrer Quelle zu verringern.

5. Welche Art von Verkabelung verwenden

Sie? Eine minderwertige Verkabelung kann zu einer schlechten Performance führen. Daher ist es wichtig, dass die verwendeten Kabel die von Ihnen gewünschte Videoauflösung untersuten. Für optimale Ergebnisse verwenden Sie Hochgeschwindigkeits-HDMI-Kabel der Serie P569. Sie wurden für die Verwendung mit den Switches B119-002-UHD, B119-004-UHD und B119-005-UHD getestet.

6. Testen Sie ihre Kabel, um sicherzustellen, dass sie einwandfrei Funktionieren.

Schließen Sie zum Beispiel Ihr HDMI-Kabel an eine Quelle und an einen Monitor, von dem Sie wissen, dass er Funktioniert, an, um zu sehen, ob das Kabel Funktioniert.

7. Ist das Gerät an einem Ort platziert, an dem es hohenen Temperaturen ausgesetzt ist? Wenn das Produkt überhützt ist, Funktioniert es nicht richtig.

Technische Daten

Modell B119-002-UHD B119-004-UHD B119-005-UHD

Anschlüsse

Eingang (x 2) HDMI-Buchse (x 4) HDMI-Buchse (x 5) HDMI-Buchse

Ausgang HDMI-Buchse HDMI-Buchse HDMI-Buchse

Video

Maximale Auflösung	4K bei 60 Hz (4:4:4)	4K bei 60 Hz (4:4:4)	4K bei 60 Hz (4:4:4)
Farbtiefe	48-bit-Farbtiefe (16 Bits pro Kanal)	48-bit-Farbtiefe (16 Bits pro Kanal)	48-bit-Farbtiefe (16 Bits pro Kanal)
Bandbreite des Videoverständers	6 GBit/s / 600 MHz	6 GBit/s / 600 MHz	6 GBit/s / 600 MHz

Umgebung

Betriebstemperatur	32 °F bis 104 °F (0 °C bis 40 °C)	32 °F bis 104 °F (0 °C bis 40 °C)	32 °F bis 104 °F (0 °C bis 40 °C)
Betriebsfeuchtigkeit	10 % bis 85 % rF, nicht kondensierend	10 % bis 85 % rF, nicht kondensierend	10 % bis 85% rF, nicht- kondensierend
Lagertemperatur	14 °F bis 176 °F (-10 °C bis 80 °C)	14 °F bis 176 °F (-10 °C bis 80 °C)	14 °F bis 176 °F (-10 °C bis 80 °C)
Lagerfeuchtigkeit	5 % bis 90% rF, nicht kondensierend	5 % bis 90% rF, nicht kondensierend	5 % bis 90% rF, nicht- kondensierend

Physisch

Geräteabmessungen (H x B x T, in Zoll)	0,8 x 3,1 x 2,0 0,8 x 4,8 x 2,0 0,8 x 4,8 x 2,0
Geräteabmessungen (H x B x T, in mm)	20 x 80 x 51 20 x 123 x 51 20 x 123 x 51
Gewicht des Geräts (lb.) 0,23 0,33 0,33
Gewicht des Geräts (kg) 0,1062	0,15 0,15

Stromanforderungen

Externe Stromversorgung	5 V/1 A	5 V/1 A	5 V/1 A
Stromverbrauch (max.)	2 W 2 W 2,5 W

Garantie

3 JAHRE EINGESCHRANKTE GARANTIE

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGANGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daß kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käfer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND
WIR UTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE,
INDIREKTE, SPEZIELLE, ZUFällIGE ODER FOLGESCHÄDEN, DIE
SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN,
SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN
HINGEWIESEN WURDE. Insbesondere haften wir nicht für
Kosten wie entgangene Gewinne oder Einnahmen, Verlust von
Geräten, Nutzungsausfall von Geräten, Verlust von Software,
Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter
oder anderes.

Garantie

Informationen zur WEEE-Konformität für Kunden und Recyclingunternehmen (European Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung neuer Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung theses Gerats fur Lebenserhaltungssysteme, bei denen der Ausfall des Gerats den Ausfall des

Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit erheblich beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden.
