Tipo de producto	Conmutador HDMI de 4 puertos (B119-004-UHD)
Número de puertos de entrada	4
Número de puertos de salida	1
Resolución de vídeo máxima	4K @ 60 Hz (4:4:4)
Profundidad de color	48 bits (16 bits por canal)
Tasa de datos	18 Gbit/s
Formatos de audio compatibles	DTS-HD, Dolby TrueHD, sonido envolvente 7.1 canales
Compatibilidad HDCP	HDCP v2.2
Métodos de conmutación	Botón pulsador Select, control remoto, conmutación automática inteligente
Alimentación externa	Entrada: 100-240 V, 50/60 Hz, 0,3 A; Salida: 5 V, 1 A
Consumo de energía	2 W (máx.)
Dimensiones (Al x An x Pr)	20 x 123 x 51 mm
Peso	0,15 kg
Temperatura de funcionamiento	0 a 40 °C
Humedad de funcionamiento	10 % a 85 % HR, sin condensación
Temperatura de almacenamiento	-10 a 80 °C
Humedad de almacenamiento	5 % a 90 % HR, sin condensación
Garantía	3 años limitada
Contenido del paquete	Conmutador, control remoto, alimentación externa con adaptadores (NEMA, Schuko, BS, AS/NZS), manual
Longitud máxima de los cables HDMI	5 m (16 pies) para las conexiones de fuente y pantalla
Plug and Play	Sí, sin software ni controlador requerido

Preguntas frecuentes - B119004UHD Tripp Lite

¿Cómo conectar el conmutador HDMI?

Asegúrese de que todos los dispositivos estén apagados. Conecte una fuente HDMI a un puerto de entrada (cable ≤ 5 m), luego la salida del conmutador a la pantalla (cable ≤ 5 m). Conecte la alimentación externa al conmutador y luego a una toma de corriente. Encienda las fuentes y la pantalla. Use el botón Select o el control remoto para cambiar de fuente.

¿Por qué no hay imagen en mi pantalla?

Verifique que la alimentación del conmutador esté conectada y que el indicador rojo esté encendido. Asegúrese de que la fuente esté encendida y que los cables HDMI estén bien conectados. Pruebe con un cable más corto o reduzca la resolución de video. Si el problema persiste, pruebe los cables con otro dispositivo.

La conmutación automática no funciona, ¿por qué?

La conmutación automática solo funciona si los dispositivos de origen están completamente apagados (no en modo de espera). Cuando el dispositivo activo se apaga, el conmutador cambia automáticamente a la siguiente fuente encendida. Si varias fuentes están encendidas, el puerto con el número más bajo tiene prioridad.

¿Cuál es la longitud máxima de cable HDMI recomendada?

Para una fiabilidad óptima, la longitud del cable HDMI entre la fuente y el conmutador no debe exceder 5 metros (16 pies). Del mismo modo, el enlace entre el conmutador y la pantalla no debe exceder 5 metros. Use cables de calidad, como la serie P569 de Tripp Lite.

Mi televisor no muestra la resolución 4K, ¿qué hago?

Asegúrese de que su fuente y su pantalla sean compatibles con 4K y que use un cable HDMI de alta velocidad. Verifique que el conmutador admita el formato 4K @ 60 Hz (4:4:4). Si la imagen sigue inestable, reduzca la resolución o la profundidad de color en la configuración de la fuente.

El control remoto no responde, ¿qué hago?

Verifique que las pilas del control remoto estén insertadas correctamente y que no estén agotadas. Apunte el control remoto hacia el sensor ubicado en el conmutador. Si el control remoto aún no funciona, use el botón Select directamente en el dispositivo para cambiar de fuente.

El indicador de alimentación no se enciende, ¿qué debo verificar?

Asegúrese de que la alimentación externa esté bien conectada al conmutador y enchufada a una toma de corriente que funcione. Verifique que el enchufe de alimentación no esté dañado. Si el indicador permanece apagado, contacte al soporte técnico de Tripp Lite para un reemplazo bajo garantía.

¿El conmutador se calienta durante el uso?

El conmutador puede calentarse ligeramente durante el funcionamiento, pero la temperatura de la superficie debe permanecer por debajo de 40 °C. No bloquee las aberturas de ventilación y colóquelo en un lugar bien ventilado. Si el dispositivo se calienta mucho al tacto, desconéctelo y contacte al servicio al cliente.

¿Puedo usar cables HDMI estándar o se necesitan cables específicos?

Para un rendimiento óptimo, se recomienda usar cables HDMI de alta velocidad con Ethernet, como la serie P569 de Tripp Lite. Los cables de menor calidad pueden limitar la resolución o causar pérdida de señal. La longitud máxima recomendada es de 5 metros.

¿Qué hacer si el audio no funciona o está distorsionado?

Verifique que la fuente envíe un formato de audio compatible (DTS-HD, Dolby TrueHD, PCM 7.1). Asegúrese de que el cable HDMI esté en buen estado y no supere los 5 m. En la configuración de la fuente, intente cambiar el formato de audio a PCM si el problema persiste.

MANUAL DE USUARIO B119004UHD Tripp Lite

Conmutadores HDMI con Control Remoto, 4K @ 60 Hz

Modelos:

B119-002-UHD

B119-004-UHD

B119-005-UHD

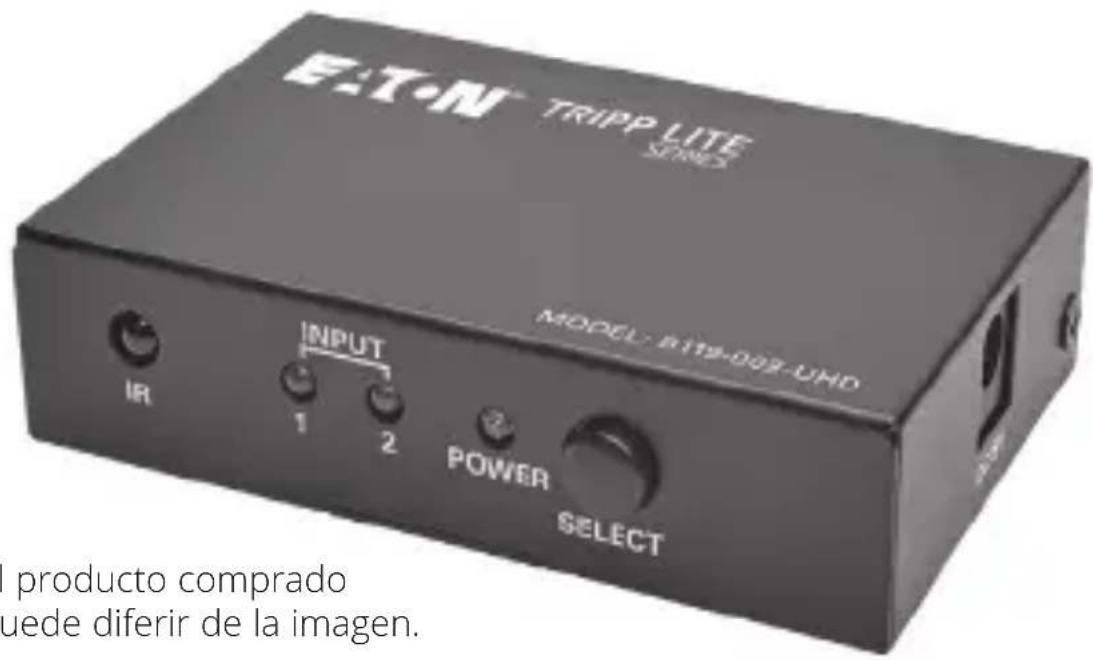

El producto comprado peut de diferir de laImagen.

English 1

Français 21

Deutsch 31

Italiano 41

Characteristicas del Producto

• Alterna entre multíplies dispositivos fuente de HDMI connectados a un solo puerto HDMI en un monitor
• Alterna entre dispositivos mediante un botón interruptor o el control remoto incluido
• La funciona de Conmutación Automática智能tica integiente cambiará automatistically alsignificanto dispositivo encendido cuando seapague la corriente del dispositivo actual*
• Soporte resolutiones de video de Ultra Alta Definencia (UHD) 4K x 2K hasta 3840 x 2160 @ 60 Hz
• Soporte Color Verdadero de hasta 48 bits (16 bits por canal)
• Soporta audio DTS-HD, Dolby® TrueHD y de 7.1 canales de sonido envolvente
• Compatible con 3D, HDCP v2.2 y EDID
• El modelo B119-005-UHD incluye una fuente de alimentación internacional con adaptadores para clavijas de Norte América, Reino Unido, Europa y Australia
• Conectar y Usar—No require software ni controladores

Characteristicas del Producto

*La conmutación automática no funciona en modo de reposo. Los dispositivos deben estar apagados Completely para que la conmutación automática funciona correctamente.

Contenido del Empaque

• B119-002-UHD, B119-004-UHD o B119-005-UHD
• Control Remoto
• Fuego de Alimentacion Externa (Entrada: 100V ~ 240V, 50/60 Hz, 0.3A; Salida: 5V 1A)*
• Manual del Propietario

*Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).

Accesorios Opcionales

• P569-XXX-CERT - Cables Premium HDMI de Alta Velocidad con Ethernet

Instalación

1. Asegúrese de que todos los dispositivos que conectará estén apagados.
2. Conecte un dispositivo fuente HDMI a un puerto de Entrada en el switch.

Nota: La longitud del cable HDMI que conecta de la fuente al switch noDebe exceeder 4.88 m [16 pies].

1. Repita el paso 2 para conectar los dispositivos fuente a los puertos de Entrada en el switch.
2. Conecte el puerto de Salida del switch al puerto de entrada HDMI de su pantalla. Nota: La longitud del cable HDMI que conecta del switch a la pantalla no debe exceder 4.88 m [16 pies].

Instalación

1. 1. Conecte la fuente de alimentación externa incluida, a la unidad y enchufela en un Supresor de Sobretensiones, Unidad de Distribución de Energía o Sistema de Respaldo Ininterruptible. El LED rojo de encendido y el LED verde de Entrada 1 se iluminará para indicar que se está recibiendo energia.

2. Encienda la alimentación a los dispositivos fuente y pantalla HDMI.

3. Alterne entre dispositivos fuente usingo el boton Select [Selectionar] en la unidad o en el control remoto incluido. Internacionalmente hacer que la func tion de Conmutacion Automática cambie automatically a los puertos que estan encendidos. Cuando varios puertos tengan dispositivos encendidos connectados a ellos, se cambiara al mas bajo de los puertos numerados. Una vez que se apague el disposito conectado al puerto numeraldo mas bajo, se cambiara al suiviente puerto encendido en linea.

SolutiOn de Problemas

Si no可以选择 encontrar unaImagen acceptable antes de seguir las instrucciones de instalacion, intente los siguientes consejos para SOLUTION de problemas.

1. ¿Esta connectada y enchufada la fuente de alimentación externa que viene con el producto a una fuente de alimentación que funciona? Para que el producto funciona correctamente, el switch debe estar connectado y recibiendo energia de una fuente externa.
2. Se apagaron los dispositivos connectados antes de la instalación? Si no se hizo, reincielos.
3. ¿QuéResolution está intentando alcanzar? El B119-002-UHD, B119-004-UHD y B119-005-UHD estáprobados para resolutions de video de Ultra Alta Definencia (UHD) 4K× 2K de hasta 3840× 2160@60Hz, y Color Verdadero de 48 bits (16 bits por canal).
4. ¿Cuál es la longitud del cable HDMI que está usingo? (Consulte la sección Instalacion de este manual para tener más informacion sobre la longitud的最大a del cable). Mientras más corto sea el cable

SolutiOn de Problemas

que se utilizes, mayor sera la resolution usted podrá Obtener.

(continuación)

Si no logra obtener unaImagen acceptable, trate de usar un cable más corto o bajo los ajustes de profundidad de color oResolution en su fuente de video.

1. ¿Qué tipo de cableado utilizes? Cableado inferior可以选择 resultar en bajo rendimiento, por lo que es importante utilizing cables que soporten laResolution de video que está intentando tener. Es recomendable que use cables HDMI de Alta Velocidad Serie P569, ya que se han probado para trabajo con B119-002-UHD, B119-004-UHD y B119-005-UHD.

2. Pruebe sus cables para asegurar de que funciona correctamente. Por exemple, connecte su cable HDMI entre una fuente y un monitor que sepa que funciona para ver si el cable está funciona.

3. Se在哪吒 la unidad en un area que la expone a temperatas más altas? Si el producto se sobrecaliente, no funciona correctamente.

Especificaciones

Modelo B119-002-UHD B119-004-UHD B119-005-UHD

Conectores

Alimentación (x2) HDMI Hembra (x4) HDMI Hembra (x5) HDMI Hembra
Salida HDMI Hembra	HDMI Hembra HDMI Hembra

Video

Resolución Maxima	3840 x 2160 (60 Hz) 3840	x 2160 (60 Hz) 3840 x 2160 (60 Hz)
Profundidad de Color	Color Verdadero de 48 bits (16 bits por canal)	Color Verdadero de 48 bits (16 bits por canal)	Color Verdadero de 48 bits (16 bits por canal)
Ancho de Banda del Amplificador de Video	6Gbps / 600Mhz 6Gbps	/ 600Mhz 6Gbps / 600Mhz

Ambiental

Temperatura de Operación	0 °C a 40 °C [32 °F a 104 °F]	0 °C a 40 °C [32 °F a 104 °F]	0 °C a 40 °C [32 °F a 104 °F]
Humedad de Operación	De 10% a 85% de HR, Sin Condensación	De 10% a 85% de HR, Sin Condensación	De 10% a 85% de HR, Sin Condensación
Temperatura de Almacenimiento	-10 °C a 80 °C [14 °F a 176 °F]	-10 °C a 80 °C [14 °F a 176 °F]	-10 °C a 80 °C [14 °F a 176 °F]
Humedad de Almacenimiento	Del 5% a 90% de HR, Sin Condensación	Del 5% a 90% de HR, Sin Condensación	Del 5% a 90% de HR, Sin Condensación

Fisicas

Dimensiones de la Unidad (Al x An x Pr, Pulgadas)	0.8 x 3.1 x 2.0 0.8 x 4.8 x 2.0 0.8 x 4.8 x 2.0
Dimensiones de la Unidad (Al x An x Pr, mm)	20 x 80 x 51 20 x 123 x 51 20 x 123 x 51
Peso de la Unidad (lb)	0.23	0.33
Peso de la Unidad (kg)	0.11	0.15

Requerimientos de Energía

Fuente de Alimentación Externa	5V / 1A	5V / 1A	5V / 1A
Consumo de Potencia (Máx)	2W	2W	2.5W

Garantía

GARANTÍA LIMITADA DE 3 ANOS

Garantizamos por tres (3) años a partir de la Fecha de comprar inicial que nuestros productos no presentan defectos de materiales ni de mano deoba. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discrección) de每一quier producto defectuoso. Antes de devolver每一quier equipo para

reparación, visite Tripplite.Eaton.com/support/productreturns.Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de unaresha.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLICITAS, INCLUIDAS

GARANTías DE COMERCIABILIDAD Y ADECUACION PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes MentionadasSEO no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGUN CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE

PRODUCTO, INCLUso SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAN. Especificamente, no somos responsables por ningun costo, como perdida de ganancias o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o deequalquier other forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo electrico y electrónico nuevo de Eaton, los clientses están obligados a:

• Enviar para reciclaje equipos viejos del@mismo tipo y en el@mismo número (esto varía de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donderzazonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una的政治a de mejora continua. Las specifications están susujetas a cambio sin previo aviso.
