Type de produit	Commutateur HDMI 4 ports (B119-004-UHD)
Nombre de ports d'entrée	4
Nombre de ports de sortie	1
Résolution vidéo maximale	4K @ 60 Hz (4:4:4)
Profondeur de couleur	48 bits (16 bits par canal)
Débit de données	18 Gbit/s
Formats audio pris en charge	DTS-HD, Dolby TrueHD, son surround 7.1 canaux
Compatibilité HDCP	HDCP v2.2
Méthodes de commutation	Bouton poussoir Select, télécommande, commutation automatique intelligente
Alimentation externe	Entrée : 100-240 V, 50/60 Hz, 0,3 A ; Sortie : 5 V, 1 A
Consommation électrique	2 W (max)
Dimensions (H x L x P)	20 x 123 x 51 mm
Poids	0,15 kg
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 % à 85 % HR, sans condensation
Température de stockage	-10 à 80 °C
Humidité de stockage	5 % à 90 % HR, sans condensation
Garantie	3 ans limitée
Contenu de l'emballage	Commutateur, télécommande, alimentation externe avec adaptateurs (NEMA, Schuko, BS, AS/NZS), manuel
Longueur maximale des câbles HDMI	5 m (16 pi) pour les connexions source et écran
Plug and Play	Oui, sans logiciel ni pilote requis

FOIRE AUX QUESTIONS - B119004UHD Tripp Lite

Comment brancher le commutateur HDMI ?

Assurez-vous que tous les appareils sont hors tension. Connectez une source HDMI sur un port d'entrée (câble ≤ 5 m), puis la sortie du commutateur sur l'écran (câble ≤ 5 m). Branchez l'alimentation externe au commutateur, puis sur une prise secteur. Allumez les sources et l'écran. Utilisez le bouton Select ou la télécommande pour changer de source.

Pourquoi n'y a-t-il pas d'image sur mon écran ?

Vérifiez que l'alimentation du commutateur est branchée et que le voyant rouge est allumé. Assurez-vous que la source est allumée et que les câbles HDMI sont bien connectés. Essayez un câble plus court ou réduisez la résolution vidéo. Si le problème persiste, testez les câbles avec un autre appareil.

La commutation automatique ne fonctionne pas, pourquoi ?

La commutation automatique ne fonctionne que si les appareils sources sont complètement éteints (pas en mode veille). Lorsque l'appareil actif est éteint, le commutateur passe automatiquement à la source suivante allumée. Si plusieurs sources sont allumées, le port avec le numéro le plus bas est prioritaire.

Quelle est la longueur maximale de câble HDMI recommandée ?

Pour une fiabilité optimale, la longueur du câble HDMI entre la source et le commutateur ne doit pas dépasser 5 mètres (16 pieds). De même, la liaison entre le commutateur et l'écran ne doit pas excéder 5 mètres. Utilisez des câbles de qualité, comme la série P569 de Tripp Lite.

Mon téléviseur n'affiche pas la résolution 4K, que faire ?

Assurez-vous que votre source et votre écran prennent en charge la 4K et que vous utilisez un câble HDMI haute vitesse. Vérifiez que le commutateur supporte le format 4K @ 60 Hz (4:4:4). Si l'image reste instable, réduisez la résolution ou la profondeur de couleur dans les paramètres de la source.

La télécommande ne répond pas, que faire ?

Vérifiez que les piles de la télécommande sont insérées correctement et qu'elles ne sont pas usées. Pointez la télécommande vers le capteur situé sur le commutateur. Si la télécommande ne fonctionne toujours pas, utilisez le bouton Select directement sur l'appareil pour changer de source.

Le voyant d'alimentation ne s'allume pas, que dois-je vérifier ?

Assurez-vous que l'alimentation externe est bien connectée au commutateur et branchée sur une prise secteur fonctionnelle. Vérifiez que la prise d'alimentation n'est pas endommagée. Si le voyant reste éteint, contactez le support technique de Tripp Lite pour un remplacement sous garantie.

Le commutateur chauffe-t-il pendant l'utilisation ?

Le commutateur peut chauffer légèrement en fonctionnement, mais la température de surface doit rester inférieure à 40 °C. Ne bloquez pas les ouvertures de ventilation et placez-le dans un endroit bien aéré. Si l'appareil devient très chaud au toucher, débranchez-le et contactez le service client.

Puis-je utiliser des câbles HDMI standards ou faut-il des câbles spécifiques ?

Pour des performances optimales, il est recommandé d'utiliser des câbles HDMI haute vitesse avec Ethernet, comme la série P569 de Tripp Lite. Des câbles de qualité inférieure peuvent limiter la résolution ou provoquer des pertes de signal. La longueur maximale conseillée est de 5 mètres.

Que faire si l'audio ne fonctionne pas ou est déformé ?

Vérifiez que la source envoie un format audio compatible (DTS-HD, Dolby TrueHD, PCM 7.1). Assurez-vous que le câble HDMI est en bon état et ne dépasse pas 5 m. Dans les réglages de la source, essayez de basculer le format audio vers PCM si le problème persiste.

MODE D'EMPLOI B119004UHD Tripp Lite

Commutateurs HDMI avec télécommande, 4K @ 60 Hz

Modèles :

B119-002-UHD

B119-004-UHD

B119-005-UHD

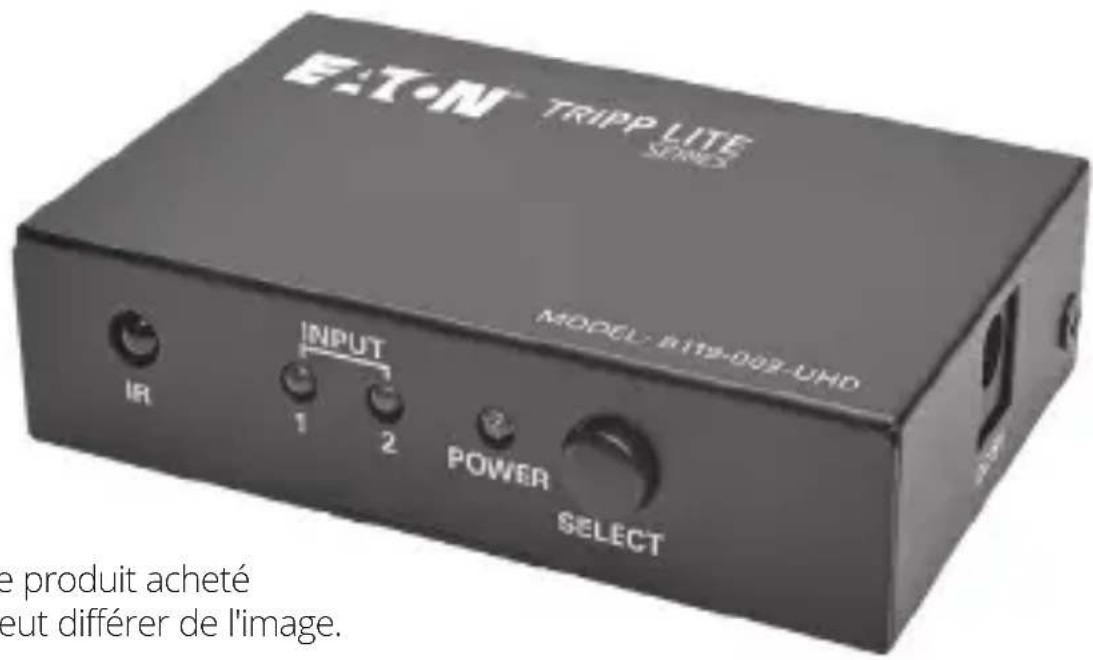

Le produit acheté peut différer de l'image.

Caractéristiques du produit

• Commutateur entre plusieurs appareils source HDMI connectés à un seul port HDMI sur un moniteur
• Commutateur par le biais d'un bouton poussoir ou de la télécommande incluse
• La fonctionnalité de commutation automatique intelligente permet de passer automatiquement à l'appareil sous tension suivant lorsque l'appareil actuel est éteint.
• Prend en charge les résolutions vidéo jusqu'à 4K @ 60 Hz (4:4:4)
• Prend en charge jusqu'à 48 bits de Couleur profonde (16 bits par canal)
• jusqu'à 18 Gbit/s de début de données
• Prénd en charge le son DTS-HD, Dolby ® TrueHD et le son surround 7.1 canaux
• 3D, HDCP v2.2 et compatible EDID
• Comprend un bloc d'alimentation international avec des adaptateurs de fiches compatibles nord-américain, britannique, français et australien.
• Plug and play ; pas de logiciels ou de pilotes requis

Caractéristiques du produit

*La commutation automatique ne fonctionnera pas correctement si votre appareil est en mode veille. Les appareils doivent être complètement éteints pour que l'auto-commutateur fonctionne correctement.

Contenu du carton d'emballage

• B119-002-UHD, B119-004-UHD ou B119-005-UHD
• Télekommande
• Alimentation électrique externe (Entrée : 100-240 V, 50/60 Hz, 0,3 A ; Sortie : 5 V 1 A)*
• Manuel d'utilisation

Comprend les prises NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie).

Accessoires disponibles en option

• Câbles HDMI haute vitesse haut de gamme avec Ethernet P569-XXX-CERT

Installation

1. Assurez-vous que tous les appareils que vous allez connecter sont hors tension.
2. Connectez un appareil source HDMI à un port d'entrée du commutateur.

Remarque: la longueur du câble HDMI reliant la source au commutateur ne doit pas dépasser 5 m (16 pi.).

1. Répétez l'étape 2 pour connecter les appareils source aux ports d'entrée restants sur le commutateur.
2. Connectez le port de sortie du commutateur au port d'entrée HDMI de votre écran.

Remarque : la longueur du câble HDMI reliant le commutateur à l'écran ne doit pas dépasser 5 m (16 pi.).

Installation

1. Connectez l'alimentation externe au commutateur, puis branche-la à un protecteur de surtension, à une alimentation sans interruption (onduleur) ou à une PDU (Unité de distribution d'énergie) Le voyant rouge d'alimentation et le voyant vert d'entrée 1 s'allument pour indiquer que l'alimentation est reçue.
2. Mettez sous tension les appareils HDMI source et l'écran.
3. Passez d'un appareil source à l'autre à l'aide du bouton-poussoir Select de l'appare eils sous tension sont connectés aux ports multiples, c'est le port portant le numéro le plus bas qui sera commuté. Une fois que l'appareil connecté au port numérotré le plus bas est mis hors tension, le port sous tension suivant sera commuté.

Dépannage

Si vous ne parvenez pas à obtenir une image acceptable après avoir suivi les instructions d'installation, essayez les conseils de dépannage ci-dessous.

1. Le bloc d'alimentation externe fourni avec le produit est-il connecté et branché sur une source d'alimentation en état de marche? Pour que le produit fonctionne correctement, le commutateur doit être connecté à une source d'alimentation externe et recevoir du courant de cette-ci.
2. Les appareils connectés ont-ils été mis hors tension avant l'installation? Si ce n'est pas le cas, redémarrez-les.
3. Quelle résolution essayez-vous d'atteindre? B119-002-UHD, B119-004-UHD et B119-005-UHD sont testés pour prendre en charge les résolutions vidéo Ultra High Definition (UHD) 4K x 2K jusqu'à 4K @ 60 Hz, et 48 bits en couleur profonde (16 bits par canal).
4. Quelle est la longueur du câble HDMI que vous utilisez ? (Voir la section Installation de ce manuel pour plus de détails sur la distance maximale du câble). Plus le câble utilisé est court, plus vous obtiendrez une résolution

Dépannage

élevée. Si vous ne parvenez pas à obtenir une image acceptable, essayez d'utiliser un câble plus court ou de réduire la résolution vidéo ou les paramètres de profondeur des couleurs de votre source.

1. Quel type de câblage utiliser? Un câblage de qualité inférieure peut entraîner des performances médiocres. Il est donc importante que vous utilisiez des cables capables de supporter la résolution video que vous essayez d'obtenir. Pour des résultats optimaux, utilisez les cables HDMI haute vitesse de la série P569. Ils ont été testés pour fonctionner avec les commutateurs B119-002-UHD, B119-004-UHD et B119-005-UHD.
2. Testez vos cables pour vous assurer qu'ils fonctionnement correctement. Par exemple, connectez votre cable HDMI entre une source et un monitreur dont vous savez qu'ils fonctionnement pour vérifier si le cable fonctionne.
3. L'appareil est-il situé dans un endroit où il est exposé à des températures élevées? Si le produit est surchauffé, il ne fonctionnera pas correctement.

Caractéristiques

Modèle B119-002-UHD B119-004-UHD B119-005-UHD

Connecteurs

Résolution maximale	4K @ 60 Hz (4:4:4)	4K @ 60 Hz (4:4:4)	4K @ 60 Hz (4:4:4)
Profondeur des couleurs	48-bit Couleur profonde (16 bits par canal)	48-bit Couleur profonde (16 bits par canal)	48-bit Couleur profonde (16 bits par canal)
Bande passante de l'amplificateur video	6 Gbit/s / 600 Mhz 6	Gbit/s / 600 Mhz 6	Gbit/s / 600 Mhz

Température de fonctionnement	0 à 40 °C (32 à 104 °F)	0 à 40 °C (32 à 104 °F)	0 à 40 °C (32 à 104 °F)
Taux d'humidité en fonctionnement	10 % à 85 % RH, sans condensation	10 % à 85 % RH, sans condensation	10 % à 85 % RH, sans condensation
Température de stockage	-10 à 80 °C (14 à 176°F)	-10 à 80 °C (14 à 176°F)	-10 à 80 °C (14 à 176°F)
Humidité de stockage	5 % à 90 % RH, sans condensation	5 % à 90 % RH, sans condensation	5 % à 90 % RH, sans condensation

Characteristiques physiques

Dimensions de l'unité (HxLxP po.)	0,8 x 3,1 x 2,0 0,8 x 4,8 x 2,0 0,8 x 4,8 x 2,0
Dimensions de l'unité (HxLxP, mm)	20 x 80 x 51 20 x 123 x 51 20 x 123 x 51
Poids de l'unité (lb.) 0,23	0,33 0,33
Poids de l'unité (kg) 0,1062 0,15 0,15

Exigences en matière d'alimentation

Alimentation électrique externe	5V/1A 5V/1A 5V/1A
Consommation électrique (max.)	2W 2W 2,5W

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTS DE QUALITE MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéréur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations sur la conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de survie où une défaillance de cet équipement peut raisonnablement provoquer la panne de l'équipement de survie ou affecter de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.
