DDR1527SDC - Подставка для экрана Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Подставка для двух мониторов для рабочего стола
Бренд	Tripp Lite
Модель	DDR1527SDC
Совместимость VESA	Да (пластины VESA в комплекте, винты M4 и M6)
Количество поддерживаемых мониторов	2
Максимальный размер экрана	27 дюймов (приблизительно)
Максимальная нагрузка на монитор	8 кг (приблизительно)
Способ монтажа	Крепление зажимом или сквозное (отверстие в столе)
Диапазон регулировки высоты	600 мм (23,6 дюйма)
Наклон	20° вперед/назад
Вращение	360° на монитор
Поворот	360° на монитор
Материал	Сталь / Алюминий
Управление кабелями	Да (кабельные стяжки в комплекте)
Цвет	Черный (обычный)
Размеры (Д x Ш x В)	800 x 200 x 600 мм (приблизительно)
Вес подставки	7 кг (приблизительно)
Электропитание	Нет (ручная установка)
Гарантия	5 лет (ограниченная гарантия)
Комплектация	Стойка, основание, зажим, пластины VESA (x2), распорки, винты, шестигранные ключи (3,4,5 мм), кабельные стяжки, наконечник, центрирующие шайбы

Часто задаваемые вопросы - DDR1527SDC Tripp Lite

Совместима ли эта подставка с моим монитором?

Проверьте шаг винтов VESA (75x75 или 100x100 мм) и максимальный вес (8 кг на монитор). Используйте прилагаемые подходящие винты (M4 или M6).

Как установить подставку на стол с зажимом?

Наденьте основание на край стола, затем поверните ручку, чтобы затянуть зажим снизу. Если край толстый, переверните регулировочную пластину зажима.

Можно ли установить подставку сквозь стол?

Да, используйте опцию монтаж на столешницу, просверлив отверстие для стойки. Закрепите зажим снизу винтами M6X15.

Как отрегулировать высоту мониторов?

Ослабьте центрирующую шайбу, переместите ее в нужное положение на стойке, затем плотно затяните.

Как отрегулировать наклон и вращение?

Используйте шестигранный ключ 5 мм для регулировки натяжения в шарнирах. Поворачивайте по часовой стрелке для увеличения натяжения, против часовой для уменьшения.

Что делать, если монитор наклоняется?

Отрегулируйте натяжение шарнира с помощью шестигранного ключа 5 мм. Если проблема не исчезает, проверьте, хорошо ли затянуты винты VESA.

Как управлять кабелями?

Используйте прилагаемые кабельные стяжки, чтобы прикрепить кабели к стойке и аккуратно их организовать.

Безопасна ли подставка для монитора 27 дюймов?

Да, модель DDR1527SDC предназначена для мониторов до 27 дюймов. Убедитесь, что вес каждого монитора не превышает 8 кг.

Какая гарантия на эту подставку?

Tripp Lite предоставляет ограниченную гарантию 5 лет на дефекты материалов и изготовления.

Можно ли использовать эту подставку на улице?

Нет, этот продукт предназначен только для использования внутри помещений. Использование на улице может привести к поломке и травмам.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDR1527SDC Tripp Lite

Руководство пользователя

Двухместный

вертикальный настольный

или захватный кронштейн

для крепления дисплеев с

плоским экраном

Модель: DDR1527SDC

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИЧИНИТЬ СУЩЕСТВЕННЫЙ ВРЕД ЗДОРОВЬЮ ЛЮДЕЙ ИЛИ МАТЕРИАЛЬНЫЙ УЩЕРЬ!

75 × 75 100 × 100

TRIPP·LITE

Охраняется авторским правом © 2015 Tripp Lite. Перепечатка запрещается.

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

ВНИМАНИЕ

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями, изложенными в настоящем руководстве, и не поймете их смысл. В случае возникновения у вас каких-либо вопросов относительно любых указаний или предупреждений приглашаем вас посетить страницу www.triplite.com/support.
• Этот монтажный кронштейн предназначен для установки и использования ТОЛЬКО в соответствии с указаниями, изложенными в настоящем руководстве. Неправильная установка данного модуля может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. В этом случае рекомендуется использование детектора неоднородностей.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь механическими грузоподъемными средствами.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.

Перечень комплектации

ВНИМАНИЕ!

Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.tripplite.com/support.

Опора (1 шт.)

Кабельный зажим (2 шт.)

Монтажный узел с пластиной VESA (2 шт.)

Основание (1 шт.)

Зажим для крепления к столешнице (1 шт.)

Фиксирующее кольцо (2 шт.)

Верхний колпачок (1 шт.)

Шестигранный ключ 3 мм (1 шт.)

Шестигранный ключ 4 мм (1 шт.)

Шестигранный ключ 5 мм (1 шт.)

M4X12 (8 шт.)

M4X30 (8 шт.)

M6X15 (3 шт.)

Проставка (8 шт.)

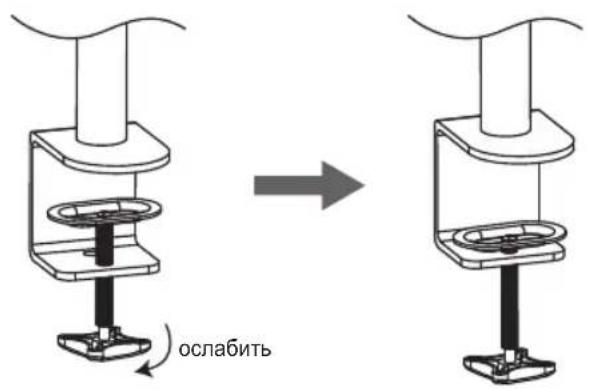

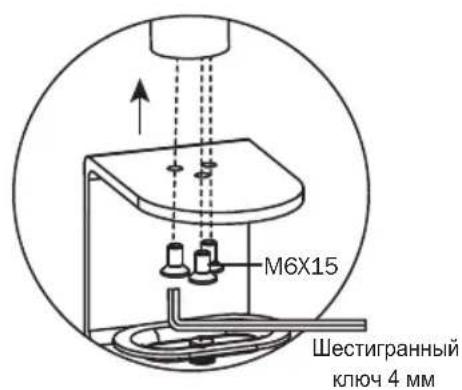

1a. Захватный кронштейн для крепления к столу

M6X15 Шестигранный ключ 4 мм

ослабить

• Определите примерное место монтажа с учетом размера дисплея, обеспечения возможности регулировки высоты и требований, связанных с шагом резьбы / вращением регулировочного винта.
• Зацепите монтажный кронштейн за край стола таким образом, чтобы зажим соприкасался с краем стола.

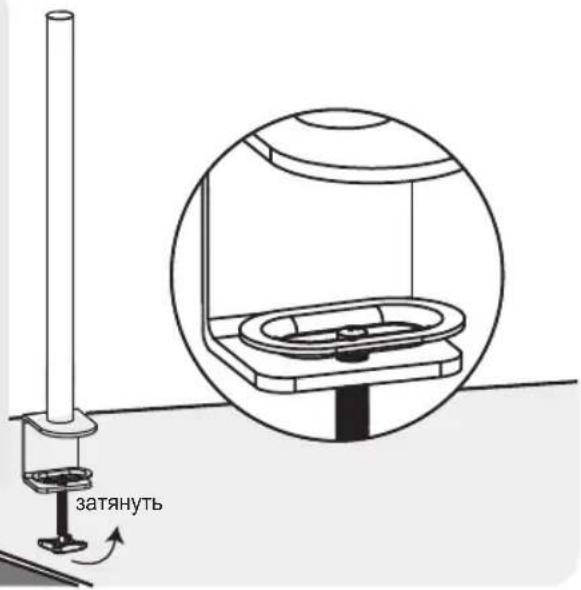

• Поверните регулировочную головку таким образом, чтобы зажим совпал по ширине с краем стола и плотно охватывал его.
• Если толщина кромки стола несколько превышает максимальный размер захвата для крепления к столешнице, отверните зажимной винт и пластину регулировки зажима и прикрепите, повернув на 180 градусов.

затянуть

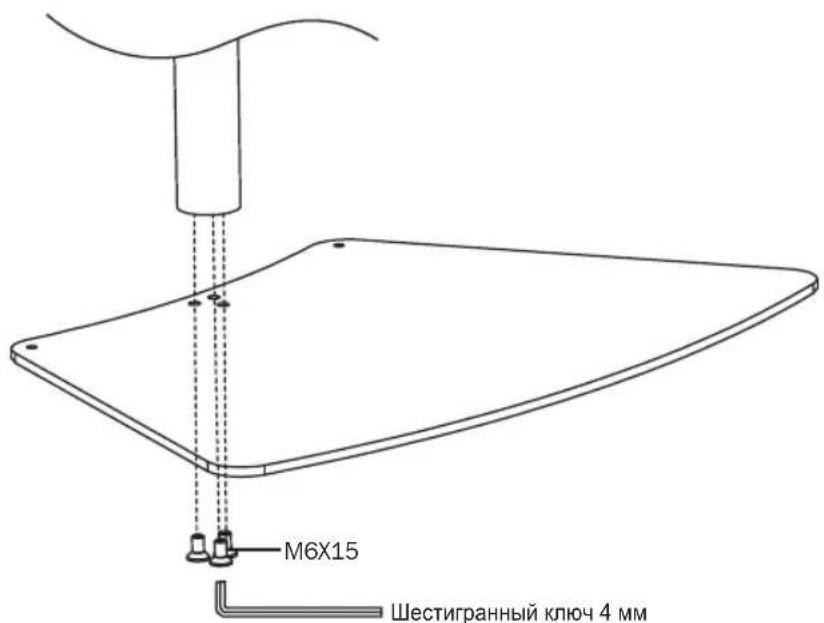

1b. Настольный кронштейн

M6X15 Шестигранный ключ 4 мм

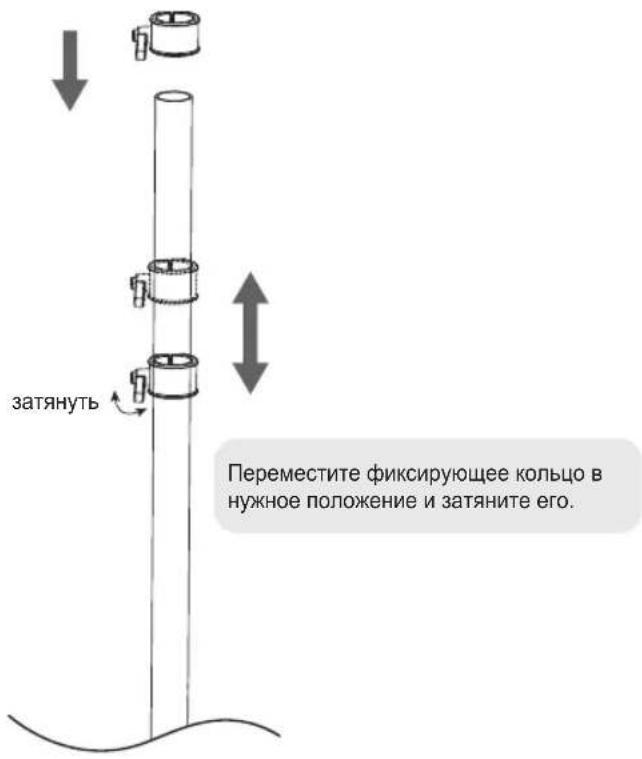

2. Установка фиксирующего кольца

затянуть Переместите фиксирующее кольцо в нужное положение и затяните его.

3. Крепление пластины VESA к дисплею

Поднимите дисплей и совместите его задние монтажные отверстия с соответствующими отверстиями в пластине VESA, прикрепленной к монтажному узлу.

Прикрепите дисплей к пластине VESA с использованием соответствующих винтов, поставляемых в комплекте.

Плотно затяните все винты. Не перетягивайте.

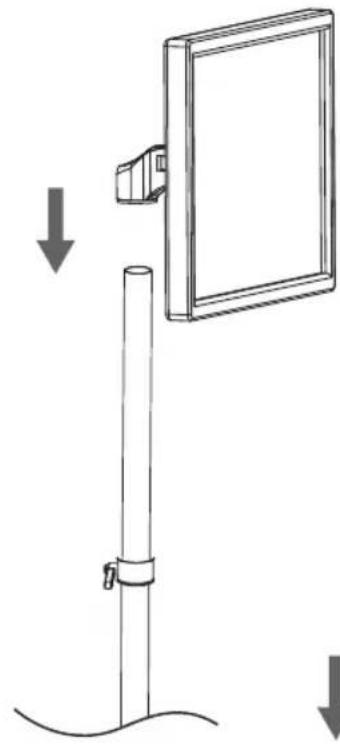

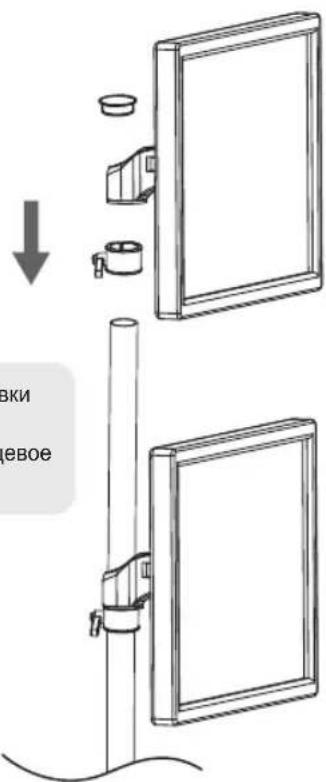

4. Установка дисплея

Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, поднимите дисплей с прикрепленным к нему монтажным узлом и наденьте на вертикальную стойку, проведя его вниз до соприкосновения с фиксирующим кольцом. Прежде чем отпустить дисплей, убедитесь в том, что он надежно закреплен.

Повторите шаги 2 и 3 для установки второго дисплея. По окончании вставьте заглушку в верхнее торцевое отверстие стойки.

взки девое

ВНИМАНИЕ! Все четыре монитора обязательно должны быть обращены передней стороной вперед. При обращении одной из групп мониторов передней стороной назад возможно опрокидывание конструкции.

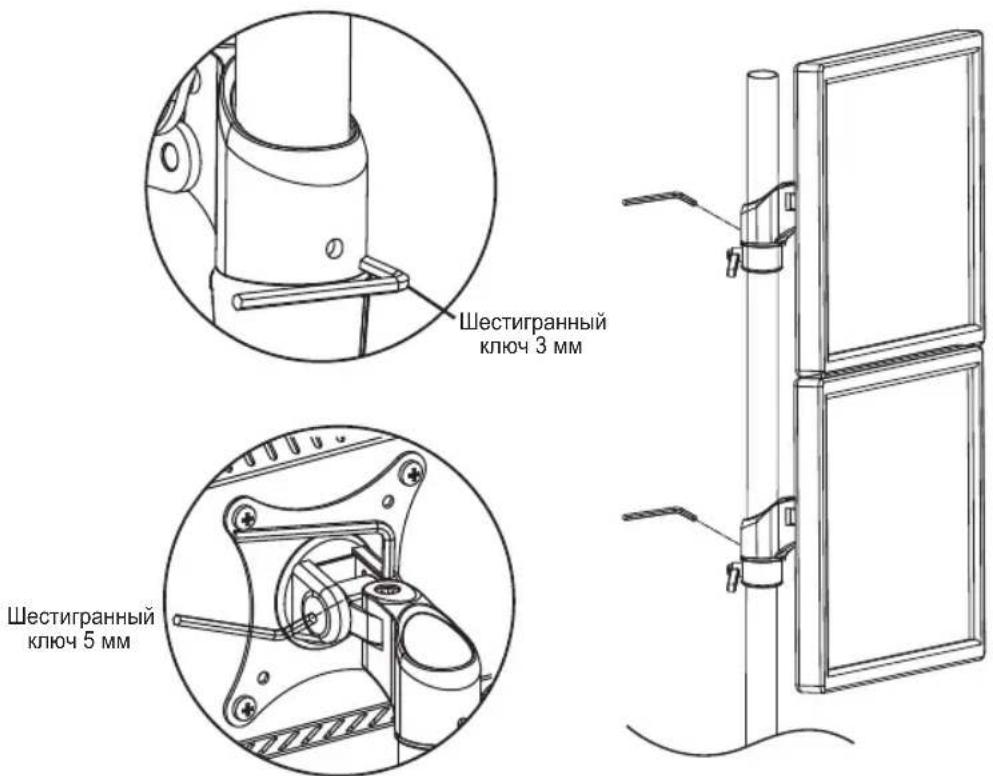

5. Регулировка затяжки

Шестигранный ключ 3 мм
Шестигранный ключ 5 мм
Отрегулируйте степень затяжки шарнирного соединения с помощью шестигранных ключей соответствующих размеров. Для усиления затяжки поверните его по часовой стрелке, а для ее ослабления — против часовой стрелки.

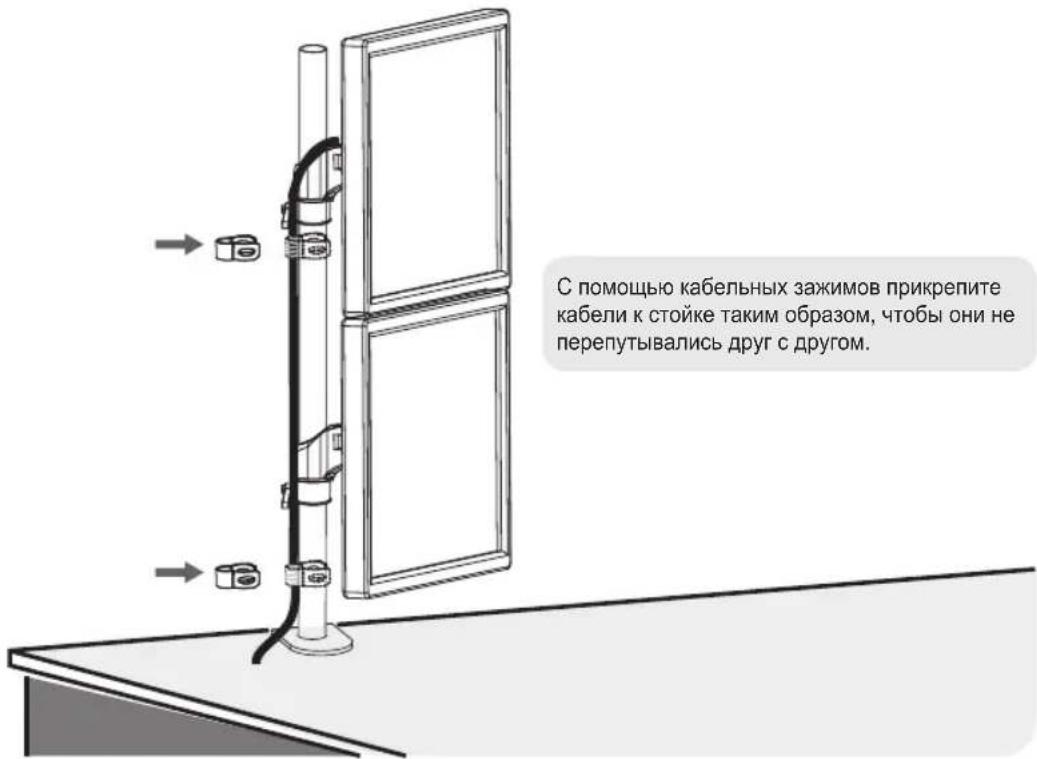

6. Оптимизация кабельных соединений

С помощью кабельных зажимов прикрепите кабели к стойке таким образом, чтобы они не перепутывались друг с другом.

С помощью кабельных зажимов прикрепите кабели к стойке таким образом, чтобы они не перепутывались друг с другом.

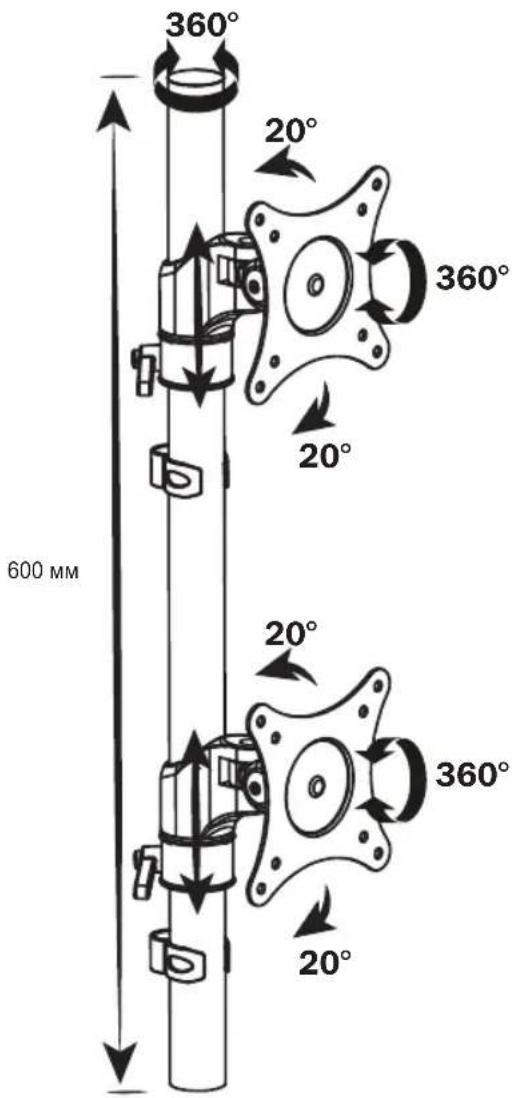

7. Регулировка

360° 20° 360° 20° 600 MM 20° 360° 20°

Установите желаемое положение или угол наклона, регулируя их с помощью шестигранного ключа соответствующего размера. Для усиления затяжки вращайте его по часовой стрелке, а для ее ослабления — против часовой стрелки.

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов приглашаем вас посетить страницу www.triplite.com/support.
