BEDIENUNGSANLEITUNG DDR1527SDC Tripp Lite
Vertikale Dual- Flachbildschirm-Tisch- bzw. Klemmhalterung
MODELL: DDR1527SDC

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN!

75 × 75 100 × 100
Copyright © 2015 Tripp Lite. Alle Rechte vorbehalten.
HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNUNG
- Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in diesem Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.triplite.com/support.
- Die Halterung sollte nur wie in diesem Handbuch angegeben installiert und verwendet werden. Die unsachgemäße Installation des Produkts kann zu Sachschäden oder schweren Verletzungen führen.
- Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
- Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie des zugehörigen Materials und sämtlicher zugehöriger Komponenten sicher tragen kann.
- Stellen Sie bei der Montage an einer Holzwand sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
- Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
- Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.
- Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen.
Garantie
5-Jahres-Garantie
Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.
DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)
WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.
Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

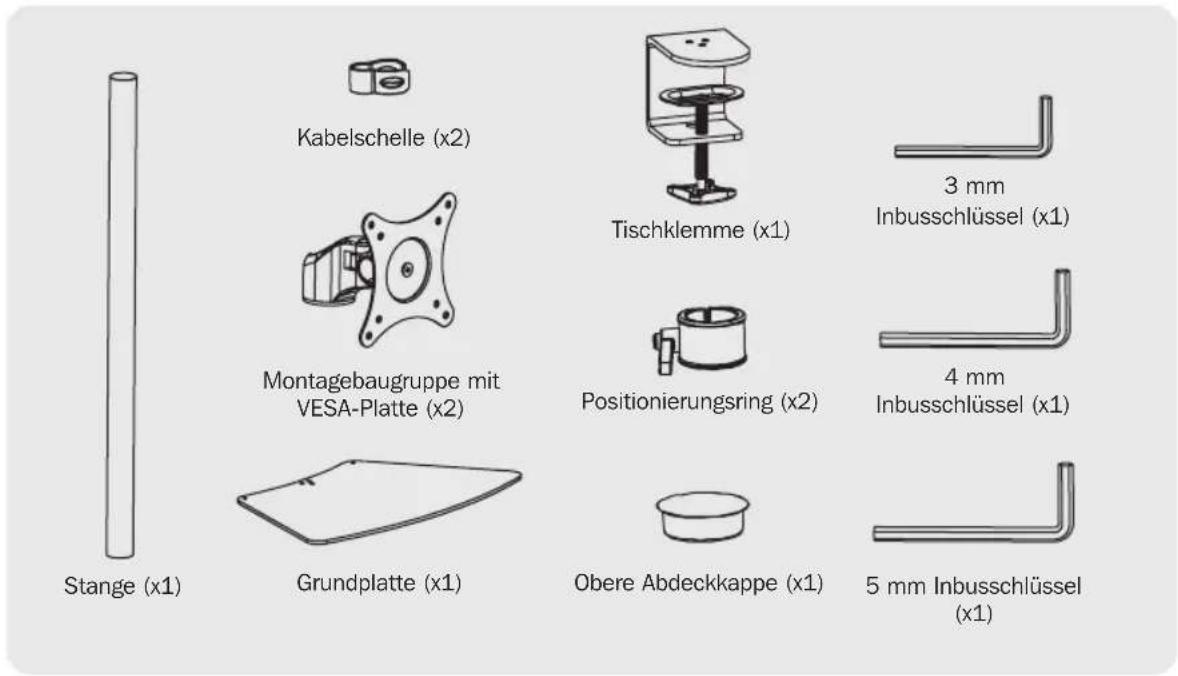

Komponentenliste
WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support.


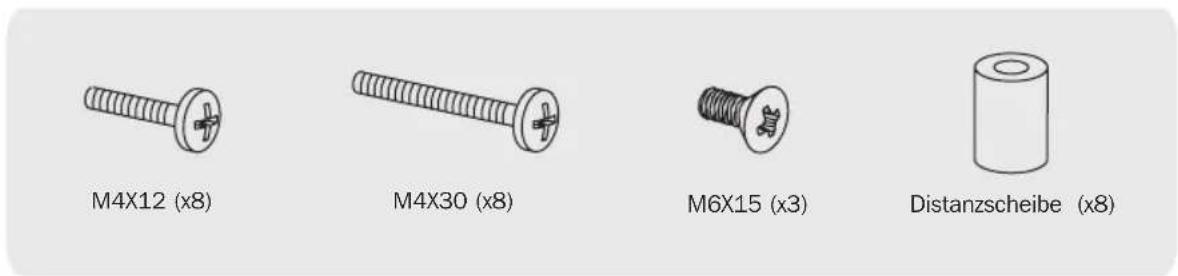

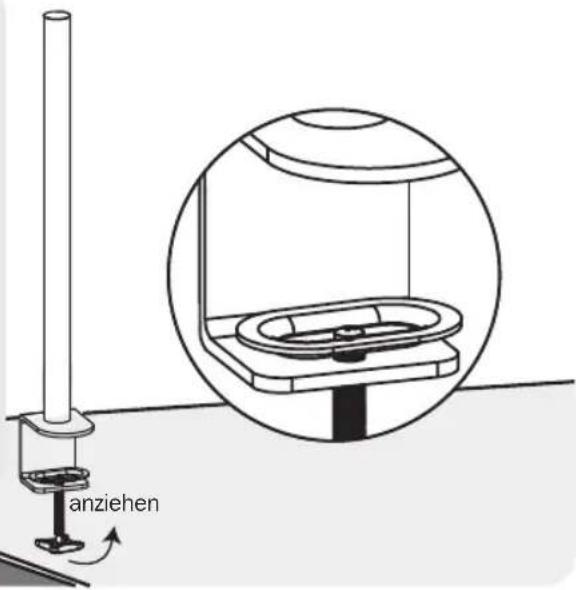

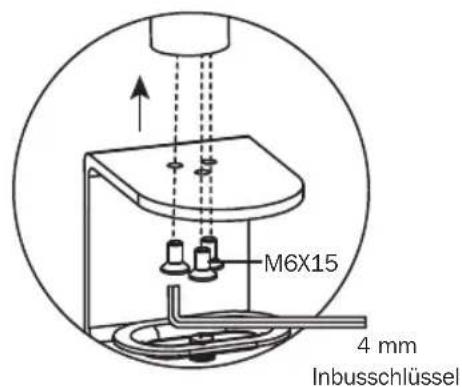

M4X12 (x8) M4X30 (x8) M6X15 (x3) Distanzscheibe (x8)1a. Montage der Tischklemme

- Legen Sie die Position für die Befestigung unter Berücksichtigung der Bildschirmgröße, Höhe und Neigung/Rollen fest.
- Schieben Sie die Tischhalterung über die Kante hinaus, bis die Halterung die Tischkante berührt.
- Drehen Sie den Knopf, um die Halterung an der Tischkante auszurichten, und befestigen Sie die Halterung.
- Falls die Dicke der Tischplatte an der Kante die maximal verfügbare Klemmdistanz ein wenig übersteigt, können Sie die Klemmschraube und die Klemmenjustierplatte entfernen und anschließend die Klemmenjustierplatte in umgekehrter Position wieder anbringen.


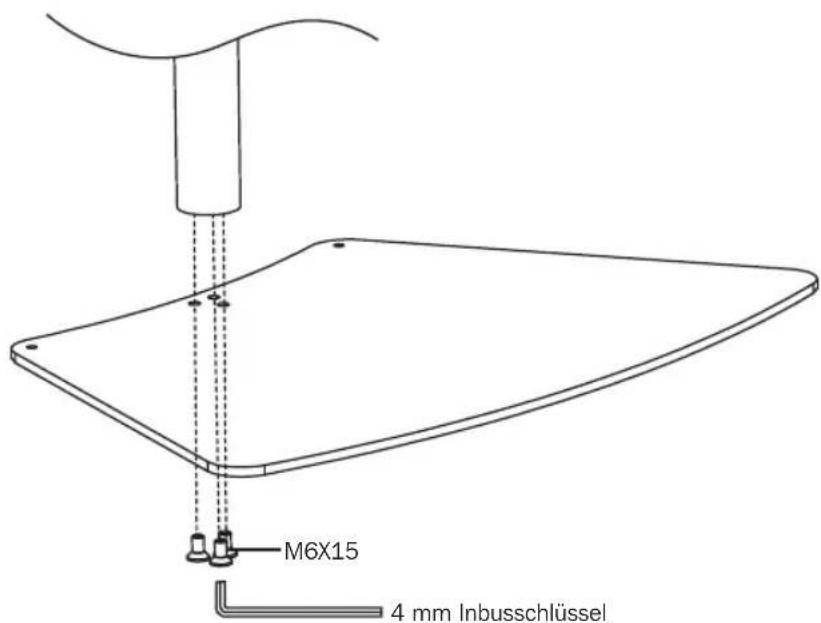

anziehen1b. Tischmontage

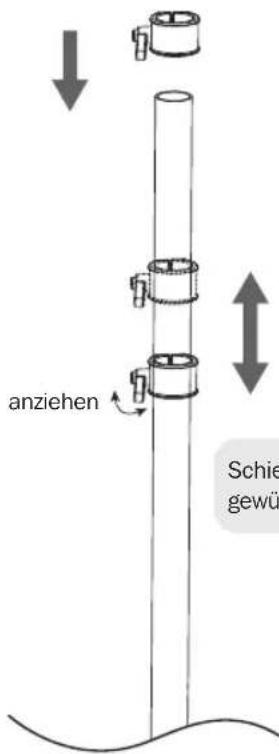

- Montage des Positionierungsringes
- Befestigung der VESA-Platte am Bildschirm

Heben Sie den Bildschirm an und richten Sie die hinteren Montagebohrungen zur VESA-Platte der Montagebaugruppe aus.
Den Bildschirm mit den passenden mitgelieferten Schrauben an der VESA-Platte befestigen.

Alle Schrauben fest anziehen. Die Schrauben nicht überdrehen.

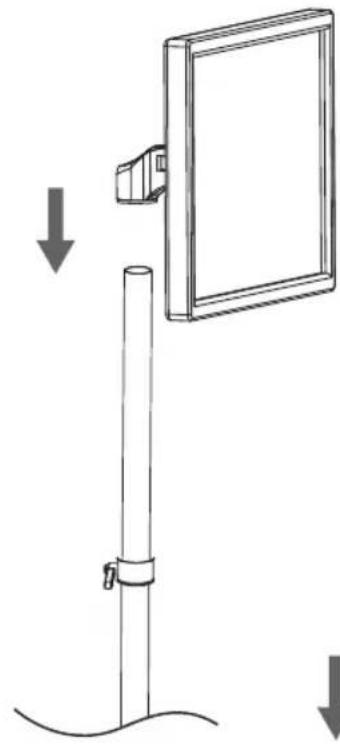

4. Montage des Bildschirms

Heben Sie den Bildschirm mit Hilfe eines Assistenten oder mit einer mechanischen Hubvorrichtung zusammen mit der daran befestigten Montagebaugruppe an und schieben Sie diese auf den Stab und soweit herunter, bis die gesamte Baugruppe auf dem Positionierungsring aufliegt. Vergewissern Sie sich vor dem Loslassen, dass der Bildschirm sicher befestigt ist.

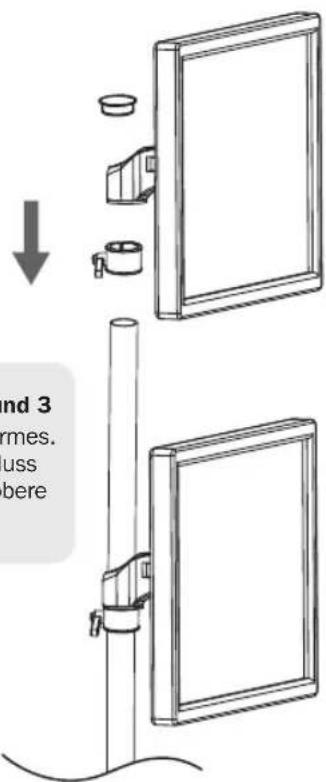

Wiederholen Sie die Schritte 2 und 3 zur Montage des zweiten Bildschirmes. Stecken Sie nach Montageabschluss die obere Abdeckkappe auf das obere Ende des Stabes.
ACHTUNG: Alle vier Bildschirme müssen immer nach vorne gerichtet sein. Wenn ein Satz von Bildschirmen andersherum ausgerichtet wird, könnte die Einheit umkippen.

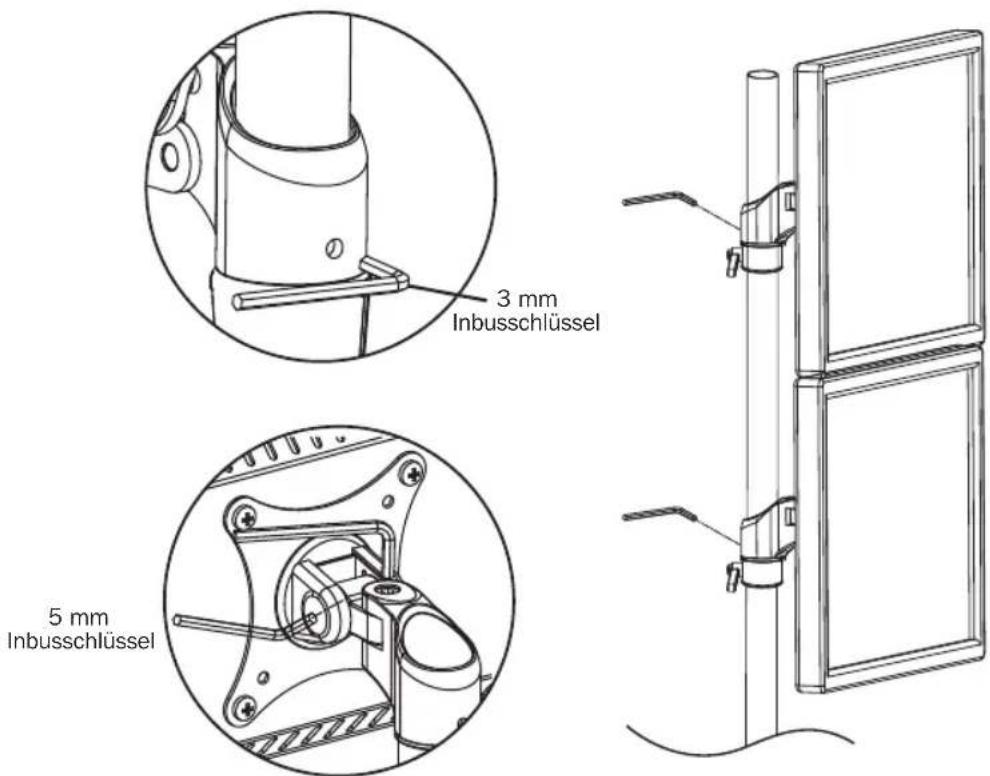

5. Spannungsanpassung

Verwenden Sie einen passenden Inbusschlüssel zur Einstellung des Drehwinkels. Drehen Sie ihn im Uhrzeigersinn, wenn Sie die Spannung erhöhen, und entgegen dem Uhrzeigersinn, wenn Sie die Spannung reduzieren wollen.
6. Kabelführung


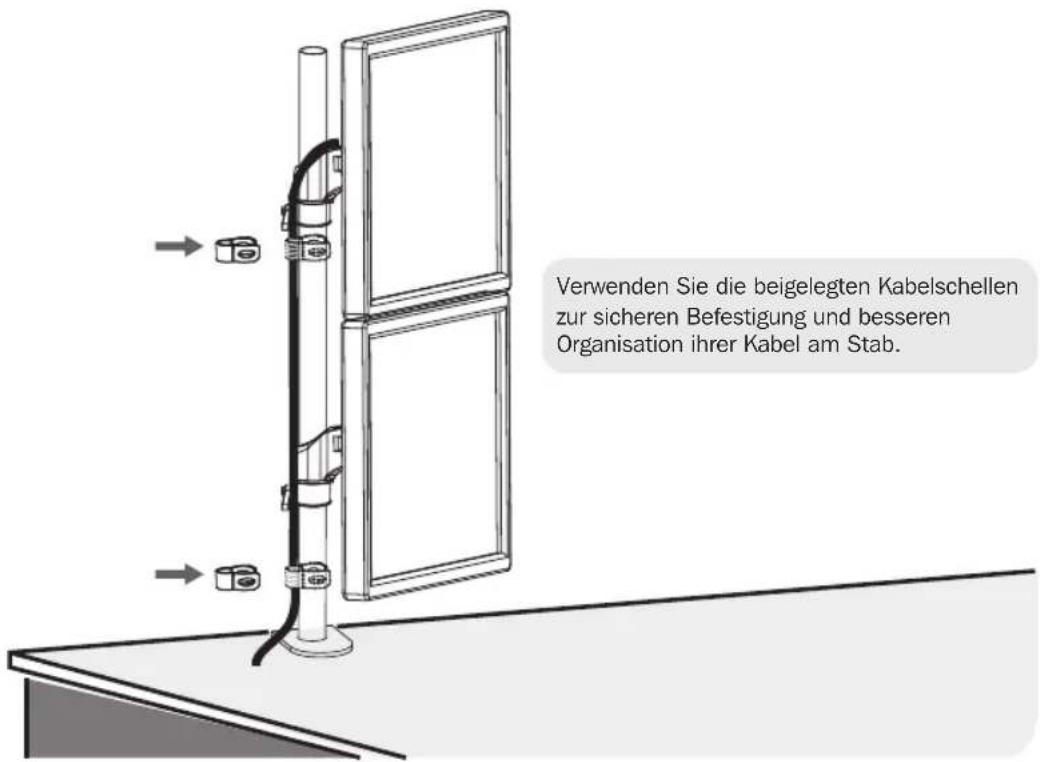

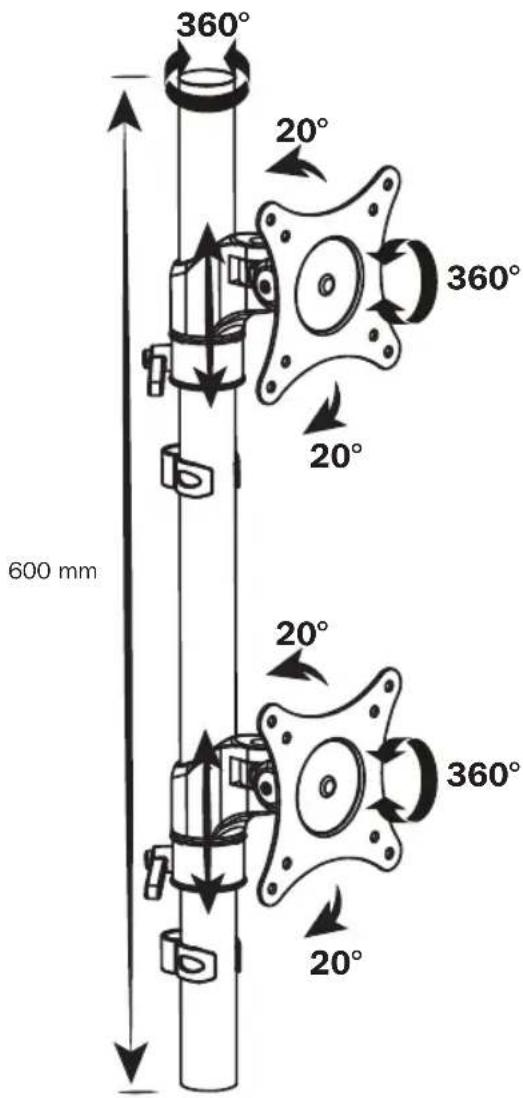

Verwenden Sie die beigelegten Kabelschellen zur sicheren Befestigung und besseren Organisation ihrer Kabel am Stab.7. Ausrichtung
Wartung
- Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sicher angebracht ist.
• Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.
