DDR1527SDC - Support écran Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support double écran pour bureau
Marque	Tripp Lite
Modèle	DDR1527SDC
Compatibilité VESA	Oui (plaques VESA incluses, vis M4 et M6)
Nombre d'écrans supportés	2
Taille d'écran maximale	27 pouces (approximatif)
Charge maximale par écran	8 kg (estimé)
Méthode de montage	Fixation par bride ou traversante (trou dans le bureau)
Plage de réglage en hauteur	600 mm (23,6 po)
Inclinaison	20° avant/arrière
Rotation	360° par écran
Pivotement	360° par écran
Matériau	Acier / Aluminium
Gestion des câbles	Oui (brides de câble incluses)
Couleur	Noir (commun)
Dimensions (L x l x H)	800 x 200 x 600 mm (estimé)
Poids du support	7 kg (estimé)
Alimentation	Aucune (montage manuel)
Garantie	5 ans (garantie limitée)
Contenu du colis	Poteau, base, bride, plaques VESA (x2), entretoises, vis, clés Allen (3,4,5 mm), brides de câble, embout, rondelles de centrage

FOIRE AUX QUESTIONS - DDR1527SDC Tripp Lite

Ce support est-il compatible avec mon écran ?

Vérifiez le pas de vis VESA (75x75 ou 100x100 mm) et le poids maximal (8 kg par écran). Utilisez les vis fournies adaptées (M4 ou M6).

Comment installer le support sur un bureau avec bride ?

Glissez la base sur le rebord du bureau, puis tournez le bouton pour serrer la bride contre le dessous. Si le rebord est épais, inversez la plaque de réglage de la bride.

Puis-je monter le support en traversant le bureau ?

Oui, utilisez l'option montage sur dessus de bureau en perçant un trou pour le poteau. Fixez la bride par le dessous avec les vis M6X15.

Comment régler la hauteur des écrans ?

Desserrez la rondelle de centrage, glissez-la à la position souhaitée sur le poteau, puis serrez fermement.

Comment régler l'inclinaison et la rotation ?

Utilisez la clé hexagonale de 5 mm pour ajuster la tension au niveau des pivots. Tournez dans le sens horaire pour augmenter la tension, antihoraire pour réduire.

Que faire si un écran penche ?

Ajustez la tension du pivot à l'aide de la clé hexagonale de 5 mm. Si le problème persiste, vérifiez que les vis VESA sont bien serrées.

Comment gérer les câbles ?

Utilisez les brides de câble incluses pour attacher les câbles au poteau et les organiser proprement.

Le support est-il sécurisé pour un écran de 27 pouces ?

Oui, le modèle DDR1527SDC est conçu pour des écrans jusqu'à 27 pouces. Assurez-vous que le poids de chaque écran ne dépasse pas 8 kg.

Quelle est la garantie de ce support ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication.

Puis-je utiliser ce support à l'extérieur ?

Non, ce produit est prévu pour une utilisation à l'intérieur uniquement. L'utilisation extérieure pourrait entraîner une défaillance et des blessures.

MODE D'EMPLOI DDR1527SDC Tripp Lite

Manuel de l'utilisateur

Montage avec bride ou sur bureau double pour écran plat vertical

MODÈLE : DDR1527SDC

Droits d'auteur © 2015 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

AVERTISSEMENT

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www.triplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et positionner l'équipement sans risque.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

Liste de vérification des composants

IMPORTANT: Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l'aide.

Pôle (x1)

Bride de câble (x2)

Ensemble de montage avec plaque VESA (x2)

Base (x1)

Bride (x1)

Rondelle de centrage (x2)

Embout (x1)

Clé hexagonale de 3 mm (x1)

Clé hexagonale de 4 mm (x1)

Clé hexagonale de 5 mm (x1)

M4X12 (x8)

M4X30 (x8)

M6X15 (x3)

Entretoise (x8)

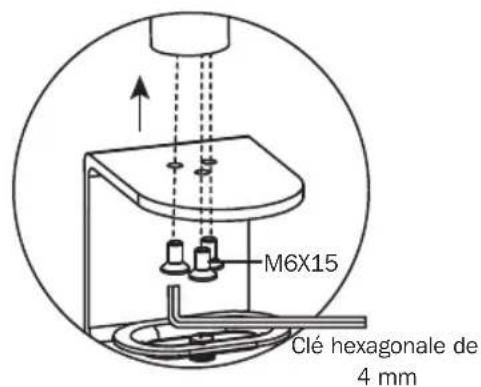

1a. Montage avec bride pour bureau

M6X15 Clé hexagonale de 4 mm

desserrer

• Déterminer l'emplacement approximatif du support en gardant à l'esprit les exigences quant à la taille de l'écran, au réglage de la hauteur et l'angle/pivotement.
• Faire glisser l'ensemble du support pour bureau sur le rebord du bureau de façon à ce que la bride entre entièrement en contact avec le rebord du bureau.

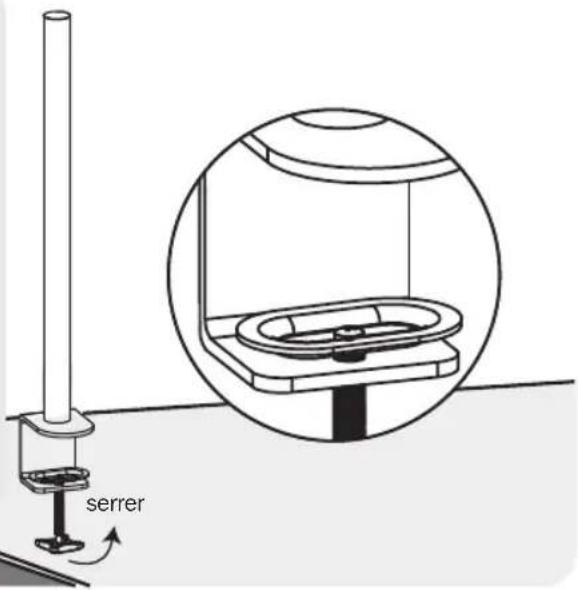

• Tourner le bouton pour ajuster la bride au rebord du bureau et la maintenir solidement en place.

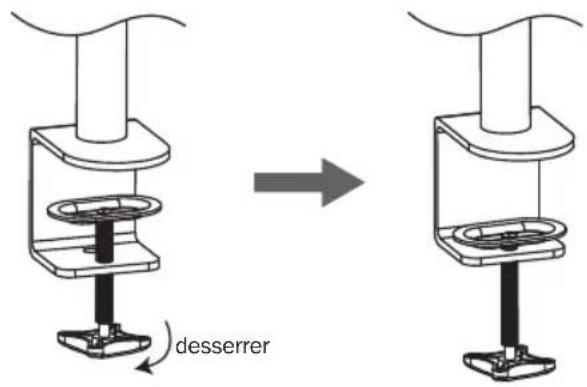

• Si la taille du bord du bureau excède la distance maximale du bureau, enlever la vis de la bride et la plaque de réglage de la bride, puis remettre la plaque de réglage de la bride en place, à l'envers.

serrer

1b. Montage sur un dessus de bureau

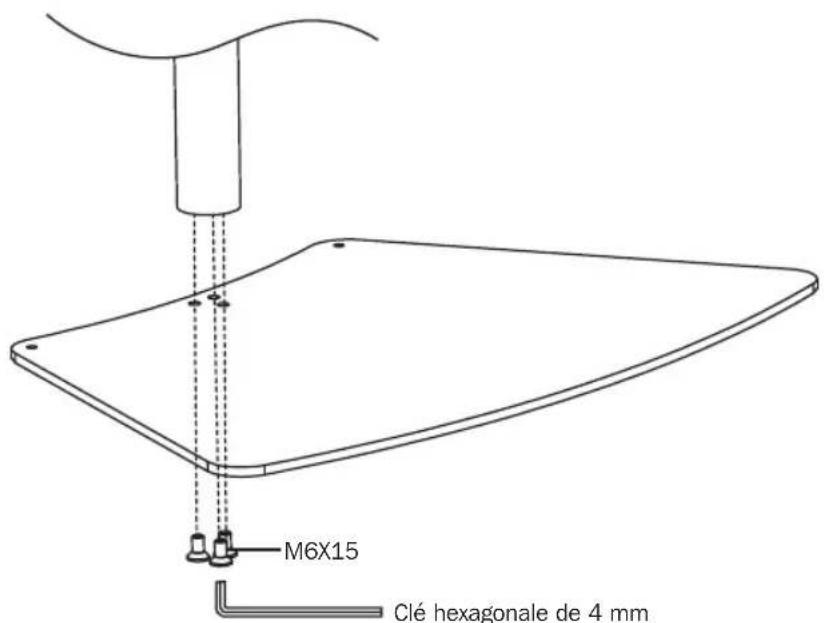

M6X15 Clé hexagonale de 4 mm

2. Installer la rondelle de centrage

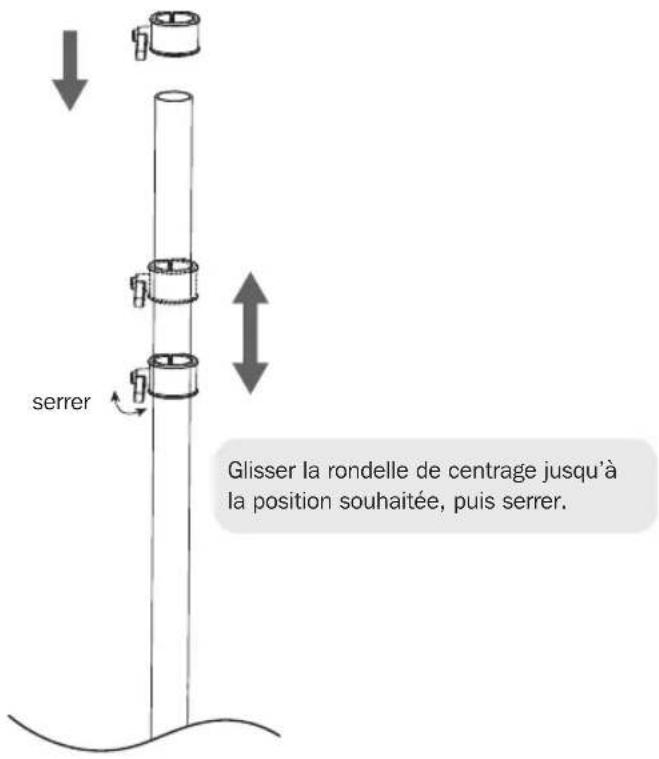

serrer Glisser la rondelle de centrage jusqu'à la position souhaitée, puis serrer.

3. Fixation de la plaque VESA à l'écran

Soulever l'écran et aligner les trous de montage arrière avec la plaque VESA de l'ensemble de montage.

Attacher l'écran à la plaque VESA en utilisant les vis appropriées incluses.

Serrer fermement toutes les vis. Ne pas trop serrer.

4. Installation de l'écran

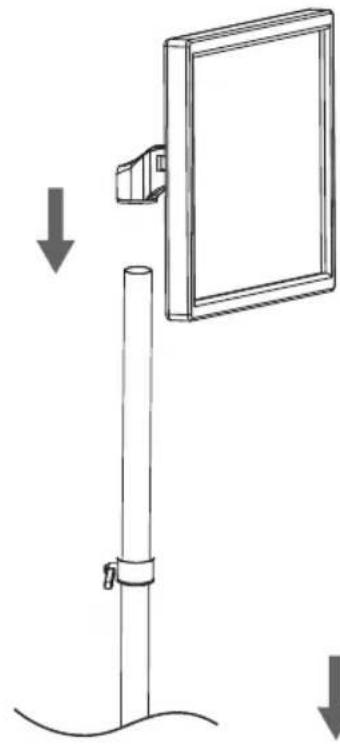

Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever l'écran avec l'ensemble du montage attaché et le glisser sur le poteau jusqu'à ce qu'il touche la rondelle de centrage. S'assurer que l'écran est solidement retenu en place avant de lâcher.

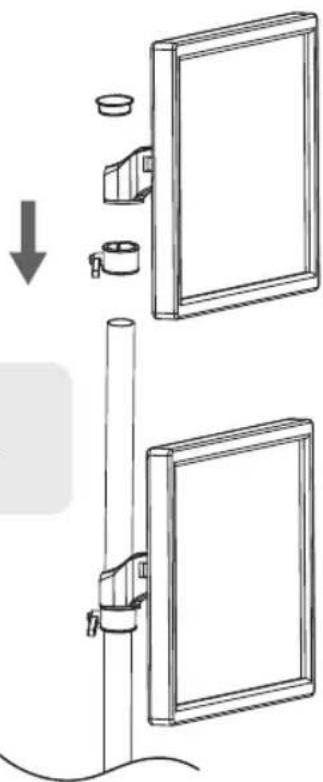

Répéter les étapes 2 et 3 pour installer le second écran. Une fois terminé, insérer l'embout sur l'extrémité du poteau.

AVERTISSEMENT : S'assurer que les quatre écrans font toujours face vers l'avant. Le fait de tourner un ensemble d'écrans vers l'arrière pourrait causer la chute du dispositif.

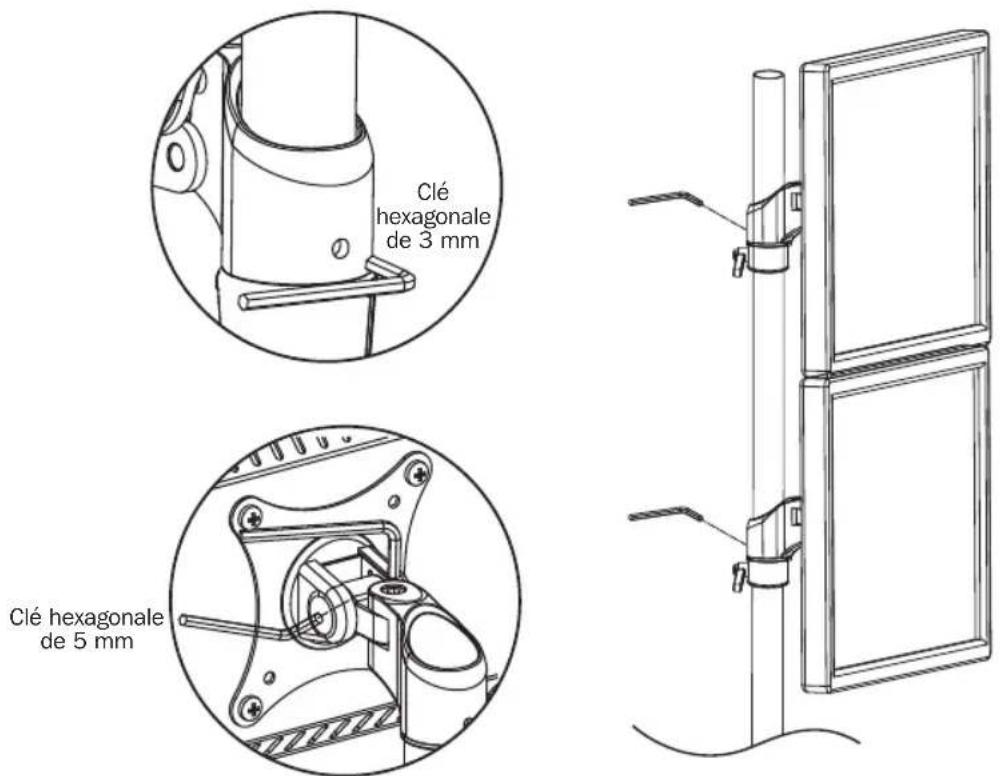

5. Réglage de la tension

Clé hexagonale de 5 mm
Utiliser les clés hexagonales appropriées pour régler le pivot. Tourner dans le sens des aiguilles d'une montre pour augmenter la tension ou dans le sens contraire des aiguilles d'une montre pour réduire la tension.

6. Gestion des câbles

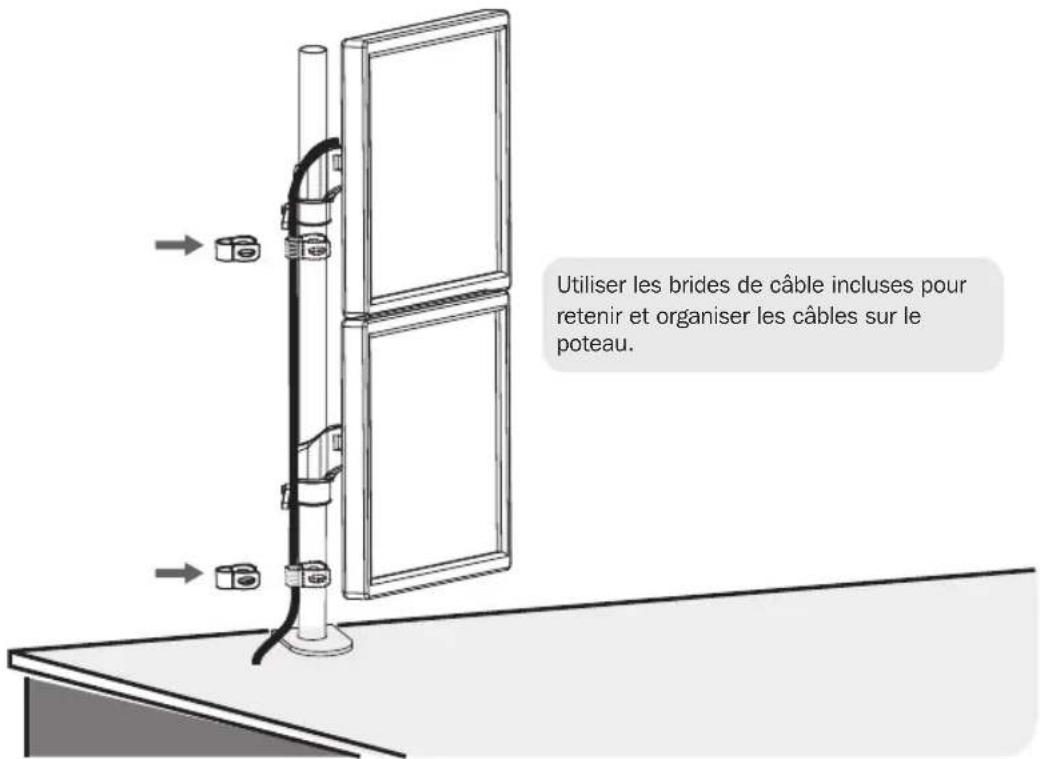

Utiliser les brides de câble incluses pour retenir et organiser les câbles sur le poteau.

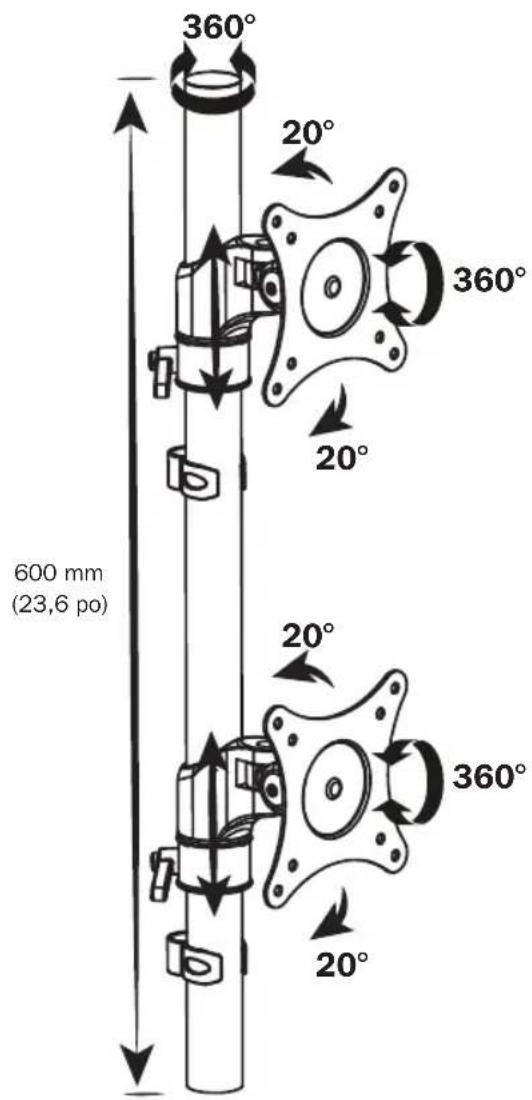

7. Réglage

360° 20° 360° 20° 600 mm (23,6 po) 20° 360° 20°

Pour régler selon l'emplacement ou l'inclinaison désiré(e), utiliser la clé hexagonale appropriée pour le réglage. Tourner dans le sens des aiguilles d'une montre pour serrer ou dans le sens contraire des aiguilles d'une montre pour desserrer.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Veuillez visiter www.triplite.com/support si vous avez des questions.

TRIPP·LITE
