Tipo de producto	Soporte de doble monitor para escritorio
Marca	Tripp Lite
Modelo	DDR1527SDC
Compatibilidad VESA	Sí (placas VESA incluidas, tornillos M4 y M6)
Número de monitores soportados	2
Tamaño máximo de pantalla	27 pulgadas (aproximado)
Carga máxima por monitor	8 kg (estimado)
Método de montaje	Fijación por abrazadera o pasante (agujero en el escritorio)
Rango de ajuste en altura	600 mm (23,6 pulgadas)
Inclinación	20° adelante/atrás
Rotación	360° por monitor
Giro	360° por monitor
Material	Acero / Aluminio
Gestión de cables	Sí (bridas para cables incluidas)
Color	Negro (común)
Dimensiones (Largo x Ancho x Alto)	800 x 200 x 600 mm (estimado)
Peso del soporte	7 kg (estimado)
Alimentación	Ninguna (montaje manual)
Garantía	5 años (garantía limitada)
Contenido del paquete	Poste, base, abrazadera, placas VESA (x2), espaciadores, tornillos, llaves Allen (3,4,5 mm), bridas para cables, embellecedor, arandelas de centrado

Preguntas frecuentes - DDR1527SDC Tripp Lite

¿Este soporte es compatible con mi monitor?

Verifique el paso de rosca VESA (75x75 o 100x100 mm) y el peso máximo (8 kg por monitor). Utilice los tornillos suministrados adecuados (M4 o M6).

¿Cómo instalar el soporte en un escritorio con abrazadera?

Deslice la base sobre el borde del escritorio, luego gire la perilla para apretar la abrazadera contra la parte inferior. Si el borde es grueso, invierta la placa de ajuste de la abrazadera.

¿Puedo montar el soporte atravesando el escritorio?

Sí, use la opción montaje sobre escritorio perforando un agujero para el poste. Fije la abrazadera por debajo con los tornillos M6X15.

¿Cómo ajustar la altura de los monitores?

Afloje la arandela de centrado, deslícelo a la posición deseada en el poste, luego apriete firmemente.

¿Cómo ajustar la inclinación y la rotación?

Use la llave hexagonal de 5 mm para ajustar la tensión en los pivotes. Gire en sentido horario para aumentar la tensión, antihorario para reducir.

¿Qué hacer si un monitor se inclina?

Ajuste la tensión del pivote con la llave hexagonal de 5 mm. Si el problema persiste, verifique que los tornillos VESA estén bien apretados.

¿Cómo gestionar los cables?

Use las bridas para cables incluidas para sujetar los cables al poste y organizarlos limpiamente.

¿El soporte es seguro para un monitor de 27 pulgadas?

Sí, el modelo DDR1527SDC está diseñado para monitores de hasta 27 pulgadas. Asegúrese de que el peso de cada monitor no exceda los 8 kg.

¿Cuál es la garantía de este soporte?

Tripp Lite ofrece una garantía limitada de 5 años contra defectos de materiales y mano de obra.

¿Puedo usar este soporte en exteriores?

No, este producto está diseñado para uso en interiores únicamente. El uso en exteriores podría causar fallas y lesiones.

MANUAL DE USUARIO DDR1527SDC Tripp Lite

Manual del Propietario

Soporte Vertical de Escritorio o Abrazadera para Doble Pantalla Plana

MODELO: DDR1527SDC

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE CARGA INDICADA. ¡PUEDE OCURRIR UNA LESIÓN SEVERA O DAÑO A LA PROPIEDAD!

75 × 75 100 × 100

TRIPP·LITE

Copyright © 2015 Tripp Lite. Todos los derechos reservados.

NOTA: Lea completo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene algunas preguntas con respecto a alguna de las instrucciones o advertencias, visite por favor www.triplite.com/support.
• El soporte de instalación fue diseñado para instalarse y usarse SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el hardware y componentes instalados.
• Si se instala en paredes con entramados de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable el uso de un detector de montantes.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• A priete los tornillos firmemente pero no en exceso. Apretar excesivamente los tornillos puede dañar los componentes, reduciendo grandemente su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. El utilizar este producto en exteriores podría conducir a fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA AQUÍ. EXCEPTO A LA EXTENSIÓN PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENCIALES. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

Abrazadera para Cable (x2)

Conjunto de Instalación con Placa VESA (x2)

Base (x1)

Abrazadera (x1)

Anillo de Colocación (x2)

Cubierta Superior (x1)

Llave Hexagonal de 3 mm (x1)

Llave Hexagonal de 4 mm (x1)

Llave Hexagonal de 5 mm (x1)

M4X12 (x8)

M4X30 (x8)

M6X15 (x3)

Espaciador (x8)

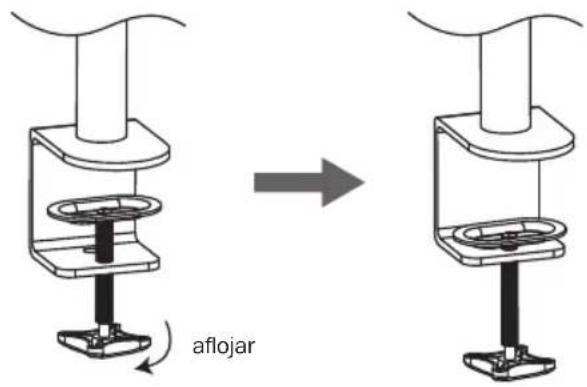

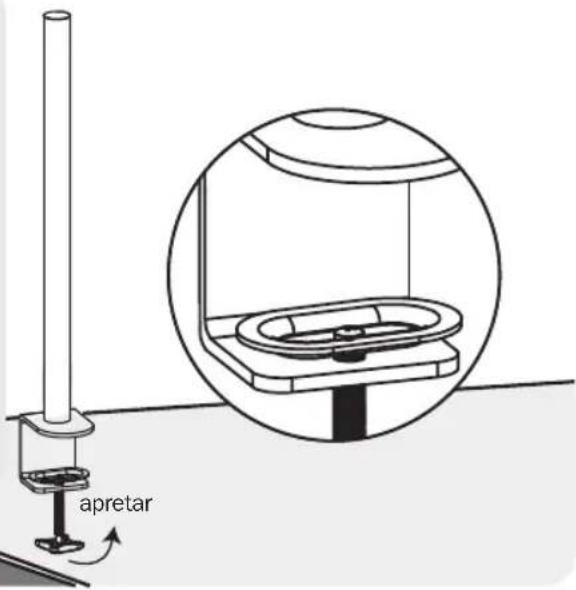

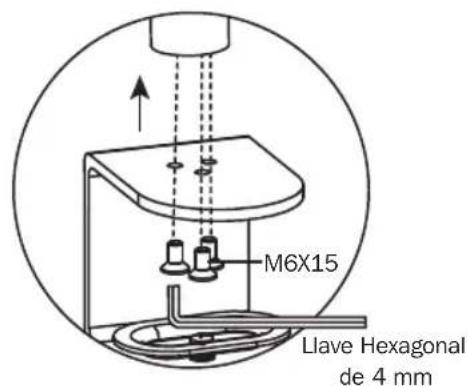

1a. Soporte de Abrazadera de Escritorio

M6X15 Llave Hexagonal de 4 mm

aflojar

• Determine la ubicación aproximada para instalación, teniendo en cuenta los requerimientos de tamaño de pantalla, ajuste de altura e inclinación/giro.
• Deslice el conjunto de instalación de escritorio sobre el borde del escritorio de modo que la abrazadera haga contacto completo con el borde del escritorio.
• Gire la perilla para ajustar la abrazadera al borde del escritorio y asegúrela firmemente.
• Si el tamaño del borde del escritorio supera ligeramente la distancia máxima del escritorio, retire el tornillo de la abrazadera y la placa de ajuste de la abrazadera y vuelva a colocar la placa de ajuste de la abrazadera boca abajo.

apretar

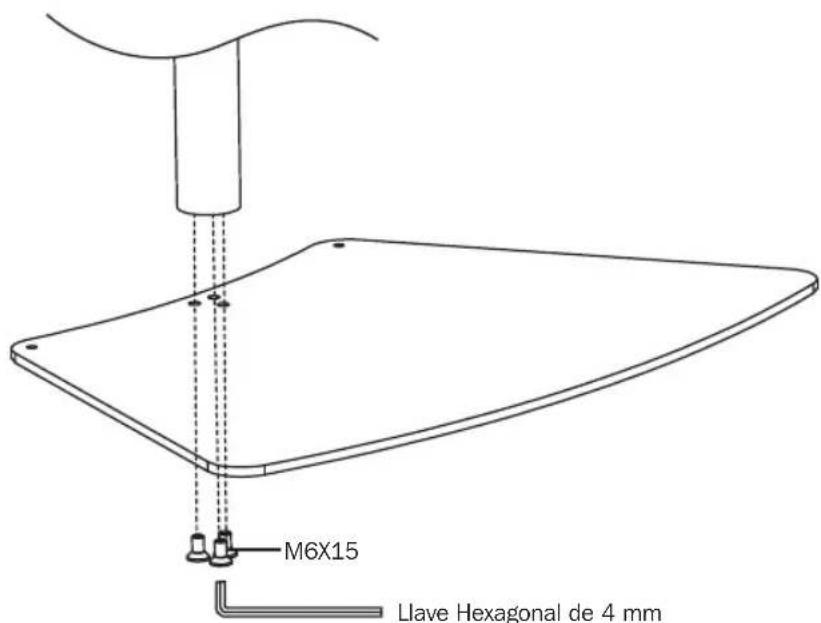

1b. Soporte de Escritorio

M6X15 Llave Hexagonal de 4 mm

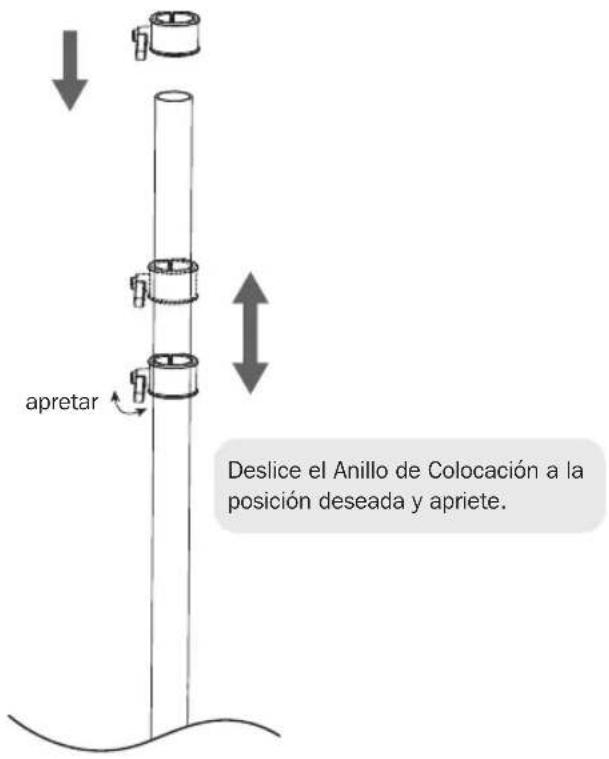

2. Instalación del Anillo de Colocación

apretar Deslice el Anillo de Colocación a la posición deseada y apriete.

3. Colocación de la placa VESA en la pantalla

Levante la pantalla y alinee los orificios posteriores de instalación con la placa VESA del conjunto de instalación.

Asegure firmemente la placa VESA a la pantalla usando los tornillos apropiados.

No apriete excesivamente los tornillos.

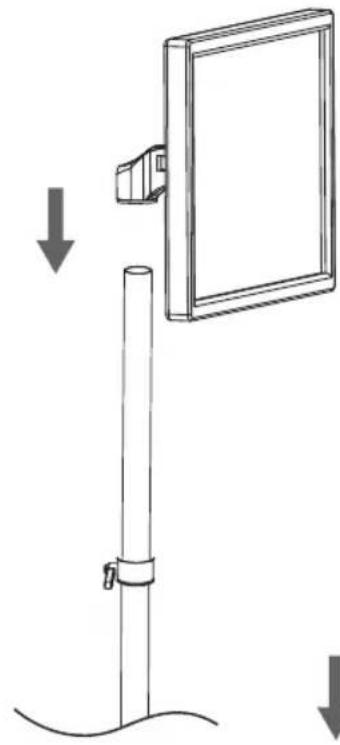

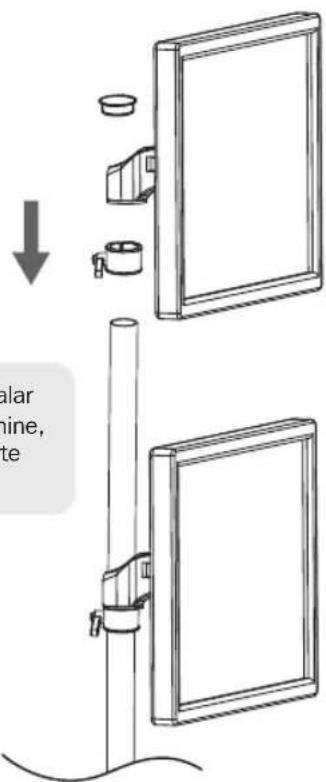

4. Instalación de la Pantalla

Usando un asistente o equipo de elevación mecánico, levante la pantalla con el conjunto de instalación ensamblado y deslícela hacia abajo en el poste hasta que toque el Anillo de Colocación. Asegúrese de que la pantalla esté firmemente asegurada antes de soltarla.

Repita los Pasos 2 y 3 para instalar la segunda pantalla. Cuando termine, inserte la Tapa Superior en la parte superior del Poste.

ADVERTENCIA: Asegúrese siempre que los cuatro monitores vean hacia el frente. Si gira un juego de monitores para que vean hacia atrás, puede provocar que la unidad se vuelque.

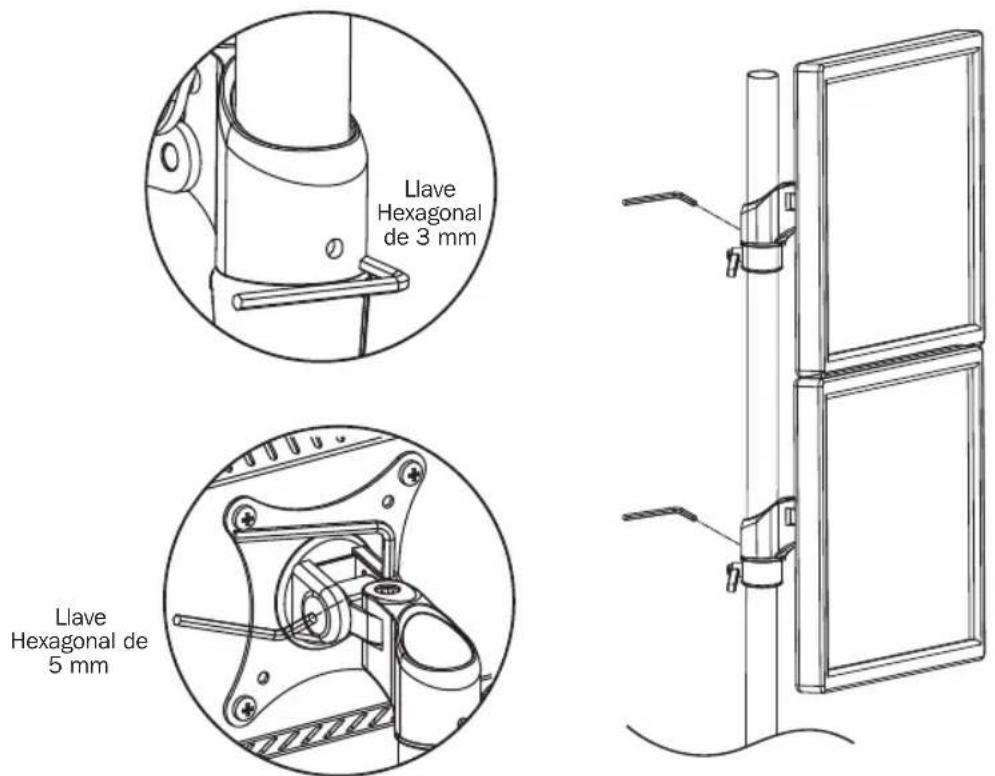

5. Ajuste de Tensión

Llave Hexagonal de 5 mm
Use las llaves hexagonales apropiadas para ajustar el giro. Gire en sentido de las manecillas del reloj para aumentar la tensión o en sentido opuesto a las manecillas del reloj para reducir la tensión.

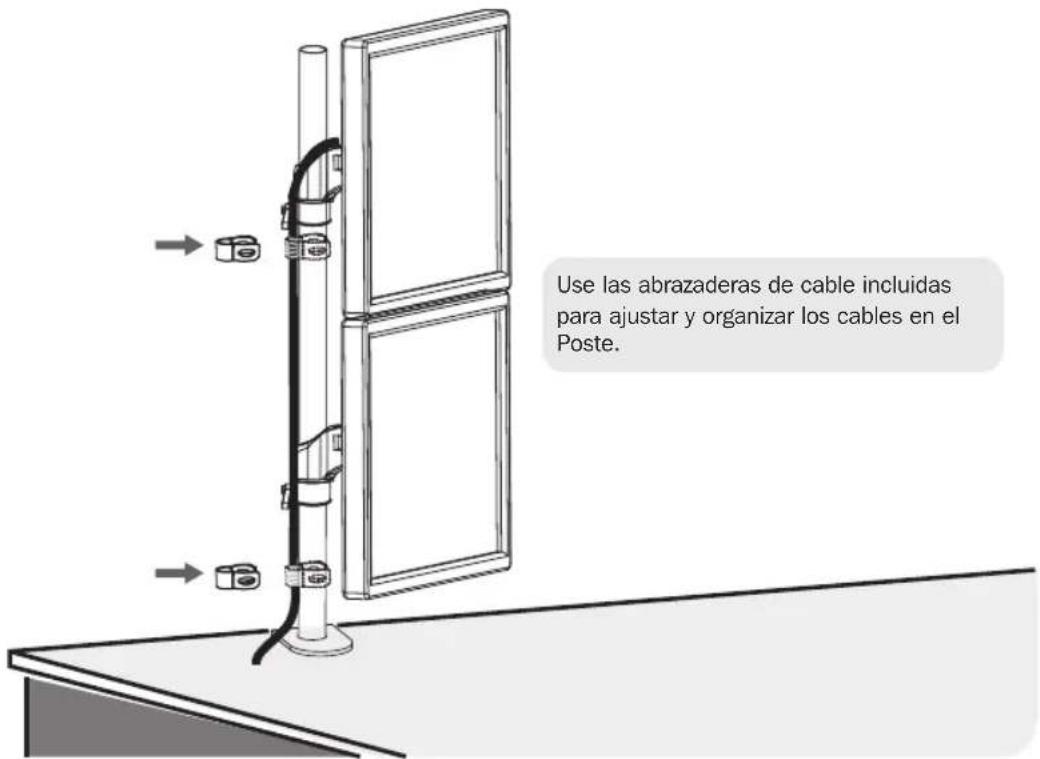

6. Manejo del Cableado

Use las abrazaderas de cable incluidas para ajustar y organizar los cables en el Poste.

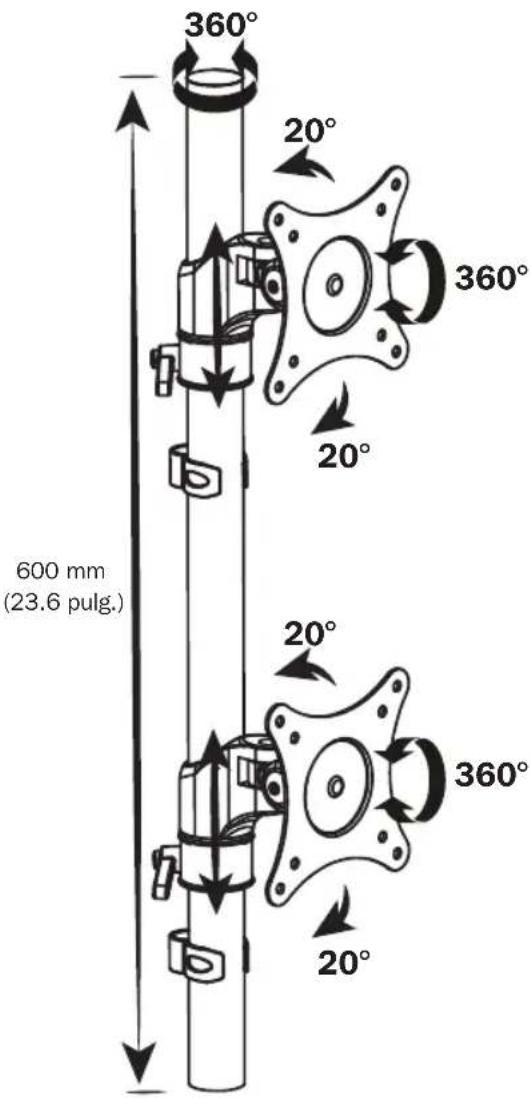

7. Ajuste

360° 20° 360° 20° 600 mm (23.6 pulg.) 20° 360° 20°

Para ajustar la ubicación o inclinación deseada, use la llave hexagonal adecuada. Gire en el sentido de las manecillas del reloj para ajustar o en sentido opuesto de las manecillas del reloj para aflojar.

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
• Si tiene alguna pregunta, visite por favor a www.triplite.com/support.
