Тип продукта	Android IP-видеотелефон на 16 линий
Бренд	Grandstream
Модель	GXV3380
Экран	Сенсорный емкостный ЖК-экран IPS 8 дюймов, разрешение 1280x800
Камера	Встроенная мегапиксельная
Аудио	Качество HD
Сетевое подключение	2 порта Gigabit Ethernet с PoE/PoE+, двухдиапазонный Wi-Fi 802.11ac, Bluetooth
Питание	Блок питания 12 В постоянного тока или PoE+
Операционная система	Android 7.1.1
Периферийные интерфейсы	USB, SD-карта, HDMI вход/выход, разъём для наушников 3.5 мм, RJ9 для трубки
Содержимое упаковки	1x GXV3380, трубка, телефонный шнур, кабель Ethernet, адаптер 12 В, краткое руководство по установке, лицензия GPL, салфетка для очистки ЖК-экрана
Настенный монтаж	Настенный кронштейн (продается отдельно)
Уход	Протирайте экран прилагаемой салфеткой
Безопасность	Не выключайте во время обновления; используйте только прилагаемый адаптер
Настройка	Через сенсорный экран или веб-интерфейс (admin/admin, user/123)
Применение	Видеоконференции, IP-телефония, приложения Android
Совместимость с экстренными службами	Не предварительно настроен; требуется настройка SIP и доступ в Интернет

Часто задаваемые вопросы - GXV3380 GRANDSTREAM

Как настроить учетную запись SIP на GXV3380?

Через сенсорный экран зайдите в Настройки > Расширенные настройки > Настройки учетной записи. Нажмите на учетную запись, чтобы ввести имя, SIP-сервер, ID пользователя, ID аутентификации и пароль. Альтернативно через веб-интерфейс: введите IP-адрес телефона в браузере, авторизуйтесь (admin/admin), затем перейдите в Аккаунт.

Как подключить GXV3380 к сети Wi-Fi?

Зайдите в Настройки > Сеть > Wi-Fi и включите Wi-Fi. Выберите свою сеть и введите пароль. Убедитесь, что Wi-Fi поддерживается (двухдиапазонный 802.11ac).

Как обновить прошивку GXV3380?

Через веб-интерфейс зайдите в Администрирование > Обновление прошивки. Загрузите прошивку с сайта Grandstream и следуйте инструкциям. Не выключайте во время обновления.

Как сбросить GXV3380 до заводских настроек?

Удерживайте кнопку НАЗАД около 10 секунд, пока телефон не перезагрузится. Вы также можете сделать это через веб-интерфейс: Администрирование > Сброс.

Можно ли закрепить GXV3380 на стене?

Да, с помощью настенного кронштейна (продается отдельно). Закрепите кронштейн на задней панели телефона, затем привинтите к стене. Переверните держатель трубки, чтобы он был вертикальным.

Как использовать GXV3380 для видеоконференций?

GXV3380 имеет встроенную камеру и сенсорный экран. Используйте совместимое приложение для видеоконференций Android или функции SIP. Вы также можете подключить внешний монитор через порт HDMI.

Какие кабели входят в комплект GXV3380?

В комплект входят кабель Ethernet, телефонный шнур для трубки и блок питания 12 В. Кабель HDMI не входит.

Как отрегулировать громкость на GXV3380?

Используйте кнопки ГРОМКОСТЬ ВНИЗ и ГРОМКОСТЬ ВВЕРХ, расположенные на боковой панели телефона. Они регулируют общую громкость.

Совместим ли GXV3380 с PoE?

Да, он поддерживает PoE и PoE+ на своих портах Gigabit. Если вы используете PoE-коммутатор, блок питания не требуется.

Как сделать скриншот на GXV3380?

Удерживайте кнопку ДОМОЙ в течение 2 секунд. Снимок экрана будет сохранен в галерее.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GXV3380 GRANDSTREAM

GXV3380 не предназначен для поддержки и выполнения срочных звонков в медицинские учреждения, правоохранительные органы, учреждения здравоох-ранения ("Экстренные службы") и в какие-либо другие экстренные службы. Для доступа к экстренным служ-бам необходимо предпринять дополнительные меры. Приобретение SIP-совместимой услуги Интернет телефонии, надлежащая конфигурация GXV3380 для использования данной услуги и периодическая проверка конфигурации с целью подтверждения правильности работы являются обязанностью заказчика. Если это не сделано, то для доступа к экстренным службам необходимо подключиться к услугам беспроводной или проводной телефонной связи.

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ GXV3380. КРОМЕ ТОГО, НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ РУКОВОДИТЕЛИ, ОТРУДНИКИ И АФФИЛИРОВАННЫЕ ЛИЦА НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ КАКИХ-ЛИБО ПРЕТЕНЗИЙ, УЩЕРЬА ЛИБО ПОТЕРЬ, И ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХЛИБО ТРЕБОВАНИЙ ИЛИ ОСНОВАНИЙ ДЛЯ ИСКА, ЯВЛЯЮ-ЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ КАСАЮЩИХСЯ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXV3380, ЧТОБЫ СВЯЗАТЬСЯ С АВАРИЙНЫМИ СЛУЖБАМИ И ВАШИМ ОТКАЗОМ СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ ПРИГОТОВЛЕНИЯ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К АВАРИЙНЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ПРЕДЫДУЩИМ ПАРАГРАФОМ.

ПРЕДВАРИТЕЛЬНЫЕ УСЛОВИЯ:

ПРЕДУПРЕЖДЕНИЕ: Не следует выключать/включать GXV3380 во время загрузки системы или обновления микропрограммного обеспечения. Возможно повреждение встроенных программ, что приведет к поломке устройства.

ПРЕДУПРЕЖДЕНИЕ: Следует использовать только адаптер питания, входящий в комплект поставки GXV3380. Использование другого не отвечающего требованиям адаптера может привести к повреждению устройства.

ОБЩИЙ ОБЗОР:

IP видео телефон GXV3380 на базе Android сочетает в себе IP видео телефон с 16 линиями с мульти платформенным решением для видеоконференции и функциональность планшетного компьютера на OC Android, предлагая комплексное решение для связи. Телефон оборудован 8 дюймовым IPS LCD ёмкостным сенсорным экраном с разрешением 1280 на 800 точек, мегапиксельной камерой, двойными гигабитными сетевыми портами с поддержкой PoE/PoE+, аудио и видео HD качества, встроенными WiFi (Dual Band 802.11ac) и Bluetooth, большим числом портов для подключения внешних устройств и операционной системой Android 7.1.1. Объединение великолепного IP видео телефона и решения для конференц связи, позволит коммерческим организациям по всему миру использовать GXV3380 для всех коммуникационных нужд и повышения производительности.

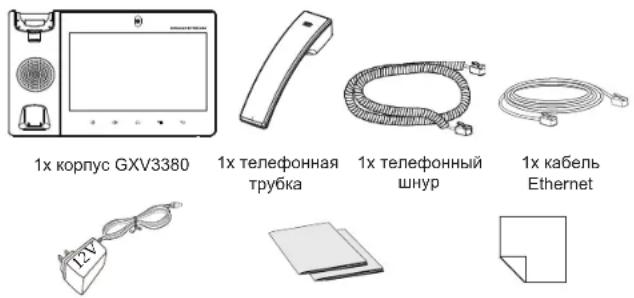

КОМПЛЕКТ ПОСТАВКИ:

1x адаптер питания 12 В 1х краткое руководство
пользователя / 1x GPL лицензия
1x Платок для протирки экрана

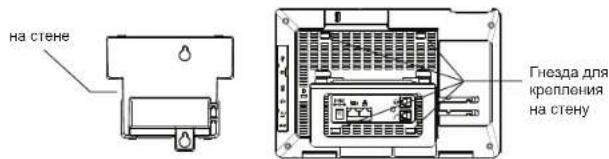

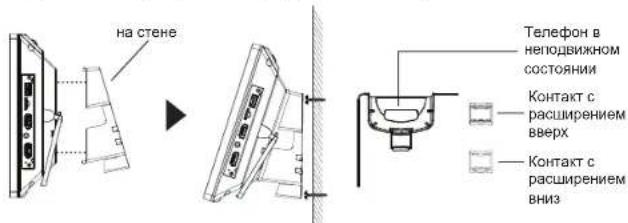

Установка телефона (на стене \*Продано отдельно):

1. Присоедините подставку для крепежа на стену в посадочное место на тыльной стороне телефона.
2. Закрепите телефон на стене в специальном отверстии в стене.
3. Вытащите контакт из подставки телефона (см. рисунок ниже).
4. Проверните контакт и вставьте его обратно в отверстие так, чтобы достаточно пространства при установке телефона на стене.

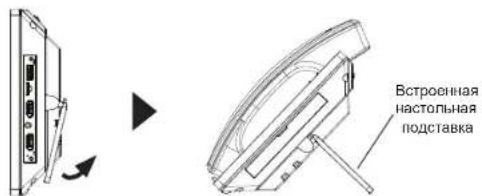

Использование подставки под телефон:

GXV3380 оснащен встроенной подставкой. Для ее использования, вытащите ручку подставки на задней части телефона. Настройте угол как Вам удобно и убедитесь в том, что подставка не шатается.

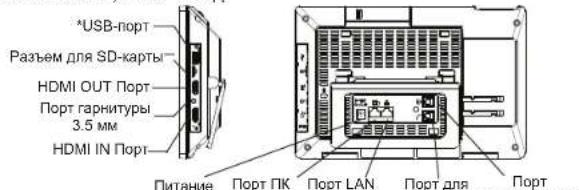

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:УСТАНОВКА ТЕЛЕФОНА:

1. Соедините шнуром телефонную трубку и корпус.
2. С помощью кабеля Ethernet подключите порт LAN телефона и гнездо RJ-45 узла/выключателя или маршрутизатора (со стороны LAN маршрутизатора).
3. Подключите вилку выхода 5 В постоянного тока к гнезду питания телефона; вставьте адаптер питания в электрический выход. Если на этапе два используется переключатель PoE, этот этап можно пропустить.
4. На ЖК-экране будут отображены сведения о загрузке или обновлении микропрограммного обеспечения. Перед тем как продолжить, подождите вывода главного экрана.
5. Используя интерфейс настройки сети или меню на сенсорном экране, можно выполнять дополнительные настройки сети, используя статический IP, DHCP и т. д.

*USB порт активирован только при использовании источника питания или PoE+.

Порт для трубки Порт гарнитуры JR9

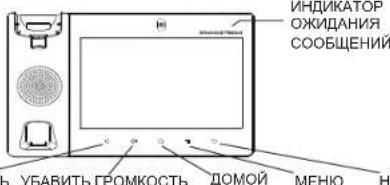

Подсказки по использованию кнопок GXV3380:

ПРИБАВИТЬ ГРОМКОСТЬ УБАВИТЬ ГРОМКОСТЬ ДОМОЙ МЕНЮ НАЗАД

• Коснитесь клавиш УБАВИТЬ ГРОМКОСТЬ/ПРИБАВИТЬ ГРОМКОСТЬ для настройки громкости телефона.
• Нажмите на кнопку ДОМОЙ для возврата на домашний экран. Или нажмите и удерживайте кнопку ДОМОЙ в течение 2 секунд, чтобы сделать скриншот.
• Нажмите кнопку МЕНЮ для входа на настройки экрана телефона, редактирования бюджетов и диспетчера потоков. Или нажмите и удерживайте кнопку МЕНЮ в течение 2 секунд, чтобы перейти непосредственно к управлению интерфейсом приложения.
  • Нажмите клавишу НАЗАД для возврата к предыдущему меню.

НАСТРОЙКА ТЕЛЕФОНА:

Настройка GXV3380 с помощью сенсорного экрана:

1. Убедитесь, что телефон не активен.
2. Выберите Настройки → Расширенные настройки → Настройки учётной записи. Нажмите на одну из учётных записей для настройки Имени учётной записи, SIP-сервера, SIP идентификатора пользователя, Идентификатора и Пароля аутентификации, чтобы зарегистрировать учётную запись на GXV3380. После успешной регистрации экран набора будет.
3. Переходите по опциям Меню для конфигурации других настроек телефона. Например, для конфигурации статического IP для GXV3380, задайте статический IP-адрес перейдя по пути Меню ЖКД → Настройки → Сеть → Настройки Ethernet соединения.
4. Дополнительные настройки, которые могут быть необходимы для конфигурации телефона, можно получить, обратившись к провайдеру по обслуживанию Интернет-телефонии.

Настройка GXV3380 с помощью веб-обозревателя:

1. Проверьте, подключен ли телефон к питанию и к Интернету.
2. Нажмите на Настройки → Об устройстве → Состояние сети, для получения IP-адреса вашего телефона.
3. Введите IP-адрес в обозреватель ПК
4. Именем пользователя и паролем администратора по умолчанию являются "admin" и "admin". Именем пользователя и паролем пользователя по умолчанию являются "user" и "123".
5. В веб ГИП → Учётная запись, выберите страницу Account 1/2/3/.../16 для настройки Имени учётной записи, SIP-сервера, SIP идентификатора пользователя, Идентификатора и Пароля аутентификации, чтобы зарегистрировать учётную запись на GXV3380.

Подробное руководство пользователя можно загрузить здесь: http://www.grandstream.com/support
