Typ produktu	Wideofon IP Android 16 linii
Marka	Grandstream
Model	GXV3380
Ekran	Dotykowy pojemnościowy LCD IPS 8 cali, rozdzielczość 1280x800
Kamera	Wbudowany megapiksel
Audio	Jakość HD
Łączność sieciowa	2 porty Gigabit Ethernet z PoE/PoE+, WiFi dual-band 802.11ac, Bluetooth
Zasilanie	Zasilacz sieciowy 12V DC lub PoE+
System operacyjny	Android 7.1.1
Interfejsy peryferyjne	USB, karta SD, HDMI wejście/wyjście, gniazdo słuchawkowe 3.5mm, RJ9 słuchawka
Zawartość zestawu	1x GXV3380, słuchawka, przewód telefoniczny, kabel Ethernet, zasilacz 12V, szybki przewodnik instalacji, licencja GPL, ściereczka do czyszczenia LCD
Montaż ścienny	Uchwyt ścienny (sprzedawany osobno)
Konserwacja	Czyścić ekran dołączoną ściereczką
Bezpieczeństwo	Nie wyłączać podczas aktualizacji; używać tylko dostarczonego zasilacza
Konfiguracja	Poprzez ekran dotykowy lub interfejs web (admin/admin, user/123)
Zastosowanie	Wideokonferencje, telefonia IP, aplikacje Android
Zgodność z usługami alarmowymi	Nie wstępnie skonfigurowany; wymaga konfiguracji SIP i dostępu do Internetu

Często zadawane pytania - GXV3380 GRANDSTREAM

Jak skonfigurować konto SIP na GXV3380?

Z ekranu dotykowego przejdź do Ustawienia > Ustawienia zaawansowane > Ustawienia konta. Naciśnij konto, aby wprowadzić nazwę, serwer SIP, identyfikator użytkownika, identyfikator uwierzytelnienia i hasło. Alternatywnie, przez interfejs web: wpisz adres IP telefonu w przeglądarce, zaloguj się (admin/admin), a następnie przejdź do Konto.

Jak podłączyć GXV3380 do sieci WiFi?

Przejdź do Ustawienia > Sieć > WiFi i włącz WiFi. Wybierz swoją sieć i wprowadź hasło. Upewnij się, że WiFi jest obsługiwane (dual-band 802.11ac).

Jak zaktualizować firmware GXV3380?

Z interfejsu web przejdź do Administracja > Aktualizacja firmware. Pobierz firmware ze strony Grandstream i postępuj zgodnie z instrukcjami. Nie wyłączaj podczas aktualizacji.

Jak zresetować GXV3380 do ustawień fabrycznych?

Przytrzymaj przycisk POWRÓT przez około 10 sekund, aż telefon uruchomi się ponownie. Możesz to również zrobić z interfejsu web: Administracja > Resetowanie.

Czy GXV3380 można zamontować na ścianie?

Tak, za pomocą uchwytu ściennego (sprzedawanego osobno). Przymocuj uchwyt z tyłu telefonu, a następnie przykręć do ściany. Odwróć zaczep słuchawki, aby trzymał się pionowo.

Jak używać GXV3380 do wideokonferencji?

GXV3380 posiada wbudowaną kamerę i ekran dotykowy. Użyj kompatybilnej aplikacji do wideokonferencji na Androida lub funkcji SIP. Możesz również podłączyć zewnętrzny monitor przez port HDMI.

Jakie kable są dostarczane z GXV3380?

Zestaw zawiera kabel Ethernet, przewód telefoniczny do słuchawki oraz zasilacz sieciowy 12V. Kabel HDMI nie jest dostarczany.

Jak ustawić głośność w GXV3380?

Użyj przycisków GŁOŚNOŚĆ W DÓŁ i GŁOŚNOŚĆ W GÓRĘ znajdujących się z boku telefonu. Regulują one ogólną głośność.

Czy GXV3380 jest kompatybilny z PoE?

Tak, obsługuje PoE i PoE+ na portach Gigabit. Jeśli używasz switcha PoE, nie potrzebujesz zasilacza sieciowego.

Jak zrobić zrzut ekranu na GXV3380?

Przytrzymaj przycisk DOM przez 2 sekundy. Zrzut ekranu zostanie zapisany w galerii.

INSTRUKCJA OBSŁUGI GXV3380 GRANDSTREAM

Urządzenie GXV3380 nie jest wstępnie skonfigurowane do obsługi lub wykonywania połączeń alarmowych do szpitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „słuzbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzialny za zakup usługi telefoni internetowej zgodnej z protokołem SIP, odpowiednią konfigurację urządzenia GXV3380 umożliwiającą korzystanie z tej usługi oraz okresowe testy kon- figuracji w celu sprawdzenia, czy działa ona zgodnie z oczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych.

FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RA-TUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA GXV3380. FIRMA GRANDSTREAM, JEJ KIEROWN-ICTWO, PRACOWNICY ANI POD-MIOTY STOWAR-ZYSZONE NIE MOGA BYĆ POCIĄGNIĘTE DO ODPOWIEDZIALNOŚCI ZTYTUŁU JAKICHKOL-WIEK ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM ZRZEKA SIĘ WSZELKICH TEGO TYPU ROSZCZEŃ I POD-STAW POWÓDZTWA WYNIKAJĄCYCH LUB POWIĄZANYCH Z NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA GXV3380 W CELU NAWIĄZANIA KONTAKTU ZE SŁUŻBAMI RATUNKOWYMI I NIEWPROWADZENIEM DO-DATKOWYCH USTAWIĘN UMOŻLIWIAJĄCYCH UZYSKANIE DOSTĘPU DO SŁUŻB RA-TUNKOWYCH ZGODNIE Z INFORMACJAMI W POPRZEDNIM AKAPICIE.

ŚRODKI OSTROŻNOŚCI:

PRZESTROGA: Nie wolno wyłącaźwłączałądzdzenia GXV3380 podczas rozruchu systemu lub aktualizacji oprogramowania układowego. Możdo spowodoważskodzenie obrazów oprogramowania układowego i nieprawidłową pracę urządzenia.

PRZESTROGA: Należykorzystać wyłącznie zasilacza dołączonegodo zestawu urządzenia GXV3380. Użyciennego, nieodpowiedniego zasilacza może spowodować uszkodzenie urządzenia.

OPIS URZĄDZENIA:

Wideotelefon IP GXV3380 dla systemu Android łączyw sobie funkcje 16-liniowego wideotelefonu IP, rozwiązaniado konferencji wideo dla wielu platform oraz tabletu z systemem Android, dzieżezemu stanowi kompleksowe rozwiązanielo komunikacji. Telefon jest wyposażonyw 8 calowy pojemnościowyekran dotykowy LCD z matryca PS o rozdzielczości 280 x 800, megapikselową ameredwa porty gigabitowe z obsługą PoE/PoE+, audio i wideo HD, wbudowaną kartę Wi-Fi (Dual Band 802.11ac) i moduł Bluetooth, mnóstwo interfejsów peryferyjnych i system Android w wersji 7.1.1. Połączenie najnowocześniejszego telefonu wideo IP, zaawansowanego rozwiązania do konferencji sprawia, że urządzenie GXV3380 spełnia oczekiwania przedsiębiorstwa całym świecie zakresie komunikacji i produktywności.

ZAWARTOŚĆ OPAKOWANIA:

1x GXV3380 jednostka główna telefonu

1x słuchawka

1x przewód telefoniczny

1x Kabel Ethernet

1x zasilacz 12V

1x Przewodnik szybkiej instalacji / 1x Licencja GPL

1x Szmatka do czyszczenia ekranu

KONFIGURACJA TELEFONU:

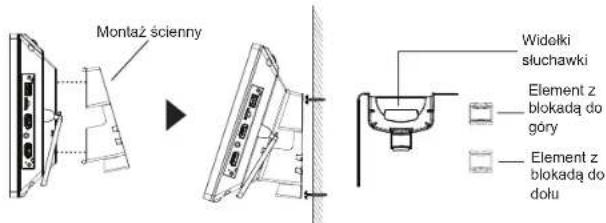

Instalacja telefonu (Montaż ścienny \*sprzedawany osobno):

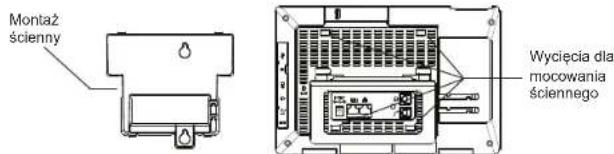

1. Zamocuj uchwyt ścienny do wycięć z tyłu telefonu.
2. Zawieś telefon na ścianie za pomocą otworów do montażu ściennego.
3. Wyciągnij element zabezpieczający słuchawki (patrz rysunek poniżej).
4. Obróć i włóż z powrotem do gniazda (patrz rysunek poniżej).

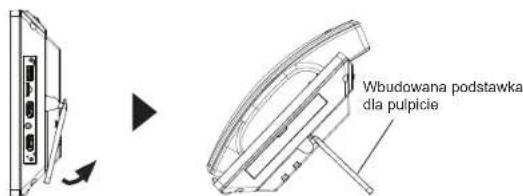

Instalacja telefonu (Podstawka):

Podpórka jest wbudowana w telefon, aby z niej skorzystać wystarczy ją odiągnąć. Kąt można dostosować do własnych preferencji (upewnij sie że telefon stoi stabilnie).

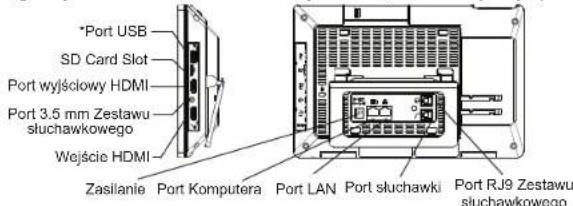

PODŁĄCZANIE TELEFONU:

1. Podłącz słuchawkę do telefonu przy użyciu kabla słuchawkowego.
2. Podłącz kabel sieciowy do portu LAN, 2 stronę włóż do routera lub switcha.
3. Podłącz zasilacz do telefonu a następnie do gniazda zasilania. Jeżeli użyty w punkcie 2 kable zawierał opcję PoE to ten punkt można zignorować.

4. Wyświetlacz LCD pokaże ekran startowy bądź aktualizacyjny. Poczekaj na zakończenie się tych czynności i pokazanie głównego ekranu aby kontynuować.

5. Przy pomocy przeglądarki bądź panelu dotykowego możliwa jest dalsza konfiguracja telefonu w zakresie sieciowym DHCP, adres statyczny itp.

*USB działa tylko podczas używania zasilacza, lub PoE+.

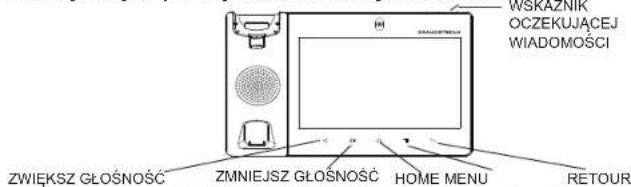

Porady dotyczące używania klawiszy GXV3380:

• Dotknij klawiszy VOLUME DOWN/VOLUME UP (Zwiększ/zmniejsz głośność), aby dostosować głośność telefonu.
• Dotknij klawisza HOME, aby wrócić na domyślny ekran bezczywności. Alternatywnie naciśnij klawisz HOME i przytrzymaj go przez dwie sekundy, aby zrobić zrzut ekranu.
• Naciśnij klawisz MENU, aby uzyskać dostęp do ustawień wyświetlacza telefonu, edytować widgety i wyświetlić menedżera wątków. Alternatywnie naciśnij klawisz MENU i przytrzymaj go przez dwie sekundy, aby przełączyć bezpośrednio na interfejs aplikacji do zarządzania.
• Naciśnij klawisz BACK, aby wrócić do poprzedniego menu.

KONFIGURACJA TELEFONU:

Konfiguracja GXV3380 za pomocą ekranu dotykowego:

1. Upewnij się, telefon jest włączony i na ekranie bezczynności.
2. Wybierz pozycje Settings (Ustawienia) → Advanced Settings (Ustawienia zaawansowane) → Account settings (Ustawienia konta). Dotknij jednego z kont, aby skonfigurować ustawienia Account name (Nazwa konta), SIP Server (Serwer SIP), SIP User ID (Identyfikator użytkownika SIP), SIP Auth ID (Identyfikator uwierzytelniania SIP) i SIP Auth Password (Hasło uwierzytelniania SIP), co pozwoli na rejestrację konta na urządzeniu GXV3380. Po pomyślnej rejestracji zostanie wyświetlony ekran wybierania numeru.
3. Użyj opcji menu, aby skonfigurować pozostałe ustawienia telefonu. Przykładowo, aby skonfigurować statyczny adres IP na urządzeniu GXV3380, ustaw statyczny adres IP w menu LCD → Settings (Ustawienia) → Network (Sieć) → Ethernet Settings (Ustawienia Ethernet).
4. Skontaktuj się z ITSP (dostawca usług telefonii internetowej) dla ustawienia dodatkowych, które mogą być konieczne do konfiguracji telefonu.

Konfiguracja GXV3380 za pomocą przeglądarki:

1. Upewnij się, telefon jest włączony i podłączony do Internetu.
2. Dotknij pozycji Settings (Ustawienia) → About (Informacje) → Network status (Stan sieci), aby uzyskać adres IP telefonu.
3. Wpisz adres IP telefonu w przeglądarce komputera.
4. Domyślna nazwa i hasło dla użytkownika administratora to “admin”; Domyślną nazwa użytkownika jest “user”, a hasło to “123”.
5. W internetowym interfejsie użytkownika wybierz pozycję Account (Konto), a następnie stronę Account 1/2/3/.../16 (Konto 1/2/3/.../16), aby skonfigurować ustawienia Account name (Nazwa konta), SIP Server (Serwer SIP), SIP User ID (Identyfikator użytkownika SIP), Authenticate ID (Identyfikator uwierzytelniania) i Authenticate Password (Hasło uwierzytelniania), co pozwoli na rejestrację konta na urządzeniu GXV3380.

Aby uzyskać szczegółową instrukcję należy ją pobrać z: http://www.grandstream.com/support
