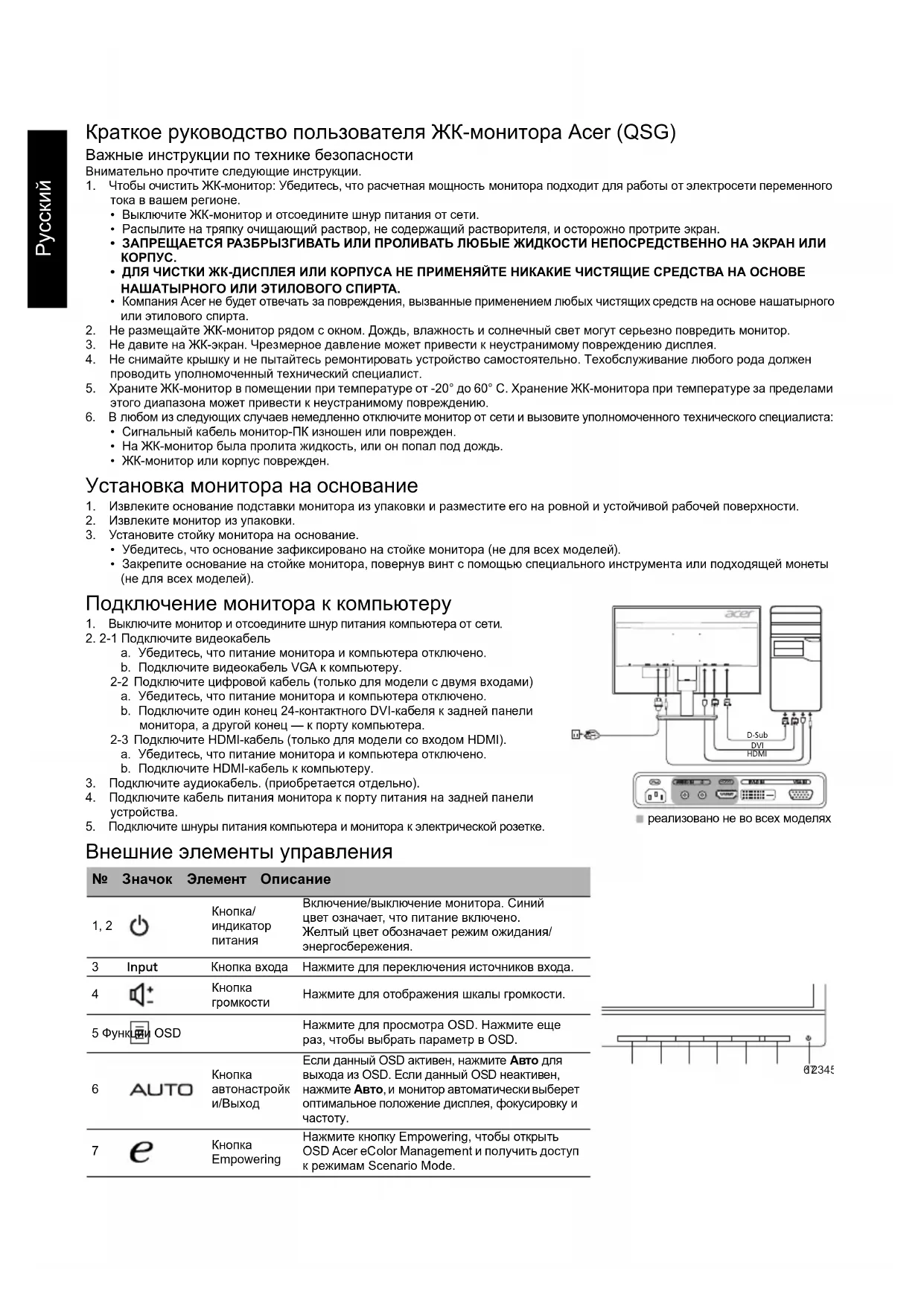

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KA251Q ACER

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети переменного

тока в вашем регионе.

• Выключите ЖК-монитор и отсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению. 6. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден.

• На ЖК-монитор была пролита жидкость, или он попал под дождь.

• ЖК-монитор или корпус поврежден. Установка монитора на основание

1. Извлеките основание подставки монитора из упаковки и разместите его на ровной и устойчивой рабочей поверхности.

2. Извлеките монитор из упаковки.

3. Установите стойку монитора на основание.

• Убедитесь, что основание зафиксировано на стойке монитора (не для всех моделей).

• Закрепите основание на стойке монитора, повернув винт с помощью специального инструмента или подходящей монеты (не для всех моделей). Подключение монитора к компьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.

2. 2-1 Подключите видеокабель

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите видеокабель VGA к компьютеру. 2-2 Подключите цифровой кабель (только для модели с двумя входами) a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите один конец 24-контактного DVI-кабеля к задней панели монитора, а другой конец — к порту компьютера. 2-3 Подключите HDMI-кабель (только для модели со входом HDMI). a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите HDMI-кабель к компьютеру.

3. Подключите аудиокабель. (приобретается отдельно).

4. Подключите кабель питания монитора к порту питания на задней панели

5. Подключите шнуры питания компьютера и монитора к электрической розетке.

Внешние элементы управления № Значок Элемент Описание 1, 2

Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/ энергосбережения. 3 Input Кнопка входа Нажмите для переключения источников входа.

Нажмите для отображения шкалы громкости. 5 Функции OSD Нажмите для просмотра OSD. Нажмите еще раз, чтобы выбрать параметр в OSD.

Если данный OSD активен, нажмите Авто для выхода из OSD. Если данный OSD неактивен, нажмите Авто, и монитор автоматически выберет оптимальное положение дисплея, фокусировку и

Empowering Нажмите кнопку Empowering, чтобы открыть OSD Acer eColor Management и получить доступ к режимам Scenario Mode. HDMI DVI D-SubHDMI реализовано не во всех моделях 1234567Русский Правила и примечания по технике безопасности Примечание FCC Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако нет гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентируйте или переместите приемную антенну. Увеличьте расстояние между устройством и приемником. Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник. Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/ 65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего

Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.Русский Спецификации Руководства и другие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer.

• Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.

Управляющее устройство Цветной TFT ЖК-дисплей Размер 24,5”W (62 см) Шаг пикселя 0,283 мм (В) x 0,280 мм (Ш)

Контрастность Макс. 100000000:1 (ACM) Угол обзора 170° (В) 160° (Ш) (CR=10) Время отклика 5 мс (Вкл./Выкл.) Тип панели TN Видео Аналоговый интерфейс R, G, B Частота по горизонтали 31 кГц - 83 кГц Частота по вертикали 56 - 76 Гц Цвета отображения 16,7 млн Синхросигнал для воспроизведения изображений на растровом дисплее 170 МГц Максимальное разрешение 1920 x 1080 при частоте 60 Гц Plug & Play VESA DDCCI/DDC2B Класс энергопотребления A+ *Годовое энергопотребление 28 (кВ/ч) (для модели с HDMI-входом) Потребляемая

(при яркости 200 нитов) Во включенном состоянии 26,60 Вт (обычно) Спящий режим 0,43 Вт (обычно) В выключенном состоянии 0,24 Вт (обычно) Входной разъем D-Sub DVI-D 24-контактный (только модель с двумя входами) HDMI 19-контактный (только модель с HDMI-входом) Входной видеосигнал Аналоговый: 0,7 Vp-p (стандартный), 75 OHM, положительный Цифровой сигнал (только модель с двумя входами) Сигнал HDMI (только модель с HDMI-входом) (приобретается отдельно) Динамики 2 W x 2 (только для модели с аудиовходом) (приобретается отдельно) Максимальный размер экрана По горизонтали: 543,744 мм По вертикали: 302,616 мм Источник питания 100-240 В, 50/60 Гц Внешние условия Рабочая температура: От 0° до 40°C Температура хранения: От -20° до 60°C Рабочая влажность: От 20% до 85% Габариты 557,89 (Ш) x 430,69 (В) x 212,91 (Г) мм Вес (нетто)4,2кг (нетто) Спецификации механизмов Угол наклона: От -5° до +20° Угол поворота: Нет Регулировка по высоте: Нет Вращение: Нет Съемная подставка: Да

Переключатели/кнопки Кнопка питания

Acer eColor Management Контрастность

Полож. по гориз. Полож. по верт.

Насыщ. 6 цветов 6 цветов

Вр. отобр. Меню Автонастройка Широкоэк.реж. ACM

DDC/CI Автоисточник Реж. быст. зап.
