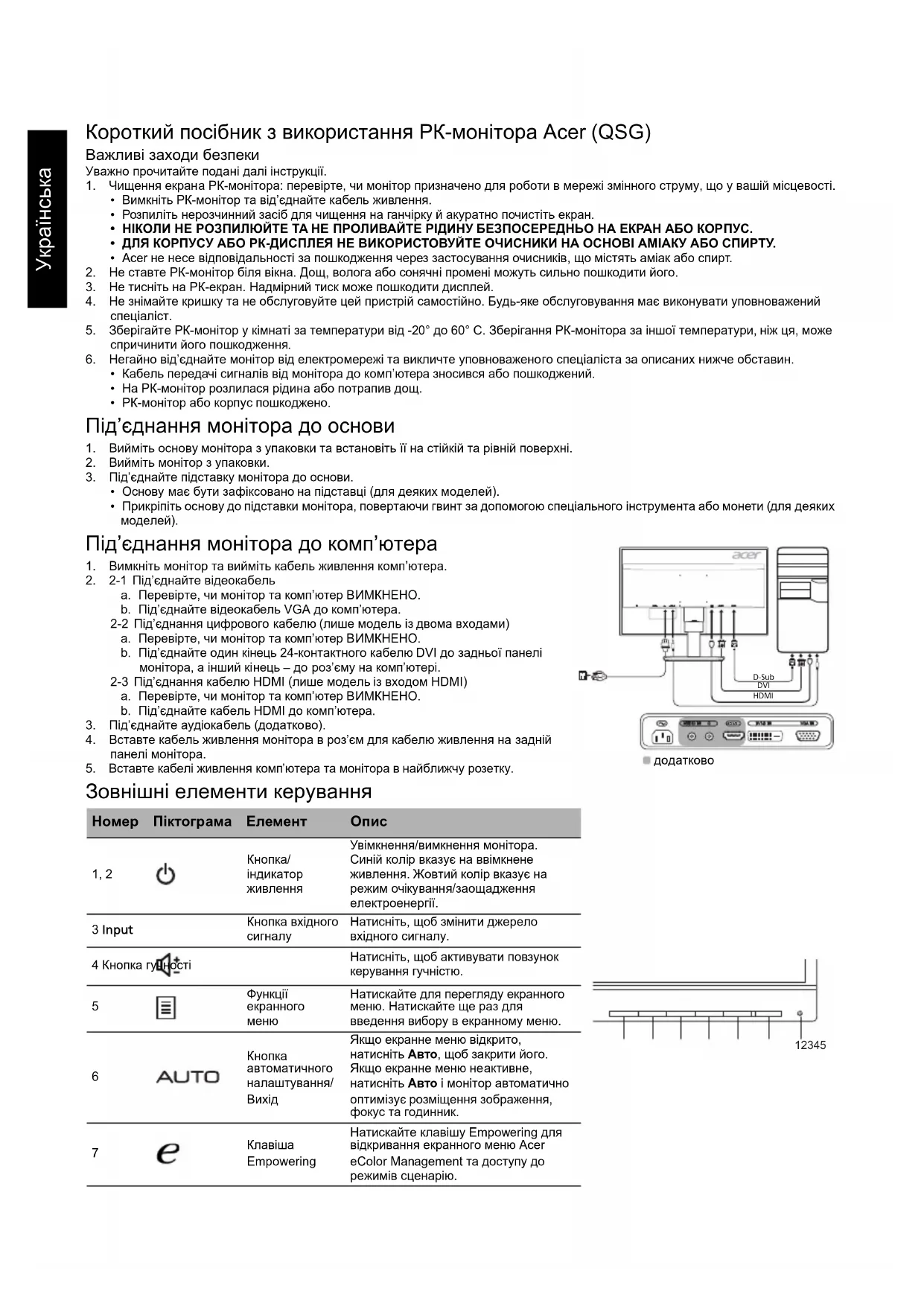

ПОСІБНИК КОРИСТУВАЧА KA251Q ACER

• Вимкніть РК-монітор та від’єднайте кабель живлення.

• Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.

• Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений

спеціаліст. 5. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° C. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

6. Негайно від’єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

• Кабель передачі сигналів від монітора до комп’ютера зносився або пошкоджений.

• На РК-монітор розлилася рідина або потрапив дощ.

• РК-монітор або корпус пошкоджено. Під’єднання монітора до основи

1. Вийміть основу монітора з упаковки та встановіть її на стійкій та рівній поверхні.

2. Вийміть монітор з упаковки.

3. Під’єднайте підставку монітора до основи.

• Основу має бути зафіксовано на підставці (для деяких моделей).

• Прикріпіть основу до підставки монітора, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких

Під’єднання монітора до комп’ютера

1. Вимкніть монітор та вийміть кабель живлення комп’ютера.

2. 2-1 Під’єднайте відеокабель

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте відеокабель VGA до комп’ютера. 2-2 Під’єднання цифрового кабелю (лише модель із двома входами) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте один кінець 24-контактного кабелю DVI до задньої панелі монітора, а інший кінець – до роз’єму на комп’ютері. 2-3 Під’єднання кабелю HDMI (лише модель із входом HDMI) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель HDMI до комп’ютера.

3. Під’єднайте аудіокабель (додатково).

4. Вставте кабель живлення монітора в роз’єм для кабелю живлення на задній

5. Вставте кабелі живлення комп’ютера та монітора в найближчу розетку.

Зовнішні елементи керування Номер Піктограма Елемент Опис 1, 2

Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії. 3 Input Кнопка вхідного

Натисніть, щоб змінити джерело вхідного сигналу. 4 Кнопка гучності Натисніть, щоб активувати повзунок керування гучністю.

Натискайте для перегляду екранного меню. Натискайте ще раз для введення вибору в екранному меню.

автоматичного налаштування/

Якщо екранне меню відкрито, натисніть Авто, щоб закрити його. Якщо екранне меню неактивне, натисніть Авто і монітор автоматично оптимізує розміщення зображення, фокус та годинник.

Empowering Натискайте клавішу Empowering для відкривання екранного меню Acer eColor Management та доступу до режимів сценарію. HDMI DVI D-SubHDMI

1234567Українська Правові норми та заходи безпеки Повідомлення Федеральної комісії зв’язку Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв’язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв’язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів. Налаштуйте або змініть розташування прийомної антени. Збільшіть відстань між пристроєм і приймачем. Під’єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка. Заява про відповідність ЄС Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов’язаного з енергією.

З метою запобігання пошкодження монітора, не піднімайте монітор за його підставку. Примітка. Екрановані кабелі Для відповідності нормативним актам щодо електромагнітної сумісності усі з’єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів. Примітка. Периферійні пристрої До цього пристрою можна під’єднувати лише периферійні пристрої (пристрої введення/виведення, роз’єми, принтери тощо), сертифіковані для відповідності обмеженням класу B. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв’язку. Умови експлуатації Цей пристрій відповідає частині 15 Правил Федеральної комісії зв’язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу. Примітка. Користувачі в Канаді Цей цифровий пристрій класу B відповідає канадському стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров’я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer. *Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.

Керуюча система Кольоровий TFT РК-екран Розмір 24,5”W (62 см) Крок піксела 0,283 мм (по горизонталі) x 0,280 мм (по вертикалі)

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 170° (по горизонталі) 160° (по вертикалі) (CR=10) Час відповіді 5 мс (увімкнення/вимкнення) Тип панелі TN Відео Аналоговий інтерфейс R, G, B Частота рядків 31–83 кГц Частота кадрів 56–76 Гц Відображувані кольори 16,7 мільйона Синхросигнал для відтворення зображень на растровому дисплеї 170 МГц Максимальна роздільна здатність 1920 x 1080 при 60 Гц Plug & Play VESA DDCCI/DDC2B Клас енергозбереження A+ *Щорічне споживання енергії 28 (кВт/год.) (для моделі із входом HDMI)

електроенергії (за 200 ніт) Режим увімкнення 26,60 Вт (типово) Режим сну 0,43 Вт (типово) Режим вимкнення 0,24 Вт (типово) Вхідний роз’єм D-Sub DVI-D 24-контактний (лише модель із двома входами) HDMI 19-контактний (лише модель із входом HDMI) Вхідний відеосигнал Аналоговий: 0,7 Vp-p (стандарт), 75 Ом, позитивний Цифровий сигнал (лише модель із двома входами) Сигнал HDMI (лише модель із входом HDMI) (додатково) Динаміки 2 W x 2 (лише модель з аудіовходом) (додатково) Максимальний розмір екрана По горизонталі: 543,744 мм По вертикалі: 302,616 мм Джерело живлення 100–240 В, 50/60 Гц Умови навколишнього середовища Робоча температура: від 0°C до 40 °C Температура зберігання: від -20 °C до 60 °C Робоча вологість: від 20% до 85% Розміри 557,89 (Ш) x 430,69 (В) x 212,91 (Г) мм Вага (вага нетто)4,2кг (нетто) Технічні характеристики механізму Нахил: від -5 до +20° Поворот: Ні Регулювання висоти: Ні

Знімна підставка: наявна Зовнішні елементи

Перемикач/кнопки Кнопка живлення

Acer eColor Management Контрастність

Горизонтальне розміщення Вертикальне розміщення Температура кольору 6-осьова насиченість 6-осьовий відтінок Блакитне світло

Час очікування екранного меню Автоматичне налаштування Широкоекранний режим ACM

DDC/CI Авто джерело Режим швидкого запуску

Усі технічні характеристики може бути змінено без попередження.
