NÁVOD K OBSLUZE KA251Q ACER

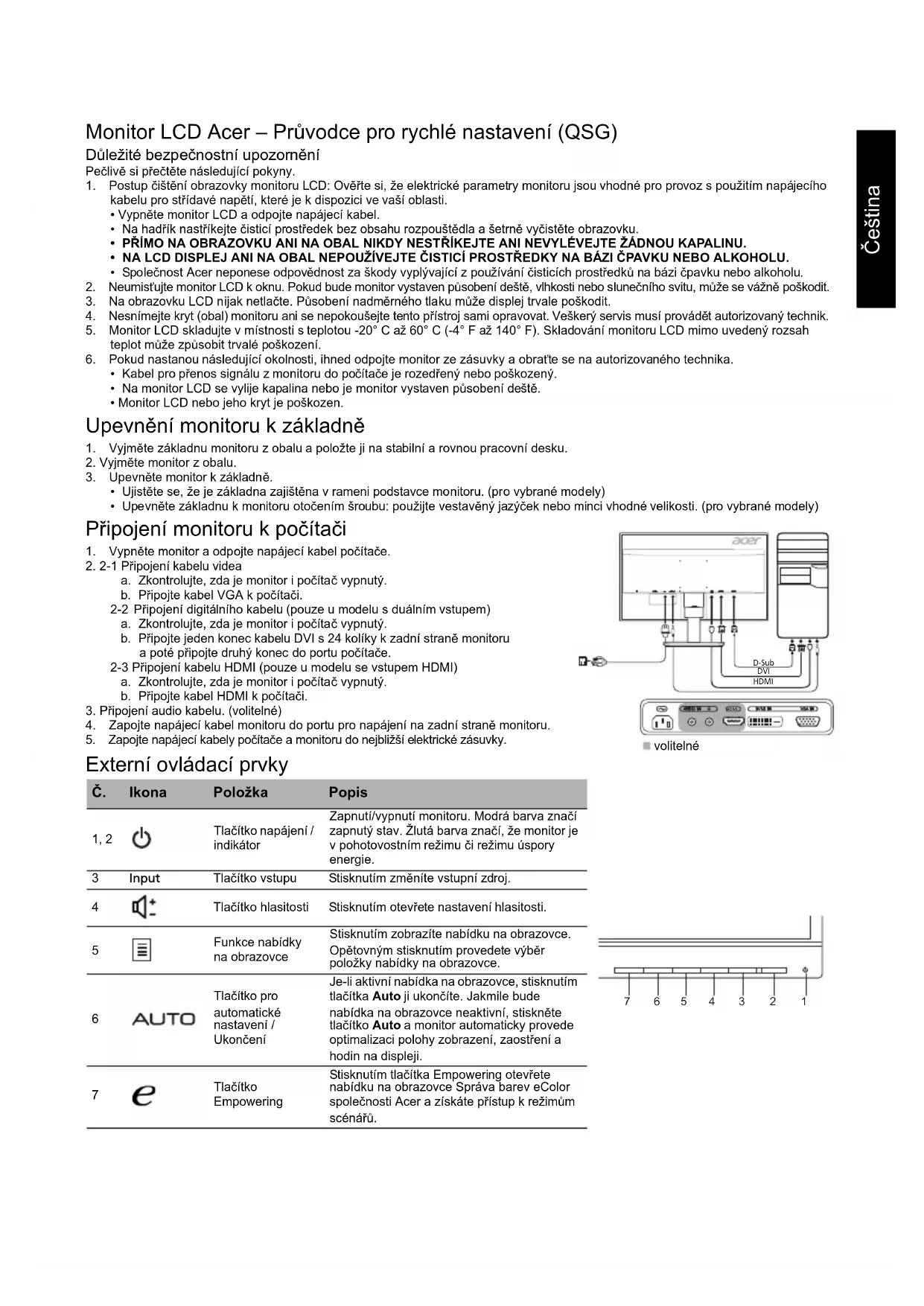

仕様は予告 な し に 変更 さ れ る こ と が あ り ま す。Čeština Monitor LCD Acer – Průvodce pro rychlé nastavení (QSG) Důležité bezpečnostní upozornění Pečlivě si přečtěte následující pokyny. 1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

• Vypněte monitor LCD a odpojte napájecí kabel.

• Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.

• Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu. 2. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.

3. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.

4. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik. 5. Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.

6. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

• Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený.

• Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.

• Monitor LCD nebo jeho kryt je poškozen. Upevnění monitoru k základně

1. Vyjměte základnu monitoru z obalu a položte ji na stabilní a rovnou pracovní desku.

2. Vyjměte monitor z obalu.

3. Upevněte monitor k základně.

• Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely)

• Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely) Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.

2. 2-1 Připojení kabelu videa

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači. 2-2 Připojení digitálního kabelu (pouze u modelu s duálním vstupem) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače. 2-3 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

3. Připojení audio kabelu. (volitelné)

4. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.

5. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

Externí ovládací prvky Č. Ikona Položka Popis 1, 2 Tlačítko napájení / indikátor Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie. 3 Input Tlačítko vstupu Stisknutím změníte vstupní zdroj. 4Tlačítko hlasitosti Stisknutím otevřete nastavení hlasitosti.

Funkce nabídky na obrazovce Stisknutím zobrazíte nabídku na obrazovce. Opětovným stisknutím provedete výběr položky nabídky na obrazovce.

Tlačítko pro automatické nastavení / Ukončení Je-li aktivní nabídka na obrazovce, stisknutím tlačítka Auto ji ukončíte. Jakmile bude nabídka na obrazovce neaktivní, stiskněte tlačítko Auto a monitor automaticky provede optimalizaci polohy zobrazení, zaostření a hodin na displeji.

Tlačítko Empowering Stisknutím tlačítka Empowering otevřete nabídku na obrazovce Správa barev eColor společnosti Acer a získáte přístup k režimům scénářů. HDMI DVI D-SubHDMI volitelné 1234567Čeština Předpisy a bezpečnostní upozornění Upozornění FCC (Federálního výboru pro telekomunikace) Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace. Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření: Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory. Prohlášení o shodě CE Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii. Upozornění: Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru. Upozornění: Stíněné kabely Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC). Upozornění: Periferní zařízení K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize. Varování Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace). Provozní podmínky Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu. Upozornění: Uživatelé v Kanadě Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.Čeština TECHNICKÉ ÚDAJE Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer. *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce. Panel LCD Provozní systém Barevný LCD TFT Velikost 24,5”W (62 cm) Rozteč pixelů 0,283 mm (horizontálně) × 0,280 mm (vertikálně) Jas 250 cd/m

(typický) Kontrast Max. 100 000 000:1 (ACM) Úhel sledování 170° (horizontálně) 160° (vertikálně) (CR=10) Doba odezvy 5 ms (zapnuto/vypnuto) Typ panelu TN Video R, G, B analogové rozhraní Horizontální frekvence 31 kHz–83 kHz Vertikální frekvence 56–76 Hz Zobrazení 16,7 Milionů Frekvence bodů 170 MHz Maximální rozlišení 1920 x 1080 při 60 Hz Funkce Plug & Play VESA DDCCI/DDC2B Třída energetické efektivity A+ *Roční spotřeba energie 28 (kWh) (pro model se vstupem HDMI) Spotřeba energie (při jasu 200 nitů) Režim Zapnuto 26,60 W (typicky) Režim spánku 0,43 W (typicky) Režim Vypnuto 0,24 W (typicky) Konektor vstupu D-Sub DVI-D 24kolíkový (pouze model s duálním vstupem) HDMI 19kolíkový (pouze model se vstupem HDMI) Vstupní videosignál Analogový: 0,7 Vp-p (standardní), 75 OHM, pozitivní Digitální signál (pouze model s duálním vstupem) Signál HDMI (pouze model se vstupem HDMI) (volitelné) Reproduktory 2 W x 2 (pouze model se zvukovým vstupem) (volitelné) Maximální velikost obrazovky Horizontálně: 543,744 mm Vertikálně: 302,616 mm Zdroj napájení 100-240 V, 50/60 Hz Podmínky okolního prostředí Provozní teplota: 0°C až 40 °C Skladovací teplota -20 °C až 60 °C Provozní vlhkost: 20 % až 85 % Rozměry 557,89 (Š) x 430,69 (V) x 212,91 (H) mm Hmotnost (čistá) 4,2 kg (čistá) Technické údaje mechanismu Naklonění: -5° až +20° Otáčení: Ne Nastavení výšky: Ne Otočení: Ne Odnímatelný stojan: Ano Externí ovládací prvky Spínače a tlačítka Tlačítko napájení Vstup Hlasitost

Auto/Ukončit Tlačítko Empowering (E) Funkce Acer eColor Management Kontrast Jas Zaostření Hodiny H. poloha

• Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky.

1. Vypnite monitor a odpojte napájací kábel počítača.

2. 2-1 Pripojte obrazový kábel
