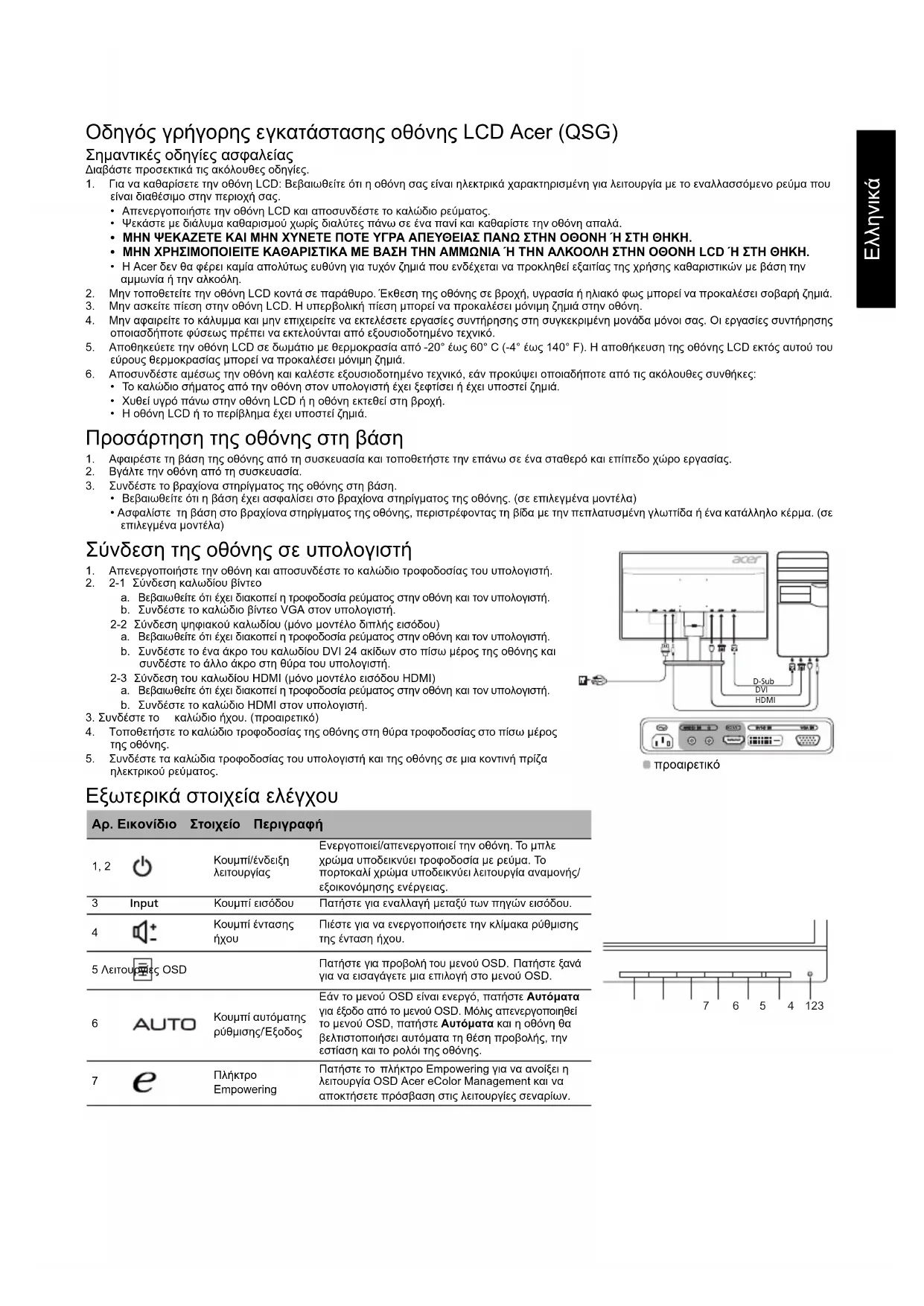

F. pozíció Színhőmérséklet 6 tengelyes telítettség 6 tengelyes színárnyalat Kék fény Nyelv OSD időkorlátja Automatikus konfiguráció Széles mód ACM Bemenet DDC/CI Automatikus forrás Gyorsindítás mód Nullázás A műszaki adatok értesítés nélkül változhatnak.Ελληνικά Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (QSG) Σημαντικές οδηγίες ασφαλείας ∆ιαβάστε προσεκτικά τις ακόλουθες οδηγίες. 1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.

• Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.

• Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.

• ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΠΟΤΕ ΥΓΡΑ ΑΠΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.

• ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ.

• Η Acer δεν θα φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη. 2. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.

3. Μην ασκείτε πίεση

στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη. 4. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε εργασίες συντήρησης στη συγκεκριμένη μονάδα μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.

5. Αποθηκεύετε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η

αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά. 6. Αποσυνδέστε αμέσως την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος από την οθόνη στον υπολογιστή έχει ξεφτίσει ή έχει υποστεί ζημιά.

• Χυθεί υγρό πάνω στην οθόνη LCD ή η οθόνη εκτεθεί στη βροχή.

• Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά. Προσάρτηση της οθόνης στη βάση

1. Αφαιρέστε τη βάση της οθόνης από τη συσκευασία και τοποθετήστε την επάνω σε ένα σταθερό και επίπεδο χώρο εργασίας.

2. Βγάλτε την οθόνη από τη συσκευασία.

3. Συνδέστε το βραχίονα στηρίγματος της οθόνης στη βάση.

• Βεβαιωθείτε ότι η βάση έχει ασφαλίσει στο βραχίονα στηρίγματος της οθόνης. (σε επιλεγμένα μοντέλα)
• Ασφαλίστε τη βάση στο βραχίονα στηρίγματος της οθόνης, περιστρέφοντας τη βίδα με την πεπλατυσμένη γλωττίδα ή ένα κατάλληλο κέρμα. (σε επιλεγμένα μοντέλα) Σύνδεση της οθόνης σε υπολογιστή

1. Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του υπολογιστή.

2. 2-1 Σύνδεση καλωδίου βίντεο

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. b. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή. 2-2 Σύνδεση ψηφιακού καλωδίου (μόνο μοντέλο διπλής εισόδου) a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. b. Συνδέστε το ένα άκρο του καλωδίου DVI 24 ακίδων στο πίσω μέρος της οθόνης και συνδέστε το άλλο άκρο στη θύρα του υπολογιστή. 2-3 Σύνδεση του καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI) a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. b. Συνδέστε το καλώδιο HDMI στον υπολογιστή.

καλώδιο ήχου. (προαιρετικό)

4. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος

5. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοντινή πρίζα

ηλεκτρικού ρεύματος. Εξωτερικά στοιχεία ελέγχου Αρ. Εικονίδιο Στοιχείο Περιγραφή 1, 2 Κουμπί/ένδειξη λειτουργίας Ενεργοποιεί/απενεργοποιεί την οθόνη. Το μπλε χρώμα υποδεικνύει τροφοδοσία με ρεύμα. Το πορτοκαλί χρώμα υποδεικνύει λειτουργία αναμονής/ εξοικονόμησης ενέργειας. 3 Input Κουμπί εισόδου Πατήστε για εναλλαγή μεταξύ των πηγών εισόδου.

Πιέστε για να ενεργοποιήσετε την κλίμακα ρύθμισης της ένταση ήχου. 5 Λειτουργίες OSD Πατήστε για προβολή του μενού OSD. Πατήστε ξανά για να εισαγάγετε μια επιλογή στο μενού OSD.

Κουμπί αυτόματης ρύθμισης/Έξοδος Εάν το μενού OSD είναι ενεργό, πατήστε Αυτόματα για έξοδο από το μενού OSD. Μόλις απενεργοποιηθεί το μενού OSD, πατήστε Αυτόματα και η οθόνη θα βελτιστοποιήσει αυτόματα τη θέση προβολής, την εστίαση και το ρολόι της οθόνης.

Πλήκτρο EmpoweringΠατήστε το πλήκτρο Empowering για να ανοίξει η λειτουργία OSD Acer eColor Management και να αποκτήσετε πρόσβαση στις λειτουργίες σεναρίων. HDMI DVI D-SubHDMI προαιρετικό 1234567Ελληνικά Κανονισμοί και ειδοποιήσεις ασφαλείας Ειδοποίηση της FCC Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας B, σύμφωνα με το Μέρος 15 των κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα: Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια. ∆ήλωση Συμμόρφωσης CE ∆ια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, την Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά τη θέσπιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια. Ειδοποίηση: Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της. Ειδοποίηση: Θωρακισμένα καλώδια Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC. Ειδοποίηση: Περιφερειακές συσκευές Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας B μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πιθανό να οδηγήσει σε παρεμβολές στη λήψη ραδιοφωνικού και τηλεοπτικού σήματος.

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος. Συνθήκες λειτουργίας Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία. Ειδοποίηση: Καναδοί χρήστες Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Απόρριψη άχρηστου εξοπλισμού από χρήστες σε ιδιωτικά νοικοκυριά στην Ευρωπαϊκή Ένωση Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίνοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τον άχρηστο εξοπλισμό σας για ανακύκλωση, επικοινωνήστε με το τοπικό γραφείο της πόλης σας, την υπηρεσία διάθεσης οικιακών απορριμμάτων ή το κατάστημα από όπου αγοράσατε το προϊόν.Ελληνικά ΠΡΟ∆ΙΑΓΡΑΦΕΣ Βρείτε τα εγχειρίδια και τη λοιπή τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.

• Η ετήσια ενεργειακή κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση ρεύματος 4 ώρες ανά ημέρα, 365 ημέρες ετησίως. Οθόνη LCD Σύστημα οδήγησης Έγχρωμη οθόνη LCD TFT Μέγεθος 24,5”W (62 cm) Βήμα pixel 0,283 mm (Ο) x 0,280 mm (Κ) Φωτεινότητα 250 cd/m

Αντίθεση 100000000:1 μέγ. (ACM) Γωνία προβολής 170° (O) 160° (K) (CR=10) Χρόνος απόκρισης 5 ms (Ενεργοποίηση/Απενεργοποίηση) Τύπος πάνελ TN Βίντεο Αναλογική διασύνδεση R, G, B Οριζόντια συχνότητα 31 kHz - 83 kHz Κατακόρυφη συχνότητα 56 - 76 Hz Χρώματα οθόνης 16,7 Εκατομμύρια Συχνότητα κουκκίδων 170 MHz Μέγιστη ανάλυση 1920 x 1080 @ 60 Hz Τοποθέτηση και άμεση λειτουργία VESA DDCCI/DDC2B Κλάση ενεργειακής απόδοσης A+

• Ετήσια κατανάλωση ενέργειας 28 (kWh) (για μοντέλο εισόδου HDMI)

(στα 200 nits) Λειτουργία ενεργοποίησης 26,60 W (τυπική) Λειτουργία αναμονής 0,43 W (τυπική) Λειτουργία απενεργοποίησης 0,24 W (τυπική)

D-Sub DVI-D 24 ακίδων (μόνο μοντέλο διπλής εισόδου) HDMI 19 ακίδων (μόνο μοντέλο εισόδου HDMI) Σήμα βίντεο εισόδου Αναλογικό: 0,7 Vp-p (τυπικό), 75 OHM, θετικό Ψηφιακό σήμα (μόνο μοντέλο διπλής εισόδου) Σήμα HDMI (μόνο μοντέλο εισόδου HDMI) (προαιρετικό) Ηχεία 2 W x 2 (μόνο μοντέλο εισόδου ήχου) (προαιρετικό) Μέγιστο μέγεθος οθόνης Οριζόντια: 543,744 mm Κατακόρυφη: 302,616 mm Πηγή ισχύος 100-240 V, 50/60 Hz Περιβαλλοντικά ζητήματα Θερμοκρασία λειτουργίας: 0° έως 40°C Θερμοκρασία αποθήκευσης: -20° έως 60°C Υγρασία λειτουργίας: 20% έως 85% ∆ιαστάσεις 557,89 (Π) x 430,69 (Υ) x 212,91 (Β) mm Βάρος (Κ. Β.) 4,2 kg (καθαρό) Προδιαγραφές μηχανισμού Κλίση: -5° έως +20° Περιστροφή: Όχι Ρύθμιση ύψους: Όχι Περιστροφή: Όχι Αποσπώμενη βάση: Ναι Εξωτερικά στοιχεία

∆ιακόπτης/κουμπιά Κουμπί λειτουργίας

Ένταση ήχου ΜΕΝΟΥ/ΕΙΣΑΓΩΓΗ Αυτόματα/Έξοδος Πλήκτρο E(Empowering) Λειτουργίες Acer eColor Management

Κατακ. θέση Θερμοκρασία χρώματος Κορεσμός 6 αξόνων Απόχρωση 6 αξόνων

Χρονικό όριο OSD Αυτόματη ρύθμιση παραμέτρων Λειτουργία ευρείας οθόνης ACM

DDC/CI Αυτόματη πηγή
