РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SR70300 PANASONIC

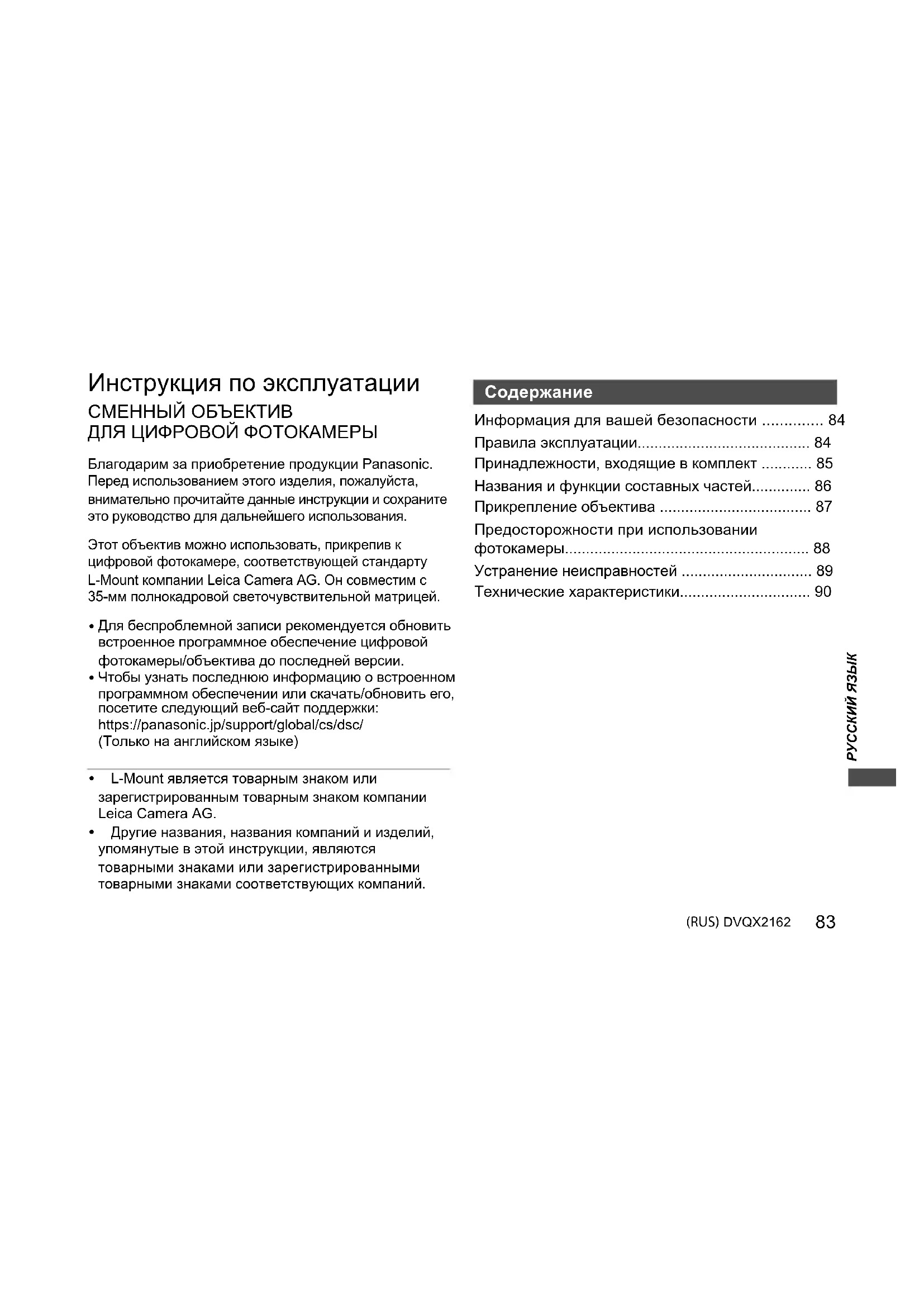

• ḷ߶ԓQ/XMSX 153 S-R70300-DVQX2162.book 82 ページ ２０２１年２月１７日　水曜日　午後６時３２分83 (RUS) DVQX2162 РУССКИЙ ЯЗЫК Инструкция по эксплуатации СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ Благодарим за приобретение продукции Panasonic.Перед использованием этого изделия, пожалуйста, внимательно прочитайте данные инструкции и сохраните это руководство для дальнейшего использования.Этот объектив можно использовать, прикрепив к цифровой фотокамере, соответствующей стандарту L-Mount компании Leica Camera AG. Он совместим с 35-мм полнокадровой светочувствительной матрицей. Для беспроблемной записи рекомендуется обновить встроенное программное обеспечение цифровой фотокамеры/объектива до последней версии. Чтобы узнать последнюю информацию о встроенном программном обеспечении или скачать/обновить его, посетите следующий веб-сайт поддержки:https://panasonic.jp/support/global/cs/dsc/(Только на английском языке) 0 L-Mount является товарным знаком или зарегистрированным товарным знаком компании Leica Camera AG. 0 Другие названия, названия компаний и изделий, упомянутые в этой инструкции, являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний. Информация для вашей безопасности p. 84
• Правила эксплуатации p. 84
• Принадлежности, входящие в комплект p. 85
• Названия и функции составных частей p. 86
• Прикрепление объектива p. 87
• Предосторожности при использовании фотокамеры p. 88
• Устранение неисправностей p. 89
• Технические характеристики p. 90

S-R70300-DVQX2162.book 83 ページ ２０２１年２月１７日　水曜日　午後６時３２分84 DVQX2162 (RUS) Информация для вашей безопасности Храните прибор вдали от источников электромагнитного излучения (например, микроволновых печей, телевизоров, оборудования для видеоигр, радиопередатчиков, высоковольтных линий и т.д.).

Не пользуйтесь фотокамерой вблизи сотовых телефонов, так как телефоны могут вызвать помехи, отрицательно сказывающиеся на качестве снимков и звука.

Если камера подвергается негативному влиянию электромагнитного излучения и перестает работать нормально, выключите камеру, извлеките батарею и/или подключенный сетевой адаптер переменного тока. Затем снова вставьте батарею и/или снова подключите сетевой адаптер переменного тока и включите камеру. Правила эксплуатации ∫ Обращение с объективом 0 При использовании этого объектива старайтесь не ронять, не ударять его и не нажимать на него слишком сильно, так как это может привести к неисправности или повреждению объектива и цифровой фотокамеры. 0 В случае попадания на поверхность объектива пыли, грязи и загрязнений (воды, масла, отпечатков пальцев и т. п.) качество изображений может ухудшиться. Перед съемкой и после нее сдуйте пыль и грязь с поверхности объектива с помощью щетки с грушей, а затем осторожно удалите загрязнения сухой мягкой тканью. 0 Когда объектив не используется, наденьте на него крышку объектива и заднюю крышку объектива, чтобы пылинки и другие частицы не скапливались на объективе и не попадали внутрь. 0 Для защиты контактов объектива (A) нельзя выполнять указанные ниже действия. Они могут привести к неисправности. – Прикасаться к контактам объектива. – Допускать загрязнения контактов объектива. – Ставить объектив монтажной поверхностью вниз. ∫ Пылезащищённость и брызгозащищенность 0 Пылезащищённость и брызгозащищенность — это термины, используемые для описания дополнительного уровня защиты данного объектива от воздействия минимального количества влаги, воды или пыли. Эти термины не гарантируют отсутствие повреждений в случае прямого контакта данного объектива с водой или проникновения в него пыли. Соблюдайте указанные ниже меры предосторожности для удовлетворительного действия характеристик пылезащищённости и брызгозащищенности. Если объектив работает неправильно, обратитесь в пункт продажи или компанию Panasonic. S-R70300-DVQX2162.book 84 ページ ２０２１年２月１７日　水曜日　午後６時３２分85 (RUS) DVQX2162 РУССКИЙ ЯЗЫК– Прикрепляйте объектив к пылезащищённой и брызгозащищенной цифровой фотокамере.– Прикрепляя или снимая объектив, следите за тем, чтобы инородные частицы, например песок, пыль и капли воды, не попали на поверхность или проникли внутрь резинового уплотнительного кольца объектива, контактов, цифровой фотокамеры и объектива.– Если на объектив попадут капли воды или иной жидкости, вытрите их сухой мягкой тканью. 0 Для улучшения пылезащищённости и брызгозащищенности объектива в месте прикрепления используется резиновое уплотнительное кольцо объектива.– От резинового уплотнительного кольца объектива на креплении цифровой фотокамеры остаются потертости, но это не влияет на ее работу.– За информацией о замене резинового уплотнительного кольца объектива обращайтесь в компанию Panasonic. ∫ Конденсация (когда объектив затуманивается)

Конденсация происходит, когда окружающая температура или влажность изменяются. Остерегайтесь конденсации, поскольку она может вызвать появление пятен и плесени на объективе и привести к неисправности. 0 Если произошла конденсация, выключите цифровую фотокамеру и оставьте ее прибл. на 2 часа. Запотевание исчезнет само собой, когда температура цифровой фотокамеры сравняется с температурой окружающей среды. 0 Внешний вид и технические характеристики изделий, описанных в данном руководстве, могут отличаться от фактического вида и характеристик приобретенных вами изделий вследствие их последующего улучшения. Принадлежности, входящие в комплект Перед использованием изделия убедитесь, что все принадлежности поставлены в комплекте.Номера изделий верны по состоянию на февраль 2021 г. Они могут изменяться.¢ Установлены на объективе на момент покупки. 1 Бленда объектива 2 Крышка объектива

3 Задняя крышка объектива

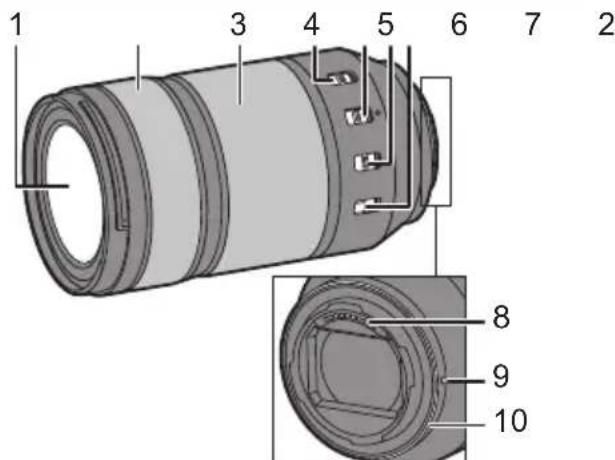

S-R70300-DVQX2162.book 85 ページ ２０２１年２月１７日　水曜日　午後６時３２分86 DVQX2162 (RUS) Названия и функции составных частей 1 Поверхность линзы 2 Кольцо фокусировки При установке на MF (режим ручной фокусировки) фокусировка выполняется вращением кольца фокусировки.Степень перемещения при фокусировке с помощью кольца фокусировки можно установить в меню совместимых цифровых фотокамер. Подробную информацию см. в инструкции по эксплуатации цифровой фотокамеры. 3 Кольцо трансфокатора Увеличение изображения в режиме телефото или уменьшение в широкоугольном режиме.

Переключатель диапазона фокусного расстояния Для AF можно выбрать диапазон фокусного расстояния.[FULL]:Фокусировка возможна во всем диапазоне. [3m-¶]: Фокусировка возможна в диапазоне от 3,0 м до бесконечности. При ограничении диапазона фокусного расстояния для AF скорость фокусировки при AF повышается. 5 Переключатель AF/MF Переключение между AF (режимом автофокусировки) и MF (режимом ручной фокусировки). Если на цифровой фотокамере установлен режим MF, режим ручной фокусировки будет работать независимо от установки переключателя AF/MF. 6 Переключатель O.I.S. Функция стабилизатора включается при установке переключателя O.I.S. на [ON]. 0 При использовании штатива рекомендуется устанавливать переключатель O.I.S. в положение [OFF]. 7 Переключатель блокировки трансфокатора Если для фокусного расстояния задать 70 мм, а переключатель блокировки трансфокатора установить на [LOCK], кольцо трансфокатора блокируется. Блокируйте кольцо трансфокатора при переноске объектива, чтобы объектив не выдвигался под собственным весом. 8 Метка установки объектива 9 Монтажная поверхность 10 Резиновое уплотнительное кольцо объектива

S-R70300-DVQX2162.book 86 ページ ２０２１年２月１７日　水曜日　午後６時３２分87 (RUS) DVQX2162РУССКИЙ ЯЗЫКПримечание 0 При использовании функции увеличения после выполнения фокусировки фокус может измениться. Выполните фокусировку повторно. 0 Если вас беспокоит звук работы автофокусировки и стабилизатора во время видеосъемки, рекомендуется выполнять запись следующим образом:– Установить для съемки режим MF.– Выключить стабилизатор изображения и использовать для съемки штатив. Прикрепление объектива Информацию о прикреплении объектива см. в инструкции по эксплуатации цифровой фотокамеры. 0 Прежде чем прикреплять объектив, выключите цифровую фотокамеру. 0 Прежде чем прикреплять объектив, снимите заднюю крышку объектива. 0 Сняв объектив с цифровой фотокамеры, наденьте на него крышку объектива и заднюю крышку объектива, чтобы пылинки и другие частицы не скапливались на объективе и не попадали внутрь. ∫ Присоединение бленды объектива 1 Совместите метку A ( ) на бленде объектива с меткой на краю объектива. 2 Поверните бленду объектива в направлении, указанном стрелкой, совмещая метку B ( ) на бленде объектива с меткой на краю

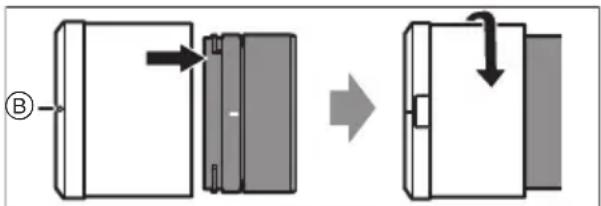

Присоедините бленду объектива, поворачивая ее до щелчка. ∫ Снятие бленды объектива Удерживая нажатой кнопку на бленде объектива C, поверните бленду объектива в направлении, указанном стрелкой, и затем снимите ее.

S-R70300-DVQX2162.book 87 ページ ２０２１年２月１７日　水曜日　午後６時３２分88 DVQX2162 (RUS)Примечание 0 При переноске бленду объектива можно прикрепить в обратном направлении. 1 Совместите метку B ( ) на бленде объектива с меткой на краю объектива.2 Присоедините бленду объектива, поворачивая ее в направлении, указанном стрелкой, до щелчка. 0 При съемке со вспышкой рекомендуется снять бленду объектива, так как бленда объектива может загораживать свет от вспышки. 0 Чтобы не допустить падения объектива, его ни в коем случае нельзя переносить, держась только за бленду объектива. ∫ Примечания об использовании фильтра 0 Вместе с установленным фильтром можно прикрепить крышку объектива или бленду объектива. 0 Если одновременно установить несколько фильтров, на записанных изображениях может появиться небольшое затемнение. 0 Кроме фильтров, к передней части объектива невозможно прикрепить какие-либо принадлежности, например преобразовательный объектив или адаптер, и использовать вместе с объективом.Прикрепление таких принадлежностей может привести к повреждению объектива. Предосторожности при использовании фотокамеры 0 Не допускайте попадания на объектив инсектицидов и летучих химических веществ.– При попадании на объектив такие вещества могут повредить объектив или привести к отслаиванию краски. 0 Не направляйте объектив на солнце или другие источники сильного света.– Это может привести к поступлению чрезмерного количества света и вызвать возгорание или неисправность.

S-R70300-DVQX2162.book 88 ページ ２０２１年２月１７日　水曜日　午後６時３２分89 (RUS) DVQX2162 РУССКИЙ ЯЗЫК 0 В случае использования в течение длительного времени при низкой температуре не прикасайтесь непосредственно к объективу. – В холодных местах (с температурой ниже 0 oC, например, на лыжных склонах), прямой продолжительный контакт с объективом может привести к повреждениям кожи. При длительном использовании объектива надевайте перчатки.

Чтобы удалить загрязнения, осторожно протрите изделие сухой мягкой тканью без пыли. – Не используйте для чистки такие растворители, как бензин, разбавитель, спирт, моющие средства для кухни и т. д., поскольку это может привести к деформации корпуса либо отслоению покрытия. – Не используйте салфетки с химическими веществами. 0 Не допускайте длительного контакта с объективом изделий из резины, ПВХ или подобных материалов. 0 Запрещается разбирать или вносить изменения в

0 Если объектив не будет использоваться в течение длительного времени, рекомендуется хранить его вместе с влагопоглотителем (силикагелем).

Если объектив не использовался в течение длительного времени, до съемки проверьте все его составные части. 0 Избегайте использования или хранения объектива в каком-либо из перечисленных мест, т. к. это может привести к проблемам в работе или неисправности: – Под воздействием прямых солнечных лучей или на пляже летом – В местах с высокой температурой и влажностью или резкими перепадами температуры и влажности – В местах с большим количеством пыли или песка – При срабатывании вспышки – Возле обогревателей, кондиционеров или увлажнителей – В местах рядом с водой, где объектив может

– Где присутствует вибрация –В автомобиле 0 См. также инструкцию по эксплуатации цифровой фотокамеры. Устранение неисправностей 0 Этот звук вызван перемещением внутренних линз или работой диафрагмы и не свидетельствует о неисправности. 0 Это вызвано работой механизма стабилизатора изображения в объективе и не свидетельствует о неисправности. При включении или выключении цифровой фотокамеры либо сотрясении объектива раздается дребезжащий звук. При съемке из объектива раздается звук. Внутренние линзы смещаются от центра перед прикреплением объектива или при выключении цифровой фотокамеры. При раскачивании объектива внутренние линзы сотрясаются. S-R70300-DVQX2162.book 89 ページ ２０２１年２月１７日　水曜日　午後６時３２分90 DVQX2162 (RUS) Технические характеристики Для улучшения работы изделия его технические характеристики могут быть изменены. СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ “LUMIX S 70-300 мм F4.5-5.6” Крепление Leica Camera AG L-Mount Фокусное расстояние f=70 мм до 300 мм Конструкция объектива 17 элемента в 11 группах (1 линза UED, 2 линзы ED, 1 линза UHR) Тип диафрагмы 11 лепестков диафрагмы/кольцевая диафрагма Максимальный показатель

F4.5 (Широкоугольный режим) до F5.6 (Телережим) Минимальное значение диафрагмы F22 Угол обзора 34x (Широкоугольный режим) до 8.3o (Телережим) Фокусное расстояние от [FULL]: 0,54 м до ¶ (Широкоугольный режим)/0,74 м до ¶ (Телережим) (от линии отсчета расстояния до объекта съемки) [3m-¶]: 3,0 м до ¶ (от линии отсчета расстояния до объекта съемки) Максимальное увеличение изображения 0,5k (фокусное расстояние 300 мм) Оптический стабилизатор изображения

Диаметр фильтра 77 мм Максимальный диаметр ‰84,0 мм Полная длина Прибл. 148,0 мм (от края объектива до основания крепления объектива) Масса Прибл. 790 г Пылезащищённость и брызгозащищенность

Рекомендуемая рабочая температура Oт j10 oC до 40 oC Допустимая относительная влажность Oт 10 %RH до 80 %RH S-R70300-DVQX2162.book 90 ページ ２０２１年２月１７日　水曜日　午後６時３２分91 (RUS) DVQX2162 РУССКИЙ ЯЗЫК Информация для покупателя Установленный производителем в порядке п. 2 ст. 5 Федерального Закона РФ “О защите прав потребителей” срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

ООО «Панасоник Рус» Россия, 115162, Москва, ул. Шаболовка, д.31Г, этаж/ помещение антресоль 1этажа/10 тел. 8-800-200-21-00 Название продукции СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ

Страна производства Китай Название производителя Панасоник Корпорэйшн Юридический адрес 1006 Кадома, Осака, Япония Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке. Пример маркировки—Серийный номер № XX1AXXXXXXX (X-любая цифра или буква) Год: Трeтья цифра в серийном номере (1 —2021, 2—2022, ... 0—2030) Месяц: Четвeртая бyква в серийном номере (А—Январь, В—Февраль, ...L—Декабрь) Примечание: Сентябрь может указываться как “S” вместо “I”. Дополнительная информация Пожалуйста внимательно прочитайте инструкцию по эксплуатации. S-R70300-DVQX2162.book 91 ページ ２０２１年２月１７日　水曜日　午後６時３２分Panasonic Corporation Web Site/Site Web: http://www.panasonic.comManufactured by: Panasonic Corporation Kadoma, Osaka, JapanRepresentative in Europe: Panasonic Marketing Europe GmbHPanasonic Testing CentreWinsbergring 15, 22525 Hamburg, Germany 〒525-8520 滋賀県草津市野路東 2丁目 3番1-1号
