使用説明書 SR70300 PANASONIC

S-R70300-DVQX2162.book 1 ページ ２０２１年２月１７日　水曜日　午後６時３２分2 DVQX2162 (JPN)

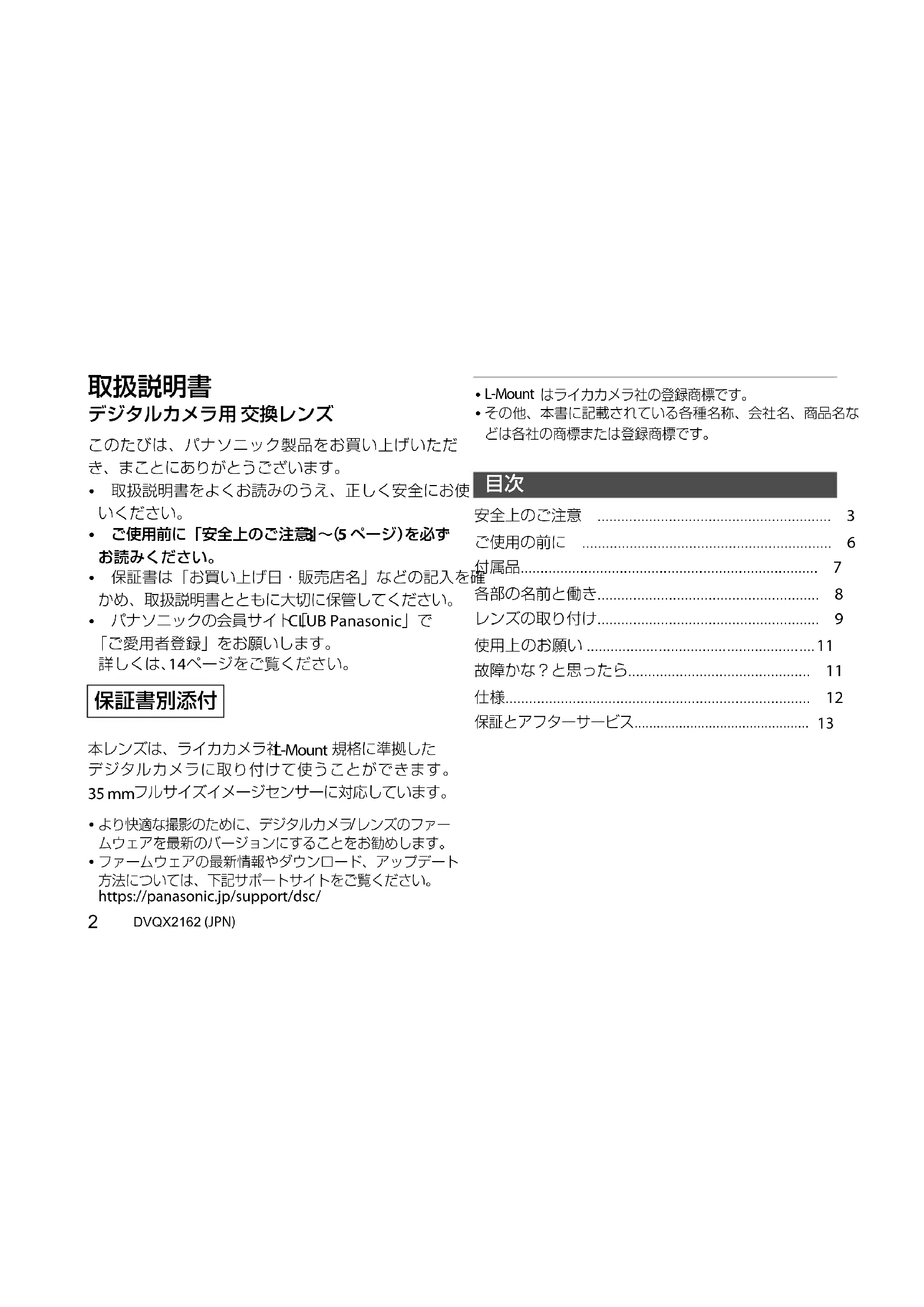

デジタルカメラ用 交換レンズ このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。0 取扱説明書をよくお読みのうえ、正しく安全にお使いください。0 ご使用前に「安全上のご注意」（ 3 〜 5 ページ）を必ず お読みください。0 保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管してください。0 パナソニックの会員サイト「 CLUB Panasonic」で 「ご愛用者登録」をお願いします。詳しくは、 14ページをご覧ください。 本レンズは、ライカカメラ社 L-Mount 規格に準拠したデジタルカメラに取り付けて使うことができます。 35 mm フルサイズイメージセンサーに対応しています。 より快適な撮影のために、デジタルカメラ レンズのファームウェアを最新のバージョンにすることをお勧めします。 ファームウェアの最新情報やダウンロード、アップデート方法については、下記サポートサイトをご覧ください。https://panasonic.jp/support/dsc/ L-Mountはライカカメラ社の登録商標です。 その他、本書に記載されている各種名称、会社名、商品名などは各社の商標または登録商標です。安全上のご注意 ........................................................... 3ご使用の前に ............................................................... 6付属品........................................................................... 7各部の名前と働き........................................................ 8レンズの取り付け........................................................ 9 使用上のお願い ......................................................... 11 故障かな？と思ったら.............................................. 11仕様............................................................................. 12保証とアフターサービス...............................................

S-R70300-DVQX2162.book 2 ページ ２０２１年２月１７日　水曜日　午後６時３２分3 (JPN) DVQX2162

人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。 ■ 誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。 ■ お守りいただく内容を次の図記号で説明しています。

「軽傷を負うことや、財産の 損害が発生するおそれが

してはいけない内容です。 実行しなければならない内容です。 デジタルカメラに取り付けて使用中に異常・故障が発生したときには直ちに使用を中止する 0 煙が出たり、異常なにおいや音がする 0 映像が出ないことがある 0 内部に水や異物が入った そのまま使うと火災・感電の原因になります。

デジタルカメラの電源を切り、販売店にご相談ください。 S-R70300-DVQX2162.book 3 ページ ２０２１年２月１７日　水曜日　午後６時３２分4 DVQX2162 (JPN) 安全上のご注意 （続き）

内部に金属物を入れたり、水などの液体をか けたりぬらしたりしない ショートや発熱により、火 災・感 電・故 障 の

機器の近くに水などの液体の入った容器や金属物を置かないでください。 特にお子様にはご注意ください。 太陽や強い光源にレンズを向けたり、のぞ

太陽や強い光源に向けると、集光作用によ り周囲の燃えやすいものを発火させたり、 内部部品が破損するなど、火 災・故 障 の 原 因になります。また、のぞき込むと失明に

必ず、付属のレンズキャップとレンズリアキャップを付け、太陽光が直接当たらないようにしてください。 レンズの上に重い物を載せたり、乗ったり

倒れたり落下すると、けがや製品の故障の 原因になることがあります。 また、重量で外装ケースが変形し、内部部品が破 損すると、故障の原因になることがあります。 レンズフードだけを持って持ち運ばない レンズフードからレンズやデジタルカメ ラが外れて落下すると、けがや製品の故障 の原因になることがあります。 S-R70300-DVQX2162.book 4 ページ ２０２１年２月１７日　水曜日　午後６時３２分5 (JPN) DVQX2162

0 デジタルカメラの取扱説明書「安全上のご注意」も併せてお読みください。 油煙や湯気の当たるところ、湿気やほこり の多いところに置かない 電気が油や水分、ほこりを伝わり、火 災・感 電の原因になることがあります。 デジタルカメラに取り付けて、電源を入れ たまま長時間、直接触れて使用しない 本機の温度の高い部分に長時間、直接触れ

長時間ご使用の場合は、三脚などをお使いくだ

¢ 血流状態が悪い人（血管障害、血液循環不 良、糖尿病、強い圧迫を受けている）や皮膚 感覚が弱い人などは、低温やけどになりや

低温下で長時間、直接触れて使用しない 寒冷地（スキー場などの 0 ℃以下の環境）で 長時間、直接触れていると皮膚に傷害を起 こす原因になることがあります。

長時間ご使用の場合は、手袋などをお使いくだ

S-R70300-DVQX2162.book 5 ページ ２０２１年２月１７日　水曜日　午後６時３２分6 DVQX2162 (JPN)

∫ レンズの取り扱いについて 0 レンズを使用するときは、落としたり、ぶつけたり、無理 な力を加えたりしないようお気をつけください。レンズおよびデジタルカメラの故障や破損の原因になります。

レンズ表面のほこり、ごみ、汚れ（水、油、指紋など）が画像 に影響を及ぼすことがあります。撮影前と撮影後に、ブロワーでレンズの表面に付いたほこりやごみを吹き飛ばしたあと、乾いた柔らかい布で汚れを軽くふいてください。 ほこりやごみの付着、侵入を防ぐため、使用しないときは、レンズキャップ、レンズリアキャップを取り付けてください。 レンズの接点を保護するため、以下のことはしないでください。故障の原因にな

レンズ取り付け部を下にして置く ∫ 防じん防滴について 0 本レンズの防じん防滴構造は、ほこりや水滴の侵入を完 全に防ぐものではありません。防じん防滴性能を満足させるには、次の注意事項をお守りください。正常に動作しない場合は、お買い上げの販売店または修理ご相談窓口（l 15）にお問い合わせください。

防じん防滴対応のデジタルカメラに取り付けてください。 レンズの取り付け、取り外しの際は、レンズマウントラバー、接点、デジタルカメラおよびレンズの内部に砂やほこり、水滴が侵入しないようにしてください。 液体が付いた場合は、乾いた柔らかい布でふいてください。 本レンズは、防じん防滴性能の向上のため、マウント部にレンズマウントラバーを使用しています。 デジタルカメラのマウント部にレンズマウントラバーのすれ跡が付いても、性能には問題ありません。 レンズマウントラバーの交換については、修理ご相談窓口（l 15）にお問い合わせください。 ∫ 露付き（レンズが曇るとき）

露付きは、温度差や湿度差があると起こります。レンズの汚れ、かび、故障の発生原因になるためお気をつけください。 露付きが起こった場合は、デジタルカメラの電源を切り、 時間ほどそのままにしてください。周囲の温度になじむと、自然に曇りが取れます。 本製品の使用、または故障により生じた直接、間接の損害につきましては、当社は一切の責任を負いかねますので、あらかじめご了承ください。 本書で説明する製品の外観と仕様は、改良により実際とは異なる場合があります。

S-R70300-DVQX2162.book 6 ページ ２０２１年２月１７日　水曜日　午後６時３２分7 (JPN) DVQX2162

1GE1Z276Z □ レンズリアキャップ

¢ お買い上げ時はレンズに装着されています。 包装材料などは商品を取り出したあと、適切に処理をしてください。付属品は販売店でお買い求めいただけます。パナソニックの家電製品直販サイトでお買い求めいただけるものもあります。詳しくはパナソニックの家電製品直販サイトをご覧ください。 パナソニックグループの

https://ec-plus.panasonic.jp/ S-R70300-DVQX2162.book 7 ページ ２０２１年２月１７日　水曜日　午後６時３２分8 DVQX2162 (JPN)

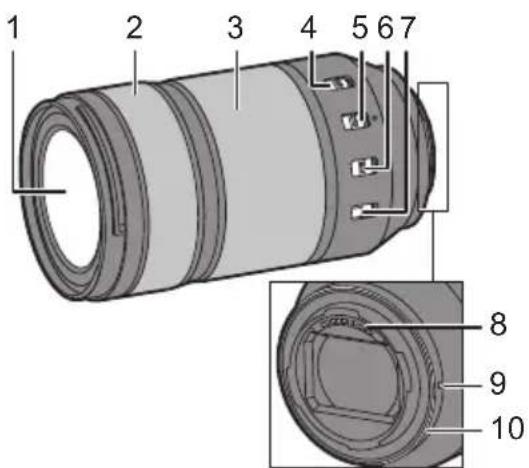

1 レンズ面 2 フォーカスリング MF（マニュアルフォーカス）のときにフォーカス リングを回して、ピントを合わせます。対応するデジタルカメラのメニューで、フォーカスリングによるピントの移動量を設定できます。詳しくは、デジタルカメラの取扱説明書をお読みください。 3 ズームリング 望遠または広角にズーミングします。 4 フォーカススイッチ AFの作動範囲を選択できます。 [FULL]： 全域でピント合わせが可能です。 [3m-¶]：3.0 mから無限遠の範囲でピント合わせ 0 AF の作動範囲を制限すると、AF の合焦スピードが 5 AF/MFスイッチ AF（オートフォーカス）と MF（マニュアルフォー カス）を切り換えます。 デジタルカメラの設定を にした場合、AF/MF チの位置にかかわらず、

6 O.I.S. スイッチ [ON] にすると手ブレ補正機能が働きます。

三脚使用時は、[OFF]にすることをお勧めします。 7 ズームロックスイッチ 70 mm [LOCK]

と、ズームリングがロックされます。 持ち運びするときは、レンズが重みで繰り出さないように、ズームリングをロックしてください。 8 接点 9 レンズ取り付けマーク 10 レンズマウントラバー

S-R70300-DVQX2162.book 8 ページ ２０２１年２月１７日　水曜日　午後６時３２分9 (JPN) DVQX2162

ピントを合わせたあとにズーム操作をした場合は、ピントに誤差が生じることがあります。ピントを合わせ直してください。

や手ブレ補正の動作音が気になる場合は、以下のように撮影することをお勧めします。

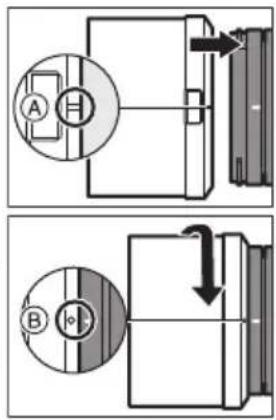

手ブレ補正をオフにし、三脚を使用して撮影する レンズの取り付け方については、デジタルカメラの取扱説明書をお読みください。 デジタルカメラの電源を切ってから、取り付けてください。 レンズリアキャップを取り外してから、デジタルカメラに取り付けてください。 デジタルカメラから取り外したレンズには、ほこりやごみなどの付着、侵入を防ぐため、レンズキャップ、レンズリアキャップを取り付けてください。 ∫ レンズフードを取り付ける 1 レンズフードの指標 A( ) とレンズ先

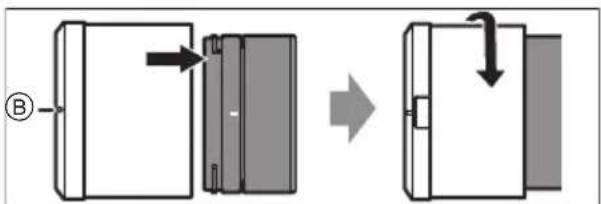

「カチッ」と音がするまで回して取り付けてください。 ∫ レンズフードを取り外す

を押しながら、矢印の方向に回して取り外す

S-R70300-DVQX2162.book 9 ページ ２０２１年２月１７日　水曜日　午後６時３２分10 DVQX2162 (JPN) レンズの取り付け（続き）

持ち運ぶときに、レンズフードを逆向きに取り付けることができます。 1 レンズフードの指標

2 レンズフードを矢印の方向に「カチッ」と音がするま

フラッシュ撮影時は、ケラレを防止するため、レンズフードを取り外して使用してください。 レンズの落下を防ぐため、レンズフードだけを持って、レンズを持ち運ばないでください。 ∫ フィルター使用時のお知らせ

フィルターを付けたまま、レンズキャップやレンズフードを取り付けることができます。 複数のフィルターを同時に取り付けると、撮影画像にケラレが現れる場合があります。 フィルター以外のコンバージョンレンズやアダプター類をレンズ前面に取り付けて使用できません。取り付けるとレンズが壊れるおそれがあります。

S-R70300-DVQX2162.book 10 ページ ２０２１年２月１７日　水曜日　午後６時３２分11 (JPN) DVQX2162

殺虫剤や揮発性のものをレンズにかけないでください。

外装ケースが変質したり塗装がはがれたりするおそれがあります。 0 太陽や強い光源にレンズを向けないでください。

集光作用により、火災・故障の原因になることがあります。 0 低温下で長時間、レンズに直接触れて使用しないで

寒冷地（スキー場などの 0 ℃以下の環境）で長時間、直接触れていると皮膚に傷害を起こす原因になることがあります。長時間ご使用の場合は、手袋などをお使いください。 0 お手入れの際は、ほこりの出にくい乾いた柔らかい 布で軽くふいてください。

ベンジン、シンナー、アルコール、台所洗剤などの溶剤は、外装ケースが変質したり、塗装がはがれたりするおそれがありますので使用しないでください。 化学雑巾は使用しないでください。 ゴム製品やビニール製品を長期間接触したままにしないでください。 分解や改造をしないでください。 長期間使用しないときは、乾燥剤（シリカゲル）と一緒に保管することをお勧めします。 長期間使用していないときは、撮影前に各部を点検してから使用してください。 以下のような場所でレンズを使用または保管しないでください。動作不良や故障の原因となります。 直射日光下や夏の海岸など 高温多湿、または温度・湿度変化の激しい場所

デジタルカメラの取扱説明書も併せてお読みください。

レンズ移動や絞り動作の音で、故障ではありません。 レンズ内手ブレ補正機構によるもので、故障ではありません。デジタルカメラの電源を入/切したとき、またはレンズを振ったときに「カタカタ」などの音がする撮影するときに、レンズから音がするレンズを取り付ける前や、デジタルカメラの電源を切ったときに、内部のレンズが中心からずれるレンズを振ったときに、内部のレンズが揺れる S-R70300-DVQX2162.book 11 ページ ２０２１年２月１７日　水曜日　午後６時３２分12 DVQX2162 (JPN)

この仕様は、性能向上のため変更することがあります。

交換レンズ(LUMIX S 70-300 mm F4.5-5.6) マウント ライカカメラ社 L-Mount 焦点距離 f=70 mm〜 300 mm 

レンズ構成 11群17枚（UEDレンズ 1枚、EDレンズ2 枚、UHR レンズ1枚）

絞り形式 11枚羽根 円形虹彩絞り 開放絞り F4.5（W端時）〜F5.6（T端時） 最小絞り値 F22  画角 34 x（W 端時）〜8.3 x（T端時） 

]: 3.0 m 最大撮影倍率 0.5k（焦点距離300 mm時）  手ブレ補正 ありフィルター径 77 mm 最大径 ‰84.0 mm  全長 約148.0 mm（レンズ先端からレンズマウント基準面まで） 質量 約790 g防じん防滴 あり 推奨使用温度 j10 ℃〜40 ℃ 許容相対湿度 10 %RH〜 80 %RH S-R70300-DVQX2162.book 12 ページ ２０２１年２月１７日　水曜日　午後６時３２分13 (JPN) DVQX2162

保証とアフターサービス 使いかた･お手入れ・修理などは ∫ まず、お買い求め先へご相談ください。 修理を依頼されるときはこの説明書をよくお読みのうえ、直らないときは、お買い上げ日と下の内容をご連絡ください。● 保証期間中は、保証書の規定に従ってお買い上げの販売店が修理をさせていただきますので、おそれ入りますが、製品に保証書を添えてご持参ください。 保証期間: お買い上げ日から本体 1年間保証書は日本国内においてのみ有効です。The warranty is valid only in Japan.保证书承诺内容，仅限于产品在日本国内使用时有效。● 保証期間終了後は、診断をして修理できる場合はご要望により修理させていただきます。※ 修理料金は次の内容で構成されています。当社は、このデジタルカメラ用 交換レンズの補修用性能部品（製品の機能を維持するための部品）を、製造打ち切り後8年保有しています。 （よくお読みください） ● 製品名 デジタルカメラ用 交換レンズ

S-R70300 ● 故障の状況 できるだけ具体的に

▼お買い上げの際に記入されると便利です 技術料 診断・修 理・調 整・点 検 な ど の 費 用部品代 部品および補助材料代出張料 技術者を派遣する費用※ 補修用性能部品の保有期間8年 S-R70300-DVQX2162.book 13 ページ ２０２１年２月１７日　水曜日　午後６時３２分14 DVQX2162 (JPN) S-R70300-DVQX2162.book 14 ページ ２０２１年２月１７日　水曜日　午後６時３２分15 (JPN) DVQX2162

∫ 転居や贈答品などでお困りの場合は、次の窓口にご相談ください。 【ご相談窓口におけるお客様の個人情報のお取り扱いについて】 パナソニック株式会社およびグループ関係会社は、お客様の個人情報をご相談対応や修理対応などに利用させて いただき、ご相談内容は録音させていただきます。 また、折り返し電話をさせていただくときのために発信番号を通知いただいております。なお、個人情報を適切に 管理し、修理業務等を委託する場合や正当な理由がある場合を除き、第三者に開示・提供いたしません。 個人情報に関するお問い合わせは、ご相談いただきました窓口にご連絡ください。 S-R70300-DVQX2162.book 15 ページ ２０２１年２月１７日　水曜日　午後６時３２分16 DVQX2162 (ENG) Operating Instructions INTERCHANGEABLE LENS

S-R70300-DVQX2162.book 20 ページ ２０２１年２月１７日　水曜日　午後６時３２分21

S-R70300-DVQX2162.book 32 ページ ２０２１年２月１７日　水曜日　午後６時３２分33

S-R70300-DVQX2162.book 42 ページ ２０２１年２月１７日　水曜日　午後６時３２分43

S-R70300-DVQX2162.book 52 ページ ２０２１年２月１７日　水曜日　午後６時３２分53

S-R70300-DVQX2162.book 60 ページ ２０２１年２月１７日　水曜日　午後６時３２分61

S-R70300-DVQX2162.book 65 ページ ２０２１年２月１７日　水曜日　午後６時３２分66 DVQX2162 (TCH)

S-R70300-DVQX2162.book 67 ページ ２０２１年２月１７日　水曜日　午後６時３２分68 DVQX2162 (TCH)

S-R70300-DVQX2162.book 68 ページ ２０２１年２月１７日　水曜日　午後６時３２分69 (TCH) DVQX2162中文 （繁體 )

S-R70300-DVQX2162.book 69 ページ ２０２１年２月１７日　水曜日　午後６時３２分70 DVQX2162 (TCH)

S-R70300-DVQX2162.book 70 ページ ２０２１年２月１７日　水曜日　午後６時３２分71 (TCH) DVQX2162

S-R70300-DVQX2162.book 75 ページ ２０２１年２月１７日　水曜日　午後６時３２分76 DVQX2162 (SCH)

S-R70300-DVQX2162.book 76 ページ ２０２１年２月１７日　水曜日　午後６時３２分77 (SCH) DVQX2162

S-R70300-DVQX2162.book 77 ページ ２０２１年２月１７日　水曜日　午後６時３２分78 DVQX2162 (SCH)

S-R70300-DVQX2162.book 78 ページ ２０２１年２月１７日　水曜日　午後６時３２分79 (SCH) DVQX2162

F22 视角 34x（广角）至8.3o（远摄）

Panasonic Corporation 2021 S-R70300-DVQX2162.book 92 ページ ２０２１年２月１７日　水曜日　午後６時３２分
