Тип продукта Профессиональный усилитель мощности аудио (ресивер)
Бренд QSC
Модель SPA4100
Количество каналов 4 канала
Выходная мощность (стерео 8 Ом) 100 Вт на канал
Выходная мощность (стерео 4 Ом) 100 Вт на канал
Мощность в мостовом режиме (8 Ом или 4 Ом) 200 Вт на пару
Мощность в мостовом режиме 70 В / 100 В 350 Вт на пару
Частотная характеристика 20 Гц - 20 кГц ±0.1 дБ
Отношение сигнал/шум >100 дБ (20 Гц - 20 кГц)
Выходной каскад Класс D
Встроенные защиты Лимитер, тепловая защита, короткое замыкание, автоматическое MUTE
Режимы работы Стерео, мост 4 Ом/8 Ом, мост 70 В/100 В (с фильтром высоких частот 80 Гц)
Входные разъемы Euroblock 3.5 мм, 10 контактов (зеленый)
Выходные разъемы 2 × Euroblock 5 мм, 4 контакта (зеленый)
Разъемы удаленного управления Euroblock 3.5 мм, 10 контактов (черный) для громкости и режима ожидания
Питание 100-240 В~, 50-60 Гц, с активной коррекцией коэффициента мощности
Размеры (В × Ш × Г) 43 мм × 220 мм × 241 мм (1U)
Вес нетто 1.8 кг
Вес брутто 3.0 кг
Охлаждение Естественная конвекция
Рабочая температура От 0 °C до 40 °C
Сертификаты UL, CE, Energy Star, FCC Class B, RoHS/WEEE, UL 2043 с комплектом для подвесного потолка
Комплектация Усилитель, шнур питания, разъемы, кронштейны для монтажа в 19-дюймовую стойку, краткое руководство по эксплуатации, документация по безопасности
Гарантия См. прилагаемый документ TD-000453

Часто задаваемые вопросы - SPA4100 QSC

Какие режимы работы усилителя SPA4100?
SPA4100 может быть настроен в стерео режиме (4 Ом или 8 Ом), в мостовом режиме (4 Ом или 8 Ом) или в мостовом режиме с высоким импедансом 70 В / 100 В. В мостовых режимах 70 В и 100 В автоматически включается фильтр высоких частот 80 Гц.
Как установить усилитель в 19-дюймовую стойку?
Используйте прилагаемые монтажные ушки (арт. CH-001344-00) и винты M4. Оставьте пространство 1U (44 мм) над усилителем и не менее 152 мм сзади для вентиляции. Можно установить один или два усилителя рядом.
Что означают индикаторы на передней панели?
Синий индикатор POWER указывает на включение питания. Синий SIGNAL указывает на наличие сигнала. Оранжевый LIMITER/PROTECT означает, что лимитер активен, красный указывает на защиту или MUTE. При отсутствии сигнала в течение 10 минут усилитель переходит в режим MUTE (красный), а затем в режим ожидания через 25 минут.
Можно ли подключать колонки на 70 В или 100 В?
Да, в мостовом режиме 70 В или 100 В усилитель может питать распределенные аудиосистемы. Фильтр высоких частот 80 Гц автоматически включается для защиты трансформаторов.
Какая максимальная мощность в мостовом режиме?
В мостовом режиме 4 Ом или 8 Ом мощность составляет 200 Вт на пару каналов. В режиме 70 В или 100 В мощность достигает 350 Вт на пару.

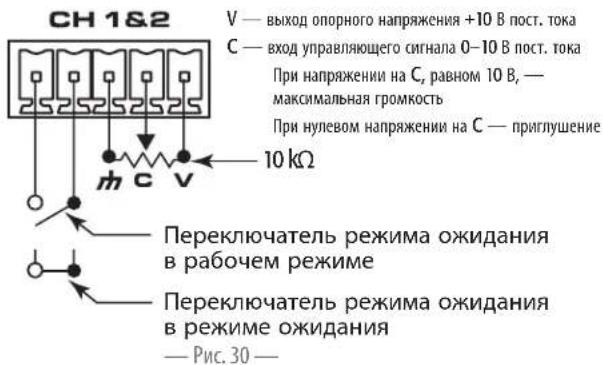

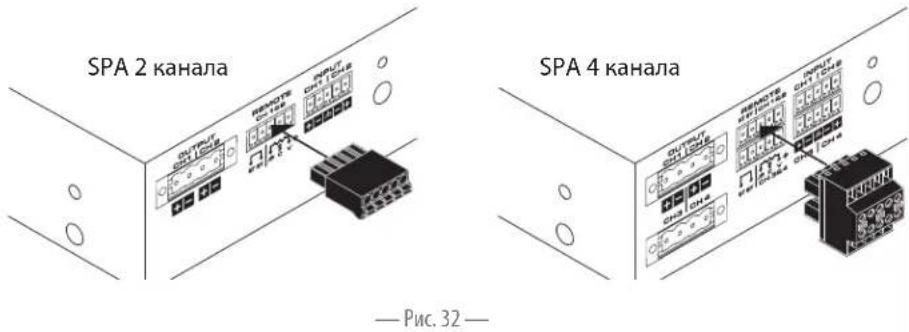

Как использовать функцию удаленного управления?
Подключите потенциометр 10 кОм (не входит в комплект) к разъему REMOTE. Напряжение от 0 до 10 В управляет громкостью (0 В = MUTE, 10 В = макс). Переключатель STANDBY позволяет переводить усилитель в режим ожидания удаленно.
Что делать, если индикатор LIMITER/PROTECT загорается красным?
Это указывает на активную защиту (тепловая перегрузка, короткое замыкание или MUTE). Проверьте вентиляцию, подключение колонок и уменьшите громкость. Если проблема не исчезнет, выключите питание на несколько минут для сброса.
Поддерживает ли усилитель установку в подвесном потолке?
Да, при условии использования дополнительного комплекта для подвесного потолка (FG-000995-00), продаваемого отдельно. Он обеспечивает установку, соответствующую стандарту UL 2043.
Как чистить усилитель?
Отключите устройство перед чисткой. Используйте мягкую сухую ткань. Никогда не используйте жидкости, растворители или абразивные средства. Избегайте скопления пыли в вентиляционных решетках.
Где найти запасные части или аксессуары?
Запасные части (разъемы, монтажные ушки, комплект для подвесного потолка) указаны в инструкции. Свяжитесь со службой поддержки QSC или с авторизованным дилером. Гарантия предоставляется с продуктом (документ TD-000453).

Вопросы пользователей о SPA4100 QSC

0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.

Задать новый вопрос об этом устройстве

Электронная почта остается конфиденциальной: она используется только для уведомления вас, если кто-то ответит на ваш вопрос.

Пока вопросов нет. Будьте первым, кто задаст.

Скачайте инструкцию для вашего приёмник в формате PDF бесплатно! Найдите своё руководство SPA4100 - QSC и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. SPA4100 бренда QSC.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPA4100 QSC

Руководство по установке

SPA2-60 Усилитель SPA4-60 Усилитель

SPA2-200 Усилитель SPA4-100 Усилитель

ЗНАЧЕНИЕ СИМВОЛОВ

Термин «ПРЕДУПРЕЖДЕНИЕ!» указывает на наличие инструкций, касающихся личной безопасности. Невыполнение этих инструкций может привести к травме или смерти.

Термин «ВНИМАНИЕ!» указывает на наличие инструкций, связанных с возможным повреждением оборудования. Невыполнение этих инструкций может привести к повреждению оборудования, не подлежащему гарантийному обслуживанию.

Термин «ВАЖНО!» указывает на наличие инструкций или информации, которые являются важными для выполнения описываемой процедуры.

Термин «ПРИМЕЧАНИЕ» используется для указания дополнительной полезной информации.

QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 1

QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 2

Значок мигающей лампочки с символом в виде указателя стрелки в треугольнике предупреждает пользователя о наличии опасных неизолированных контактов внутри корпуса прибора, напряжение на которых может оказаться достаточным для создания риска поражения электрическим током у людей.

Восклицательный знак в равностороннем треугольнике предупреждает пользователя о наличии в этом руководстве важных инструкций по безопасности и эксплуатации.

Содержимое упаковки

1 шт.SPA2-60SPA2-200SPA4-60SPA4-100QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 31 шт.Шнур питания переменного тока, стандарт СШАQSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 42 шт.Кронштейндля крепленияк стойкеПо дет. QSCCH-001344-00QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 52 шт.СоединительнаянакладкаНо дет. QSCCH-001345-00QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 6
2 шт.Прокладка кронштейнадля крепления к стойкеНо дет. QSCCH-001386-006 шт.Винтс цилиндрической головкойM4 x 7 мм6 шт.Винт с плоскойголовкойM3 x 6 мм4 шт.Резиновая прокладкаНо дет. QSCPL-001023-00
1 шт.Крышка-этикеткакронштейна длякрепления к стойкеНо дет. QSCLB-001138-00QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 7SPA 2 канала 1 шт.SPA 4 канала 2 шт.Евро-разъем 3,5 мм,4 конт., зел.No дет. QSCCO-000646-00QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 8SPA 2 канала 1 шт.Евро-разъем 3,5 мм,5 конт., зел.No дет. QSCCH-000644-00QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 9SPA 2 канала 1 шт.Евро-разъем 3,5 мм,4 конт., черн.No дет. QSCCO-000645-00QSC SPA4100 - ЗНАЧЕНИЕ СИМВОЛОВ - 10
SPA 4 канала 1 шт.Евро-разъем 3,5 мм,10 конт., зел.No дет. QSCCO-000647-00SPA 4 канала 1 шт.Евро-разъем 3,5 мм,10 конт., зел.No дет. QSCCO-000648-001 шт.ГарантияTD-0004531 шт.Информацияпо техникебезопасностиTD-000337

Установка

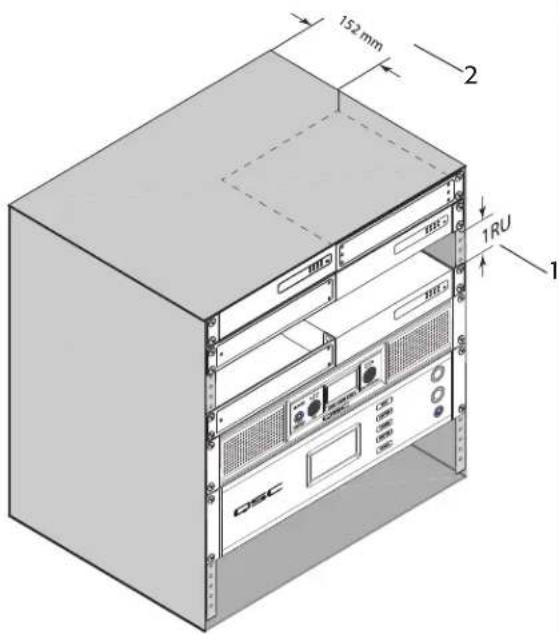

Воздушное охлаждение

  • Рекомендуется наличие воздушного пространства в стойке над усилителем величиной в одну единицу высоты устройства в стойке (44,45 мм).
  • Минимальная величина открытого пространства позади задней панели усилителя должна составлять не менее 15 см.

QSC SPA4100 - Воздушное охлаждение - 1

ПРИМЕЧАНИЕ. Усилители для акустических систем компании QSC содержат передовые схемы защиты, которые позволяют снижать выходную мощность с целью поддержания безопасной рабочей температуры. Недостаток воздушного охлаждения может привести к снижению выходной мощности усилителя в период нормальной работы. Сигналом к этому является зажигание светодиодных индикаторов Ограничения / Защиты режима красным светом. С целью уменьшения вероятности снижения выходной мощности из-за перегрева, а также обеспечения надлежащего отвода тепла, рекомендуется обеспечить наличие свободного пространства непосредственно над и под усилителем.

152 mm 2 1 RU 1

—Рис.1—

Выбор конфигурации при установке усилителя

Выберите один из предложенных ниже вариантов конфигурации.

A. Один усилитель в 19-дюймовой стойке (для установки слева или справа) странице 63
В. Два усилителя в 19-дюймовой стойке (с выступающей наружу передней или задней панелью) странице 63
С. Исполнение для установки одного усилителя в половину стойки (с выступающей наружу передней или задней панелью) странице 64

D. Размещение под рабочим столом или на стене странице 64

E. Свободное размещение на рабочем столе или другой поверхности странице 65

F. Установка в систему вентиляции странице 65

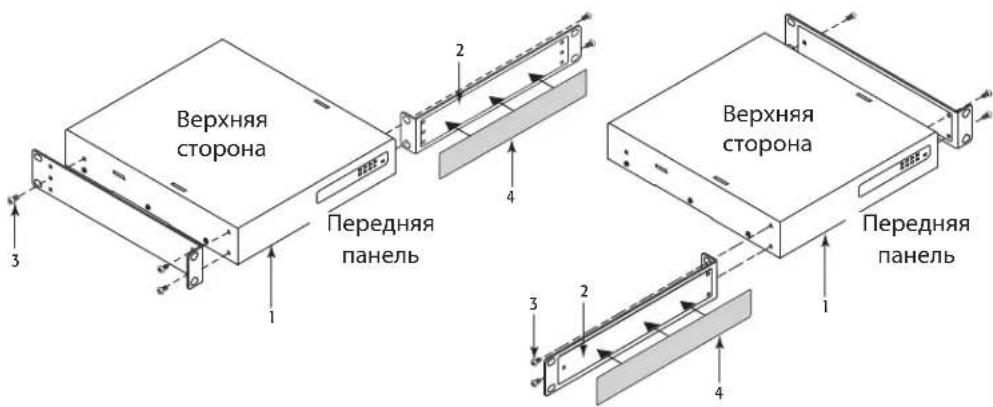

A. Один усилитель в 19-дюймовой стойке (для установки слева или справа)

—Рис.2

  1. (1)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 1

  1. (2)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 2

  1. (5)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 3

  1. (1)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 4

Верхняя сторона Передняя панель 2 4 3 1 Верхняя сторона Передняя панель 3 2 1 4

—Рис.2—

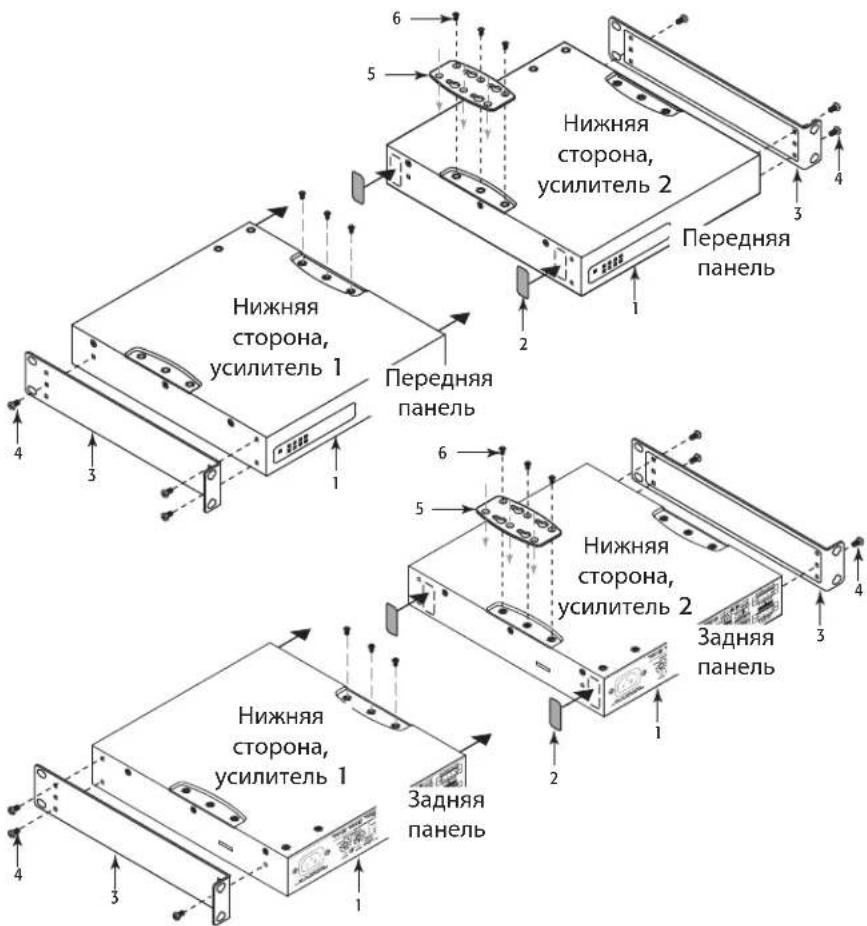

В. Два усилителя в 19-дюймовой стойке (с выступающей наружу передней или задней панелью)

—Рис.3

  1. (2)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 6

  1. (2)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 7

  1. (2)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 8

  1. (6)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 9

  1. (1)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 10

  1. (6)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 11

Нижняя сторона, усилитель 2 Передняя панель Нижняя сторона, усилитель 1 Передняя панель Нижняя сторона, усилитель 2 Задняя панель Нижняя сторона, усилитель 1 Задняя панель

—Рис.3—

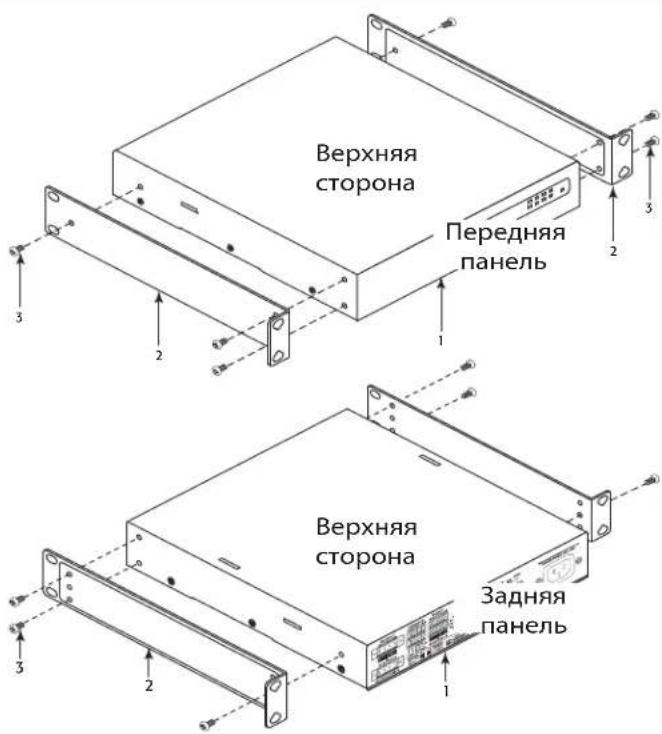

С. Исполнение для установки одного усилителя в половину стойки (с выступающей наружу передней или задней панелью)

— Рис. 4

  1. (1)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 13

  1. (2)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 14

  1. (6)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 15

Верхняя сторона Передняя панель 1 2 3 4 5 6 7 8 9 Задняя панель 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

—Рис.4—

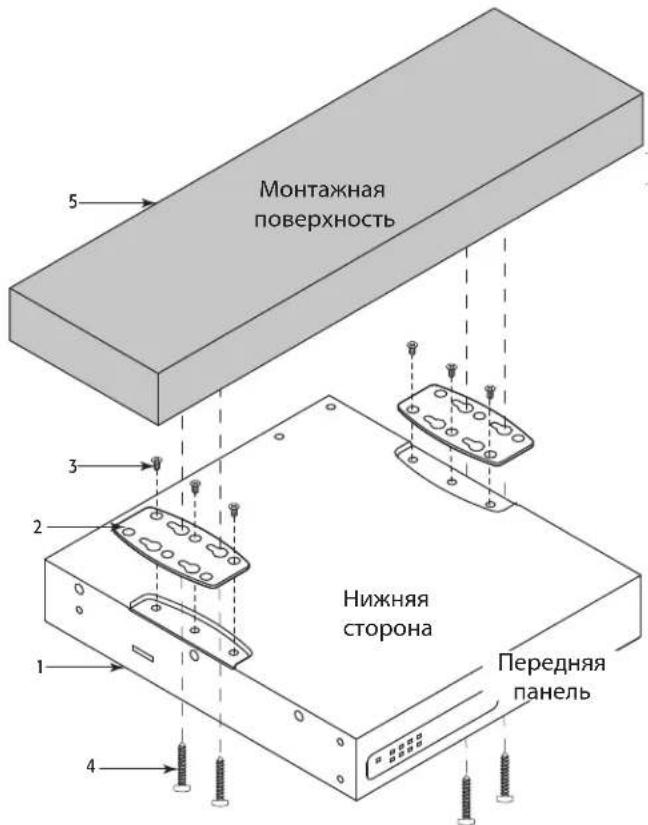

D. Размещение под рабочим столом или на стене

— Рис. 5.

  1. (1)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 17

  1. (2)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 18

  1. (6)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 19

  1. (4)

QSC SPA4100 - Выбор конфигурации при установке усилителя - 20

шуру

ы для крепежной поверхности.

Монтажная поверхность Нижняя сторона Передняя панель

—Рис.5—

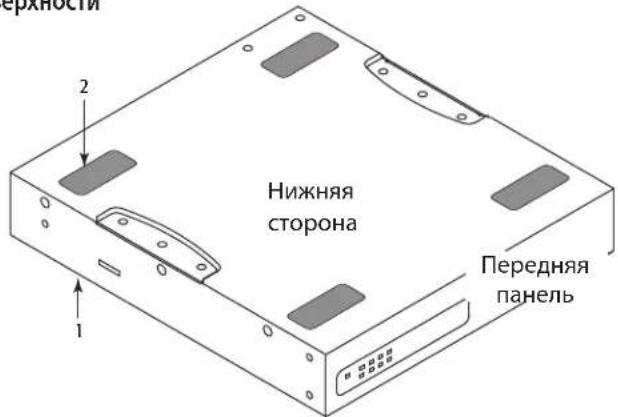

E. Свободное размещение на рабочем столе или другой поверхности

—Рис.6

  1. (1)

QSC SPA4100 - Свободное размещение на рабочем столе или другой поверхности - 1

  1. (4)

QSC SPA4100 - Свободное размещение на рабочем столе или другой поверхности - 2

Перхности 2 Нижняя сторона 1 Передняя панель

—Рис.6—

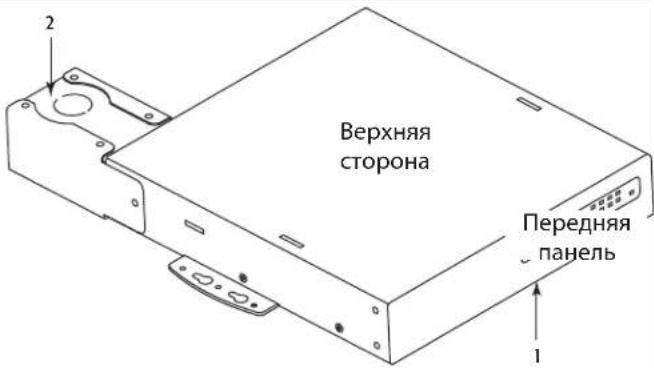

F. Установка в систему вентиляции

Конфигурация усилителя для варианта D Размещение под рабочим столом или на стене.

— Рис. 7

  1. (1)

QSC SPA4100 - Установка в систему вентиляции - 1

  1. (1)

QSC SPA4100 - Установка в систему вентиляции - 2

Набор для установки в системы вентиляции. Установка в системы вентиляции возможна только при использовании дополнительного монтажного набора (FG-000995-00), приобретаемого отдельно.

Верхняя сторона Передняя панель 1 2

—Рис.7—

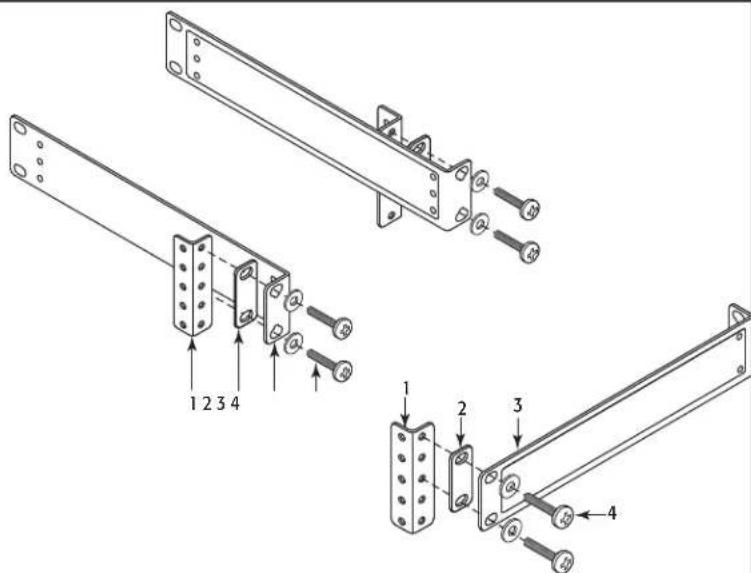

Установка в стойке

Все конфигурации

—Рис.8

Использование приведенных примеров позволяет осуществить монтаж усилителя любой конфигурации. Пример, приведенный в нижнем правом углу на— Рис. 8, можно визуально перевернуть для размещения одного усилителя с левой стороны.

  1. Стойка для оборудования (не входит в комплект поставки)

  2. (2) Дополнительно, для обеспечения совместимости с ПО Q-Sys Core 110

  3. (2)

  4. (4) Шурупы и пружинные шайбы (не входит в комплект поставки)

1 2 3 4 1 2 3 4

—Рис.8—

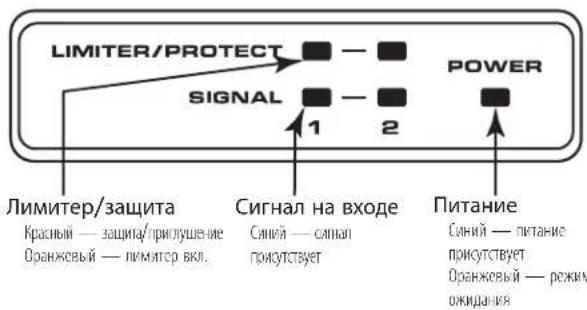

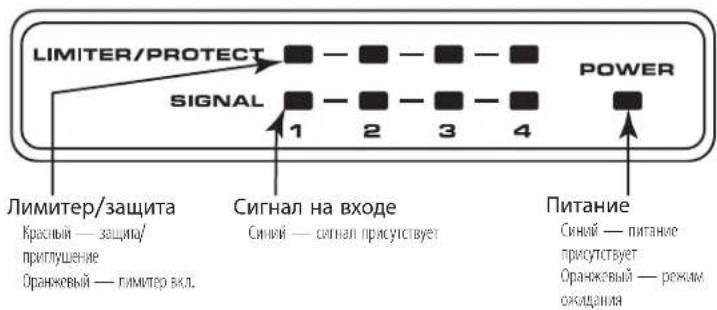

Передняя панель

2 CHANNEL AMPLIFIER SPA2
LIMITER/PROTECT SIGNAL POWER 1 2 Лимитер/защита Красный — защита/приглушение Оранжевый — лимитер вкл. Сигнал на входе Синий — сипил присутствует Питание Синий — питание присутствует Оранжевый — режим ожидания

4 CHANNEL AMPLIFIER SPA4
LIMITER/PROTECT SIGNAL POWER 1 2 3 4 Лимитер/защита Красный — защита/ приглушение Оранжевый — лимитер вкл. Сигнал на входе Синий — сигнал присутствует Питание Синий — питание присутствует Оранжевый — режим ожидания

—Рис.9—

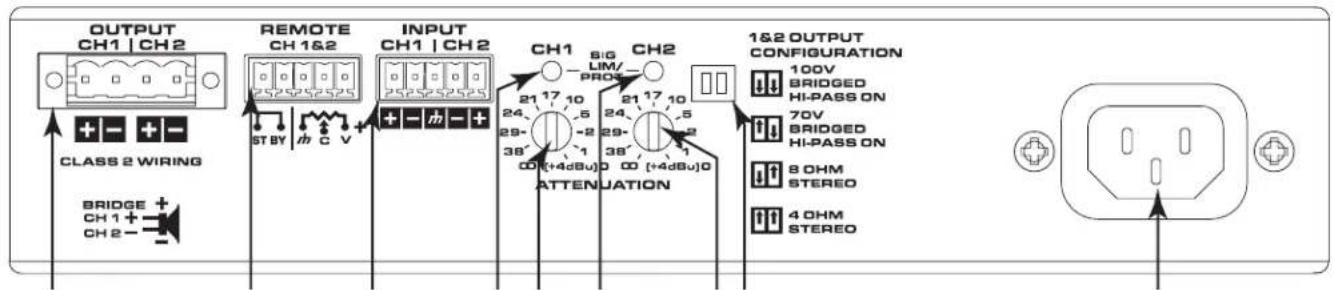

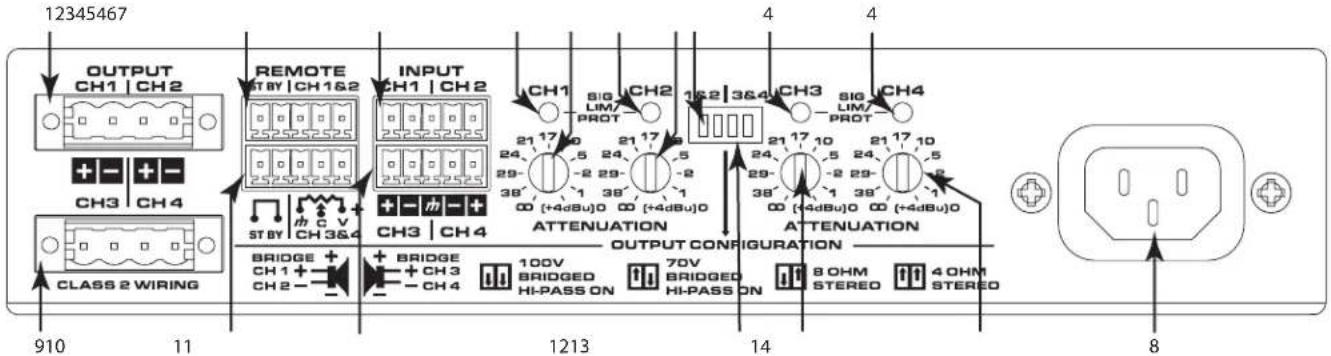

Задняя панель

OUTPUT CH1 | CH2 CLASS 2 WIRING BRIDGE + CH 1+ CH 2- REMOTE CH 1&2 ST BY C V INPUT CH1 | CH2 + - + - ATTENUATION CH1 SIG LIM/ PROJ 21 17 10 24 -2 29- 38 21 17 10 24 -2 29- 38 21 17 10 ATTENUATION 1&2 OUTPUT CONFIGURATION 100V BRIDGED HI-PASS ON 70V BRIDGED HI-PASS ON 8 OHM STEREO 4 OHM STEREO

123454678

12345467 OUTPUT CH1 | CH2 REMOTE ST BY | CH1&2 INPUT CH1 | CH2 CH3 CH4 CLASS 2 WIRING ST BY CH3&4 BRIDGE + CH 1 + CH 2 - BRIDGE + CH 3 - CH 4 ATTENUATION OUTPUT CONFIGURATION 100V BRIDGED HI-PASS ON 70V BRIDGED HI-PASS ON 8 OHM STEREO 4 OHM STEREO 910 11 1213 14 8

—Рис. 10 —

  1. Выходы (каналы 1 и 2)
  2. Дистанционное управление (каналы 1 и 2)
  3. Входы (каналы 1 и 2)
  4. Светодиодные индикаторы прохождения сигнала канала 1 через канал 4

а. Зеленый — нормальный уровень сигнала
b. Янтарный — перегрузка/ограничение импульсов либо срабатывание ограничения по перегреву
с. Красный — режим лимитирования/защитный режим
d. Красный — режим ограничения по перегреву либо защитный режим
e. Красный — приглушение звукового сигнала

1 При отсутствии сигнала на протяжения 10 минут выходы усилителя загруются (светодиодные индикаторы заграются красным). При отсутствии сигнала на протяжении 25 минут усилитель переходит в режим ожидания (светодиодные индикаторы из задней пачеля не горят).

  1. Регулировка мощности канала 1
  2. Регулировка мощности канала 2
  3. Переключатели конфигурации режима для каналов 1 и 2
  4. Разъем для подключения питания переменного тока
  5. Выходы (каналы 3 и 4)

  6. Дистанционное управление (каналы 3 и 4)

  7. Входы (каналы 3 и 4)
  8. Переключатели конфигурации режима для каналов 3 и 4
  9. Регулировка мощности канала 3
  10. Регулировка мощности канала 4

Соединения

Провод
QSC SPA4100 - Соединения - 1

ВАЖНО! Класс токопроводящей жилы 2

QSC SPA4100 - Соединения - 2

Длина отрезка — 5 мм ПАЙКА ЗАПРЕЩЕНА!

—Рис.11—

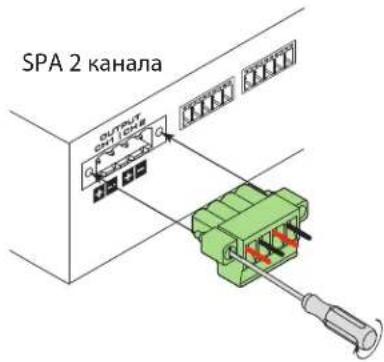

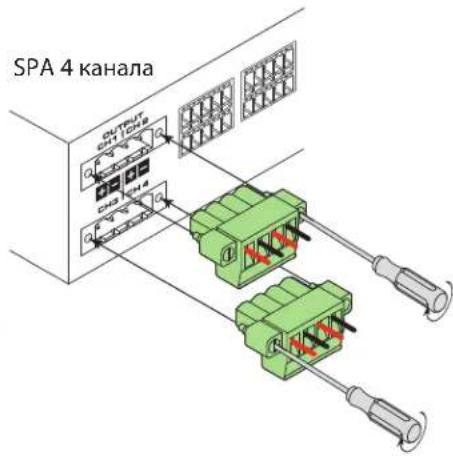

Выходные разъемы
QSC SPA4100 - Соединения - 3

ВАЖНО! Класс токопроводящей жилы 2

—Рис.12 — Рис.13

SPA 2 канала Разъем
(1)
QSC SPA4100 - Соединения - 4

QSC SPA4100 - Соединения - 5

SPA 4 канала Разъем
(2)
QSC SPA4100 - Соединения - 6

SPA 2 канала OUTPUT ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON

SPA 4 канала

—Рис. 13 —

Входные разъемы

SPA 2 канала Разъем

—Рис.14 — Рис.15

(1)
QSC SPA4100 - Соединения - 9
SPA 4 канала Разъем

— Рис. 16 — Рис. 17

(1)
QSC SPA4100 - Соединения - 10

QSC SPA4100 - Соединения - 11

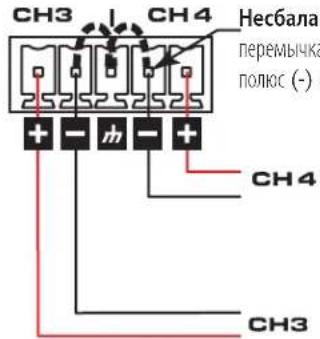

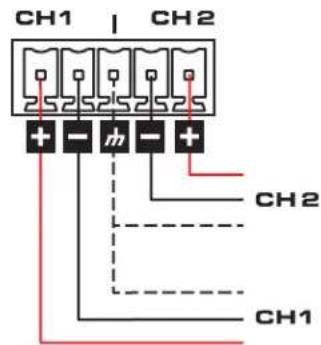

Балансные и небалансные входы

—Рис.18

Балансные
CH1 | CH2 + - m - + CH2 CH1

Небалансные
CH3 CH4 Несбалап перемычка полюс (-) + - m + CH4 CH3

—Рис.18—

Режим Стерео

— Рис. 19 — Рис. 21

QSC SPA4100 - Режим Стерео - 1
8 OHM STEREO

QSC SPA4100 - Режим Стерео - 2

QSC SPA4100 - Режим Стерео - 3
4 OHM STEREO

QSC SPA4100 - Режим Стерео - 4
—Рис.19—

Входы

CH1 | CH2 + - m - + →

CH3 | CH4 + - + - + →

—Рис.20—

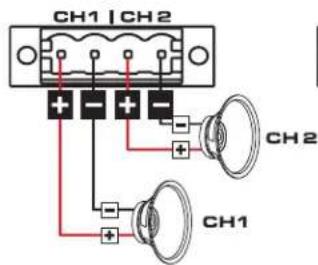

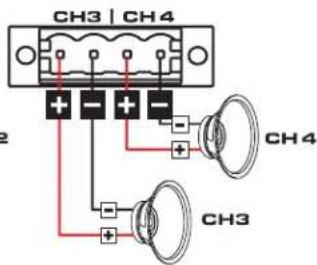

Выходы

CH1 | CH2 CH2 CH1

CH3 | CH4 2 CH4 CH3

—Рис.21—

QSC SPA4100 - Режим Стерео - 9
ВНИМАНИЕ! Не соединяйте выходы аудио с заземлением.

Мостовое соединение 4 или 8 Ом

—Рис.22 — Рис.24

CH1 CH1 CH3 && & CH2 CH2 CH4 8 OHM STEREO

8+ Ω мостовая нагрузка

QSC SPA4100 - Мостовое соединение 4 или 8 Ом - 2

4 - 8 Ω мостовая нагрузка

—Рис.22—

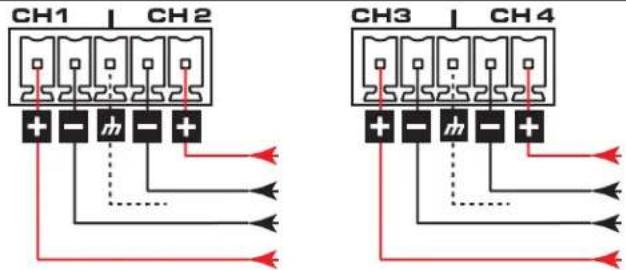

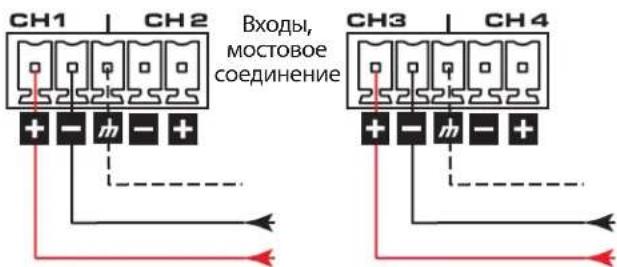

Входы

CH1 CH2 + - m - + CH3 CH4 + - m - +

—Рис.23—

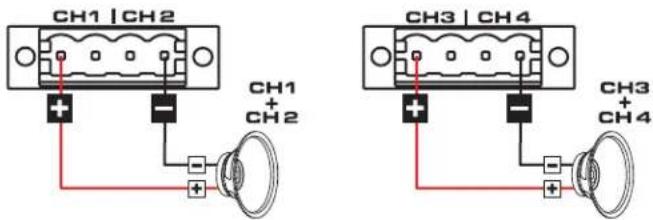

Выходы

CH1 | CH2 CH1 + CH2 CH3 | CH4 CH3 + CH4

—Рис.24—

QSC SPA4100 - Мостовое соединение 4 или 8 Ом - 5

ВНИМАНИЕ! Не соединяйте выходы аудио с заземлением.

QSC SPA4100 - Мостовое соединение 4 или 8 Ом - 6

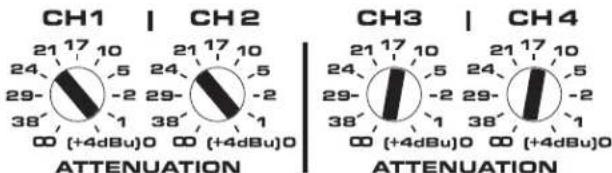

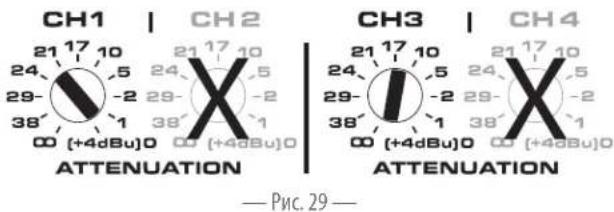

ВАЖНОЕ ПРИМЕЧАНИЕ: При использовании мостового соединения 4 или 8 Ом используйте оба сигнальных входа пары каналов (например параллельные входы СН1 и 2 и параллельные входы СН3 и 4), кроме того, установите для каждой пары каналов одинаковое значение затухания.

CH1 | CH2 21 17 10 24 5 29-2 24 5 38 1 38 1 (+4dBu)0 0 (+4dBu)0 ATTENUATION CH3 | CH4 21 17 10 24 5 29-2 24 5 38 1 38 1 (+4dBu)0 0 (+4dBu)0 ATTENUATION

—Рис.25—

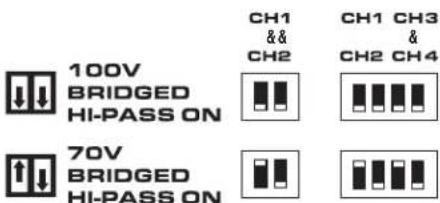

Мостовой режим 70/100 В

QSC SPA4100 - Мостовой режим 70/100 В - 1

ПРИМЕЧАНИЕ: 80 Гц (фильтр высоких частот) автоматически включается для мостовых соединений 70 В и 100 В

— Рис. 25 — Рис. 28

100V BRIDGED HI-PASS ON 70V BRIDGED HI-PASS ON CH1 & CH2 CH1 CH3 & CH2 CH4

—Рис.26—

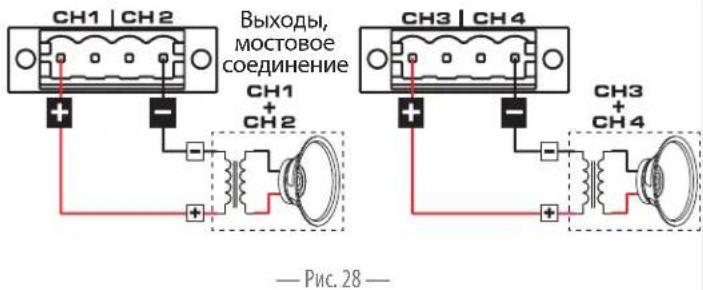

CH1 | CH2 Выходы, мостовое соединение CH1 + CH2 CH3 | CH4 CH3 + CH4 — Рис. 28 —

CH1 | CH2 | CH3 | CH4 ATTENUATION — Prc. 29 — 21 17 10 24 -5 24 17 10 29 -2 29 -2 38 1 38 1 (+4dBu)0 (+4dBu)0 ATTENUATION 21 17 10 24 -5 24 -2 29 -2 29 -2 38 1 38 1 (+4dBu)0 (+4dBu)0

Входы, мостовое соединение CH1 CH2 CH3 CH4

—Рис.27—

Минимальное сопротивление нагрузки:

• 70В мостовой выход = 16 ом
• 100В мостовой выход = 26 ом

Дистанционное контроль

уровня громкости

— Рис. 29 — Рис. 31

SPA 2 канала

(1)
QSC SPA4100 - SPA 2 канала - 1

3,5 мм, 5-ти штырьковый разъем

SPA 4 канала

(1)
QSC SPA4100 - SPA 4 канала - 1

3,5 мм, 10-ти штырьковый

Когда потенциометр находится в положении, соответствующем минимальному сигналу, усилитель переходит в режим приглушения. Элементы дистанционного управления для каналов 1 и 2 на усклителе SPA 4 канала работают независимо от элементов управления для каналов 3 и 4.

В модели SPA 4 канала замыкание переключателя режима ожидания между первыми двумя контактами на каналах 1 и 2 или 3 и 4 приводит к переходу в режим ожидания всех четырех каналов.

CH 1&2 V — выход опорного напряжения +10 В пост. тока C — вход управляющего сигнала 0–10 В пост. тока При напряжении на C, равном 10 В, — максимальная громкость При нулевом напряжении на C — приглушение 10 кΩ Переключатель режима ожидания в рабочем режиме Переключатель режима ожидания в режиме ожидания — Рис. 30 —

—Рис. 31 —

SPA 2 канала SPA 4 канала —Рис. 32 —

Технические характеристики

SPA2-602 каналаSPA4-604 каналаSPA2-2002 каналаSPA4-1004 канала
Режим стерео (при работе всех каналов)
8 Ом60 Вт60 Вт200 Вт100 Вт
4 Ом60 Вт60 Вт200 Вт100 Вт
Мостовое соединение выходов (на каждую пару выходов с мостовым соединением)
8 и 4 Ом200 Вт200 Вт400 Вт200 Вт
70 В250 Вт250 Вт1350 Вт 350 Вт1
100 В250 Вт250 Вт1350 Вт 350 Вт1
Частотная характеристика (4 Ом и 8 Ом)От 20 Гц до 20 кГц +/- 0,1 дБ
Отношение «сигнал/шум» (от 20 Гц до 20 кГц)Более 100 дБ
Чувствительность входа1,23 В (+4 дБ относительно уровня 0,775 В)
Ускление при 8 Ом 25,0 дБ
Класс выходных цепей Класс D
Импеданс входаБолее 10 кОм, баланисый или небаланисый
Предельный уровень входного сигнала12,3 В (+24 дБ относительно уровня 0,775 В)
СхлаждениеКонвекционное
Входные разъемы
SPA 2 каналаЕвроразъем 3,5 мм, 5-штырьковый (цвет зеленый)
SPA 4 каналаЕвроразъем 3,5 мм, 10-штырьковый (цвет зеленый)
Разъемы дистанционного управления
SPA 2 каналаЕвроразъем 3,5 мм, 5-штырьковый (цвет черный)
SPA 4 каналаЕвроразъем 3,5 мм, 10-штырьковый (цвет черный)
Выходные разъемы
SPA 2 каналаОдин свроразъем 5 мм, 4-штырьковый (цвет зеленый)
SPA 4 каналаДва свроразъема 5 мм, 4-штырьковый (цвет зеленый)
Индикаторы передней панелиПятание, уровень сигнала (по одному на каждый канал), индикаторы лимитирования/приглушения/защиты (по одному на каждый канал)
Индикаторы задной панелиДвухцветный светодиорный индикатор наличия сигнала/лимитирования/приглушения/защитного режима
Настраиваемые пользователем режимы работы (настройку режима работы можно осуществлять независимо для каждой пары каналов)Режим работы с низким импеданком (4 и 8 Ом), либо режим работы с высоким импеданком и мостовым подключением с прямой передачей сигнала на распределенные акустические системы постоянного напряжения (70 и 100 В)
Входные разъемы общего назначенияУдаленное управление громкостью, удаленный переход в режим ожидания с применением разъемов 3,5 мм (потенциометр 10 кОм не входит в комплект поставки)
Фильтр ВЧ80 Гц, автоматическая активация в мостовых режимах 70 и 100 В
Габаритные размеры43 x 220 x 241 мм
Вес четто1,6 кг (3,5 lb)1,8 кг (4,0 lb)1,6 кг (3,5 lb)1,8 кг (4,0 lb)
Вес брутто2,7 kg (6 lb)3,0 kg (6,5 lb)2,7 kg (6 lb)3,0 kg (6,5 lb)
Требования к электропитаниюУниверсальный источник питания (с функцией коррекция коэффициента активной мощности), 100–240 В перем. тока, 50–60 Гц
Официальные разрешенияПрибор соответствует требованиям на предоставление сертификатов UL, CE, Energy Star, RoHS/WEEE. Прибор является устройством класса 5 согласно правилам FCC (кондуктивное и экиссионное излучение) и отвечает стандарту UL 2043 для устройств, которые могут устанавливаться в замяжутом воздушном пространстве при использовании монтажного набора для установки в системы вентиляции.

Содержимое упаковки
Кабель питания IEC, руководство по быстрому старту, набор разъемов, скобы и кронштейны для закрепления в стойке
1 Пиковая мощность – зависит от нагрузки на канале

QSC™

Почтовый адрес

Компания QSC, LLC

1675 MacArthur Boulevard

Costa Mesa, CA, 92626-1468, США

Телефоны

Основной номер: (714) 754-61-75

Продажи и маркетинг: (714) 957-71-00 или бесплатный номер (только для США) (800) 854-40-79

Служба клиентской поддержки: (714) 957-71-00 или бесплатный номер (только для США) (800) 772-40-79

Номера факсов

Факс отдела маркетинга и продаж: (714) 754-61-74

Факс службы клиентской поддержки: (714) 754-61-73

Адрес в Интернете

www.qsc.com

Электронная почта

info@qsc.com

service@qsc.com

QSC™

System Power Amplifier (SPA)

دليل التركيب

Помощник по руководству
Работает на Anthropic
Ожидание вашего сообщения
Информация о продукте

Марка : QSC

Модель : SPA4100

Категория : приёмник
