SPA4100 - Empfänger QSC - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller Audio-Leistungsverstärker (Receiver)
Marke	QSC
Modell	SPA4100
Anzahl der Kanäle	4 Kanäle
Ausgangsleistung (Stereo 8 Ω)	100 W pro Kanal
Ausgangsleistung (Stereo 4 Ω)	100 W pro Kanal
Leistung im Brückenmodus (8 Ω oder 4 Ω)	200 W pro Paar
Leistung im Brückenmodus 70 V / 100 V	350 W pro Paar
Frequenzgang	20 Hz - 20 kHz ±0,1 dB
Signal-Rausch-Verhältnis	>100 dB (20 Hz - 20 kHz)
Ausgangsschaltung	Klasse D
Integrierte Schutzschaltungen	Begrenzer, Überhitzungsschutz, Kurzschluss, automatische Stummschaltung
Betriebsmodi	Stereo, Brücke 4 Ω/8 Ω, Brücke 70 V/100 V (mit Hochpassfilter 80 Hz)
Eingangsanschlüsse	Euroblock 3,5 mm 10-polig (grün)
Ausgangsanschlüsse	2 × Euroblock 5 mm 4-polig (grün)
Fernbedienungsanschlüsse	Euroblock 3,5 mm 10-polig (schwarz) für Lautstärke und Bereitschaft
Stromversorgung	100-240 V~, 50-60 Hz, mit aktiver Leistungsfaktorkorrektur
Abmessungen (H × B × T)	43 mm × 220 mm × 241 mm (1U)
Nettogewicht	1,8 kg
Bruttogewicht	3,0 kg
Kühlung	Naturkonvektion
Betriebstemperatur	0 °C bis 40 °C
Zulassungen	UL, CE, Energy Star, FCC Klasse B, RoHS/WEEE, UL 2043 mit Plenum-Kit
Lieferumfang	Verstärker, Netzkabel, Anschlussstecker, 19"-Rackwinkel, Schnellstartanleitung, Sicherheitsdokumentation
Garantie	Siehe beiliegendes Dokument TD-000453

Häufig gestellte Fragen - SPA4100 QSC

Welche Betriebsmodi hat der Verstärker SPA4100?

Der SPA4100 kann im Stereo-Modus (4 Ω oder 8 Ω), im Brückenmodus (4 Ω oder 8 Ω) oder im Hochimpedanz-Brückenmodus 70 V / 100 V konfiguriert werden. In den Brückenmodi 70 V und 100 V wird automatisch ein Hochpassfilter von 80 Hz aktiviert.

Wie installiere ich den Verstärker in einem 19-Zoll-Rack?

Verwenden Sie die mitgelieferten Befestigungswinkel (Ref. CH-001344-00) und M4-Schrauben. Lassen Sie einen Abstand von 1U (44 mm) über dem Verstärker und mindestens 152 mm hinten für die Belüftung. Sie können einen oder zwei Verstärker nebeneinander montieren.

Was bedeuten die Anzeigen auf der Vorderseite?

Die blaue POWER-LED zeigt die Betriebsbereitschaft an. Blaue SIGNAL-LED zeigt Signal an. Orange LIMITER/PROTECT zeigt aktiven Begrenzer an, rot zeigt Schutz oder Stummschaltung an. Wenn 10 Minuten lang kein Signal anliegt, schaltet der Verstärker auf Stummschaltung (rot) und nach 25 Minuten in den Standby.

Kann man Lautsprecher mit 70 V oder 100 V anschließen?

Ja, im Brückenmodus 70 V oder 100 V kann der Verstärker verteilte Audioanlagen versorgen. Der Hochpassfilter 80 Hz wird automatisch aktiviert, um die Transformatoren zu schützen.

Wie hoch ist die maximale Leistung im Brückenmodus?

Im Brückenmodus 4 Ω oder 8 Ω beträgt die Leistung 200 W pro Kanalpaar. Im Modus 70 V oder 100 V erreicht die Leistung 350 W pro Paar.

Wie verwende ich die Fernbedienungsfunktion?

Schließen Sie ein 10-kΩ-Potentiometer (nicht im Lieferumfang) an den REMOTE-Anschluss an. Die Spannung von 0 bis 10 V steuert die Lautstärke (0 V = Stummschaltung, 10 V = max). Der STANDBY-Schalter ermöglicht das Ferneinschalten des Verstärkers in den Bereitschaftszustand.

Was tun, wenn die LIMITER/PROTECT-LED rot wird?

Dies zeigt einen aktiven Schutz an (Überhitzung, Kurzschluss oder Stummschaltung). Überprüfen Sie die Belüftung, die Lautsprecheranschlüsse und reduzieren Sie die Lautstärke. Wenn das Problem weiterhin besteht, schalten Sie das Gerät für einige Minuten aus, um es zurückzusetzen.

Unterstützt der Verstärker eine Plenum-Installation?

Ja, sofern das optionale Plenum-Kit (FG-000995-00) separat erworben wird. Es ermöglicht eine Installation gemäß UL 2043.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Flüssigkeiten, Lösungsmittel oder Scheuermittel. Vermeiden Sie Staubansammlungen in den Lüftungsgittern.

Wo finde ich Ersatzteile oder Zubehör?

Die Ersatzteile (Anschlussstecker, Befestigungswinkel, Plenum-Kit) sind in der Anleitung aufgeführt. Kontaktieren Sie den QSC-Kundendienst oder einen autorisierten Händler. Die Garantie wird mit dem Produkt geliefert (Dokument TD-000453).

BEDIENUNGSANLEITUNG SPA4100 QSC

• Figure 25 -

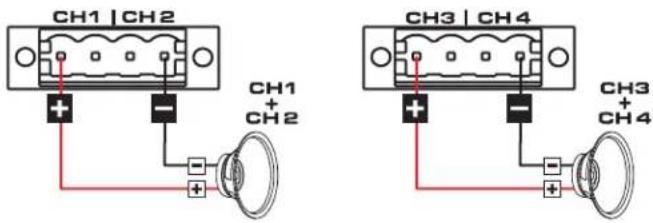

70V / 100V Bridge Mode

8+ Ω Impédance mini en mode BRIDGE

4 - 8 Ω Impédance mini en mode BRIDGE
- Figure 22 -

Entrées

• Figure 23 -
  Sorties


• Figure 24 -

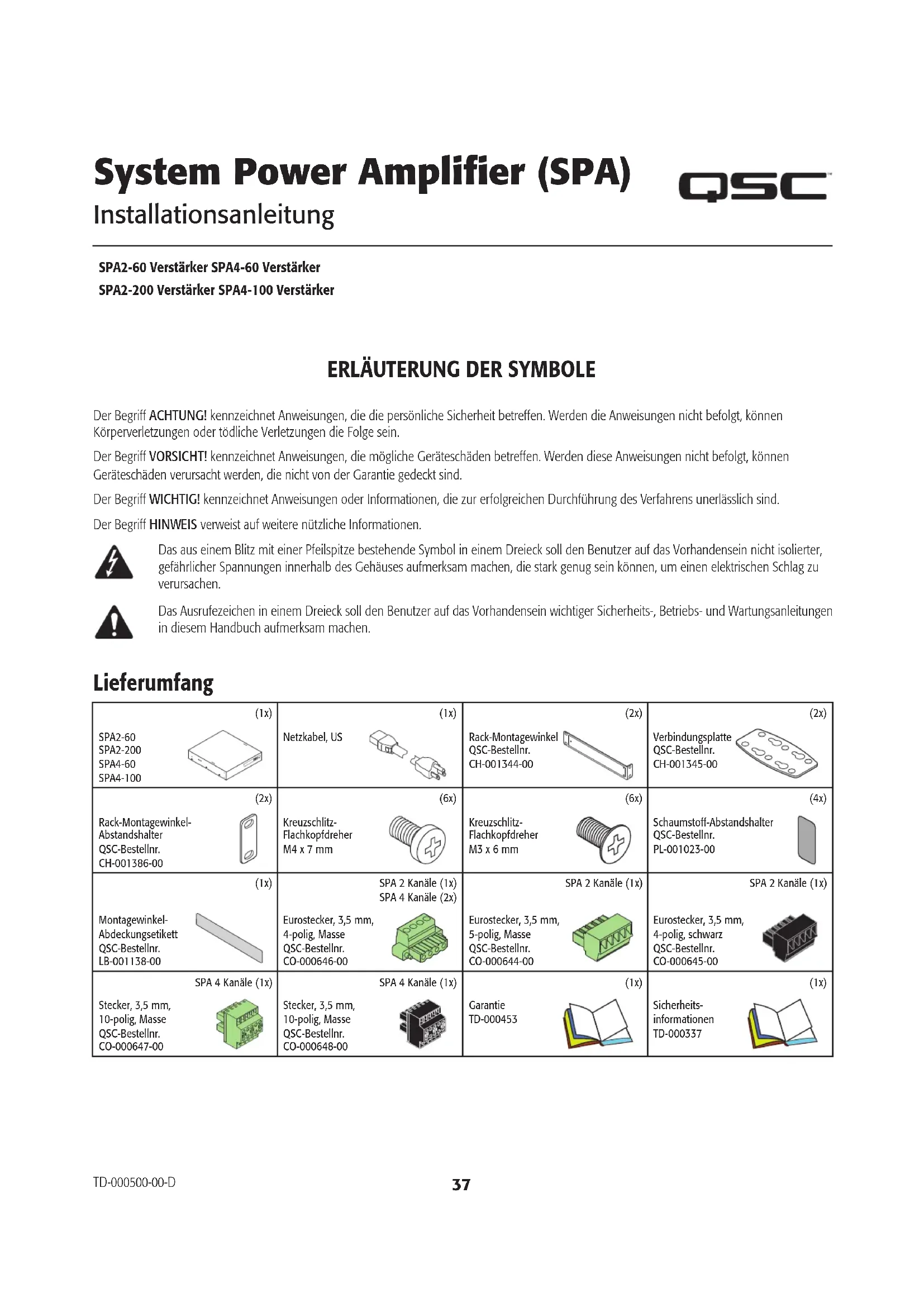

Installationsanleitung

SPA2-60 Verstärker SPA4-60 Verstärker

SPA2-200 Verstärker SPA4-100 Verstärker

ERLÄUTERUNG DER SYMBOLE

Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein.

Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind.

Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens unerlässlich sind.

Der Begriff HINWEIS verweist auf weitere nützliche Informationen.

Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein können, um einen elektrischen Schlag zu verursachen.

Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Sicherheits-, Betriebs- und Wartungsanleitungen in diesem Handbuch aufmerksam machen.

Lieferumfang

	(1x)	(1x)		(2x)		(2x)
SPA2-60SPA2-200SPA4-60SPA4-100		Netzkabel, US		Rack-MontagewinkelQSC-Bestellnr.CH-001344-00		VerbindungsplatteQSC-Bestellnr.CH-001345-00
(2x)		(6x)		(6x)		(4x)
Rack-Montagewinkel-AbstandshalterQSC-Bestellnr.CH-001386-00	[OKC3]	Kreuzschlitz-FlachkopfdreherM4 x 7 mm	[4827]	Kreuzschlitz-FlachkopfdreherM3 x 6 mm	[144WS]	Schaumstoff-AbstandshalterQSC-Bestellnr.PL-001023-00 [TK24]
(1x)		SPA 2 Kanäle (1x)SPA 4 Kanäle (2x)		SPA 2 Kanäle (1x)		SPA 2 Kanäle (1x)
Montagewinkel-AbdeckungsetikettQSC-Bestellnr.LB-001138-00		Eurostecker, 3,5 mm,4-polig, MasseQSC-Bestellnr.CO-000646-00		Eurostecker, 3,5 mm,5-polig, MasseQSC-Bestellnr.CO-000644-00		Eurostecker, 3,5 mm,4-polig, schwarzQSC-Bestellnr.CO-000645-00
SPA 4 Kanäle (1x)		SPA 4 Kanäle (1x)		(1x)		(1x)
Stecker, 3,5 mm,10-polig, MasseQSC-Bestellnr.CO-000647-00	[1237]	Stecker, 3,5 mm,10-polig, MasseQSC-Bestellnr.CO-000648-00	[977K]	GarantieTD-000453	[184C]	Sicherheits-informationenTD-000337 [19KD]

Installation

Be- und Entlüftung

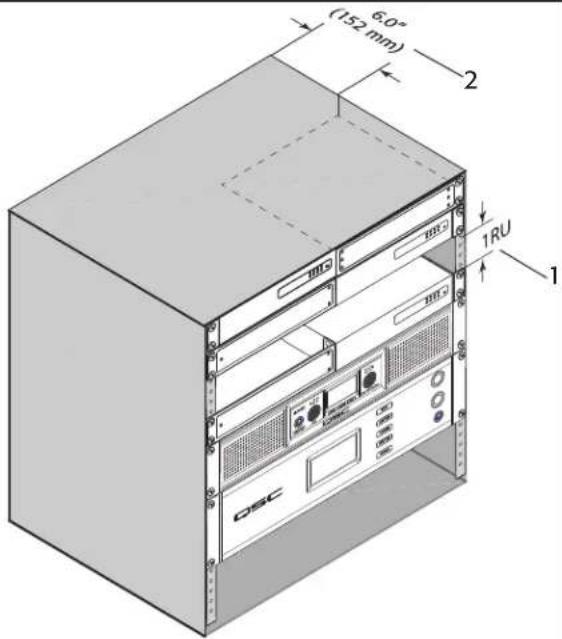

• 1 RU (44,45 mm) Abstand über dem Verstärker empfohlen.
• Mindestabstand zur Rückseite des Verstärkers von 152 mm.

HINWEIS: QCS Systemleistungsverstärker enthalten fortgeschrittene Schutzschaltungen, wodurch die Ausgangsleistung reduziert werden kann, um sichere Betriebstemperaturen zu gewährleisten. Eine unzureichende Be- und Entlüftung kann dazu führen, dass der Leistungsausgang des Verstärkers bei normalem Betrieb beeinträchtigt wird (wird dadurch angezeigt, dass Begrenzer/ Schutz-LEDs rot aufleuchten). Um die Möglichkeit einer thermischen Begrenzung zu reduzieren und aufgestaute Wärme abzuleiten, empfehlen wir, dass der Bereich direkt über und hinter diesen Verstärkern unbehindert bleibt und dadurch ein Sicherheitsabstand eingehalten wird.

Verstärker-Installationskonfiguration auswählen

Wählen Sie eine der folgenden Konfigurationsoptionen:

A. 19-Zoll-Rack für einen Verstärker (links oder rechts montiert) auf Seite 39

D. Unter dem Tisch oder an der Wand auf Seite 40

B. 19-Zoll-Rack für zwei Verstärker (Vorder- oder Rückseite nach außen gerichtet) auf Seite 39

E. Frei stehend auf einem Tisch auf Seite 41

C. Halb-Rack für einen Verstärker (Vorder- oder Rückseite nach außen gerichtet) auf Seite 40

F. Plenuminstallation auf Seite 41

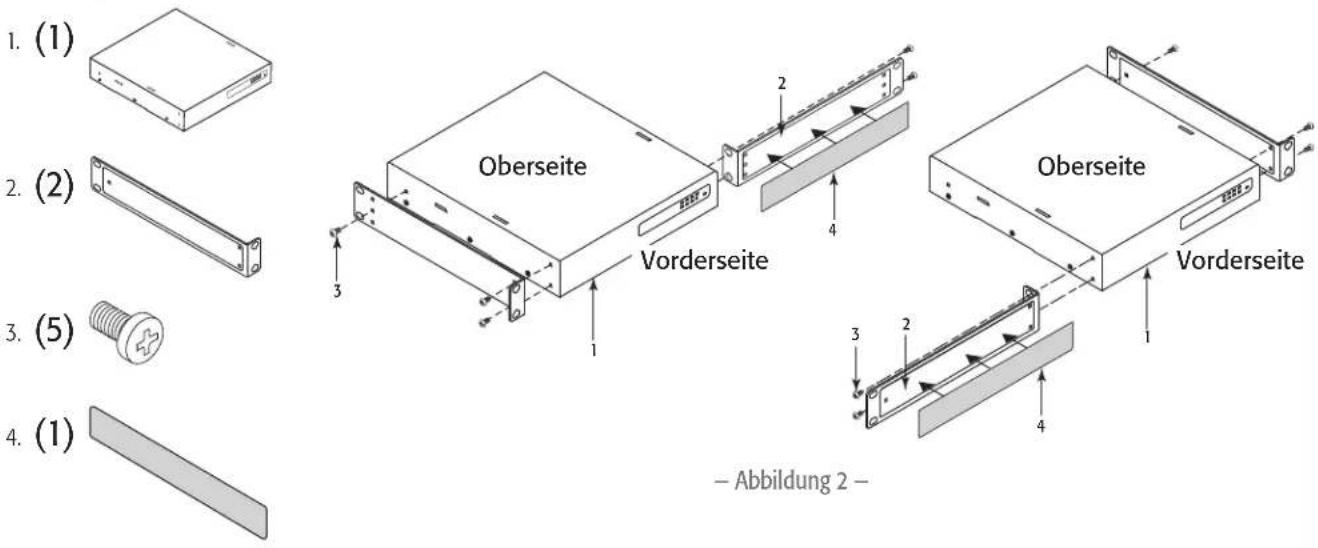

A. 19-Zoll-Rack für einen Verstärker (links oder rechts montiert)

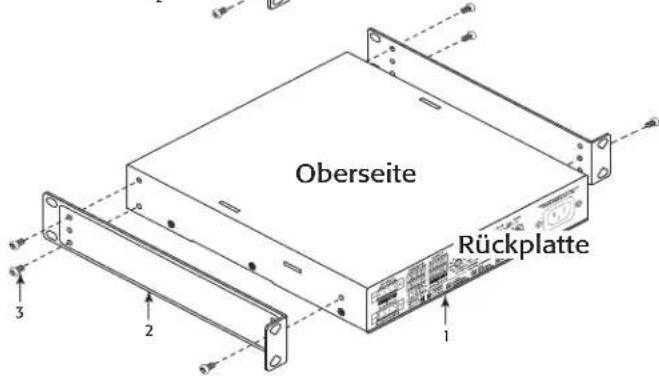

Abbildung 2

B. 19-Zoll-Rack für zwei Verstärker (Vorder- oder Rückseite nach außen gerichtet)

Abbildung 3

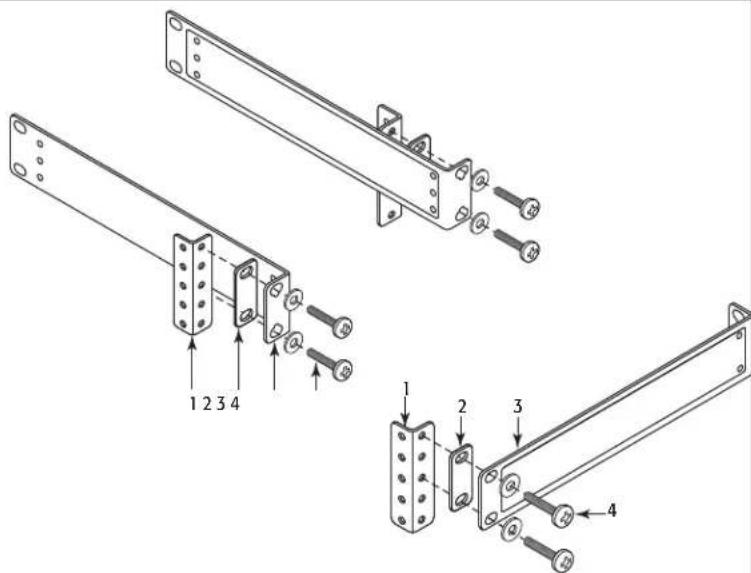

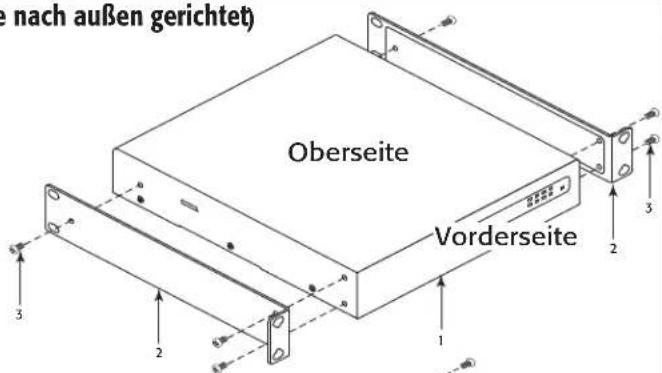

• Abbildung 3 -

C. Halb-Rack für einen Verstärker (Vorder- oder Rückseite nach außen gerichtet)

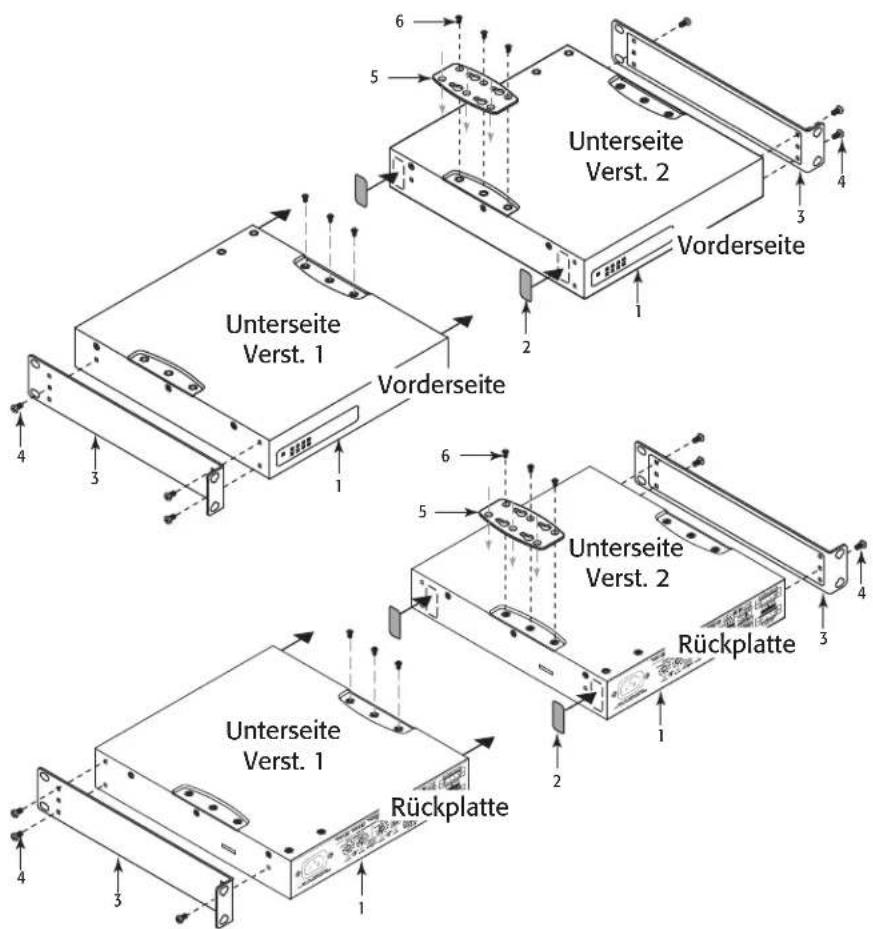

Abbildung 4

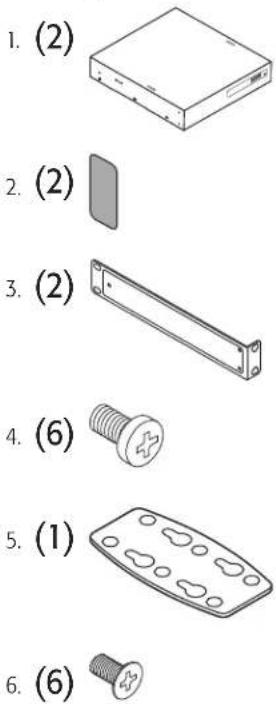

1. (1)

1. (2)

1. (6)

• Abbildung 4 -

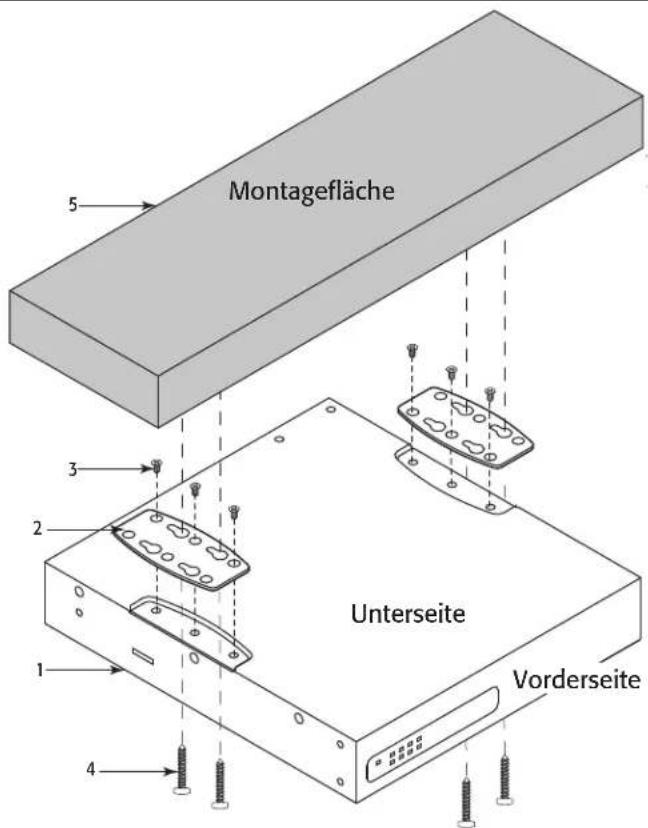

D. Unter dem Tisch oder an der Wand

Abbildung 5.

1. (1)

1. (2)

1. (6)

1. (4)

1. Montagefläche

• Abbildung 5 -

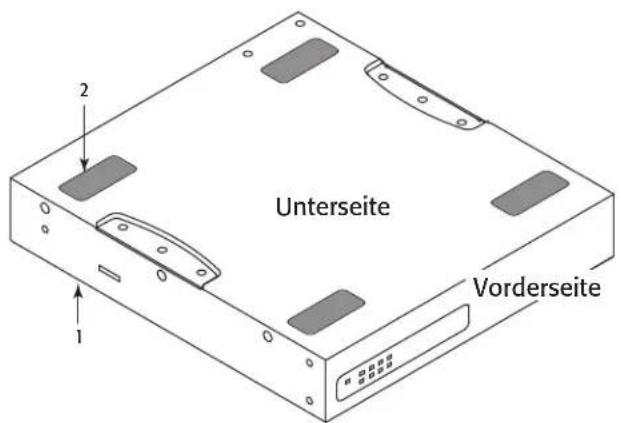

E. Frei stehend auf einem Tisch

Abbildung 6

1. (1)

1. (4)

• Abbildung 6 -

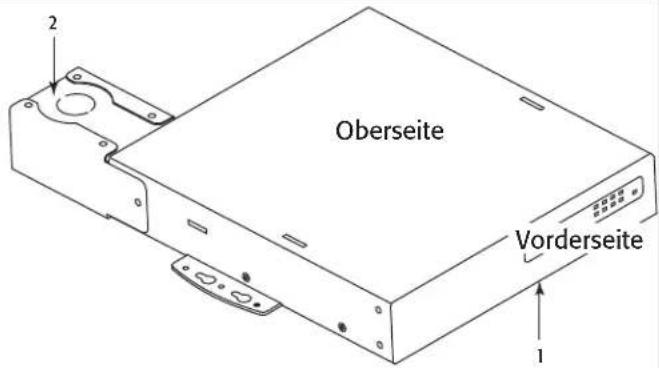

F. Plenuminstallation

Verstärkerkonfiguration gemäß Option D Unter dem Tisch oder an der Wand.

Abbildung 7

1. (1)

1. (1)

Plenum-Kit – nur bei Verwendung mit dem optionalen Plenum-Kit (FK-000995-00, separat erhältlich) für Belüftungsbereiche geeignet.

• Abbildung 7 -

Rack-Montageoptionen

Alle Konfigurationen

Abbildung 8

Anhand der Beispiele oben können Sie jede der Verstärkerkonfigurationen montieren. Das Beispiel unten rechts in Abbildung 8 kann gespiegelt werden, um einen einzelnen Verstärker auf der linken Seite zu montieren.

1. Geräte-Rack (nicht im Lieferumfang enthalten)

2. (2) Optional – um mit Q-Sys Core 110 bündig zu installieren

1. (4) Rack-Montageschrauben und Unterlegscheiben (nicht im Lieferumfang enthalten)

• Abbildung 8 -

Vorderseite

2 CHANNEL AMPLIFIER SPA2

4 CHANNEL AMPLIFIER SPA4

• Abbildung 9 -

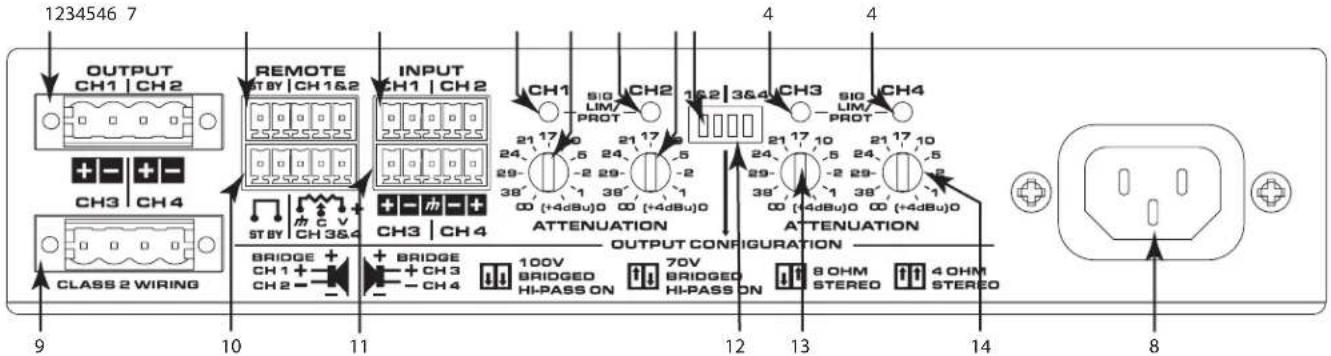

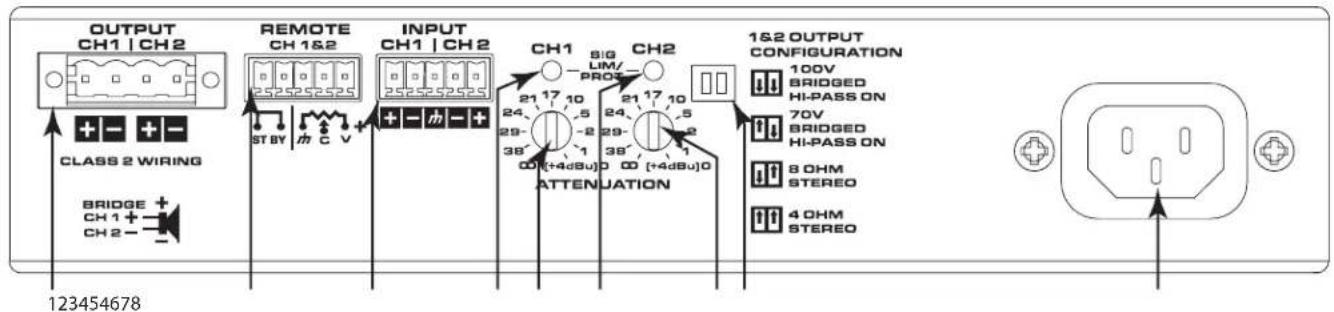

Rückplatte

• Abbildung 10 -

• Ausgangskanäle 1 und 2

• Fernbedienungskanäle 1 und 2
• Eingangskanäle 1 und 2

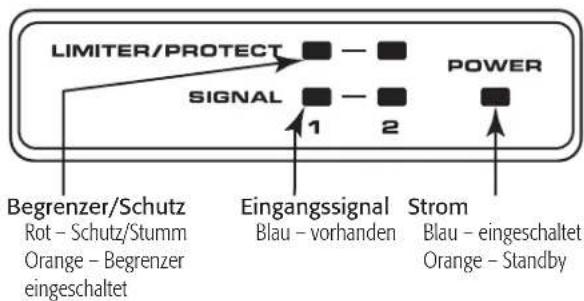

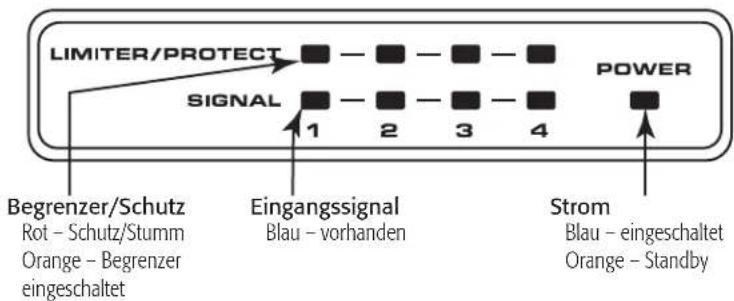

• Status-LEDs Kanal 1 bis Kanal 4

a. Grün – Normaler Signalpegel
b. Gelb – Eingangs- oder Ausgangsüberlastung/Clipping oder thermische Begrenzung
c. Rot - Limit- oder Schutzmodus
d. Rot – Thermische Begrenzung oder Schutzmodus
e. Rot - Stumm

1 Kein Signal für 10 Minuten, Verstärkerausgänge werden stummgeschaltet (LEDs rot). Kein Signal für 25 Minuten, Verstärker wird auf Standby-Modus geschaltet (LEDs auf Rückseite aus).

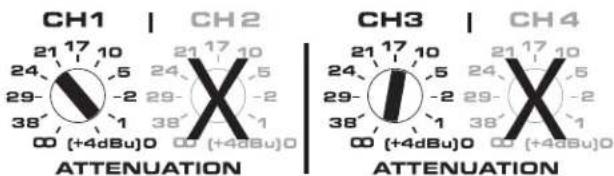

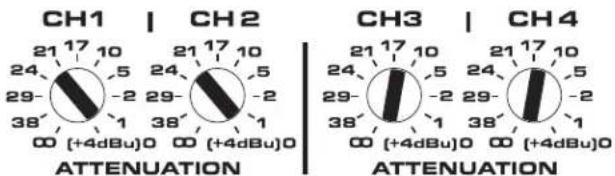

1. Dämpfungsregler Kanal 1
2. Dämpfungsregler Kanal 2
3. Moduskonfigurationsschalter Kanal 1 und 2
4. Netzstromverbindung

5. Ausgangskanäle 3 und 4

6. Fernbedienungskanäle 3 und 4

7. Eingangskanäle 3 und 4
8. Moduskonfigurationsschalter Kanal 3 und 4
9. Dämpfungsregler Kanal 3
10. Dämpfungsregler Kanal 4

Verbindungen

Draht

WICHTIGN: Draht der Klasse 2

Abisolierte Länge = 5 mm

NICHT VERZINNEN!

- Abbildung 11 -

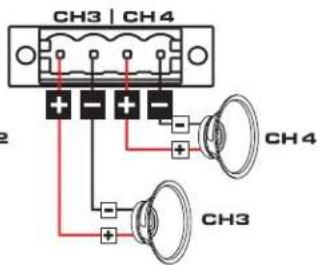

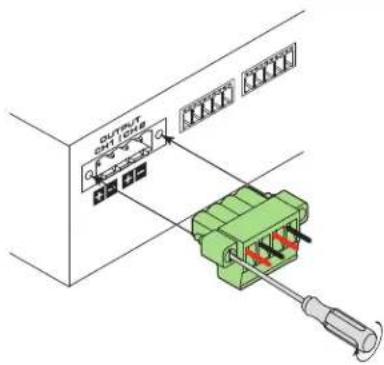

Ausgangsanschlüsse

WICHTIGN: Verdrahtung der Klasse 2

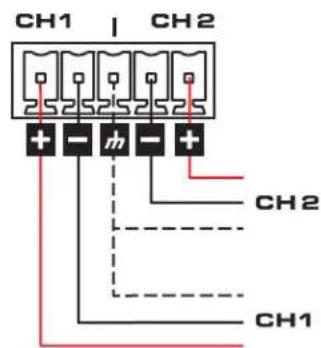

Abbildung 12 – Abbildung 13

SPA 2 Kanäle

(1)

SPA 4 Kanäle

(2)

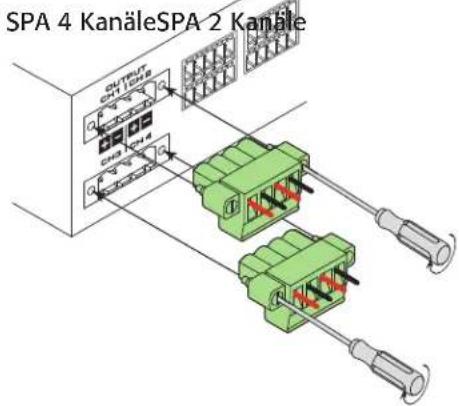

- Abbildung 12 -

- Abbildung 13 -

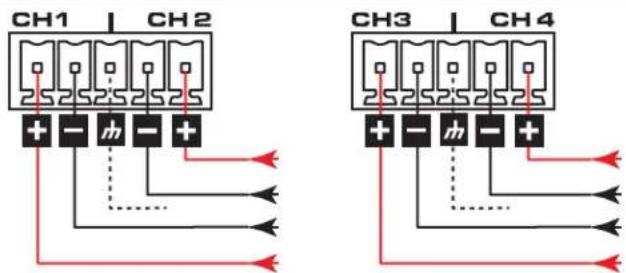

Eingangsanschlüsse

SPA 2 Kanäle Steckverbinder

Abbildung 14 – Abbildung 15

(1)

SPA 4 Kanäle Steckverbinder

Abbildung 16 – Abbildung 17

(1)

Symmetrische und asymmetrische Eingänge

Abbildung 18

Symmetrisch

Asymmetrisch

• Abbildung 18 -

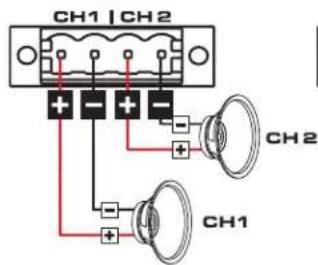

Stereo-Modus

Abbildung 19 – Abbildung 21

8 OHM STEREO

4 OHM STEREO

- Abbildung 19 -

Eingänge

• Abbildung 20 -
  Ausgänge


• Abbildung 21 -

VORSICHTN: Ausgänge nicht mit Masse verbinden.

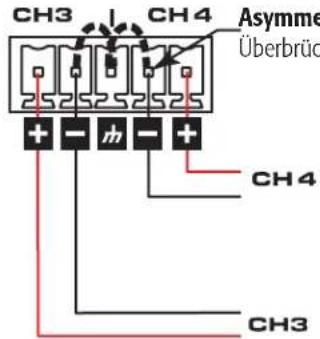

Überbrückter Modus, 4 oder 8 Ohm

Abbildung 22 – Abbildung 25

Überbrückte Belastung 4–8Ω

Überbrückte Belastung 4–8Ω

- Abbildung 22 -

Eingänge

• Abbildung 23 -

Ausgänge

• Abbildung 24 -

VORSICHT!: Ausgänge nicht mit Masse verbinden.

WICHTIG: Beim Gebrauch des überbrückten Modus, 4 oder 8 Ohm, verwenden Sie beide Signaleingänge eines Kanalpaars (z. B. parallele CH1&2-Eingänge und parallele CH3&4-Eingänge), und stellen Sie die Dämpfung für jedes Kanalpaar gleich ein.

• Abbildung 25 -

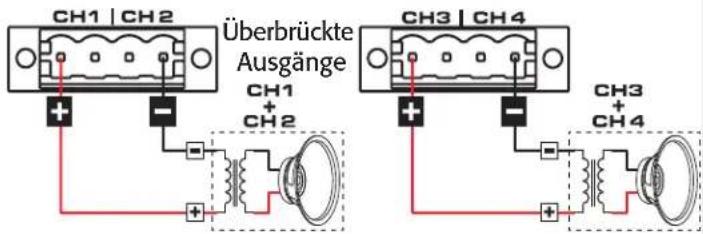

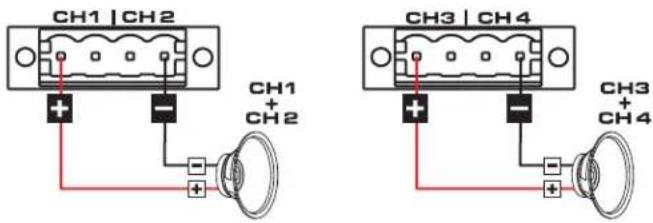

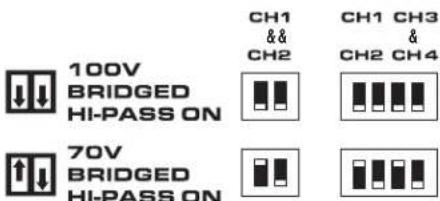

70 V/100 V Überbrückungsmodus

HINWEIS: Der 80-Hz- (Hochpass-) Filter wird im überbrückten 70-V- und 100-V-Modus automatisch aktiviert.

Abbildung 25 – Abbildung 28

• Abbildung 27 -

• Abbildung 28 -

• Abbildung 29 -

Minimale Lastimpedanz:

• Überbrückte 70V = 16 Ω
• Überbrückte 100V = 26 Ω

Fernbedienung

Abbildung 29 – Abbildung 31

SPA 2 Kanäle
(1)

3,5 mm, 5 Stifte

SPA 4 Kanäle
(1)

3,5 mm, 10 Stifte

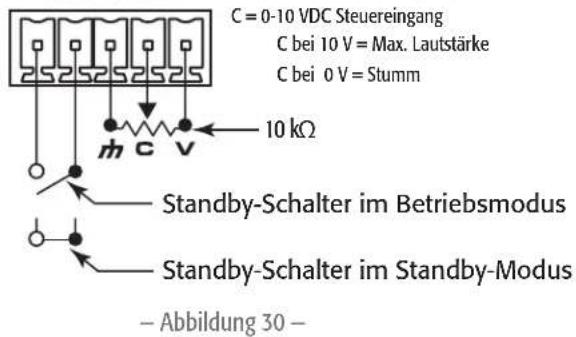

Befindet sich das Potentiometer auf der Mindestposition, schaltet der Verstärker auf stumm. Am SPA 4 Kanäle-Verstärker sind die Fernbedienungspegelsteuerungen für Kanal 1 und 2 unabhängig von der Pegelsteuerung der Kanäle 3 und 4.

Am SPA 4 Kanäle-Modell werden durch Schließen des Standby-Schalters zwischen den ersten beiden Stiften von entweder KAN 1-KAN 2 oder KAN 3-KAN 4 alle vier Kanäle auf Standby geschaltet.

CH 1&2

V = +10 VDC Referenzausgang

C = 0-10 VDC Steuereingang C bei 10 V = Max. Lautstärke C bei 0 V = Stumm

	SPA2-602 Kanäle	SPA4-604 Kanäle	SPA2-2002 Kanäle	SPA4-1004 Kanäle
Stereo-Modus (alle Kanäle angesteuert)
8 Ω 60 W 60 W 200 W 100 W
4 Ω 60 W 60 W 200 W 100 W
Überbrückte Ausgänge (pro überbrücktes Ausgangspaar)
8 Ω und 4 Ω 200 W 200 W 400 W 200 W
70 V 250 W 250 W			350 W 350 W
100 V 250 W 250 W			350 W 350 W
Frequenzgang (4 Ω und 8 Ω) 20 Hz–20 kHz, +/- 0,1 dB
Signal/Hintergrundrauschen (20 Hz – 20 kHz) >100 dB
Eingangsempfindlichkeit 1,23 V (+4 dBu)
Verstärkung bei 8 Ω 25 dB 25 dB 30 dB 27 dB
Ausgangsschaltung Klasse D
Eingangsimpedanz	>10k, symmetrisch oder asymmetrisch
Maximaler Eingangspegel	12,3 V (+24 dBu)
Kühlung	Konvektion
Eingangsanschlüsse
SPA 2 Kanäle	3,5 mm Euro-Stecker, 5 Stifte (grün)
SPA 4 Kanäle	3,5 mm Euro-Stecker, 10 Stifte (grün)
Fernbedienungsanschlüsse
SPA 2 Kanäle	3,5 mm Euro-Stecker, 5 Stifte (schwarz)
SPA 4 Kanäle	3,5 mm Euro-Stecker, 10 Stifte (schwarz)
Ausgangsanschlüsse
SPA 2 Kanäle	Ein 5 mm Euro-Stecker, 4 Stifte (grün)
SPA 4 Kanäle	Zwei 5 mm Euro-Stecker, 4 Stifte (grün)
Anzeigen auf der Frontplatte	Einschaltanzeige, Signal (pro Kanal), Limit/Stumm/Schutz (pro Kanal)
Anzeigen auf der Rückplatte	Zweifarbiges LED-Signal/Limit/Stumm/Schutz (pro Kanal)
Vom Benutzer konfigurierbare Betriebsarten(4-Kanäle Betriebsart kann pro Kanalpaar unabhängigkonfiguriert werden)	Niedrige Impedanz, Betrieb bei 4 Ω und 8 Ω, oderÜberbrückt, Direct Drive hoher Impedanz von 70 und 100 V, verteilte Audiosysteme
Allgemeinzweck-Eingänge	Fernbedienungslautstärke, Fernbedienungs-Standby, an 3,5-mm-Steckern (10k Potentiometer nicht im Lieferumfang enthalten)
Hochpassfilter	80 Hz, automatisch aktiviert in überbrückten Modi 70 V und 100 V
Abmessungen	43 mm x 220 mm x 241 mm
Nettogewicht	1,6 kg (3,5 lb)	1,8 kg (4,0 lb)	1,6 kg (3,5 lb)	1,8 kg (4,0 lb)
Versandgewicht	2,7 kg (6 lb)	3,0 kg (6,5 lb)	2,7 kg (6 lb)	3,0 kg (6,5 lb)
Netzstromanforderungen	Universalnetzteil (mit aktiver Leistungsfaktorkorrektur), 100 bis 240 VAC, 50 bis 60 Hz
Behördliche Zulassungen	UL, CE, Energy Star, RoHS/WE EE-konform, FCC Klasse B (geleitete und ausgestrahlte Emissionen), UL 2043 mit PL-KIT
Kartoninhalt	IEC-Kabel, Kurzanleitung, Steckverbinderbündel, Rack-Montagewinkel, Montagehalterungen

1 Spitzenleistung – je nach Kanallast

QSC™

Adresse:

QSC, LLC

1675 MacArthur Boulevard

Costa Mesa, CA 92626-1468 USA

Telefonnummern:

Verkauf und Marketing: [phone] oder gebührenfrei (nur in den USA) [phone]

Kundendienst: [phone] oder gebührenfrei (nur in den USA) [phone]

Fax-Nummern:

Verkauf und Marketing (FAX): [phone]

Kundendienst (FAX): [phone]

Internet:

www.qsc.com

E-Mail:

[e-mail]

[e-mail]
