Tipo de producto	Amplificador de potencia de audio profesional (receptor)
Marca	QSC
Modelo	SPA4100
Número de canales	4 canales
Potencia de salida (estéreo 8 Ω)	100 W por canal
Potencia de salida (estéreo 4 Ω)	100 W por canal
Potencia en modo puente (8 Ω o 4 Ω)	200 W por par
Potencia en modo puente 70 V / 100 V	350 W por par
Respuesta en frecuencia	20 Hz - 20 kHz ±0.1 dB
Relación señal/ruido	>100 dB (20 Hz - 20 kHz)
Circuito de salida	Clase D
Protecciones integradas	Limitador, protección térmica, cortocircuito, MUTE automático
Modos de funcionamiento	Estéreo, Puente 4 Ω/8 Ω, Puente 70 V/100 V (con filtro paso alto 80 Hz)
Conectores de entrada	Euroblock 3.5 mm 10 pines (verde)
Conectores de salida	2 × Euroblock 5 mm 4 pines (verde)
Conectores de control remoto	Euroblock 3.5 mm 10 pines (negro) para volumen y standby
Alimentación	100-240 V~, 50-60 Hz, con corrección activa del factor de potencia
Dimensiones (Al × An × Pr)	43 mm × 220 mm × 241 mm (1U)
Peso neto	1.8 kg
Peso bruto	3.0 kg
Refrigeración	Convección natural
Temperatura de funcionamiento	0 °C a 40 °C
Homologaciones	UL, CE, Energy Star, FCC Clase B, RoHS/WEEE, UL 2043 con kit plenum
Contenido de la caja	Amplificador, cable de alimentación, conectores, soportes de rack de 19", guía de inicio rápido, documentación de seguridad
Garantía	Consulte el documento TD-000453 proporcionado

Preguntas frecuentes - SPA4100 QSC

¿Cuáles son los modos de funcionamiento del amplificador SPA4100?

El SPA4100 se puede configurar en modo estéreo (4 Ω o 8 Ω), en modo puente (4 Ω o 8 Ω) o en modo puente de alta impedancia 70 V / 100 V. En los modos puente 70 V y 100 V, se activa automáticamente un filtro paso alto de 80 Hz.

¿Cómo instalar el amplificador en un rack de 19 pulgadas?

Utilice los soportes de montaje suministrados (ref. CH-001344-00) y los tornillos M4. Deje un espacio de 1U (44 mm) encima del amplificador y al menos 152 mm en la parte posterior para la ventilación. Puede montar uno o dos amplificadores lado a lado.

¿Qué significan los indicadores del panel frontal?

El indicador POWER azul indica encendido. SIGNAL azul indica presencia de señal. LIMITER/PROTECT naranja indica que el limitador está activo, rojo indica protección o MUTE. Si no hay señal durante 10 minutos, el amplificador se pone en MUTE (rojo), luego en espera después de 25 minutos.

¿Se pueden conectar altavoces de 70 V o 100 V?

Sí, en modo puente 70 V o 100 V, el amplificador puede alimentar sistemas de audio distribuidos. El filtro paso alto de 80 Hz se activa automáticamente para proteger los transformadores.

¿Cuál es la potencia máxima en modo puente?

En modo puente 4 Ω u 8 Ω, la potencia es de 200 W por par de canales. En modo 70 V o 100 V, la potencia alcanza 350 W por par.

¿Cómo usar la función de control remoto?

Conecte un potenciómetro de 10 kΩ (no incluido) al conector REMOTE. El voltaje de 0 a 10 V controla el volumen (0 V = MUTE, 10 V = máx.). El interruptor STANDBY permite poner el amplificador en espera de forma remota.

¿Qué hacer si el indicador LIMITER/PROTECT se vuelve rojo?

Esto indica una protección activa (sobrecarga térmica, cortocircuito o MUTE). Verifique la ventilación, las conexiones de los altavoces y reduzca el volumen. Si el problema persiste, apague la alimentación durante unos minutos para restablecer.

¿El amplificador soporta una instalación en plenum?

Sí, siempre que utilice el kit plenum opcional (FG-000995-00) vendido por separado. Permite una instalación conforme a la norma UL 2043.

¿Cómo limpiar el amplificador?

Desconecte el aparato antes de limpiarlo. Use un paño suave y seco. No use nunca líquidos, solventes ni productos abrasivos. Evite la acumulación de polvo en las rejillas de ventilación.

¿Dónde encontrar piezas de repuesto o accesorios?

Las piezas de repuesto (conectores, soportes de montaje, kit plenum) están referenciadas en el manual. Póngase en contacto con el servicio de atención al cliente de QSC o con un distribuidor autorizado. La garantía se proporciona con el producto (documento TD-000453).

MANUAL DE USUARIO SPA4100 QSC

EXPLICACIÓN DE LOS SÍMBOLOS

El término "iADVERTENCIA!" indica instrucciones con respecto a la seguridad personal. Si no se siguen dichas instrucciones, se pueden ocasionar lesiones o la muerte.

El término "iPRECAUCIÓN!" indica instrucciones con respecto a posibles daños al equipo físico. Si no se siguen dichas instrucciones, se pueden ocasionar daños al equipo que pueden no estar cubiertos por la garantía.

El término "iIMPORTANTE!" indica instrucciones o información que son de vital importancia para completar satisfactoriamente el procedimiento.

El término "NOTA" se utiliza para indicar información adicional de utilidad.

La intención del símbolo de un rayo con punta de flecha dentro de un triángulo equilátero es alertar al usuario de la presencia de voltaje "peligroso" no aislado dentro de la caja del producto, que puede ser de suficiente magnitud para constituir un riesgo de descarga eléctrica a los seres humanos.

La intención del signo de exclamación dentro de un triángulo equilátero es alertar al usuario de la presencia de importantes instrucciones de seguridad, operación y mantenimiento en este manual.

Contenido de la caja

(1x)SPA2-60SPA2-200SPA4-60SPA4-100		(1x)Cable dealimentación deCA, tipo EE. UU.	(2x)Aleta para montajeen bastidorREF. QSCCH-001344-00	(2x)Placa de uniónREF. QSCCH-001345-00
(2x)Separador para laaleta del bastidorREF. QSCCH-001386-00	[IMAGE]	(6x)Tornillo de estrellade cabeza gruesaM4 x 7 mm [IMAGE]	(6x)Tornillo de estrellade cabeza finaM3 x 6 mm [IMAGE]	(4x)Separador de gomaespumaREF QSCPL-001023-00 [IMAGE]
(1x)Etiqueta derecubrimientode la aleta paramontaje en bastidorREF. QSCLB-001138-00	[IMAGE]	SPA 2-canales (1x)SPA 4-canales (2x)Conector de 3,5 mmeuropeo,4 polos, verdeREF. QSCCO-000646-00 [IMAGE]	SPA 2-canales (1x)Conector de 3,5 mmeuropeo,5 polos, verdeREF. QSCCO-000644-00 [IMAGE]	SPA 2-canales (1x)Conector de 3,5 mmeuropeo,4 polos, negroREF. QSCCO-000645-00 [IMAGE]
SPA 4-canales (1x)Conector de 3,5 mm,10 polos, verdeREF. QSCCO-000647-00	[IMAGE]	SPA 4-canales (1x)Conector de 3,5 mm,10 polos, verdeREF. QSCCO-000648-00 [IMAGE]	(1x)GarantíaTD-000453 [IMAGE]	(1x)Informaciónsobre seguridadTD-000337 [IMAGE]

Instalación

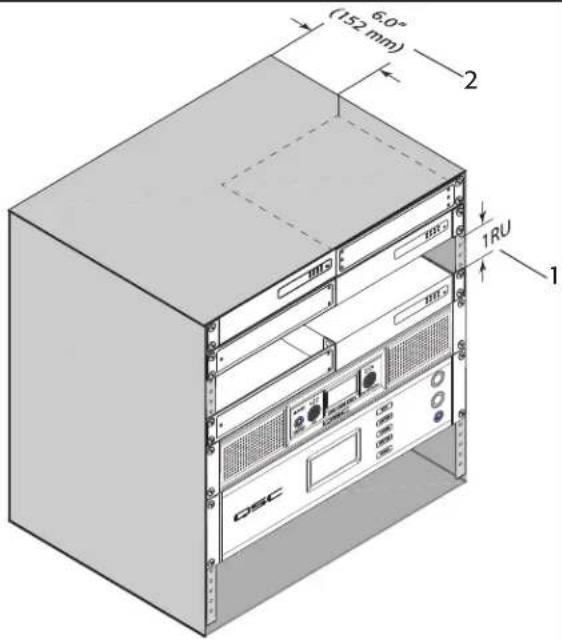

Ventilación

• Se recomienda dejar 1 unidad de bastidor o rack (1 UR) libre por encima del amplificador.
• Dejar un espacio libre mínimo de 15 cm (aproximadamente 6 pulgadas) desde la parte posterior del amplificador hacia afuera.

NOTA: Los amplificadores de potencia del sistema QSC contienen circuitos de protección avanzada que les permiten disminuir la potencia de salida para mantener temperaturas de funcionamiento seguras. Si el amplificador no se ventila lo suficiente se puede disminuir su potencia de salida durante su funcionamiento normal (lo que vendrá indicado por los LED de limitador/protección iluminados en rojo). Para evitar que se active la limitación térmica y a fin de permitir una disipación de calor adecuada, recomendamos que se deje espacio libre directamente encima y detrás de los amplificadores.

Seleccione la configuración de instalación del amplificador

Escoja una de las opciones de configuración siguientes:

A. Un amplificador en un bastidor (rack) de 48,3 cm (19 pulgadas) (montaje a derecha o izquierda) on page 15

D. Bajo mesa o en pared on page 16

B. Dos amplificadores en bastidor (rack) de 19 pulgadas (con la parte frontal o la posterior hacia afuera) on page 15

E. En sobremesa, sin bastidor on page 17

C. Un amplificador, medio bastidor (con la parte frontal o la posterior hacia afuera)) on page 16

F. Instalación de la bomba impelente de aire on page 17

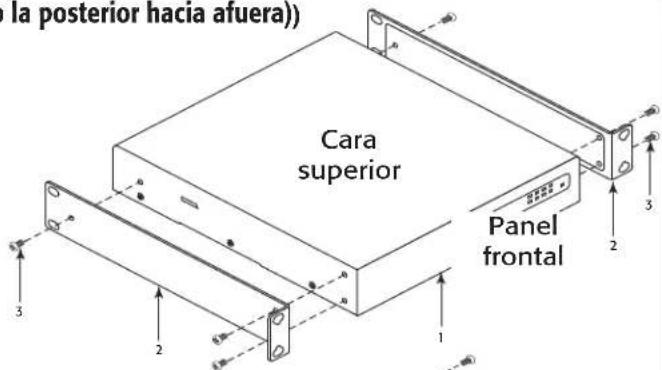

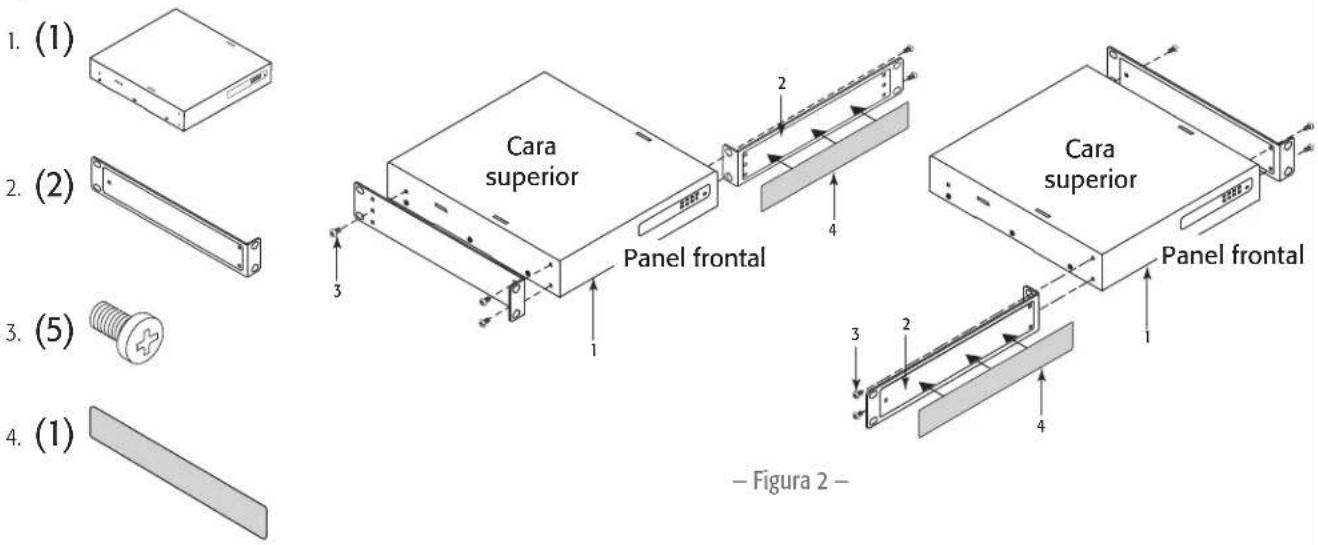

A. Un amplificador en un bastidor (rack) de 48,3 cm (19 pulgadas) (montaje a derecha o izquierda)

Figura 2

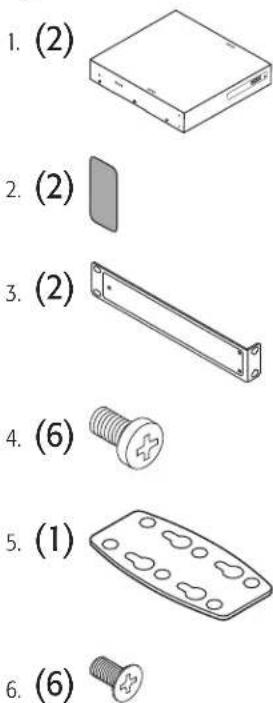

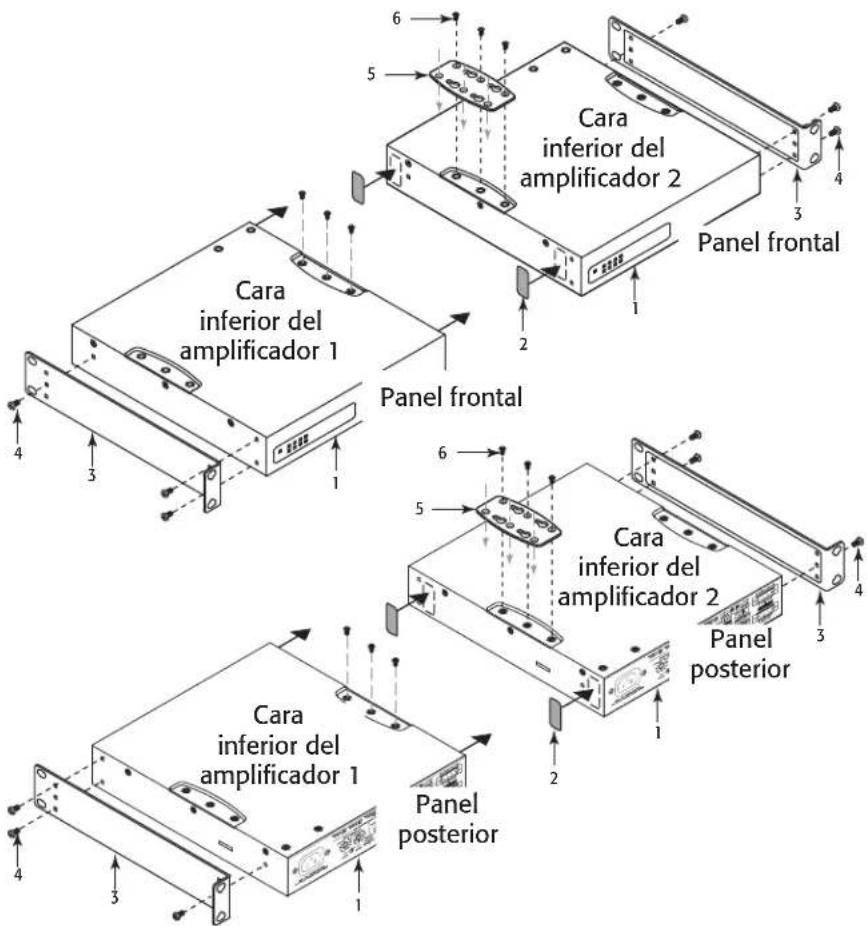

B. Dos amplificadores en bastidor (rack) de 19 pulgadas (con la parte frontal o la posterior hacia afuera)

Figura 3

• Figura 3 -

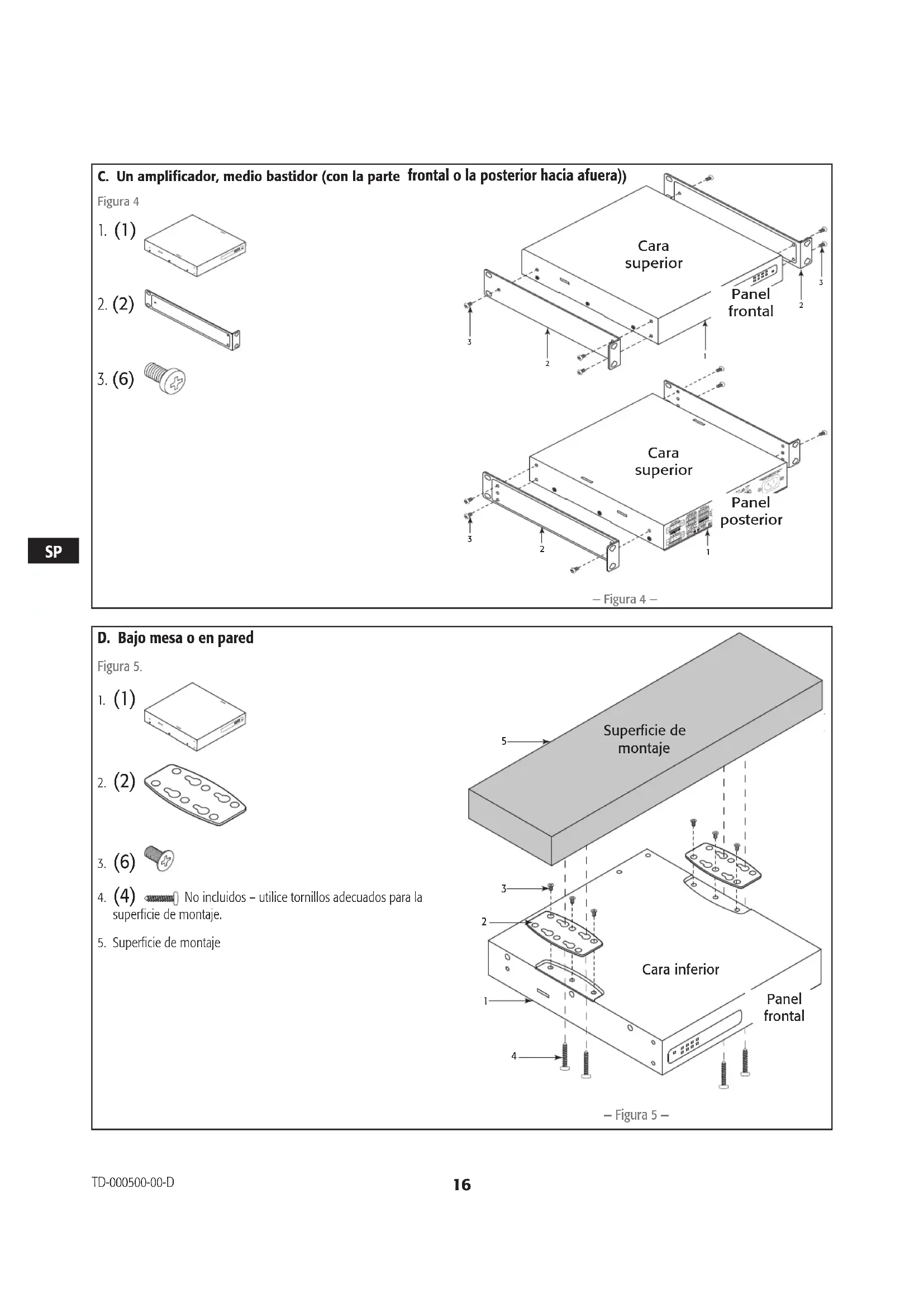

C. Un amplificador, medio bastidor (con la parte frontal o la posterior hacia afuera))

Figura 4
1. (1)

1. (2)


2. (6)


• Figura 4 -

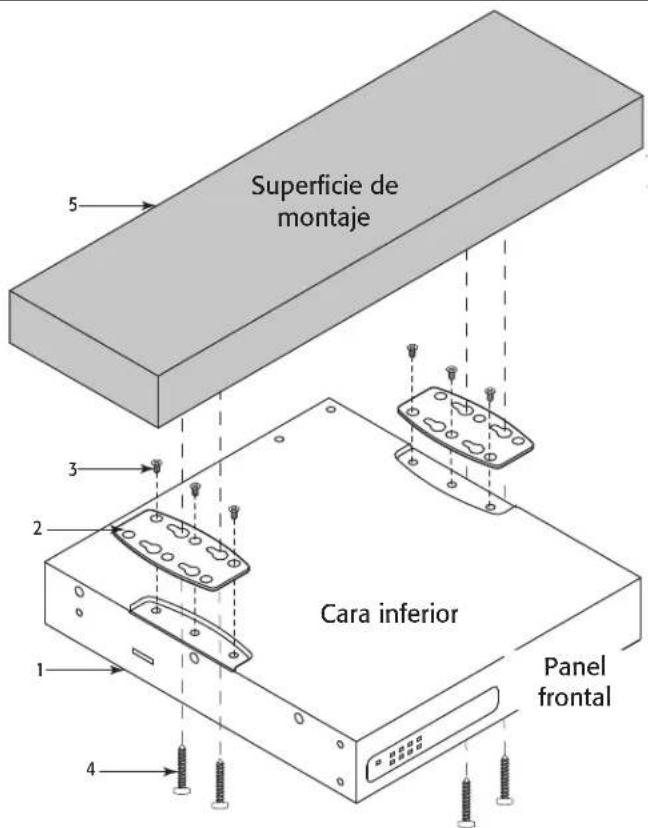

D. Bajo mesa o en pared

Figura 5.
1. (1)

1. (2)


2. (6)


3. (4)


superficie de montaje.
5. Superficie de montaje

• Figura 5 -

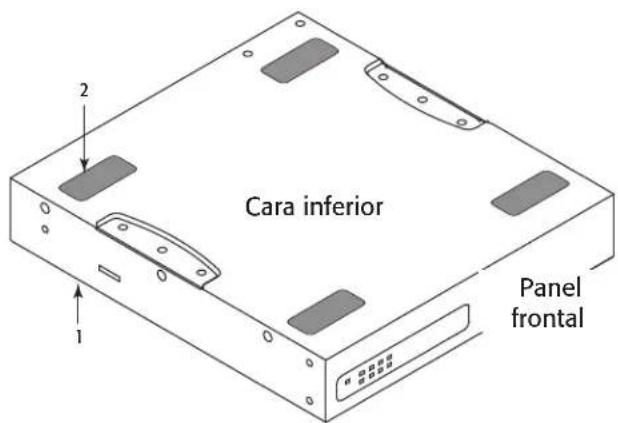

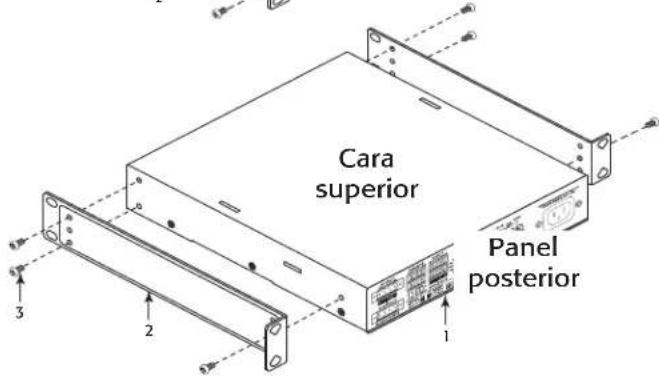

E. En sobremesa, sin bastidor

Figura 6
1. (1)

2.4)

• Figura 6 -

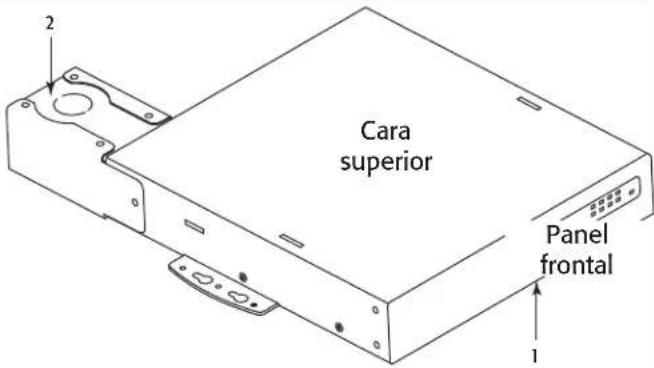

F. Instalación de la bomba impelente de aire

Configurar el amplificador según la opción D Bajo mesa o en pared.

Figura 7
1. (1)

1. (1)


Kit de bomba impelente de aire - Válida para ventilación aérea solamente con el kit opcional de bomba impelente de aire (FG-000995-00), que se vende por separado.

• Figura 7 -

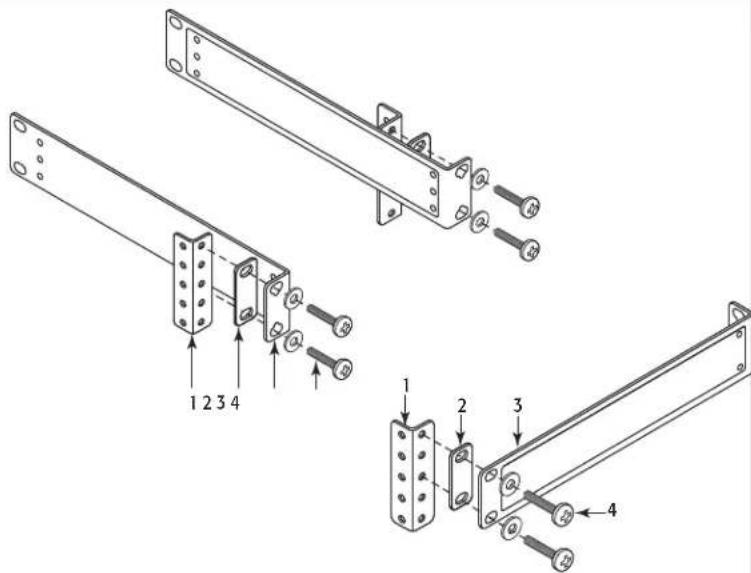

Opciones de montaje en bastidor

Todas las configuraciones

Figura 8

Mediante los ejemplos que se muestran a continuación, podrá montar cualquiera de las configuraciones de amplificador siguientes. El ejemplo de la parte inferior derecha de la Figura 8 puede cambiarse de lado si se desea colocar un solo amplificador en el lado izquierdo.

1. Equipo de montaje en bastidor (no incluido)

2. (2)


Opcional – alineación con la placa recta de ensamblaje Q-Sys Core 110

1. (2)


2. (4) Tornillos y arandelas de montaje en bastidor (no incluidos)

• Figura 8 -

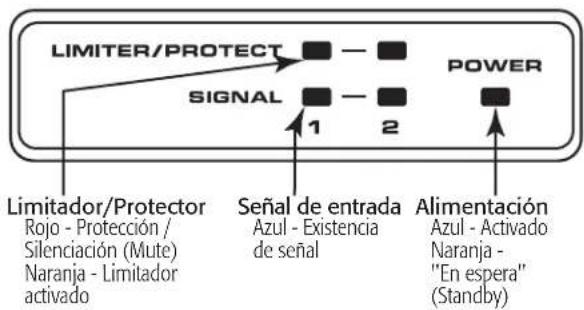

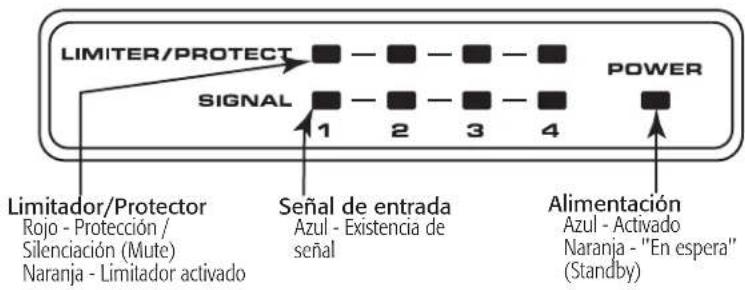

Panel frontal

2 CHANNEL AMPLIFIER SPA2

4 CHANNEL AMPLIFIER SPA4

• Figura 9 -

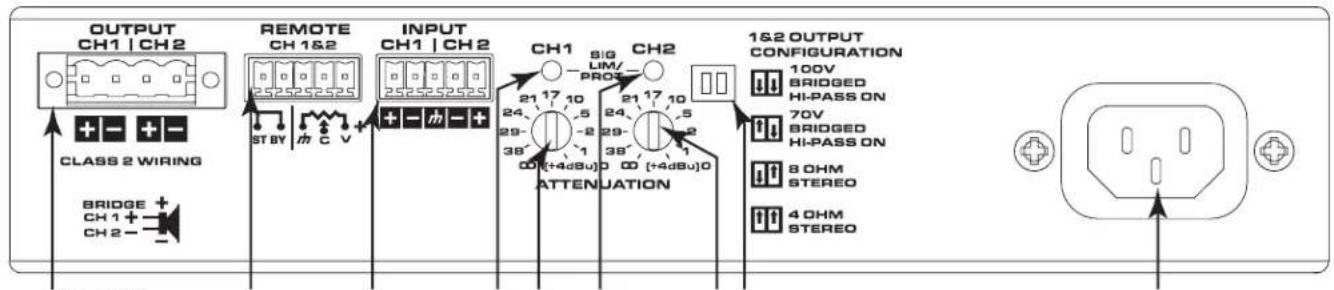

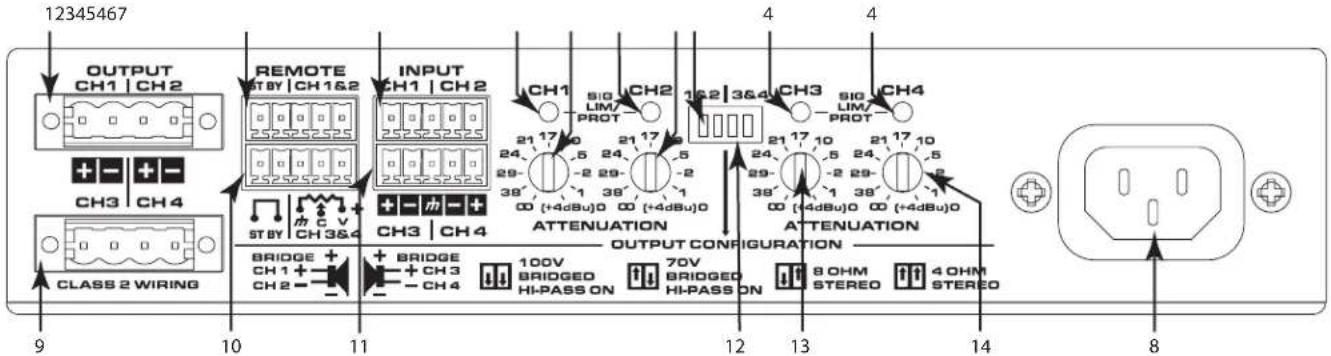

Panel posterior

123454678

• Figura 10 -

• Canales de salida 1 y 2

• Control a distancia de los canales 1 y 2
• Canales de entrada 1 y 2

• LEDs de estado de los canales 1 a 4
  a. Verde – Nivel de señal normal
  b. Ámbar – Sobrecarga/saturación de señal de entrada o de salida, o limitación térmica (sobrecalentamiento)
  c. Rojo - Límite o modo de protección
  d. Rojo– Límite térmico o modo de protección
  e. Rojo - Silenciado

• Control del atenuador del canal 1

• Control del atenuador del canal 2
• Interruptores de configuración del modo de los canales 1 y 2
• Conexión de potencia de corriente alterna (CA)

• Canales de salida 3 y 4

• Control a distancia de los canales 3 y 4

• Canales de entrada 3 y 4
• Interruptores de configuración del modo de los canales 3 y 4
• Control del atenuador del canal 3
• Control del atenuador del canal 4

1 Sin señal durante 10 minutos, las salidas del amplificador están silenciadas (los LED están en rojo). Sin señal durante 25 minutos, el amplificador se pone en modo "En espera" (Standby) (los LED traseros están apagados)

Conexiones

Cable

Longitud de la punta sin envoltura del cable = 5 mm

iNO ESTAÑAR!

• Figura 11 -

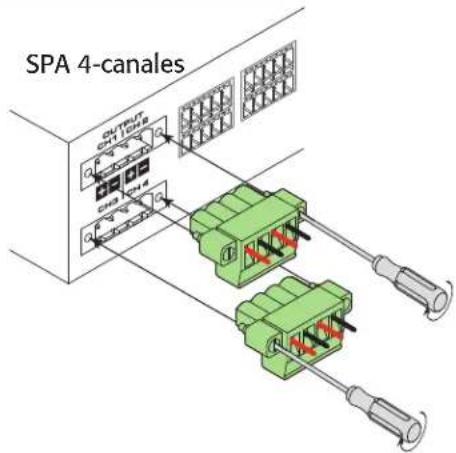

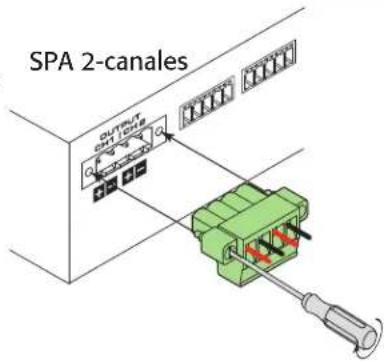

  Conectores de salida

  IMPORTANTE: Cableado de clase 2
  Figura 12 – Figura 13

SPA 2-canales
(1)

SPA 4-canales
(2)

- Figura 12 -

• Figura 13 -

Conectores de entrada
SPA 2-canales Conector
Figura 14 – Figura 15
(1)

SPA 4-canales Conector

Figura 16 – Figura 17
(1)

Entradas no balanceadas:
puente de conexión entre el negativo (-) y la tierra.

- Figura 18 -

Modo estéreo

Figura 19 - Figura 21

Entradas

• Figura 20 -

• Figura 19 -

  ¡PRECAUCIÓN!: No conecte ninguna salida de audio a tierra.

- Figura 21 -

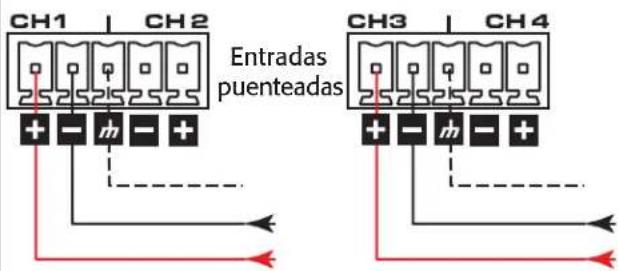

Modo puenteado a 4 u 8 ohmios

Figura 22 – Figura 25

• Figura 22 -

Entradas

• Figura 23 -
  Salidas


• Figura 24 -

¡PRECAUCIÓN!: No conecte ninguna salida de audio a tierra.

IMPORTANT: Cuando se utilice el modo puenteado con 4 u 8 ohmios, utilice ambas entradas de señal de la pareja de canales (por ejemplo, entradas de los canales 1 y 2 en paralelo y las de los canales 3 y 4 en paralelo) y ajuste la atenuación de cada pareja de canales al mismo nivel.

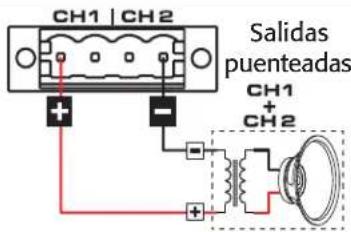

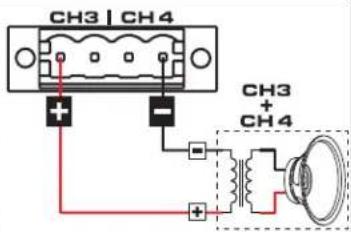

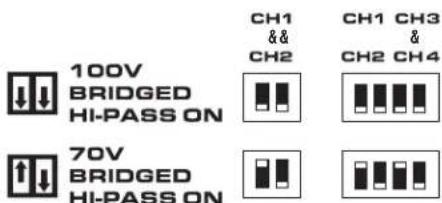

Modo puenteado a 70 V / 100 V

NOTA: El filtro de 80 Hz (filtro de paso alto) se activa automáticamente en los modos puenteados de 70 V y de 100 V

Figura 26 - Figura 29

• Figura 26 -

• Figura 28 -

• Figura 27 -

• Figura 29 -

Impedancia de Carga Mínima:

• 70V Puenteada = 16 Ω
  • 100V Puenteada = 26 Ω

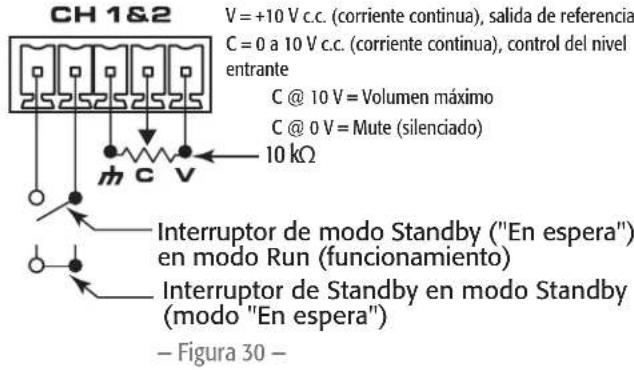

Conexión remota

Figura 30 - Figura 32
SPA 2-canales
(1)

3,5 mm, 5 patillas

SPA 4-canales
(1)

3,5 mm, 10 patillas

Cuando el potenciómetro está situado en la posición de mínima potencia, el amplificador pasa a modo silenciado (Mute). En el amplificador SPA 4-canales, los controles a distancia de los niveles remotos de los canales 1 y 2 son independientes de los controles a distancia de los niveles remotos de los canales 3 y 4.

En el modelo SPA 4-canales, al cerrar el "interruptor de Standby" (interruptor del modo "En espera") entre las dos primeras patillas de los canales Ch1-Ch2 (1 y 2) o Ch3-Ch4 (3 y 4) los cuatro canales pasan a modo "En espera".

	SPA2-602 Channels	SPA4-604 Channels	SPA2-2002 Channels	SPA4-1004 Channels
Modo estéreo (todos los canales activados)
8 Ω 60 W 60 W 200 W 100 W
4 Ω 60 W 60 W 200 W 100 W
Salidas puenteadas (por cada par puenteado de salida)
8 Ω y 4 Ω 200 W 200 W 400 W 200 W				,
70 V 250 W 250 W		,	350 W 350 W	,
100 V 250 W 250 W		,	350 W 350 W	,
Respuesta de frecuencia (4 Ω y 8 Ω) 20 Hz a 20 kHz, +0,1/-0,1 dB
Señal a ruido (20 Hz a 20 kHz) >100 dB
Sensibilidad de entrada 1,23 V (+4 dBu)
Ganancia a 8 Ω 25,0 dB 25,0 dB 30,0 dB 30,0 dB
Circuito de salida Clase D
Impedancia de entrada >10k, equilibrado o no equilibrado
Nivel entrante máximo 12,3 V (+24 dBu)
Enfriamiento	Convección
Conectores de entrada
SPA 2-canales	Conector de 3,5 mm, estilo europeo, de 5 patillas (color verde)
SPA 4-canales	Conector de 3,5 mm, estilo europeo, de 10 patillas (color verde)
Conectores remotos
SPA 2-canales	Conector de 3,5 mm, estilo europeo, de 5 patillas (color negro)
SPA 4-canales	Conector de 3,5 mm, estilo europeo, de 10 patillas (color negro)
Conectores de salida
SPA 2-canales	Un conector de 5 mm, estilo europeo, de 4 patillas (color verde)
SPA 4-canales	Dos conectores de 5 mm, estilo europeo, de 4 patillas (color verde)
Indicadores del panel frontal	Power (potencia), Signal (señal) (por cada canal), Limit/Mute/Protect (Limitador/silenciación/protección) (por cada canal)
Indicadores del panel posterior	LED bicolor: Signal/Limit/Mute/Protect (Señal/Limitador/Silenciación/Protección) (por cada canal)
Modos de uso configurables por el usuario (4-canales el modo de uso puede configurarse de manera independiente para cada pareja de canales)	Utilización a baja impedancia, 4Ω y 8Ω; oentrada directa puenteada de alta impedancia, de sistemas de audio distribuidos de 70 V y 100 V.
Entradas de uso general	Control a distancia del volumen, control a distancia del modo "En espera" (Standby); conectores de 3,5 mm (potenciómetro 10k no incluido)
Filtro paso alto	Activación automática a 80 Hz en los modos puenteados (Bridged) 70 V y 100 V
Dimensiones	43 mm x 220 mm x 241 mm (1,7 pulgadas ["] x 8,7" x 9,5")
Peso neto	1,6 kg (3,5 libras)	1,8 kg (4,0 libras)	1,6 kg (3,5 libras)	1,8 kg (4,0 libras)
Peso de envío	2,7 kg (6 libras)	3,0 kg (6,5 libras)	2,7 kg (6 libras)	3,0 kg (6,5 libras)
Requerimientos eléctricos	Fuente de alimentación universal (con corrección activa del factor de potencia), 100 a 240 V c.a. (corriente alterna), 50 a 60 Hz
Aprobaciones de organismos internacionales	Cumple con los requisitos de UL, CE, Energy Star, RoHS/WEEE; FCC de clase B (emisiones conducidas e irradiadas), UL 2043 con PL-KIT

Contenido del embalaje
Cable IEC, Guía de inicio rápido, juego de conectores, adaptadores para montaje en bastidor, guías para montaje en bastidor
1 Potencia máxima – depende de la carga del canal
