SPA4100 - Recepteur QSC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Récepteur audio
Connectivité	Bluetooth, Wi-Fi, Entrée AUX
Formats audio pris en charge	MP3, WAV, FLAC
Puissance de sortie	20 W par canal
Dimensions	30 x 20 x 10 cm
Poids	2 kg
Utilisation	Idéal pour les systèmes audio domestiques et les événements
Maintenance	Nettoyage régulier de la surface, vérification des connexions
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - SPA4100 QSC

Comment réinitialiser le QSC SPA4100 aux paramètres d'usine ?

Pour réinitialiser le QSC SPA4100, éteignez l'appareil, puis maintenez enfoncé le bouton 'Reset' tout en le rallumant. Relâchez le bouton après 10 secondes.

Pourquoi le QSC SPA4100 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez une autre prise électrique.

Comment connecter le QSC SPA4100 à un réseau Wi-Fi ?

Accédez aux paramètres de l'appareil via le menu principal, sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau et entrez le mot de passe lorsque demandé.

Que faire si le son est déformé ou de mauvaise qualité ?

Vérifiez les connexions audio pour vous assurer qu'elles sont sécurisées. Essayez également de réduire le volume de l'appareil ou de la source audio. Si le problème persiste, réinitialisez l'appareil.

Comment mettre à jour le firmware du QSC SPA4100 ?

Visitez le site Web de QSC pour télécharger la dernière version du firmware. Connectez l'appareil à votre ordinateur via USB et suivez les instructions fournies dans le guide de mise à jour.

Le QSC SPA4100 ne détecte pas mes appareils connectés. Que faire ?

Assurez-vous que tous les appareils sont correctement connectés et allumés. Vérifiez également les paramètres de configuration de chaque appareil pour garantir leur compatibilité.

Comment ajuster les paramètres d'égalisation sur le QSC SPA4100 ?

Accédez au menu 'Égaliseur' dans les paramètres audio. Vous pouvez ajuster les différents niveaux de fréquence selon vos préférences.

Pourquoi le QSC SPA4100 perd-il la connexion au réseau ?

Cela peut être dû à des interférences Wi-Fi ou à une distance trop grande entre l'appareil et le routeur. Essayez de rapprocher l'appareil du routeur ou de réduire les interférences en éteignant d'autres appareils électroniques.

Comment savoir si le QSC SPA4100 est en mode veille ?

Lorsque l'appareil est en mode veille, le voyant d'alimentation clignote lentement. Pour le sortir de ce mode, appuyez sur le bouton d'alimentation.

Y a-t-il une garantie pour le QSC SPA4100 ?

Oui, le QSC SPA4100 est couvert par une garantie limitée de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

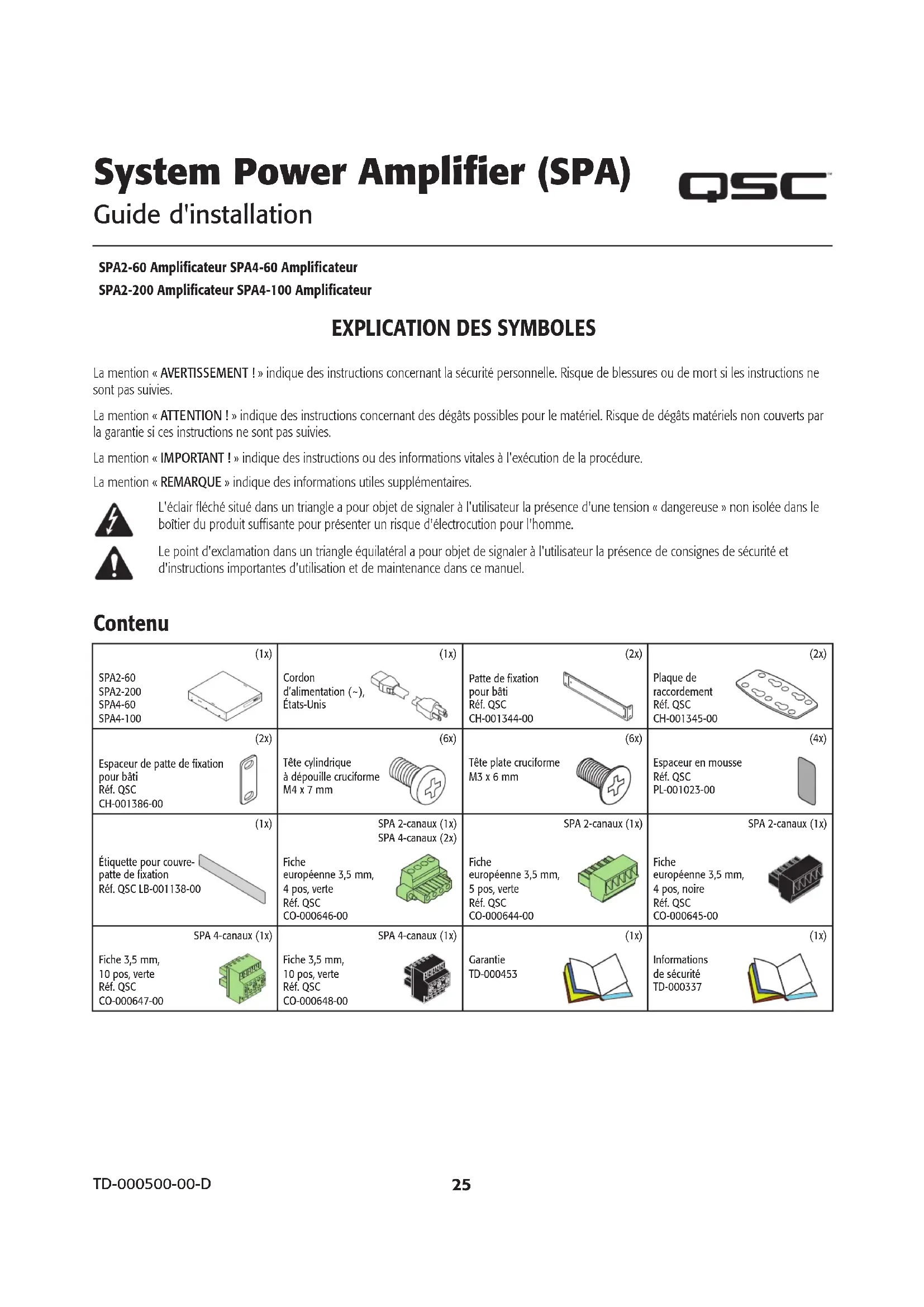

MODE D'EMPLOI SPA4100 QSC

Guide d'installation

SPA2-60 Amplificateur SPA4-60 Amplificateur

SPA2-200 Amplificateur SPA4-100 Amplificateur

EXPLICATION DES SYMBOLES

La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies.

La mention « ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies.

La mention « IMPORTANT ! » indique des instructions ou des informations vitales à l'exécution de la procédure.

La mention « REMARQUE » indique des informations utiles supplémentaires.

L'éclair fléché situé dans un triangle a pour objet de signaler à l'utilisateur la présence d'une tension « dangereuse » non isolée dans le boîtier du produit suffisante pour présenter un risque d'électrocution pour l'homme.

Le point d'exclamation dans un triangle équilatéral a pour objet de signaler à l'utilisateur la présence de consignes de sécurité et d'instructions importantes d'utilisation et de maintenance dans ce manuel.

Contenu

(1x)SPA2-60SPA2-200SPA4-60SPA4-100	(1x)Cordon d'alimentation (~), États-Unis	(2x)Patte de fixation pour bâtiRéf. QSCCH-001344-00	(2x)Plaque de raccordementRéf. QSCCH-001345-00
(2x)Espaceur de patte de fixation pour bâtiRéf. QSCCH-001386-00	(6x)Tête cylindrique à dépouille cruciforme M4 x 7 mm	(6x)Tête plate cruciformeM3 x 6 mm	(4x)Espaceur en mousseRéf. QSCPL-001023-00
(1x)Étiquette pour couvre-patte de fixationRéf. QSC LB-001138-0	SPA 2-canaux (1x)SPA 4-canaux (2x)Fiche européenne 3,5 mm, 4 pos, verteRéf. QSCCO-000646-00	SPA 2-canaux (1x)Fiche européenne 3,5 mm, 5 pos, verteRéf. QSCCO-000644-00	SPA 2-canaux (1x)Fiche européenne 3,5 mm, 4 pos, noireRéf. QSCCO-000645-00
SPA 4-canaux (1x)Fiche 3,5 mm, 10 pos, verteRéf. QSCCO-000647-00	SPA 4-canaux (1x)Fiche 3,5 mm, 10 pos, verteRéf. QSCCO-000648-00	(1x)GarantieTD-000453	(1x)Informationsde sécuritéTD-000337

Installation

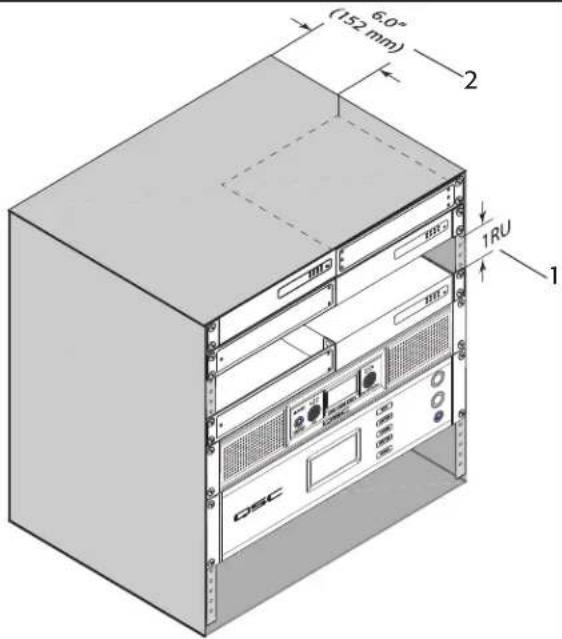

Ventilation

• Laissez un espace de 1RU (44mm) au-dessus de l'amplificateur
• Laissez un espace d'au moins 152mm entre le fond du rack et l'amplificateur.

REMARQUE : Les amplificateurs QSC SPA (System Power Amplifier) contiennent un circuit de protection avancé, qui leur permet de réduire la puissance de sortie pour maintenir des températures de fonctionnement sûres. Une ventilation insuffisante peut causer une réduction de puissance de sortie de l'amplificateur en cours de fonctionnement normal (indiqué par l'allumage des voyants LIMITER/PROTECT rouges). Pour réduire le risque de limitation thermique et permettre une dissipation correcte de la chaleur, il est recommandé de maintenir dégagé l'espace directement au-dessus et à l'arrière de ces amplificateurs.

Sélection de la configuration d'installation de l'amplificateur

Choisir une des options de configuration suivantes :

A. Un Amplificateur, Rack 19" (montage à droite ou à gauche) on page 27

D. Sous une table ou sur un mur on page 28

B. Deux amplificateurs, Rack 19" (avant ou arrière vers l'extérieur) on page 27

E. Indépendant sur un bureau/une table on page 29

C.C. Demi-bâti pour un amplificateur (avant ou arrière vers l'extérieur)) on page 28

F. Installation dans un plenum on page 29

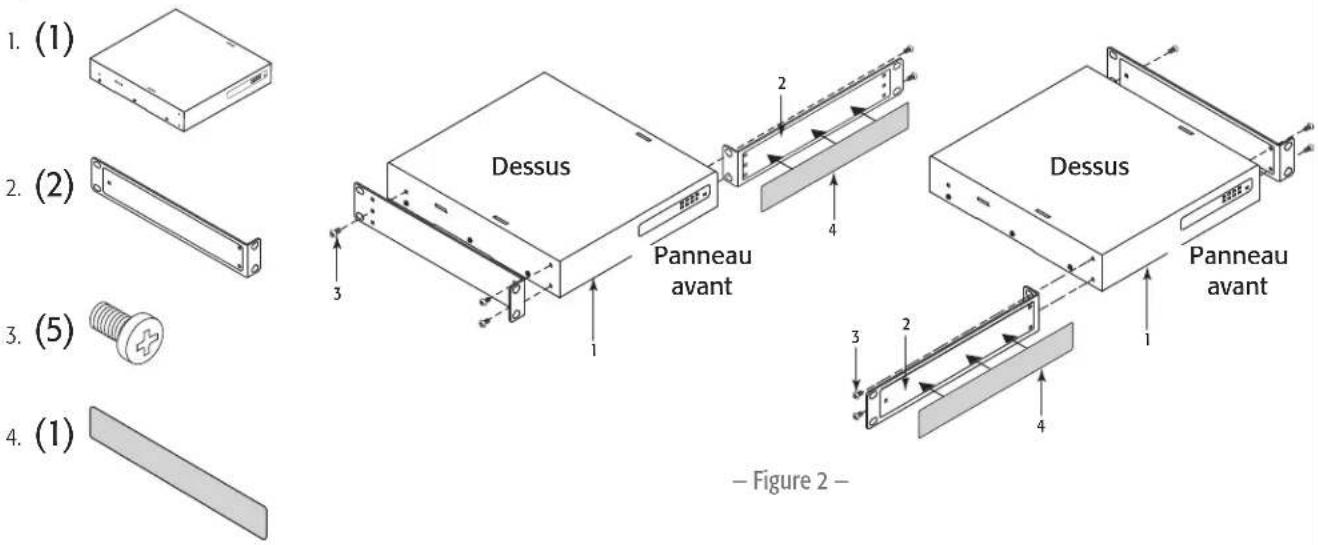

A. Un Amplificateur, Rack 19" (montage à droite ou à gauche)

Figure 2

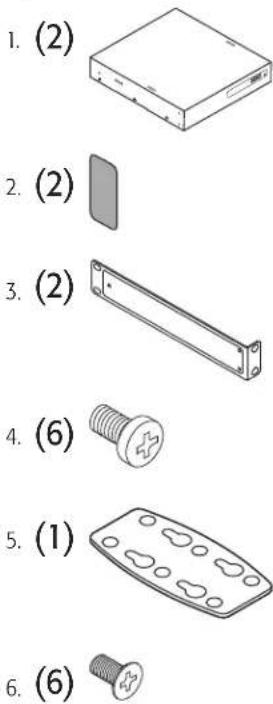

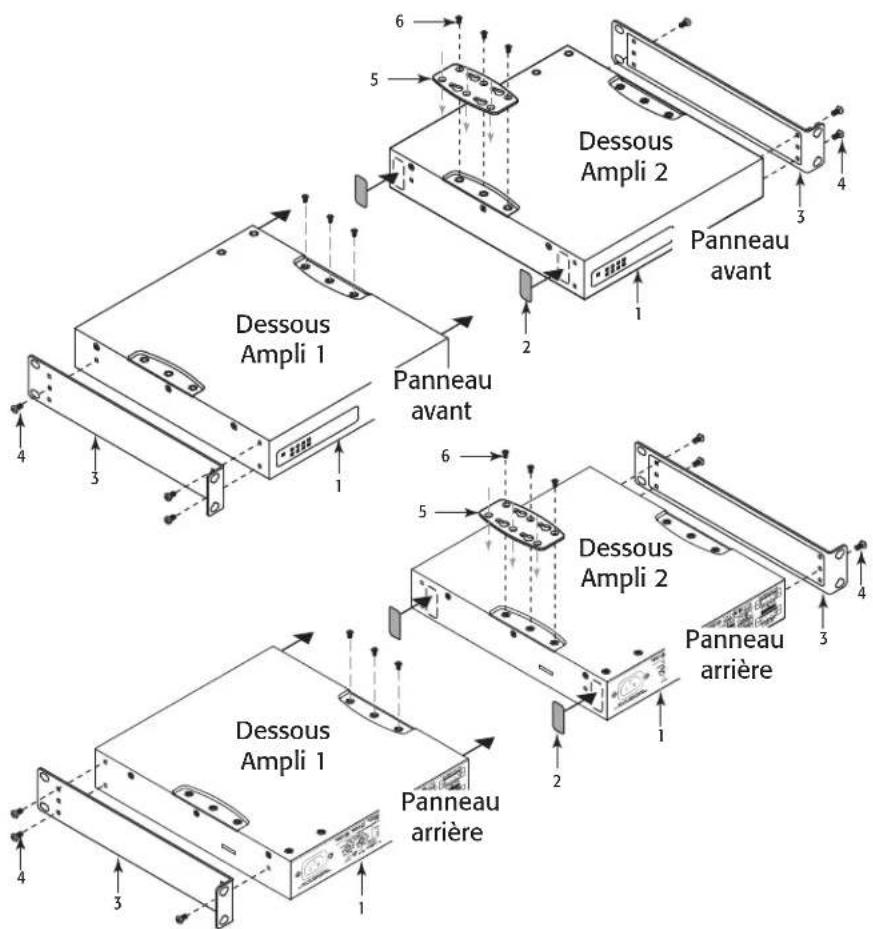

B. Deux amplificateurs, Rack 19" (avant ou arrière vers l'extérieur)

Figure 3

Dessous Ampli 2 Panneau avant Dessous Ampli 1 Panneau avant Dessous Ampli 2 Panneau arrière Dessous Ampli 1 Panneau arrière

• Figure 3 -

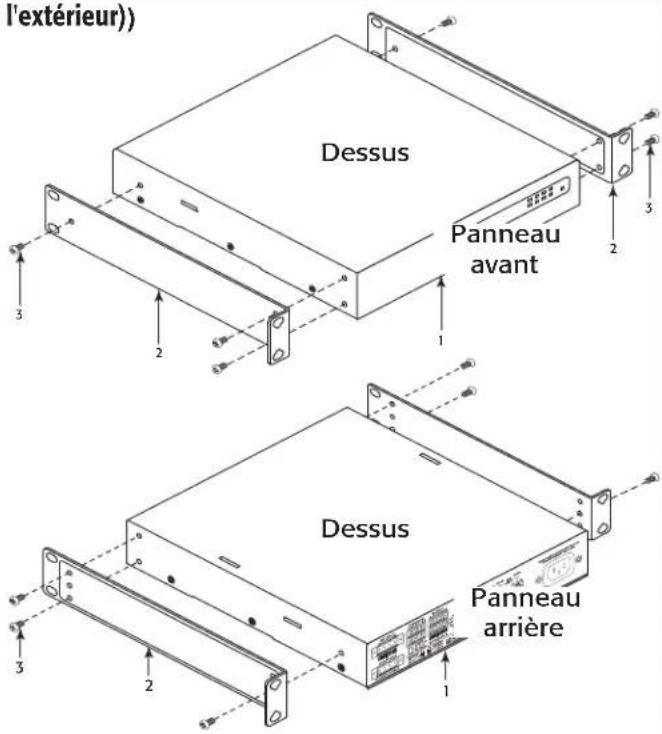

C. Demi-bâti pour un amplificateur ( avant ou arrière vers l'extérieur))

Figure 4
1. (1)

1. (2)


2. (6)


l'extérieur)) Dessus Panneau avant 1 2 3 Dessus Panneau arrière 1 2 3

• Figure 4 -

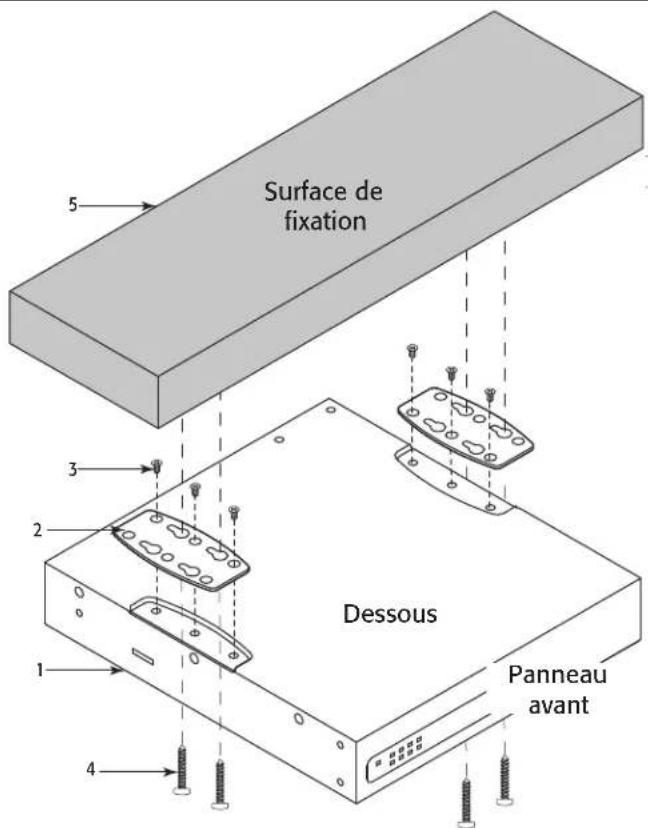

D. Sous une table ou sur un mur

Figure 5.
1. (1)

1. (2)


2. (6)


3. (4)


4. Surfa


Surface de fixation Dessous 1 2 3 4 5 Panneau avant

• Figure 5 -

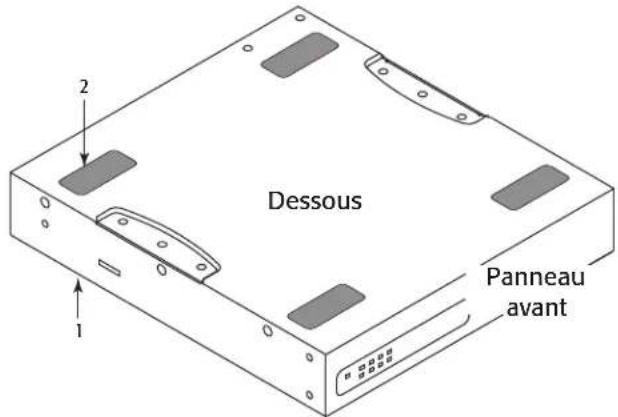

E. Indépendant sur un bureau/une table

Figure 6
1. (1)

1. (4)


2 Dessous 1 Panneau avant

• Figure 6 -

F. Installation dans un plenum

Configurer l'amplificateur conformément à l'option D Sous une table ou sur un mur.

Figure 7
1. (1)

1. (1)


Kit plenum - Adapté aux espaces de circulation d'air uniquement lorsqu'il est utilisé avec le kit plenum en option (FG-000995-00), vendu séparément.

Dessus 2 1 Panneau avant

• Figure 7 -

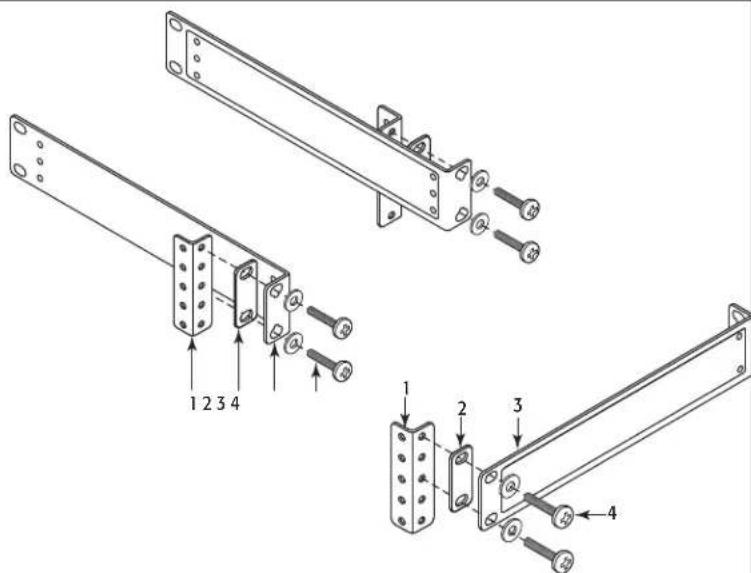

Options d'installation sur bâti

Toutes les configurations

Figure 8

En suivant les exemples présentés, n'importe quelle configurations de l'amplificateur peut être utilisée. L'exemple en bas à droite de la Figure 8 peut être inversé pour permettre l'installation d'un amplificateur sur le côté gauche.

1. Rail de Rack 19" (non fourni)

2. (2)


Option – cale pour mise a niveau avec le Q-Sys Core 110

1. (2)

2. (4)

/is et rondelles pour fixation sur Rack (non fournies)

1 2 3 4 1 2 3 4

• Figure 8 -

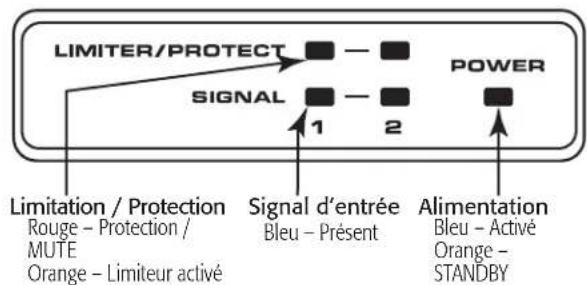

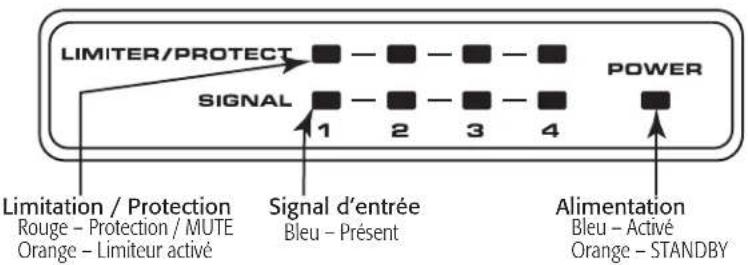

Panneau avant

2 CHANNEL AMPLIFIER SPA2

4 CHANNEL AMPLIFIER SPA4

LIMITER/PROTECT SIGNAL 1 2 3 4 POWER Limitation / Protection Rouge - Protection / MUTE Orange - Limiteur activé Signal d'entrée Bleu - Présent Alimentation Bleu - Activé Orange - STANDBY

• Figure 9 -

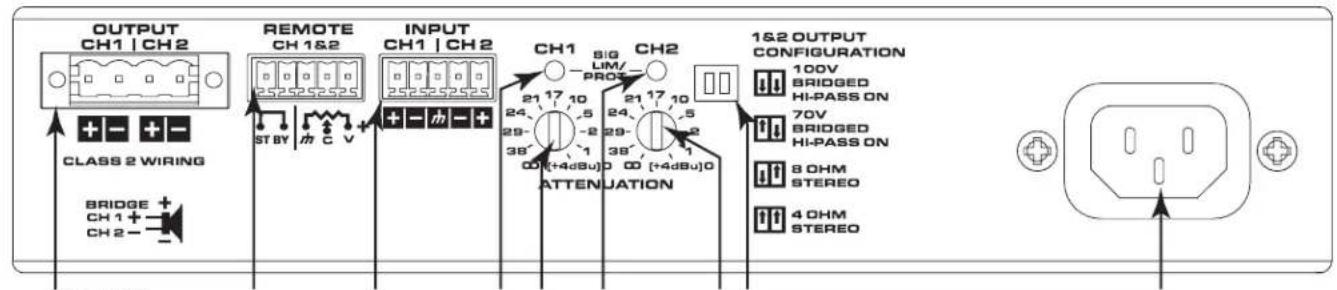

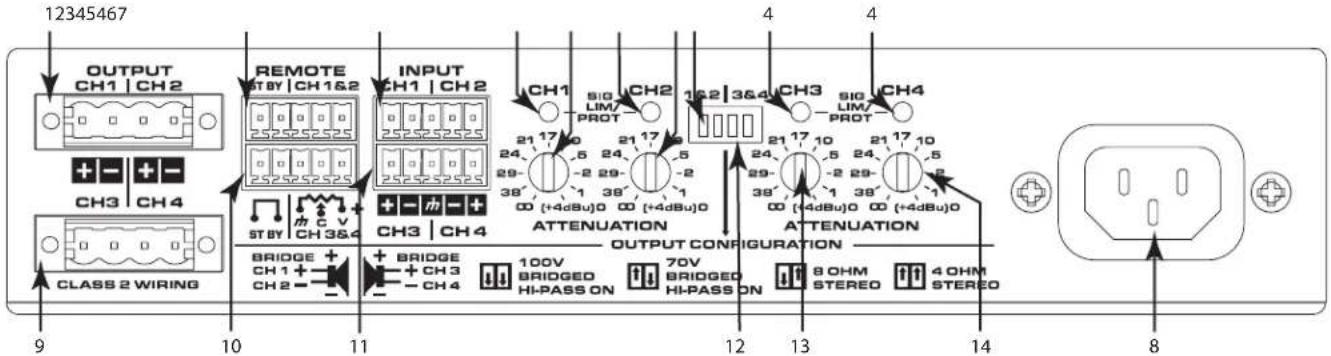

Panneau arrière

OUTPUT CH1 | CH2 CLASS 2 WIRING BRIDGE + CH 1 + CH 2 - REMOTE CH 1&2 ST BY C V INPUT CH1 | CH2 + - + - ATTENUATION CH1 21 17 10 24 5 29-2 38 1 21 17 10 24 5 29-2 38 1 ATTENUATION CH2 BIG LIM/ PROS 1&2 OUTPUT CONFIGURATION 100V BRIDGED HI-PASS ON 70V BRIDGED HI-PASS ON 8 OHM STEREO 4 OHM STEREO

123454678

12345467 OUTPUT CH1 | CH2 REMOTE ST BY | CH1&2 INPUT CH1 | CH2 CH3 CH4 CLASS 2 WIRING ST BY CH3&4 BRIDGE + CH 1 + CH 2 - BRIDGE + CH 3 - CH 4 ATTENUATION OUTPUT CONFIGURATION 100V BRIDGED HI-PASS ON 70V BRIDGED HI-PASS ON 8 OHM STEREO 4 OHM STEREO 9 10 11 12 13 14 8

• Figure 10 -

• Canaux de sortie 1 et 2

• Canaux de télécommande 1 et 2
• Canaux d'entrée 1 et 2
• Voyants d'état canaux 1 à 4

a. Vert - Niveau de signal normal
b. Orange – Surcharge/écrêtage d'entrée ou sortie ou limitation thermique
c. Rouge - Mode Limitation ou Protection
d. Rouge - Mode Limitation thermique ou Protection
e. Rouge - MUTE

1 Aucun signal pendant 10 minutes, les sorties de l'amplificateur sont mutées (voyants rouges). Aucun signal pendant 25 minutes, l'amplificateur est mis en mode STANDBY (voyants arrière éteints).

1. Commande atténuateur canal 1
2. Commande atténuateur canal 2
3. Commutateurs de configuration de mode, canaux 1 et 2
4. Prise électrique (\~)

5. Canaux de sortie 3 et 4

6. Canaux de télécommande 3 et 4

7. Canaux d'entrée 3 et 4
8. Commutateurs de configuration de mode, canaux 3 et 4
9. Commande atténuateur canal 3
10. Commande atténuateur canal 4

Branchements

Câble

IMPORTANT! Câblage classe 2

5mm 1:1

Longueur dénudée = 5 mm
NE PAS ÉTAMER!

• Figure 11 -

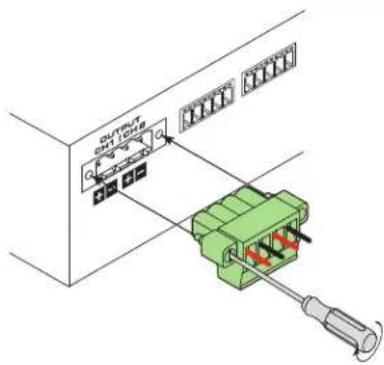

  Connecteurs de sortie

  IMPORTANT! Câblage classe 2

Figure 12 – Figure 13
SPA 2-canaux
(1)

- Figure 12 -

SPA 4-canaux
(2)

Connecteurs d'entrée

SPA 2-canaux Connecteur
Figure 14 - Figure 15
(1)

SPA 4-canaux Connecteur

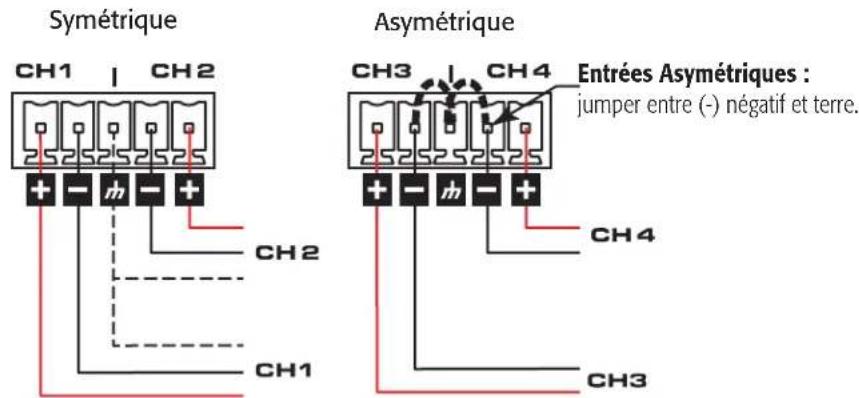

Entrées équilibrées et non équilibrées
Figure 18

Symétrique CH1 | CH2 CH2 CH1 Asymétrique CH3 | CH4 Entrées Asymétriques : jumper entre (-) négatif et terre. CH4 CH3

• Figure 18 -

Mode Stéréo

ATTENTION ! Ne brancher aucune sortie à la terre.

Mode BRIDGE 4 ou 8 Ω

ATTENTION ! Ne brancher aucune sortie à la terre.

IMPORTANT: en mode Pont 4 ou 8 Ω, utiliser les deux entrées de signal d'une paire de canaux (par exemple, entrées can. 1&2 parallèles et entrées can. 3&4 parallèles) et régler l'atténuation pour chaque paire de canaux au même niveau.

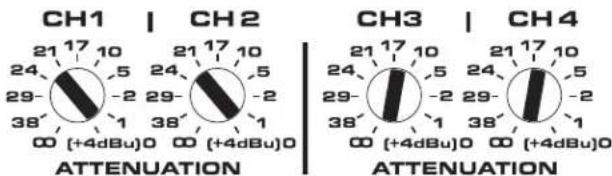

CH1 | CH2 21 17 10 24 5 24 5 29 -2 29 -2 38 1 38 1 (+4dBu)0 0 (+4dBu)0 ATTENUATION CH3 | CH4 21 17 10 24 5 24 5 29 -2 29 -2 38 1 38 1 (+4dBu)0 0 (+4dBu)0 ATTENUATION

• Figure 25 -

Mode BRIDGE 70 V / 100 V

REMARQUE : le filtre passe-haut de 80 Hz est automatiquement enclenché dans les modes 70 et 100 V pontés

Quand le potentiomètre est à la position minimum, l'amplificateur passe en mode MUTE. Sur l'amplificateur SPA 4-canaux, les commandes de niveau de la télécommande pour les canaux 1 et 2 sont indépendantes des commandes de niveau de la télécommande pour les canaux 3 et 4.

Sur le modèle SPA 4-canaux, la fermeture du commutateur STANDBY entre les deux premières broches de Ch1-Ch2 ou Ch3-Ch4 fait passer les quatre canaux en mode STANDBY.

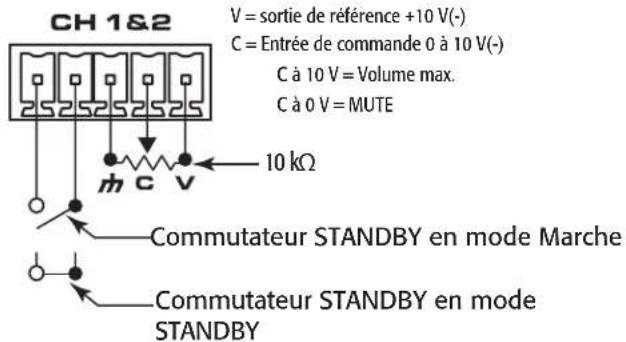

CH 1&2 V = sortie de référence +10 V(-) C = Entrée de commande 0 à 10 V(-) C à 10 V = Volume max. C à 0 V = MUTE 10 kΩ Commutateur STANDBY en mode Marche Commutateur STANDBY en mode STANDBY

• Figure 30 -

Caractéristiques techniques

	SPA2-602 canaux	SPA4-604 canaux	SPA2-2002 canaux	SPA4-100 canaux
Mode Stéréo (tous les canaux en charge)
8 Ω 60 W 60 W 200 W 100 W
4 Ω 60 W 60 W 200 W 100 W
Sorties BRIDGE (par paire de sorties bridgées)
8 Ω et 4 Ω 200 W 200 W 400 W 200 W				,
70 V 250 W 250 W		,	350 W 350 W	,
100 V 250 W 250 W		,	350 W 350 W	,
Réponse en fréquence (4 Ω et 8 Ω) 20 Hz - 20 kHz +/- 0,1 dB
Signal/bruit (20 Hz - 20 kHz) >100 dB
Sensibilité d'entrée 1,23 V (+4 dBu)
Gain à 8 Ω 25 dB 25 dB 30 dB 27 dB
Circuit de sortie Classe D
Impédance d'entrée >10k, équilibré ou non
Niveau d'entrée maximum	12,3 V (+24 dBu)
Refroidissement	Convection
Connecteurs d'entrée
SPA 2-canaux	3,5 mm Euroblock, 5 broches (vert)
SPA 4-canaux	3,5 mm Euroblock, 10 broches (vert)
Connecteurs télécommande
SPA 2-canaux	3,5 mm Euroblock, 5 broches (noir)
SPA 4-canaux	3,5 mm Euroblock, 10 broches (noir)
Connecteurs de sortie
SPA 2-canaux	Un 5 mm Euroblock, 4 broches (vert)
SPA 4-canaux	Deux 5 mm Euroblock, 4 broches (vert)
Voyants du panneau avant	POWER, SIGNAL (par canal), LIMITER/MUTE/PROTECT (par canal)
Voyants du panneau arrière	Voyant bicolore SIGNAL/LIMITER/MUTE/PROTECT (par canal)
Modes de fonctionnement configurables par l'utilisateur(4-canaux Le mode de fonctionnement peut être indépendamment configuré par paire de canaux)	Faible impédance 4 Ω et 8 Ω (fonctionnement) ouPilotage direct bridge haute impédance de systèmes audio distribués 70 V et 100 V
Entrées polyvalentes	Volume télécommande, Attente télécommande, sur connecteurs de 3,5 mm (potentiomètre 10k non inclus)
Filtre passe-haut	80 Hz auto-enclenché en modes BRIDGE 70 V et 100 V
Dimensions	43 mm x 220 mm x 241 mm
Poids net	1,6 kg (3,5 lb)	1,8 kg (4,0 lb)	1,6 kg (3,5 lb)	1,8 kg (4,0 lb)
Poids brut	2,7 kg (6 lb)	3,0 kg (6,5 lb)	2,7 kg (6 lb)	3,0 kg (6,5 lb)
Exigences d'alimentation secteur	Alimentation universelle (avec correction active du facteur de puissance), 100 - 240 V~, 50 - 60 Hz
Homologations	UL, CE, Energy Star, conformité RoHS/WEEE, FCC Classe B (émissions conduites et rayonnées), UL 2043 avec PL-KIT
Contenu du carton	Câble CEI, guide de mise en route rapide, connecteurs, Equerre de Rack 19" et fixations

1 Puissance maximum – fonction de la charge des canaux
