РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KM 3709 CLATRONIC

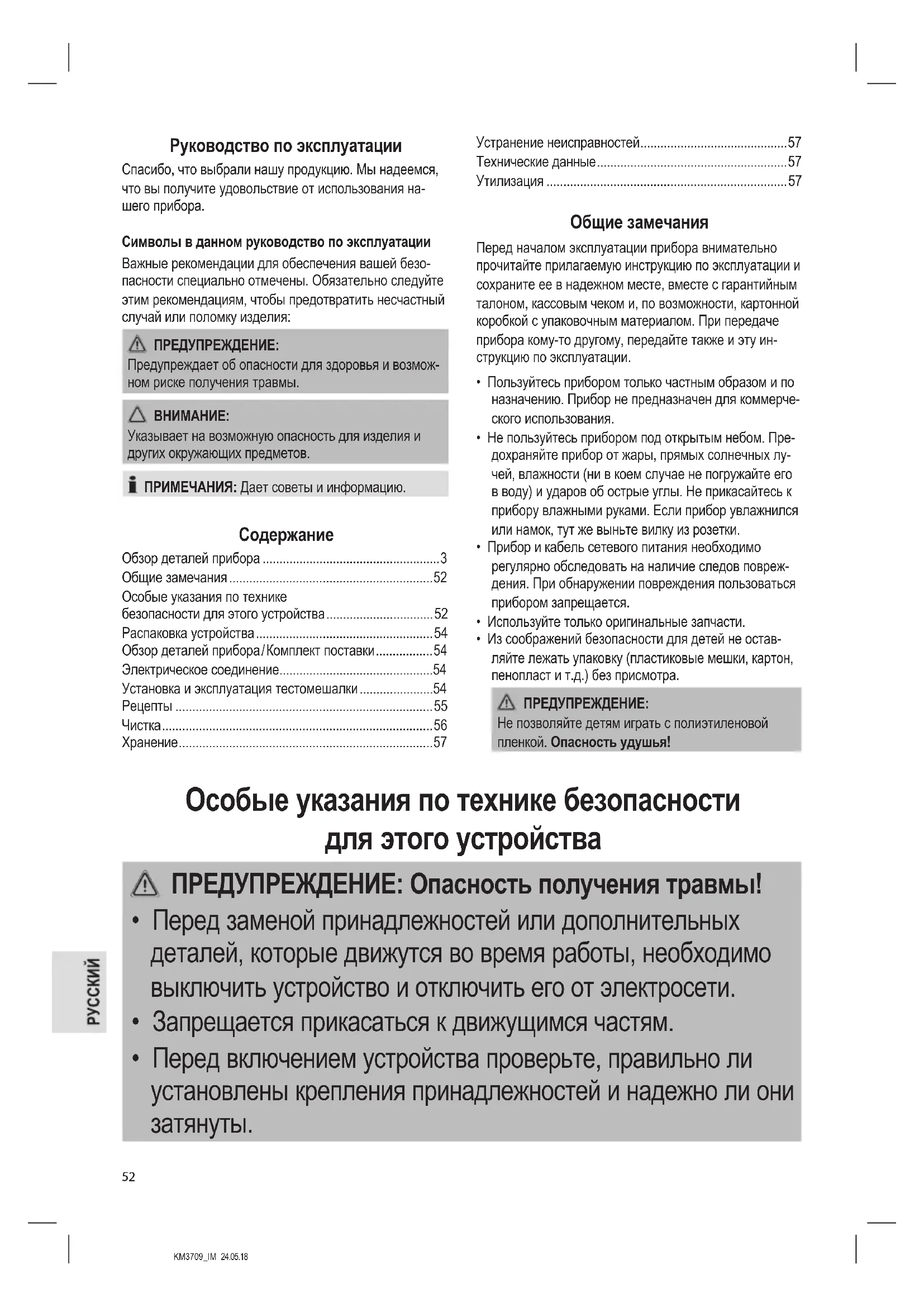

Руководство по эксплуатации Спасибо, что выбрали нашу продукцию. Мы надеемся, что вы получите удовольствие от использования на- шего прибора. Символы в данном руководство по эксплуатации Важные рекомендации для обеспечения вашей безо- пасности специально отмечены. Обязательно следуйте этим рекомендациям, чтобы предотвратить несчастный случай или поломку изделия: ПРЕДУПРЕЖДЕНИЕ: Предупреждает об опасности для здоровья и возмож- ном риске получения травмы.

Указывает на возможную опасность для изделия и других окружающих предметов. ПРИМЕЧАНИЯ: Дает советы и информацию.

• Обзор деталей прибора p. 3
• Общие замечания p. 52
• Особые указания по технике безопасности для этого устройства p. 52
• Распаковка устройства p. 54
• Обзор деталей прибора / Комплект поставки p. 54
• Электрическое соединение p. 54
• Установка и эксплуатация тестомешалки p. 54
• Рецепты p. 55
• Чистка p. 56
• Хранение p. 57
• Устранение неисправностей p. 57
• Технические данные p. 57
• Утилизация Общие замечания Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. При передаче прибора кому-то другому, передайте также и эту ин- струкцию по эксплуатации. p. 57

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерче- ского использования.

• Не пользуйтесь прибором под открытым небом. Пре- дохраняйте прибор от жары, прямых солнечных лу- чей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.

• Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреж- дения. При обнаружении повреждения пользоваться прибором запрещается.

• Используйте только оригинальные запчасти.

• Из соображений безопасности для детей не остав- ляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра. ПРЕДУПРЕЖДЕНИЕ: Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья! Особые указания по технике безопасности для этого устройства ПРЕДУПРЕЖДЕНИЕ: Опасность получения травмы!

• Перед заменой принадлежностей или дополнительных деталей, которые движутся во время работы, необходимо выключить устройство и отключить его от электросети.

• Запрещается прикасаться к движущимся частям.

• Перед включением устройства проверьте, правильно ли установлены крепления принадлежностей и надежно ли они затянуты.KM3709_IM 24.05.18

ПРЕДУПРЕЖДЕНИЕ: Опасность получения травмы!

• Всегда отключайте устройство из сети, когда с ним никто не работает, а также перед началом разборки, сборки и чистки.

• Детям запрещается пользоваться данным устройством.

• Храните прибор и его шнур в местах, недоступных для детей.

• Детям запрещается играть с прибором.

• Данное устройство может использоваться людьми c по- ниженными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, в случае если они находятся под присмотром или прошли инструктаж в отношении безопасного использования устройства и пони- мают связанные с ним опасности.

• Не пытайте отремонтировать устройство самостоятельно. Обязательно свяжитесь с авторизованным мастером. При повреждении сетевого шнура, во избежание опасности поражения электрическим током, шнур следует заменить у изготовителя, сервисного представителя или других квали- фицированных лиц.

Во время чистки запрещается погружать прибор в воду. Со- блюдайте инструкции, представленные в разделе «Чистка».

• Не меняйте состояние защитных переключателей.

• Используйте данное устройство только для обработки пище- вых продуктов. Использование устройства не по назначению может привести к травме.KM3709_IM 24.05.18

Распаковка устройства

1. Удалите упаковку устройства.

2. Удалите все упаковочные материалы, такие как

полиэтиленовая пленка, материал наполнителя, кабельные стяжки и коробки.

3. Убедитесь, что в коробке есть все компоненты.

4. Если комплект поставки неполный или заметны

механические повреждения, не включайте прибор. Сразу же верните весь комплект продавцу. ПРИМЕЧАНИЯ: На устройстве все еще могут оставаться мелкие ча- стицы и пыль, оставшиеся после производственного процесса. Рекомендуется почистить устройство, как описано в разделе «Чистка». Обзор деталей прибора / Комплект поставки 1 Поворотное плечо 2 Кожух мотора 3 Рычаг опускания / подъема плеча 4 Нажимная кнопка (импульсная работа) 5 Круглая ручка управления 6 Индикаторная лампочка работы 7 Кувшин смешивания 8 Защитная крышка от разбрызгивания 9 Венчик 10 Крюк замешивания 11 Крюк перемешивания 12 Защитный диск Электрическое соединение Проверьте, что используемое напряжение электро- питания соответствует напряжению прибора. См. на этикетке номиналов подробные технические характе-

Установка и эксплуатация тестомешалки ПРИМЕЧАНИЯ: Включайте устройство только с установленным на место кувшином смешивания!

1. Открытие поворотного плеча: Поверните рычаг в

и удерживайте его в этом положении. Рукой переместите поворотное плечо в верхнее положение и отпустите рычаг.

2. Если нужен брызговик, подсоедините его снизу

к поворотному рукаву. Удерживайте брызговик (8) таким образом, чтобы отверстие для заполнения располагалось напротив вас. На дне поворотного рукава находятся два углубления, спереди и сзади. Вставьте щит против брызг с его направляющими выступами в эти углубления. Поверните щит против брызг в направлении LOCK для его фиксации.

3. Для применения крюка замешивания (10) или

перемешивания (11) сначала установите защитный диск. Он предотвратить контакт теста с приводным

Держите диск как чашу. Вставьте крюка замешива- ния (10) или перемешивания (11) снизу в паз отвер- стия диска и затяните поворотом на четверть влево.

4. Применение приспособления:

В верхней части насадки можно увидеть углубление для приводного вала) и паз для шпинделя. Вставьте на- садку на приводной вал. При- давите и в это же время по- верните насадку против часовой стрелки для того, чтобы фиксатор приводного вала зажал насадку.

5. Кувшин смешивания: Установите кувшин смешива-

ния в его держатель. Поверните кувшин до упора в направлении LOCK, показанном на корпусе.

6. Наполните кувшин смешивания продуктами.

ПРИМЕЧАНИЯ: При замешивании вязкого теста не закладывайте в чашу для смешивания сразу все ингредиенты. Начните замешивание с муки, сахара и яиц. Медленно добавляйте жидкость в процессе смешивания.

7. Убедитесь, что круглая ручка управления находится

8. Надежно удерживайте поворотное плечо. Поверните

рычаг в положение и удерживайте его в этом по- ложении. Одновременно медленно опустите рычаг вручную. Отпустите рычаг.

9. Вставьте вилку питания в подходящую розетку.

10. Выберите скорость по таблице ниже.

Таблица типов теста и инструментов Тип теста Насадка Положения на круглой ручке

Тяжелое тесто (например, хлебное или

замешивания MIN MAX макс. 1,5 кг 3 - 5 минутыKM3709_IM 24.05.18

Тип теста Насадка Положения на круглой ручке

Тесто средней плотности (например, взбитое тесто для торта)

перемешивания MIN MAX мин. 0,5 кг макс. 3,5 кг

Легкое тесто (например, вафли или пончики,

MIN MAX мин. 500 мл макс. 3,5 литр

Крем Венчик MIN MAX мин. 200 ml макс. 1 литр

Яичные белки Венчик MIN MAX

• После включения прибора загорится индикаторная лампочка работы.

• Кратковременная работа Короткое время работы: Если тесто тяжелое, не используйте при- бор более 5 минут; делайте перерывы на 10 минут, чтобы дать ему остыть.

• Нажимная кнопка (импульсная работа): Крат- ковременно включайте мотор на самую высокую скорость, удерживая включенной нажимную кнопку (4). Импульсный режим ПРЕДУПРЕЖДЕНИЕ: Опасность получения травмы!

• Всегда устанавливайте круглую ручку управления в положение MIN, если нужно прервать работу устройства.

• Извлеките вилку питания для замены насадки.

• Дождитесь, пока насадка полностью остановится!

• Если активировать рычаг во время работы устрой- ства, чтобы поднять плечо, защитный переключа- тель отключит мотор.

• Двигатель снова заработает, как только Вы опять опустите поворотный рукав! Завершение работы и снятие кувшина для смеши-

1. После использования устройства установите кру-

глую ручку управления в положение MIN. Извлеките вилку питания.

2. Поверните рычаг в положение

и удерживайте его в этом положении. Рукой переместите поворотное плечо в верхнее положение и отпустите рычаг.

4. Если используете защиту от разбрызгивания, для ее

снятия поверните ее против часовой стрелки.

5. Резко поверните миску для смешивания против

часовой стрелки, чтобы ее снять.

6. Используя лопатку, извлеките приготовленное тесто

из кувшина для смешивания.

7. Очистите все использовавшиеся компоненты, как

указано в разделе «Чистка».

Смесь для бисквитов (основной рецепт) Положение 2 - 3 Ингредиенты: 250 г мягкого масла или маргарина, 250 г сахара, 1 паке- тик ванильного сахара или 1 пакетик лимонного арома- тизатора, 1 щепотка соли, 4 яйца, 500 г пшеничной муки, 1 пакетик разрыхлителя, примерно ⅛ литра молока.

Поместите пшеничную муку с другими ингредиентами в кувшин смешивания, перемешивайте крюком для смешивания 30 секунд в положении 2, затем примерно 3 минуты в положении 3. Смажьте форму или выложите ее кулинарной бумагой, заполните тестом и выпекайте. Проверьте готовность перед тем, как вынуть блюдо из духовки: проткните заостренной деревянной палочкой в центре. Если на палочке нет теста, значит выпечка готова. Уложите выпечку на кухонную решетку для

Обычная духовка: Место для противня: 2 Нагрев: Электрическая духовка с нагре- вов внизу и вверху 175 - 200 °C, газовая духовка: скорость 2 - 3 Время выпечки: 50 - 60 минутKM3709_IM 24.05.18

Можно менять этот рецепт по своему вкусу, например добавив 100 г изюма, или 100 г орехов или 100 г тертого шоколада. Нет предела воображению. Булочки с льняными семечками Положение 1 - 2 Ингредиенты:

500 - 550 г пшеничной муки, 50 г семян льна, ⅜ литра

воды, 1 кубик дрожжей (40 г), 100 г нежирной сычужной закваски (хорошо просушенной), 1 чайная ложка соли. Для смачивания: 2 столовые ложки воды

Замочите семена льна в ⅛ литра теплой воды. Поме- стите оставшуюся теплую воду (¼ литра) в кувшин сме- шивания, насыпьте дрожжи, добавьте сычужную заква- ску и хорошо перемешайте крюком для замешивания в положении 1. Дрожжи должны полностью раствориться. Поместите муку с замоченными семенами льна и солью в кувшин смешивания. Замешивайте в положении 1, затем переключитесь в положение 2 и замешивайте еще от 3 до 5 минут. Накройте тесто и поместите его в теплое место на 45 - 60 минут. Снова замешивайте, извлеките из кувшина смешивания и разделите на 16 булочек. Уложите в противень кулинарную бумагу. Поместите на нее булочки, дайте им 15 минут, чтобы подняться, смажьте теплой водой и выпекайте. Обычная духовка: Место для противня: 2 Нагрев: Электрическая духовка: Нагрев внизу и вверху 200 - 220 °C (прогреть 5 минут), газовая духовка: Скорость 2 - 3 Время выпечки: 30 - 40 минут Шоколадный крем Положение 4 Ингредиенты: 200 мл сметаны, 150 г темного шоколада, 3 яйца,

50 - 60 г сахара, 1 щепотка соли, 1 пакетик ванильного

сахара, 1 столовая ложка коньяка или рома, шоколад- ная стружка.

Взбивайте ингредиенты в кувшине смешивания вен- чиком, извлеките их из кувшина и храните на холоде. Растопите шоколад согласно инструкции на упаковке или нагревайте его 3 минуты в микроволновой печи при 600 Вт. Тем временем, взбейте в кувшине для смеши- вания в положении 4 до появления пены яйца, сахар, ванильный сахар, соль, коньяк или ром. Добавьте и равномерно перемешайте растопленную шоколадную глазурь в положении 4. Оставьте некоторое количество взбитого крема для украшения. Добавьте оставшийся крем к перемешиваемой массе и кратковременно сме- шайте все в импульсном режиме. Украсьте шоколадным кремом и подавайте охлажденным.

• Перед очисткой всегда извлекайте вилку питания.

• Не погружайте устройство в воду для очистки. Это может привести к поражению электрическим током или пожару.

• Не используйте металлическую щетку или иные абразивные чистящие средства для очистки.

• Не используйте агрессивные или абразивные чистящие средства. Кожух мотора Кожух следует чистить только с помощью влажной ткани, добавив немного жидкости для мытья посуды. Кувшин для смешивания, защитная крышка от разбрызгивания, защитный диск, насадки для взби- вания и смешивания

Насадки нельзя мыть в посудомоечной машине. Нагрев и агрессивные чистящие средства могут деформировать или обесцветить насадки.

• Детали устройства, соприкасавшиеся с пищевыми продуктами, можно прополоскать водой.

• Хорошо просушите все компоненты перед повтор- ным подключением к прибору.KM3709_IM 24.05.18

• Очистите устройство в соответствии с инструкциями. Дайте принадлежностям полностью высохнуть.

• Если вы хотите продлить срок службы устройства, рекомендуется хранить его в оригинальной упаковке.

• Всегда храните устройство в недоступном для детей, хорошо проветриваемом и сухом месте. Устранение неисправностей

Нет электропита- ния прибора. Проверьте розетку с помощью другого устройства.

предохранитель. Поворотное плечо не фиксируется в самом нижнем

Защитный пере- ключатель предот- вращает работу. Нажмите рычаг вверх и одновре- менно опустите поворотное плечо до его фиксации. Прибор неиспра-

Обратитесь в наш сервисный центр или к специалисту. Технические данные Модель: ................................................................... KM 3709 Электропитание: .....................................220 - 240 В~, 50 Гц Потребляемая мощность: ....................................... 1000 Вт Класс защиты: .................................................................... Вес нетто: ........................................................прибл. 3,50 кг Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки

Данное устройство было протестировано в соответ- ствии со всеми текущими директивами ЕС, такими как директивы по электромагнитной совместимости и низкому напряжению, и сконструировано в соответствии с последними правилами по технике безопасности.

Значение символа «корзина» Защита окружающей среды: не допускается утилизация электроприборов вместе с бы- товыми отходами. Утилизация устаревшей техники и неис- правных электроприборов производится в городских приёмных пунктах. Не допускайте неправильной утилизации отходов. Это наносит вред окружающей среде и оказывает негатив- ное воздействие на здоровье людей. Оказывайте содействие программе утилизации и дру- гим формам переработки электронной и электрической

Информацию о пунктах утилизации бытовой техники можно получить в местных органах власти.KM3709_IM 24.05.18
