РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X702DF ALPINE

КРАТКОЕ СПРАВОЧНОЕ РУКОВОДСТВО

SKRÓCONA INSTRUKCJA DLA UŻYTKOWNIKA

Made for

iPod iPhone

Works with

Apple CarPlay

Bluetooth®

androidauto

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

DAB+

Приступая к работе....4

Функция "Избранное"......6

Добавление элементов ....6

Android Auto (приобретается дополнительно)......7

Apple CarPlay (приобретается дополнительно)....7

Приложение Alpine Connect (приобретается дополнительно) (только X902D/X802D-U/INE-W710D)....7

Работа с радио/RDS....8

Работа с DAB/DAB+/DMB....9

Работа с флэш-накопителем USB (приобретается дополнительно) ....10

Работа с устройством HDMI (DVD-проигрывателем) (приобретается дополнительно)....11

Работа с iPod/iPhone (приобретается дополнительно) .....12

Функция телефона "Свободные руки"....13

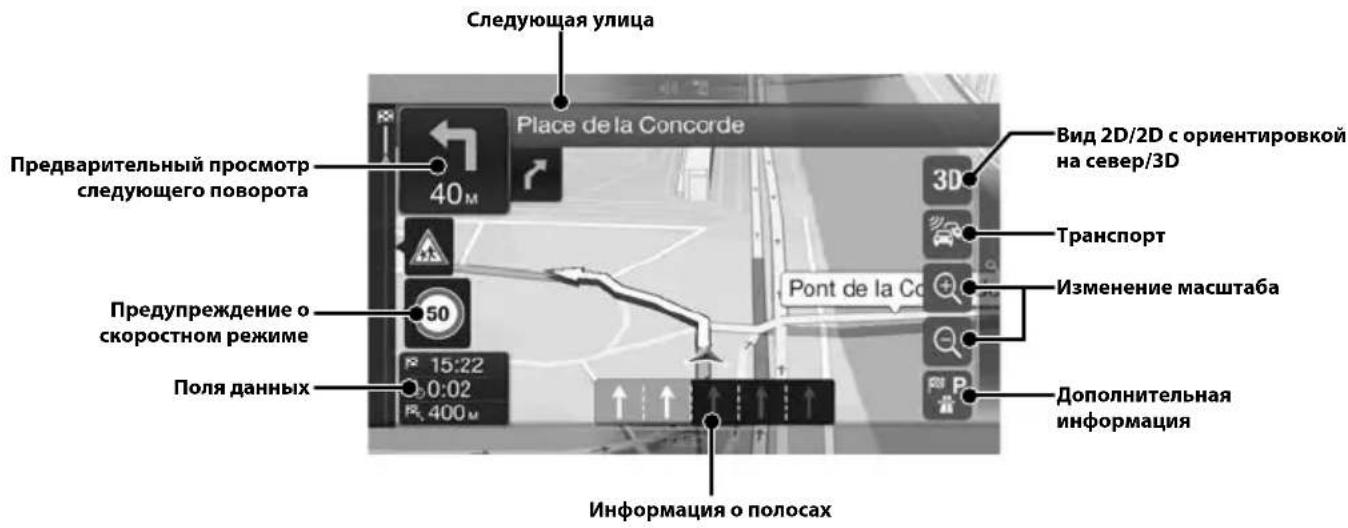

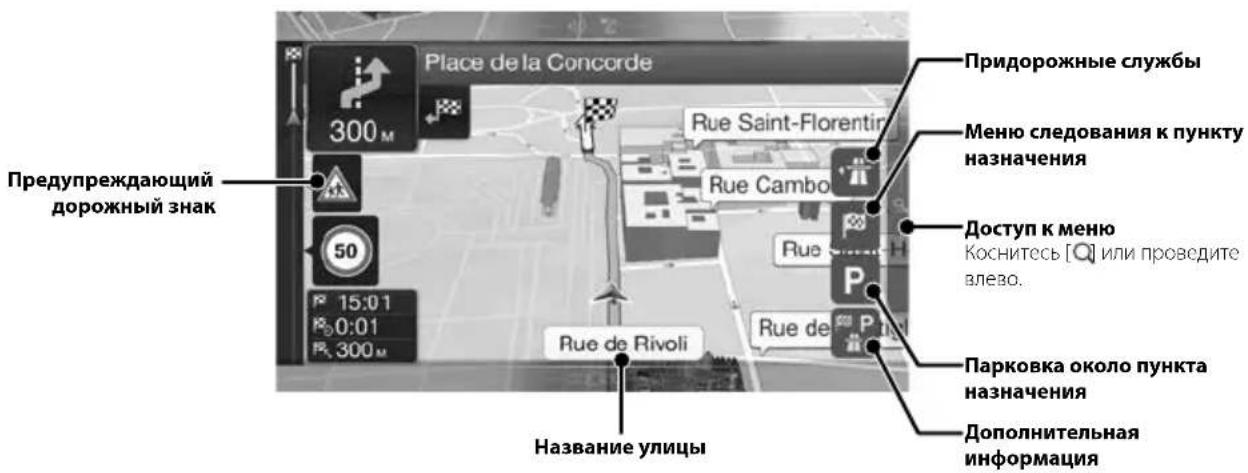

Функции карт (только X902D/X802D-U/INE-W710D) 14

Меню навигаци (только X902D/X802D-U/INE-W710D) 15

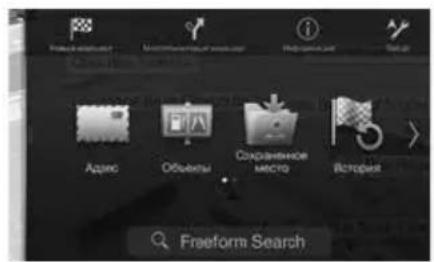

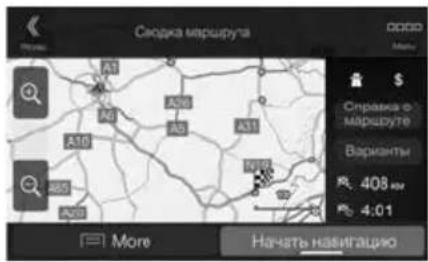

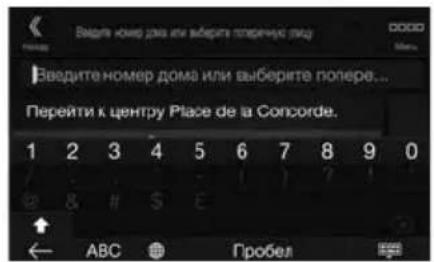

Установка пункта назначения (только X902D/X802D-U/INE-W710D)......16

Технические характеристики....17

ВАЖНО

Запишите серийный номер своего устройства в предоставленном далее месте и сохраните его для дальнейшего использования.

СЕРИЙНЫЙ НОМЕР:

СЕРИЙНЫЙ НОМЕР ISO: AL

ДАТА УСТАНОВКИ:

КТО УСТАНАВЛИВАЛ:

МЕСТО ПРИОБРЕТЕНИЯ:

Подробную информацию о всех функциях см. в "Руководстве пользователя", записанном на прилагаемом компакт-диске. (Так как это информационный CD-диск, его нельзя использовать для воспроизведения музыки или изображений на проигрывателе.) При необходимости дилер ALPINE всегда сможет предоставить вам печатную версию "Руководства пользователя", записанного на компакт-диске.

ПРЕДУПРЕЖДЕНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или смертельному исходу.

УСТАНАВЛИВАЙТЕ ДАННЫЙ ПРОДУКТ ТАКИМ ОБРАЗОМ, ЧТОБЫ ВОДИТЕЛЬ НЕ МОГ ВИДЕТЬ ЭКРАН, ЕСЛИ АВТОМОБИЛЬ НЕ ОСТАНОВЛЕН И НЕ ЗАДЕЙСТВОВАН СТОЯНОЧНЫЙ ТОРМОЗ.

Просмотр водителем телевизионных программ или видео в процессе вождения опасен. Неправильная установка этого продукта позволяет водителю просматривать телевизионные программы или видео в процессе вождения. Это может отвлечь водителя от управления автомобилем и привести к несчастному случаю. Водитель или пассажиры могут получить серьезные травмы.

НЕ ПРОСМАТРИВАЙТЕ ВИДЕО ВО ВРЕМЯ УПРАВЛЕНИЯ АВТОМОБИЛЕМ.

Просмотр видео может отвлечь водителя от управления автомобилем и привести к несчастному случаю.

НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ.

Любые действия, отвлекающие внимание на продолжительный срок, должны выполняться только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение этого требования может привести к аварии.

НЕ СЛЕДУЙТЕ ПРЕДЛОЖЕНИЯМ МАРШРУТА, ЕСЛИ НАВИГАЦИОННАЯ СИСТЕМА ПРЕДЛОЖИТ ВЫПОЛНИТЬ НЕБЕЗОПАСНЫЙ ИЛИ ЗАПРЕЩЕННЫЙ МАНЕВР, А ТАКЖЕ В СЛУЧАЯХ, ЕСЛИ ПРЕДЛОЖЕННЫЙ МАРШРУТ ОКАЖЕТСЯ ПОТЕНЦИАЛЬНО ОПАСНЫМ ИЛИ ПРИВЕДЕТ В ОПАСНУЮ ЗОНУ.

Не следует полностью полагаться на данное устройство, заменяя им собственные решения. Любые предложения маршрута данной системы не должны замещать любые местные правила дорожного движения или собственное решение и/или безопасную манеру вождения.

ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ.

Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и дорожные предупредительные сигналы (при пересечении ж/д путей и т.д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА.

КАК МОЖНО МЕНЬШЕ ОТВЛЕКАЙТЕСЬ НА ПРОСМОТР ДИСПЛЕЯ ВО ВРЕМЯ ВОЖДЕНИЯ.

Просмотр экрана может отвлечь водителя от управления автомобилем и привести к несчастному случаю.

НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ.

Это может вызывать аварийную ситуацию, возгорание или удар электрическим током.

ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ПИТАНИЕМ БОРТОВОЙ СЕТИ +12 ВОЛЬТ И ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА КУЗОВ АВТОМОБИЛЯ.

(В случае сомнений проконсультируйтесь у своего дилера.)

Несоблюдение этого требования может привести к возникновению огня и т.п.

ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК БАТАРЕИ, В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ.

Глотание таких объектов может нанести серьезную травму. Если ребенок проглотил подобный объект, немедленно обратитесь к врачу.

ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.

Несоблюдение этого требования может привести к возгоранию и поражению электрическим током.

НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА.

В противном случае возможен нагрев внутренних деталей, который может привести к возгоранию.

ИСПОЛЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В.

Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам.

ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ.

Неправильное подключение может привести к возгоранию или повреждению продукта.

ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ.

Несоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого замыкация.

НЕ ДОПУСКАЙТЕ СПЛЕТЕНИЯ КАБЕЛЕЙ С НАХОДЯЩИМИСЯ РЯДОМ ПРЕДМЕТАМИ.

Проводку и кабели необходимо разместить в соответствии с указаниями в руководстве, чтобы избежать возможных препятствий и помех во время вождения. Кабели и проводка, которая блокирует доступ к рулевому колесу, рычагу переключения передач, педали тормоза и т.д., могут стать причиной опасной ситуации за рулем.

НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ.

Никогда не срезайте кабельную изоляцию для подключения питания к другому оборудованию. В противном случае будет превышена допустимая нагрузка по току для данного провода, и в результате возможно возгорание и поражение электрическим током.

НЕ ПОВРЕДИТЕ ТРУБКИ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ ОТВЕРСТИЙ.

При сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию.

НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ.

Болты или гайки из тормозной системы или системы рулевого управления (или любой другой связанной с безопасностью системы) или баков НИКОГДА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и стать причиной возгорания.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ.

В противном случае устройство может создать помехи для переднего обзора или затруднить движение, что может привести к серьезной аварии.

ВНИМАНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или выходу из строя продукта.

ПРИ ВОЗНИКНОВЕНИИ ПРОБЛЕМ НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА.

В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для ремонта.

ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ.

Для прокладки проводов и установки данного устройства требуются специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения работы всегда обращайтесь к дилеру, у которого был приобретен этот продукт.

ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ.

Используйте только специфицированные вспомогательные компоненты. Использование непредусмотренных компонентов может вызвать внутренние повреждения устройства или стать причиной его ненадежной установки. В результате может нарушиться крепление таких компонентов, приводя к возникновению опасности или сбою продукта.

ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ.

Прокладывайте кабели и проводку далеко от движущихся частей (например, направляющих сиденья) и острых или заостренных краев. Это позволяет предотвратить защемление или зажатие проводов. Если провода проходит через металлическое отверстие, используйте резиновое уплотнительное кольца, чтобы предотвратить повреждение изоляции металлическим краем отверстия.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ.

Избегайте устанавливать устройство в местах с высоким уровнем влажности или запыленности. Проникающие в устройство влага и пыль могут вызвать его неисправность.

Приступая к работе

Расположение элементов управления

Внешний вид экранов, используемых в руководстве пользователя, может отличаться от реальных экранов.

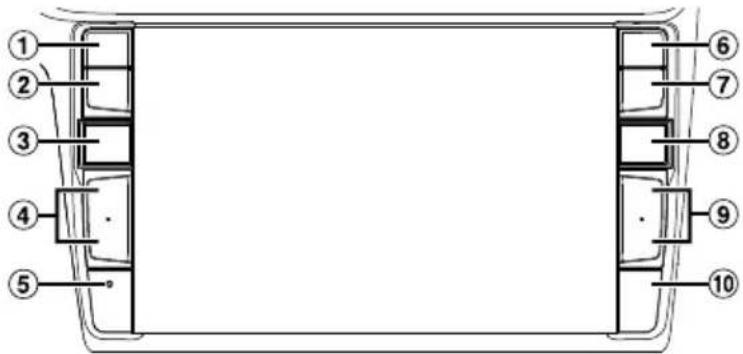

■ Модель X902D/i902D

① Кнопка 🖼 или VOICE

В зависимости от подключенного смартфона нажмите эту кнопку для вызова функции Siri или перехода в режим распознавания голоса.

② Кнопка (MUTE)

Нажмите, чтобы включить/выключить режим отключения звука.

③ Кнопка ♪ (AUDIO)/(Избранное)

Отображение экрана аудио/видео. Если экран аудио/видео уже отображается, будет выполнена смена источника.

Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы перейти к экрану "Избранное".

④ Кнопка + + или ∧ (UP/DOWN)

Регулировка громкости.

⑤ Кнопка RESET

Восстановление системы этого устройства.

⑥ Кнопка 📋 (PHONE) (только для модели X902D/i902D)

Отображает экран меню телефона.

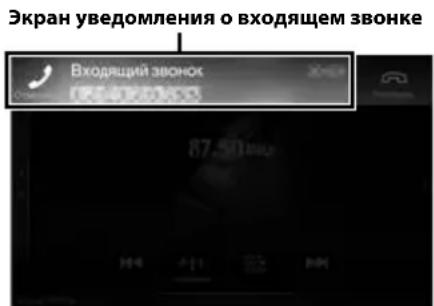

Нажмите для начала разговора при поступлении вызова.

⑦ Кнопка MENU/ (отключение питания)

Переключение на экран меню.

Нажмите и удерживайте эту кнопку не менее 5 секунд, чтобы отключить питание.

⑧ Кнопка ⚠ (NAV)

Модель X902D/X802D-U/INE-W710D:

Открытие экрана с картой навигации.

Нажмите еще раз, чтобы перейти к экрану меню навигации.

Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы перейти на экран маршрутов "Домой".

(Если параметр "Дом" еще не установлен, отобразится экран установки параметра "Дом".)

Для получения дополнительной информации о работе системы навигации см. "Руководство пользователя системы навигации" на диске CD-ROM.

Вызов карты с подключенного смартфона.

Доступность этой функции зависит от смартфона.

⑨ Кнопка ▶▶▶▶▶

Нажмите, чтобы перейти по списку радиостанций вниз/вверх в режиме радио или чтобы перейти вниз/вверх по списку дорожек, глав и т. д. в другом источнике аудио/видео.

⑩ Датчик ДУ

Направьте передатчик пульта дистанционного управления на датчик ДУ с расстояния до 2 метров.

⑪ Микрофон (только для моделей X802D-U/INE-W710D/iLX-702D)

Используется в режимах "Свободные руки" или голосового управления.

Включение (On) и выключение (Off) питания

1 Поверните ключ зажигания в положение ACC или ON.

Система включится.

2 Нажмите и удерживайте кнопку MENU в течение не менее 5 секунд, чтобы выключить устройство.

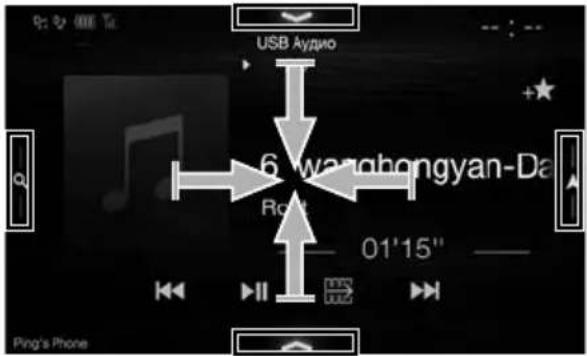

Переключение экрана источников звука на необходимый экран

Можно переключить экран источников звука на необходимый экран, коснувшись значка на одном из четырех краев экрана или перетащив экран по вертикали или горизонтали.

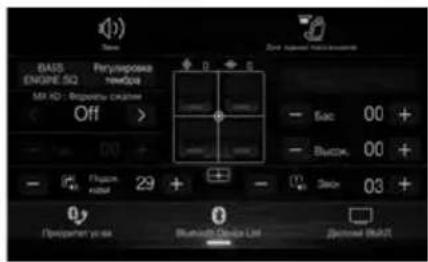

Экран настройки быстрого вызова

BASSE ENGINE SQ Pent Persece newUp MX HD - Bapuera Cakulera Off > - 6ac 00 + - 8000 00 + - 29 30+ 03 + 0y Preparation year Bluetooth GHz List Bluetooth GHz

Можно установить настройку звука или систему для задних пассажиров.

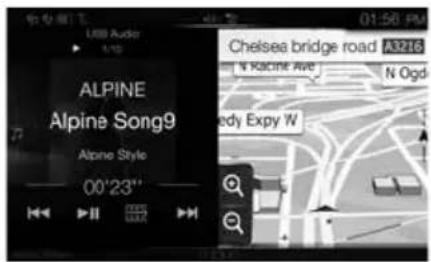

Двойной экран (только X902D/X802D-U/INE-W710D)

ALPINE Alpine Song9 Alpine Style 00'23" Chelsea bridge road A3216 N Racine Ave N Ogd Medy Expy W

На двойном экране можно переключаться между отображаемыми экранами.

Экран источников звука (USB Аудио)

USB Audio 6 Wanghongyan-Da Roll 01'15" Ping's Phone

Кнопка предварительной настройки или экран режима быстрого поиска*

concert 001.mp3 6 wangho... children.mp3 if.mp3 new year ... wanghongyan-Dan Root —— 01'25" ——

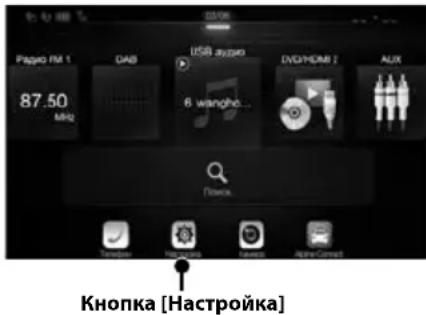

На экране меню можно выполнять настройки.

Функция "Избранное"

Данное устройство позволяет получать простой доступ к функциям, добавляя на экран "Избранное" часто используемые элементы, например источник звука, функцию поиска навигации и т.д. Это позволяет быстро выбрать нужный элемент.

1 Нажмите и удерживайте кнопку ♪/(Избранное) не менее 2 секунд.

Отобразится экран "Избранное".

■ Пример экрана "Избранное"

Избранное Редатир. АЭС Быстрый... Радио FM 1 87.50MHz USB аудио 15911109... Ping's Pho... Кафе, бар Аэропорт Грузовик НСМКЕТУД

① Переход на экран "Редактир." для добавления элементов или изменения названий.
② Элементы, добавленные на экран "Избранное"
③ Указание положения отображаемого в настоящий момент экрана "Избранное".

Проведите влево или вправо, чтобы сменить страницу. Можно добавить до 6 страниц.

Руководство пользователя Добавление элементов

Добавление элементов

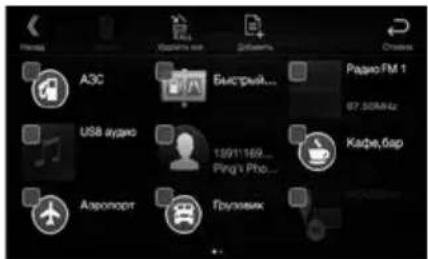

1 Коснитесь [ ] (Редактир.).

Отобразится флажок в верхней левой области значка добавления и произойдет переключение в режим "Редактир.".

Недр Радио FM 1 07:50AM42 АЗС Быстрый... Кафе,бар USB audio 109/1169... Ping's Pho... Аэропорт Грузовик

2 Коснитесь [ ] (Добавить).

Отобразятся добавляемые элементы (категории).

3 Коснитесь требуемого элемента, чтобы добавить его (категория).

Добавить в Избранное Аудио/Видео > Навигация > Телефон >

4 Выберите требуемый элемент, чтобы добавить его.

Для получения дополнительной информации о добавляемых элементах см. раздел "Редактирование экрана "Избранное" в руководстве пользователя.

• Можно добавить до 54 элементов.
• Добавить элемент более одного раза не удастся.

5 После завершения редактирования коснитесь [《(Назад).

6 После отображения подтверждающей надписи коснитесь [ОК].

7 Редактирование будет завершено и произойдет переход к экрану "Избранное".

- Если во время редактирования коснуться [ ] (Отмена), произойдет переход к предыдущему экрану редактирования элементов экрана "Избранное".

Android Auto (приобретается дополнительно)

Android Auto помогает пользоваться приложениями на телефоне, когда вы в дороге. Ориентируйтесь по Картам Google, включайте списки воспроизведения, слушайте подкасты и т. д.

Прежде чем продолжить, загрузите приложение Android Auto из магазина Google Play. Подключите телефон Android, чтобы использовать Android Auto.

1 Нажмите кнопку MENU.

Отобразится экран меню.

2 Коснитесь [Android Auto].

Отобразится экран Android Auto.

- Для получения дополнительной информации о работе приложения Android Auto см. раздел "Android Auto" в руководстве пользователя (CD-ROM).

Руководство пользователя Apple CarPlay (приобретается дополнительно)

Apple CarPlay (приобретается дополнительно)

Приложение Apple CarPlay делает более эффективным и безопасным применение устройства iPhone в автомобиле. С помощью приложения Apple CarPlay во время вождения можно выбрать необходимые элементы с устройства iPhone и передать их непосредственно на данное устройство. Можно прокладывать маршрут, делать телефонные звонки, посылать и получать сообщения, а также слушать музыку и при этом оставаться сосредоточенным на дороге. Просто подключите свой iPhone к данному устройству отправляйтесь в путь.

Подробные сведения см. в справочнике владельца на компакт-диске.

Нажмите или VOICE для активации функции Siri устройства iPhone.

Используя функцию Siri на iPhone, можно осуществлять звонки, слушать музыку и многое другое. Функцией Apple CarPlay можно также управлять через сенсорный экран.

Руководство пользователя

Приложение Alpine Connect (приобретается дополнительно) (только X902D/X802D-U/INE-W710D)

Приложение Alpine Connect (приобретается дополнительно) (только X902D/X802D-U/INE-W710D)

Загрузите на свой смартфон приложение с поддержкой Alpine Connect и вы сможете управлять им с помощью данного устройства. Приложение Alpine Connect можно загрузить из магазина Apple App Store; пользователи Android могут загрузить его из Google Play. За дополнительной информацией обращайтесь к своему дилеру Alpine.

Перед выполнением данных операций установите для параметра "Настройка подключения" или Alpine Connect значение USB (iPhone) или Bluetooth (Android) в зависимости от подключенного смартфона.

1 Откройте приложение Alpine Connect.
2 Затем подключите смартфон к данному устройству.
3 Нажмите кнопку MENU.
Отобразится экран меню.
4 Коснитесь [Alpine Connect].
Отобразится экран выбора приложения Alpine Connect App.
5 Выберите требуемое приложение.

Отобразится экран выбранного приложения.

Сервис потокового воспроизведения музыки Spotify не связан с компанией Alpine. Дополнительные сведения см. на веб-сайте http://www.spotify.com.

Для устройств iPhone и Android разработано приложение Spotify. Сведения о совместимости см. на веб-сайте https://support.spotify.com/.

Чтобы пользоваться сервисом Spotify, вначале загрузите на свое устройство iPhone или Android приложение Spotify из онлайн-магазин iTunes App Store или Google Play™. В приложении или прямо на веб-сайте spotify.com выберите бесплатную или премиальную (платную) учетную запись. Премиальная учетная запись поддерживает дополнительные функции, например прослушивание без подключения к сети.

• Это изделие содержит программное обеспечение Spotify, в отношении которого действуют представленные третьими сторонами лицензии. Ознакомиться с ними можно на следующей странице: www.spotify.com/connect/third-party-licenses.
• Страны и регионы, где можно использовать программное обеспечение Spotify, перечислены на веб-странице https://www.spotify.com/us/select-your-country/.

Руководство пользователя Радио/RDS

Работа с радио/RDS

Кнопка предварительной настройки Короткое касание отобразит предварительно настроенные станции. Коснитесь и удерживайте в течение не менее 2 секунд, чтобы запомнить текущую станцию и добавить ее в список предварительно настроенных. Экран режима предварительной настройки P1 87.50 MHz P2 90.10 MHz P3 98.10 MHz P4 106.10 MHz P5 108.00 MHz P6 87.50 MHz Alpine iPhone Кнопка поиска PTY Проведите вправо, чтобы перейти к экрану списка PTY. Кнопка режима предварительной настройки Коснитесь или проведите вправо, чтобы перейти к экрану режима предварительной настройки. Индикатор RDS 87.50 MHz Информационный экран Ping's Phone Увеличение частоты Смена функциональной кнопки Уменьшение частоты Переключение режима настройки Входная радиочастота Переключение текстовой информации Изменение диапазона Включение/выключение режима PRIORITY NEWS Автоматическое запоминание станций Включение/выключение режима приема информации о ситуации на дорогах

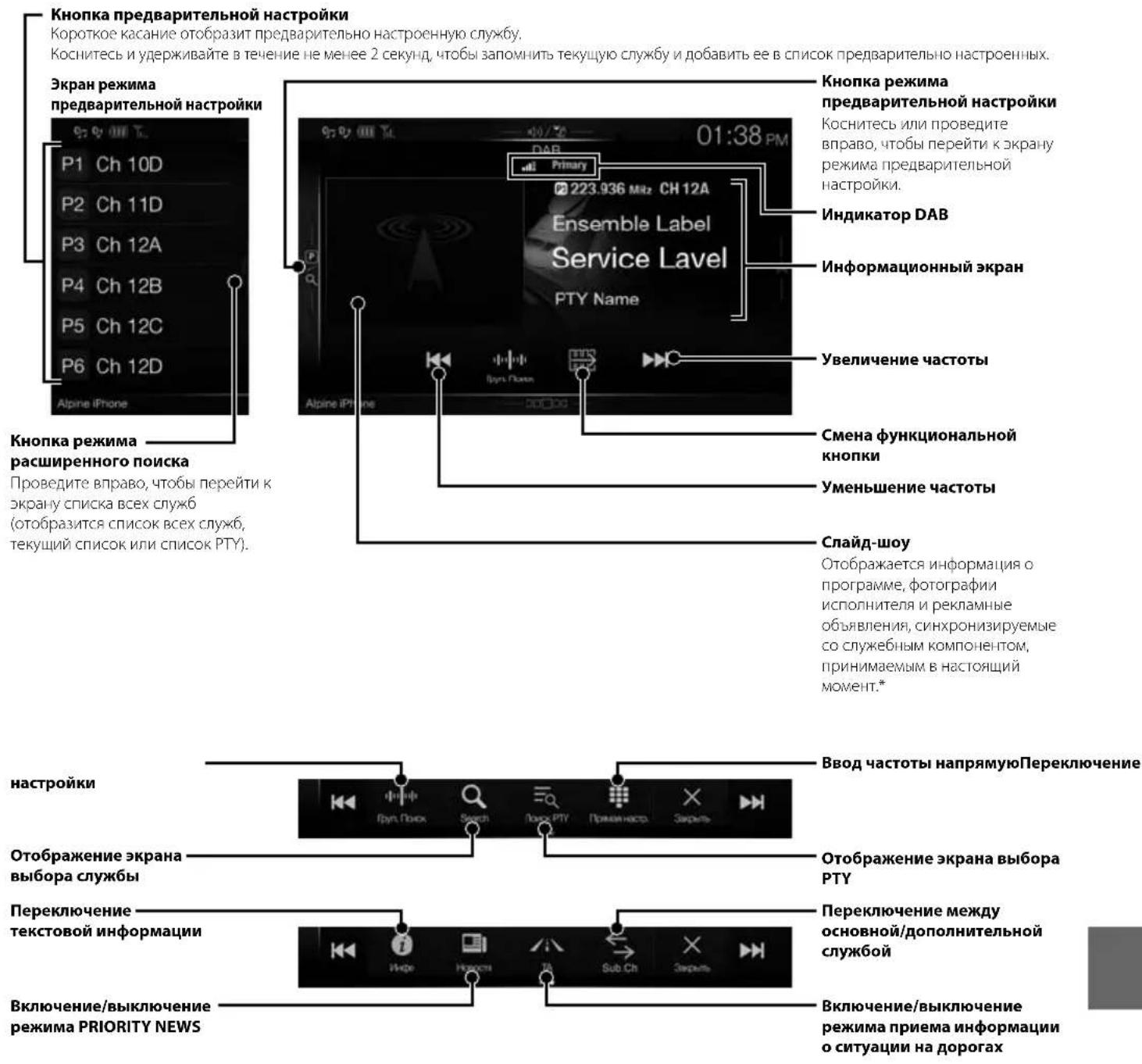

Работа с DAB/DAB+/DMB

Кнопка предварительной настройки Короткое касание отобразит предварительно настроенную службу. Коснитесь и удерживайте в течение не менее 2 секунд, чтобы запомнить текущую службу и добавить ее в список предварительно настроенных. Экран режима предварительной настройки Кнопка режима предварительной настройки Коснитесь или проведите вправо, чтобы перейти к экрану режима предварительной настройки. П1 Ch 10D P2 Ch 11D P3 Ch 12A P4 Ch 12B P5 Ch 12C P6 Ch 12D 01:38 PM Ensemble Label Service Lavel PTY Name Алpine iPhone Кнопка режима предварительной настройки Коснитесь или проведите вправо, чтобы перейти к экрану режима предварительной настройки. Индикатор DAB Информационный экран Увеличение частоты Смена функциональной кнопки Уменьшение частоты Слайд-шоу Отображается информация о программе, фотографии исполнителя и рекламные объявления, синхронизируемые со служебным компонентом, принимаемым в настоящий момент.* настройки Ввод частоты напрямуюПереключение Отображение экрана выбора PTY Переключение между основной/дополнительной службой Включение/выключение режима PRIORITY NEWS Осображение экрана выбора службы Переключение текстовой информации Переключение между основной/дополнительной службой Включение/выключение режима приема информации о ситуации на дорогах

* Они могут не отображаться в зависимости от служебного компонента, принимаемого в настоящий момент.

Работа с флэш-накопителем USB (приобретается дополнительно)

Есть возможность воспроизводить аудиофайлы (MP3/WMA/AAC/FLAC) и видеофайлы (AVI/MKV/MP4), записанные на флэш-накопителе USB, на встроенном плееerde данной системы.

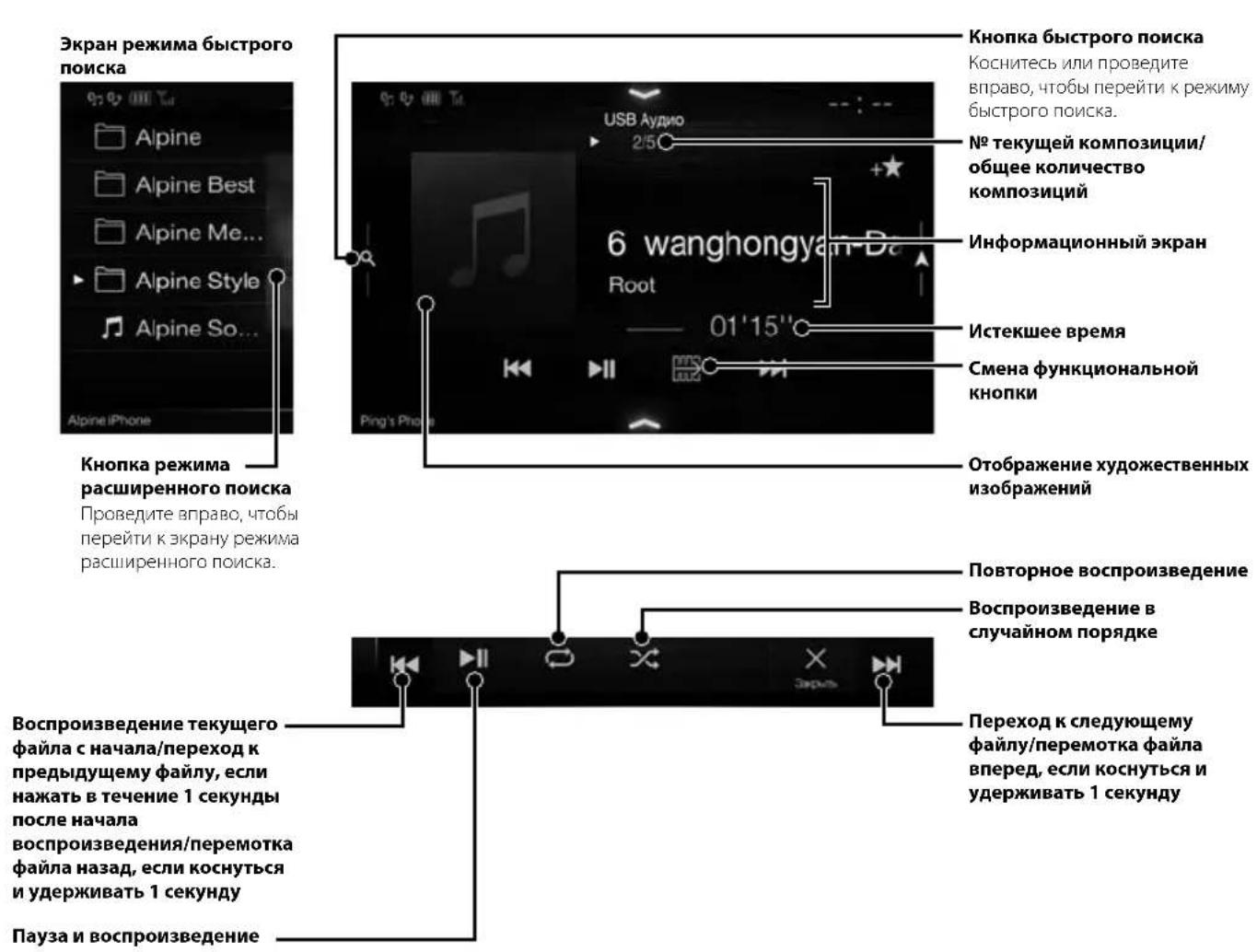

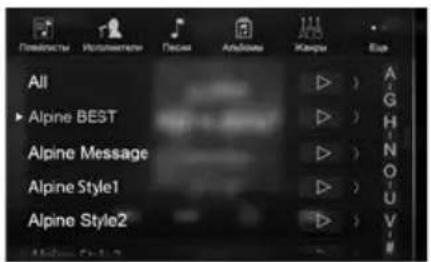

Пример главного экрана USB Аудио

Экран режима быстрого поиска Alpine Alpine Best Alpine Me... Alpine Style Alpine So... Alpine iPhone Кнопка режима расширенного поиска Проведите вправо, чтобы перейти к экрану режима расширенного поиска. Кнопка быстрого поиска Коснитесь или проведите вправо, чтобы перейти к режиму быстрого поиска. No текущей композиции/ общее количество композиций Информационный экран 6 wanghongyam-Da Root 01'15" Истекшее время Смена функциональной кнопки Ping's Phone Отображение художественных изображений Повторное воспроизведение Воспроизведение в случайном порядке Воспроизведение текущего файла с начала/переход к предыдущему файлу, если нажать в течение 1 секунды после начала воспроизведения/перемотка файла назад, если коснуться и удерживать 1 секунду Пауза и воспроизведение Переход к следующему файлу/перемотка файла вперед, если коснуться и удерживать 1 секунду

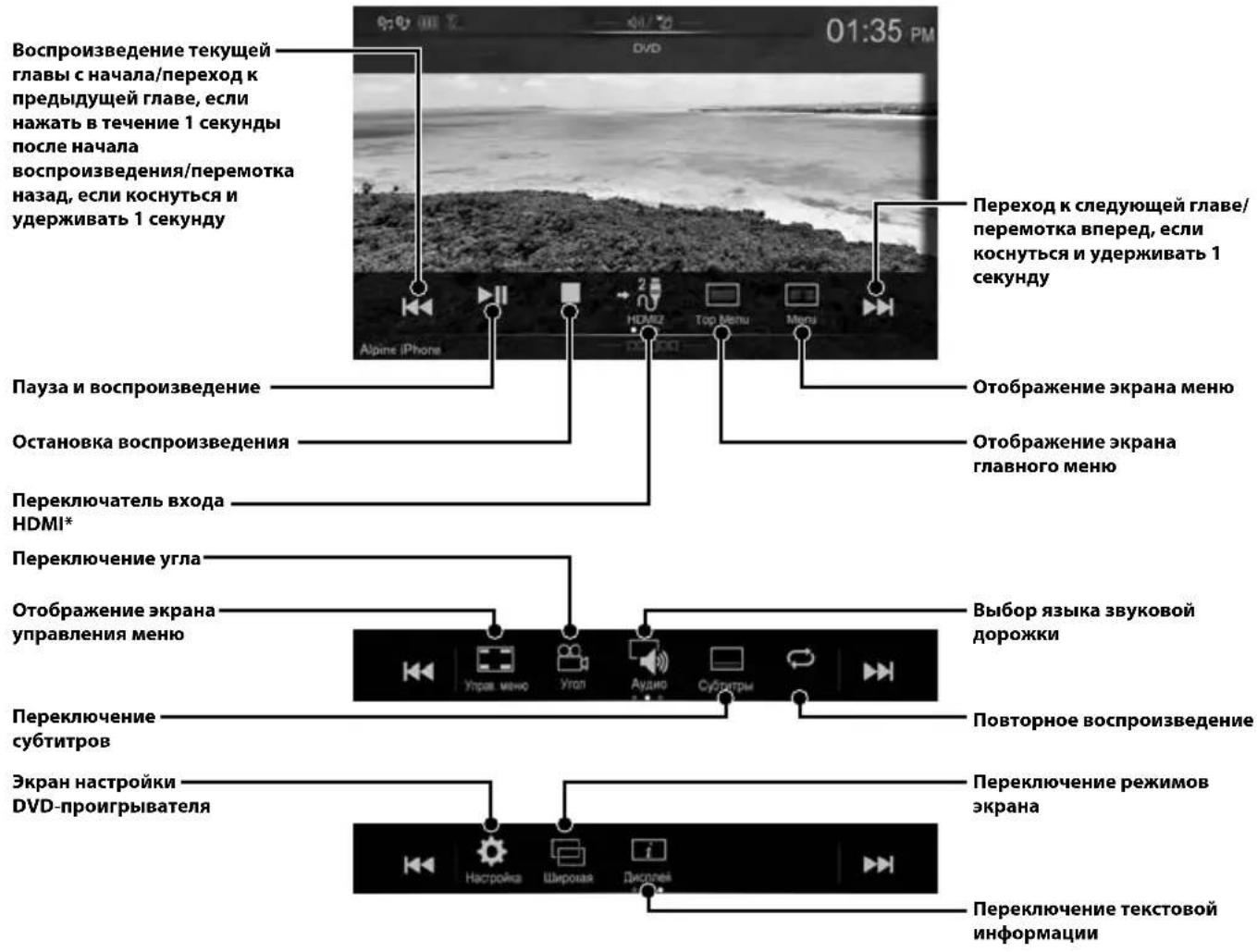

Работа с устройством HDMI (DVD-проигрывателем) (приобретается дополнительно)

При подключении дополнительного проигрывателя DVE-5300 (DVD-проигрыватель) им можно управлять с данного устройства.

Воспроизведение текущей главы с начала/переход к предыдущей главе, если нажать в течение 1 секунды после начала воспроизведения/перемотка назад, если коснуться и удерживать 1 секунду Alpine iPhone Пауза и воспроизведение Остановка воспроизведения Переключатель входа HDMI* Переключение угла Отображение экрана управления меню Переключение субтитров Экран настройки DVD-проигрывателя Настройка Широкая Дисклей Недройка Тор Menu Между Отображение экрана меню Отображение экрана главного меню Переход к следующей главе/перемотка вперед, если коснуться и удерживать 1 секунду Выбор языка звуковой дорожки Повторное воспроизведение Переключение режимов экрана Переключение текстовой информации

* При подключении дополнительного модуля "HDMI селектор" можно подключать два устройства HDMI. Если для параметра "HDMI селектор" установлено значение "On" при подключении двух устройств HDMI, кнопка переключателя входа HDMI. Вид отображаемой кнопки зависит от текущих настроек и выбранного в данный момент входа HDMI. Для получения дополнительной информации см. разделы "Настройка HDMI" и "Включение/выключение функции "HDMI селектор"" в РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM).

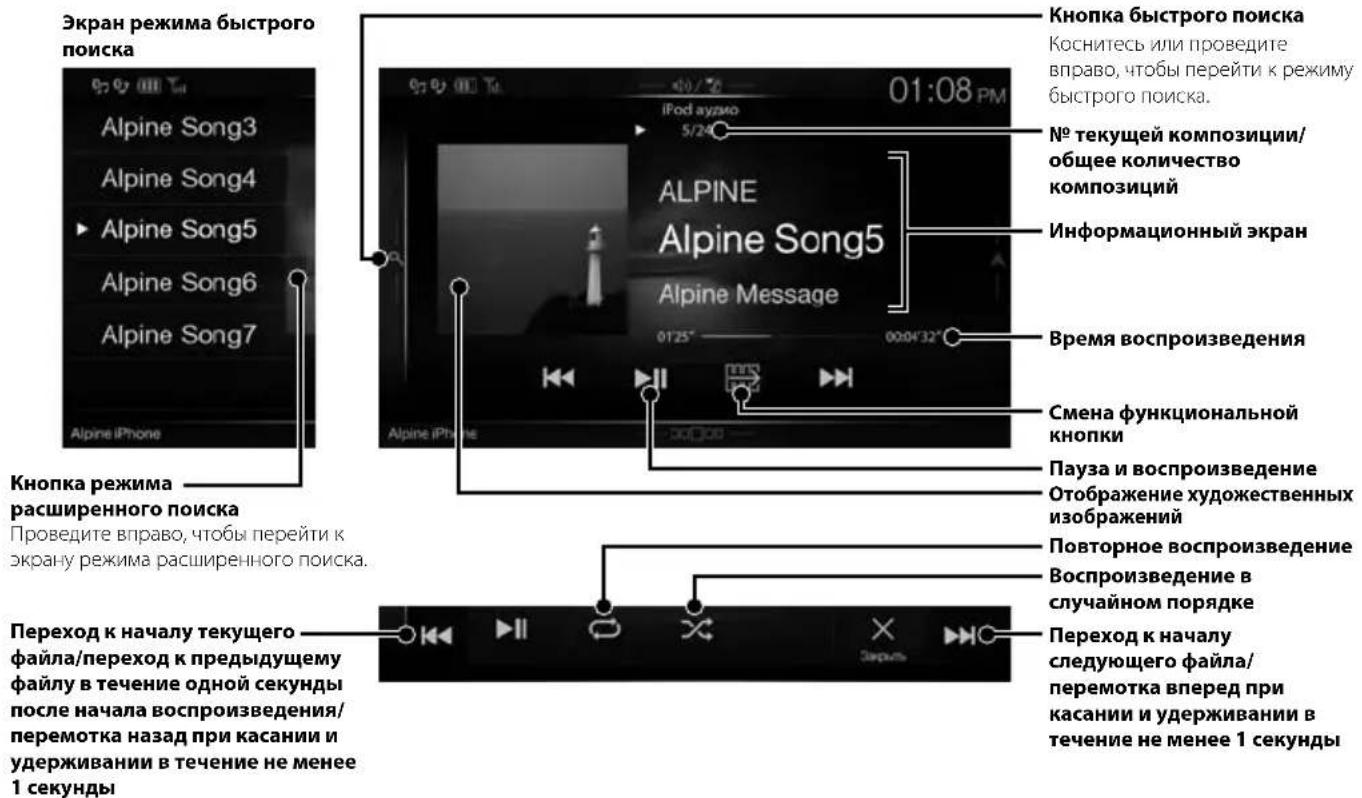

Работа с iPod/iPhone (приобретается дополнительно)

В зависимости от типа устройства iPod/iPhone требуется приобретаемый дополнительно кабель USB с разъемом Lightning (KCU-471i) и т.п.

Режим аудио

Экран режима быстрого поиска Alpine Song3 Alpine Song4 Alpine Song5 Alpine Song6 Alpine Song7 Alpine iPhone Кнопка режима расширенного поиска Проведите вправо, чтобы перейти к экрану режима расширенного поиска. Кнопка быстрого поиска Коснитесь или проведите вправо, чтобы перейти к режиму быстрого поиска. No текущей композиции/ общее количество композиций Информационный экран Время воспроизведения Смена функциональной кнопки Пауза и воспроизведение Отображение художественных изображений Повторное воспроизведение Воспроизведение в случайном порядке Переход к началу текущего файла/переход к предыдущему файлу в течение одной секунды после начала воспроизведения/ перемотка назад при касании и удерживании в течение не менее 1 секунды

Поиск музыкального файла (режим расширенного поиска)

Например: поиск по имени исполнителя

1 Коснитесь [Исполнители] на экране режима расширенного поиска.

All Alpine BEST Alpine Message Alpine Style1 Alpine Style2

2 Коснитесь имени нужного исполнителя.

All Artists1 Artists2 Artists3 Artists4

Откроется экран поиска альбома выбранного исполнителя.

Коснитесь [▶] на нужном исполнителе, чтобы воспроизвести все композиции выбранного исполнителя.

3 Коснитесь названия нужного альбома.

Будут отображены все композиции из выбранного альбома.

Коснитесь [▶] на нужном альбоме, чтобы воспроизвести все композиции выбранного альбома.

4 Коснитесь названия нужной композиции.

Начнется воспроизведение выбранной композиции.

Функция телефона "Свободные руки"

К данному устройству можно подключать до двух телефонов с функцией "Свободные руки". При подключении к устройству двух телефонов с функцией "Свободные руки" выберите параметр "Приоритет устройств hands-free" в меню "Настройка Bluetooth" для настройки порядка приоритетности. Для получения дополнительной информации см. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ в РАЗДЕЛЕ АУДИОВИЗУАЛЬНЫХ МАТЕРИАЛОВ (CD-ROM).

Подключение устройства с поддержкой Bluetooth (согласование)

1 Коснитесь кнопки [Настройка] на экране меню.

Radio FM 1 87.50 MHz USB audio 6 wanghe... DVCHDMI 1 ALUX Плеса. Техрон Наказа Маказа AlphaCorrect Кнопка [Настройка]

2 Коснитесь [Bluetooth].

- Убедитесь, что для параметра "Bluetooth" установлено значение "On" (☑).

3 Коснитесь [Настройка Bluetooth-устр.].

Информ. Bluetooth Настройка Bluetooth-устр. Приоритет устройств hands-free Автоматическая связь iPhone Off

4 Коснитесь [1], чтобы выполнить поиск нового устройства.

Music Satropaper Cirpus Brombus Cirpus Jumper Ping's Phone Hi: No Device Hi: No Tenerge Air: No Device Hi: No Device

5 Коснитесь [ДЗвук), [ ] (Свободные руки) или [Ноде функции) для устройства в списке, которое нужно подключить.

Звук: использование в качестве аудиоустройства.

Свободные использование в качестве руки: устройства "Свободные руки".

Обе использование в качестве функции: аудиоустройства и устройства "Свободные руки".

6 После завершения регистрации устройства появится сообщение и устройство перейдет в обычный режим.

• Можно зарегистрировать до 5 мобильных телефонов с поддержкой Bluetooth.
• Процесс регистрации Bluetooth различается в зависимости от версии устройства и SSP (Simple Secure Pairing). Если на устройстве появляется пароль из 4 или 6 символов, введите пароль на устройстве с поддержкой Bluetooth. Если на устройстве появляется пароль из 6 символов, убедитесь, что такой же пароль отображается на устройстве с поддержкой Bluetooth, и коснитесь "Yes".

Прием вызова

1 Входящий вызов сопровождается рингтоном и отображением входящего звонка.

Экран уведомления о входящем звонке Входящий звонок

2 Коснитесь экрана уведомления о входящем звонке.

Вызов будет принят.

Область информации о вызове 00:00:00 00:00:05

Во время вызова коснитесь области информации о вызове для перехода на экран управления телефоном. Здесь можно настроить громкость и т. д.

Завершение вызова

1 Коснитесь [ ] (Завершить).

Вызов будет завершен.

Функции карт (только X902D/X802D-U/INE-W710D)

Ниже представлен обзор различных кнопок и значков на экране карты. Для получения дополнительной информации о данном экране см. руководство пользователя.

Следующая улица Предварительный просмотр следующего поворота 40м Предупреждение о скоростном режиме 50 15:22 0:02 Р 400м Поля данных Place de la Concorde Вид 2D/2D с ориентировкой на север/3D Транспорт Изменение масштаба Дополнительная информация Информация о полосах

Предупреждающий дорожный знак 300 м Rue Saint-Florentin 50 15:01 0:01 300 м Rue Cambon Rue de Rivoli Название улицы Придорожные службы Меню следования к пункту назначения Доступ к меню Коснитесь [☐] или проведите влево. Ре Р Р Р Р Р Р Р Р Р Р Р Р Р Р Р Р

Меню навигаци (только X902D/X802D-U/INE-W710D)

Для доступа в меню навигации коснитесь [Фу правого края экрана карты или проведите влево. Можно также нажать кнопку Ⓐ

Многопунктовый маршрут

Маршрут можно построить из одной или нескольких точек. Маршрут можно также спланировать независимо от текущего положения GPS путем установки новой начальной точки.

Новый маршрут

Выбор пункта назначения путем ввода адреса или координат. Выбрать пункт назначения также можно, указав место сохраненное местоположение или сохраненный маршрут. Кроме того, можно просмотреть недавние пункты назначения в истории.

При наличии соединения с Интернетом можно дополнительно облегчить задачу нахождения пункта назначения путем поиска его в Интернете.

Доступ к карте

Коснитесь или проведите вправо.

или нескольких точек. независимо от овки новой начальной Новые маршрут Многопунктовые маршрут Информация Зелр Адрес Объекты Сохраненное место История Freeform Search

-Информация

Доступ к дополнительным параметрам и проверка информации по навигации.

Setup

Настройка работы навигационного программного обеспечения.

Установка пункта назначения (только X902D/X802D-U/INE-W710D)

Пример ниже описывает процесс поиска пункта назначения путем выбора меню [Город/индекс] в меню [Адрес].

- Выполнить поиск и сузить поиск страны/штата можно, начав с меню [Страна/штат].

1 Коснитесь [Новый маршрут] в меню навигации.

2 Коснитесь [Адрес].

Размер-квартаков Материалы и Equipment Информация кварт Союз Адрес Объекты Содержинное место Вторсия Freeform Search

7 Коснитесь [More], чтобы изменить параметры маршрута, или [Начать навигацию], чтобы начать поездку.

Сюдка маршрута Справка о маршруте Варианты 408 AM 4:01 More Начать намигацию

3 Коснитесь [Город/индекс].

4 Введите название города или индекс.

- Коснитесь, чтобы отобразить список подходящих названий.

5 Введите нужное название улицы.

Выборуныки Conc Place de la Concorde 75000 Паркв, в Arendissement ABC Пробел

- Коснитесь, чтобы отобразить список подходящих названий.

6 Введите номер дома или пересекающую улицу.

Видить номер два или выберите поперачис лиц Зведите номер дома или выберите полере... Перейти к центру Place de la Concorde. 1 2 3 4 5 6 7 8 9 0 @ & # S E ← ABC ☑ Пробел

Маршрут будет вычислен, и отобразится карта, показывающая весь маршрут. После этого можно будет проверить информацию маршрута и альтернативные маршруты.

Технические характеристики

МОНИТОР

Размер экрана 9" (X902D/i902D)

8" (X802D-U)

Тип LCD прозрачный тип TN LCD

Система работы активная матрица TFT

Количество элементов изображения

1152000 пикселей

(800×480×3(RGB))

Фактическое количество элементов изображения

не менее 99 %

Система подсветки LED

FM-TIOHEP

Диапазон настройки 87,5 - 108,0 МГц

Пороговая чувствительность одного канала

8,1 дБФВТ (0,7 мкВ/75 Ом)

Пороговая чувствительность 50 dB

12 дБфВт (1,1 мкВ/75 Ом)

Избирательность альтернативного канала

80 dB

Отношение сигнал/шум 65 dB

Переходное затухание между каналами Stereo

35 dB

Коэффициент захвата 2,0 dB

MW-TIOHEP

Диапазон настройки 531 - 1602 кГц

Пороговая чувствительность 25,1 мкВ/28 дБФВт

LW-TIOHEP

Диапазон настройки 153 - 281 кГц

Чувствительность (стандарт IEC)

31,6 мкВ/30 дБФВТ

DAB

Диапазон настройки BAND III 174,93–239,2 МГц

Диапазон настройки L-BAND 1452,96–1490,6 МГц

Пороговая чувствительность -103 дБм

Отношение сигнал/шум 95 дБ

Переходное затухание 85 дБ

между стереоканалами

USB

Требования к USB USB 2.0

Максимальная потребляемая мощность

1500 мА (поддержка СДР)

Класс USB

USB (класс массовой памяти)

Файловая система

FAT16/32

Количество каналов

2 канала (стерео)

Частотная характеристика*1 5 - 20000 Гц (±1 dB)

Суммарный коэффициент гармонических искажений

0,008% (при 1 кГц)

Динамический диапазон

95 dB (при 1 кГц)

Отношение сигнал/шум 100 dB

Разделение каналов

85 dB (при 1 кГц)

*1 Частотная характеристика может отличаться в зависимости от программного обеспечения устройства кодирования/скорости передачи бит.

HDMI

Входной формат

720p/480p/480i/VGA

Выходной формат

480p

GPS

Частота приема GPS

1575,42 ±1 MΓμ

Чувствительность приема GPS

макс.-130 dB

Bluetooth

Технические характеристики Bluetooth

Bluetooth версии 2.1+EDR

2.402 - 2.480 МГц

Диапазон частот

+4 дБм макс. (класс мощности 2)

Выходная мощность

HFP (профиль гарнитуры)

Профиль

ОРР (профиль для передачи

файлов)

РВАР (профиль для обмена

записями в телефонных книгах)

A2DP (расширенный профиль

распространения аудио)

AVRCP (профиль дистанционного

управления аудио/видео)

SPP (профиль последовательного порта)

ОБЩИЕ

Потребляемая мощность

14,4 В постоянного тока

(допускается 11-16 В)

Рабочая температура

от -20°C до +60°C

Максимальная выходная мощность

50 Bt × 4

Уровень выходного аудиосигнала

Предварительный выход (фронт, тыл):

2 В/10 кОМ (макс.)

Предварительный выход (сабвуфер):

2 В/10 кОм (макс.)

Bec

1,54 кг (X802D-U)

1,41 кг (INE-W710D/iLX-702D)

РАЗМЕР КОРПУСА

Ширина

198 mm (X802D-U)

РАЗМЕР ВЫСТУПАЮЩЕЙ ЧАСТИ

Ширина

191 mm (X802D-U)

Срок службы - 3 года.

- По своим размерам X902D/i902D подходит только для определенной модели автомобиля.

- Из-за непрерывного совершенствования продукта его технические характеристики и дизайн могут изменяться без предварительного уведомления.

- Панель LCD изготовлена по сверхточной технологии. Количество эффективных пикселей превышает 99,99%. Это означает, что существует вероятность наличия 0,01% пикселей, которые всегда включены или всегда выключены.

• Windows Media и логотип Windows являются товарными знаками или зарегистрированными товарными знаками Microsoft Corporation в США и/или других странах.
• Apple, iPhone, iPod и iPod touch являются товарными знаками корпорации Apple Inc., зарегистрированными в США и других странах. Apple CarPlay является товарным знаком корпорации Apple Inc.
• Применение логотипа Apple CarPlay означает, что интерфейс пользователя автомобиля соответствует эксплуатационным стандартам Apple. Корпорация Apple не несет ответственности за работу данного автомобиля или его соответствие стандартам безопасности и регулятивным нормам. Имейте в виду, что использование данного устройства с iPhone или iPod может повлиять на работу беспроводной связи.
• "Made for iPod" и "Made for iPhone" означают, что электронный аксессуар разработан специально для подключения к устройству iPod или iPhone соответственно, и сертифицирован разработчиком как удовлетворяющий эксплуатационным стандартам Apple. Корпорация Apple не несет ответственности за работу данного устройства или его соответствие стандартам безопасности и регулятивным нормам. Имейте в виду, что использование данного аксессуара с iPod или iPhone может повлиять на работу беспроводной связи.
• Android является товарным знаком Google Inc.
• Робот Android воспроизведен или изменен из созданной работы, предоставляется Google и используется в соответствии с условиями лицензии атрибуции Creative Commons 3.0.
• SPOTIFY и логотип Spotify являются зарегистрированными торговыми марками Spotify AB.
• Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками корпорации Bluetooth SIG, Inc. и используются корпорацией Alpine Electronics, Inc. по лицензии.
• Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками компании HDMI Licensing LLC, зарегистрированными в США и других странах.

- Лицензия на технологию кодирования звука MPEG Layer-3 получена от Fraunhofer IIS и Thomson. При поставке этого продукта предоставляется лицензия на частное, некоммерческое использование и не предоставляется лицензия и не подразумеваются какие-либо права на использование данного продукта в целях коммерческого (т.е. для получения прибыли) радиовещания в реальном времени (наземного, спутникового, кабельного и/или иного), широкого вещания или потоковой передачи данных через Интернет, инtrasети и/или иные сети или другие сети распределения электронного содержания, такие как приложения звуковоспроизведения за плату или по требованию. Для такого использования требуется отдельная лицензия. Для получения дополнительной информации посетите веб-сайт http://www.mp3licensing.com

ООО «Компания Бонанза»

Информация о сервисных центрах

доступна на сайте www.alpine.ru
