РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H MOUNT ADAPTER G FUJIFILM

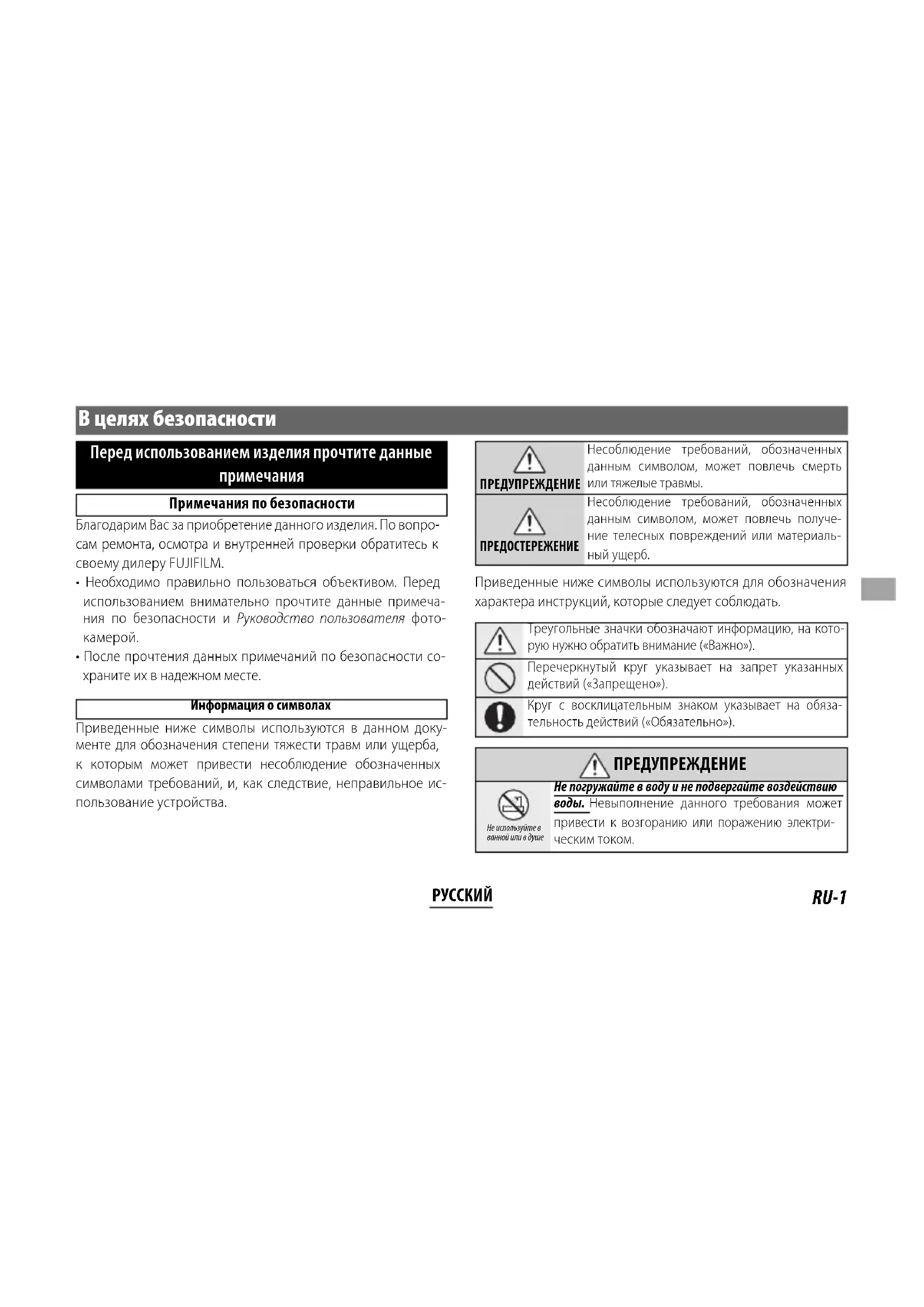

В целях безопасности Перед использованием изделия прочтите данные

Примечания по безопасности Благодарим Вас за приобретение данного изделия. По вопро- сам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру FUJIFILM.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примеча- ния по безопасности и Руководство пользователя фото-

• После прочтения данных примечаний по безопасности со- храните их в надежном месте. Информация о символах Приведенные ниже символы используются в данном доку- менте для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное ис- пользование устройства. ПРЕДУПРЕЖДЕНИЕНесоблюдение требований, обозначенных данным символом, может повлечь смерть или тяжелые травмы.ПРЕДОСТЕРЕЖЕНИЕНесоблюдение требований, обозначенных данным символом, может повлечь получе-ние телесных повреждений или материаль-ный ущерб. Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать. Треугольные значки обозначают информацию, на кото-рую нужно обратить внимание («Важно»).Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).Круг с восклицательным знаком указывает на обяза-тельность действий («Обязательно»).

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Не используйте в ванной или в душеНе погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электри-ческим током.RU-2

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Не разбирайте Не разбирайте (не открывайте корпус). Несоблюде- ние этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия. Не трогайте вну- тренние детали Если корпус разбился в результате падения или другого чрезвычайного происшествия, не трогай- те открытые детали. Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей. Немедленно выньте батарею фотокамеры, со- блюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для кон-

Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму. Не смотрите на солнце через объектив или видои- скатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимо- му нарушению зрения.

ПРЕДОСТЕРЕЖЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требова- ния может привести к возгоранию или поражению электрическим током. Не оставляйте на прямом солнечном свету или в ме- стах, подверженных воздействию высоких темпера- тур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию. Храните в местах, не доступных для маленьких де- тей. В руках ребенка данное изделие может стать причиной телесных повреждений. Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током. Во время съемки объектов, освещенных сзади, не до- пускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце на- ходится в кадре или рядом с ним, может вызвать возгорание или ожоги.RU-3

ПРЕДОСТЕРЕЖЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать воз- горание или ожоги. Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму. Утилизация электрического и электронного оборудования в домашних Утилизация электрического и электронного оборудования в домашних

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне: Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования. Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия. Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие. В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать данное изделие, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.RU-4

Перед использованием данного изделия При использовании более ранней версии прошивки некоторые функции являются недоступными. Обязательно обновите про- шивку до последней версии. Инструкции по просмотру версии прошивки и ее обновле- нию доступны на следующем веб-сайте: http:/ /www.fujifilm.com/support/digital_cameras/ software/#firmware В случае, если у Вас нет доступа к компью- теру, обратитесь за поддержкой к мест- ному дистрибьютору из списка “FUJIFILM Worldwide Network”, поставленного с Вашей фотокамерой. Прилагаемые принадлежности

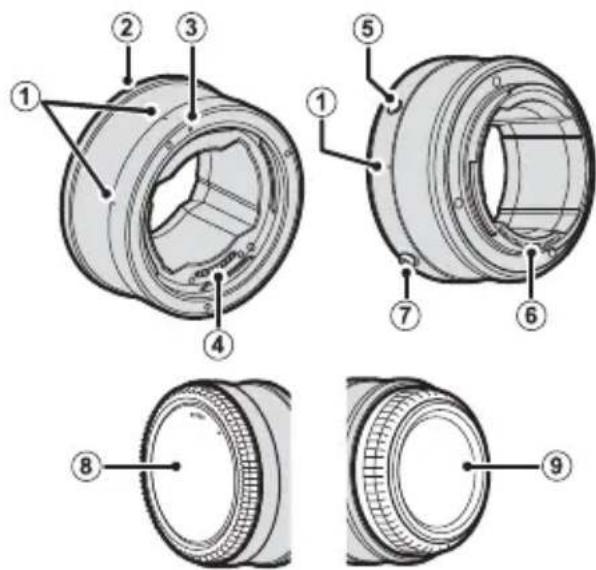

Части переходного кольца A Метки ориентации B Метки для крепления фотокамеры C Метка для крепления объектива D Сигнальные контакты объектива E Функциональная кнопка F Сигнальные контакты фотокамеры G Кнопка отсоединения переходного кольца

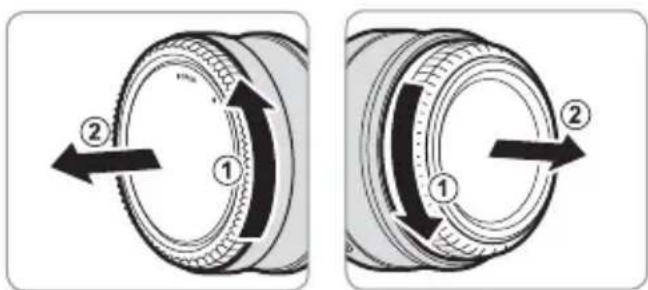

H Передняя крышка I Задняя крышка Снятие крышек Снимите крышки, как показано на рисунке.RU-6

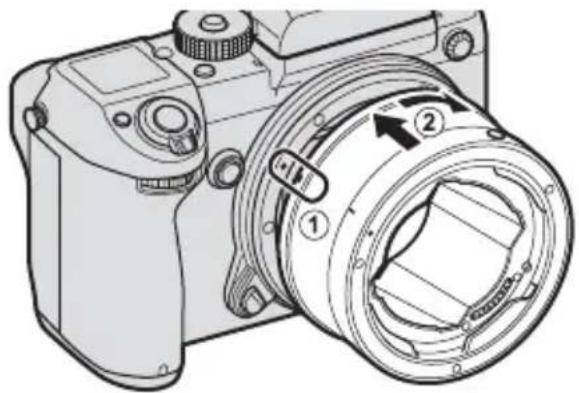

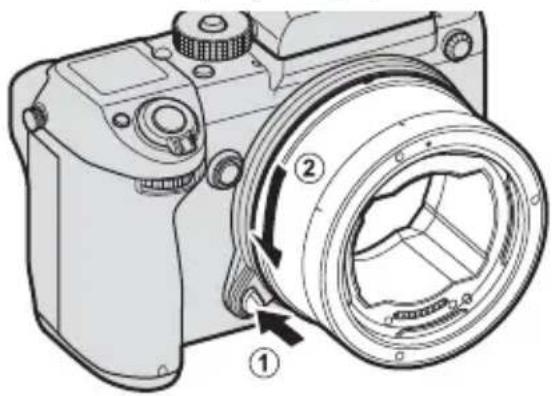

Присоединение переходного кольца Выключите фотокамеру. Совместив метки на переходном кольце и фотокамере (A), установите переходное кольцо на байонет объектива фотокамеры и поверните его до щелчка (B). Снятие переходного кольца После выключения фотокамеры, нажмите кнопку отсоединения объектива на фотока- мере (A) и поверните переходное кольцо, как показано на рисунке (B).RU-7

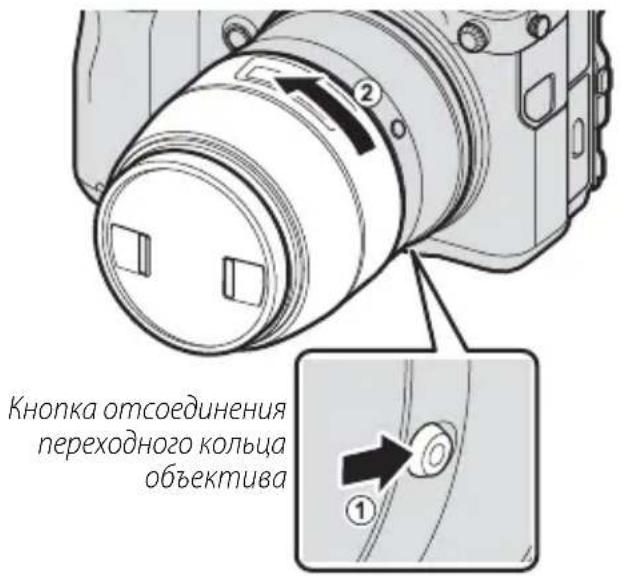

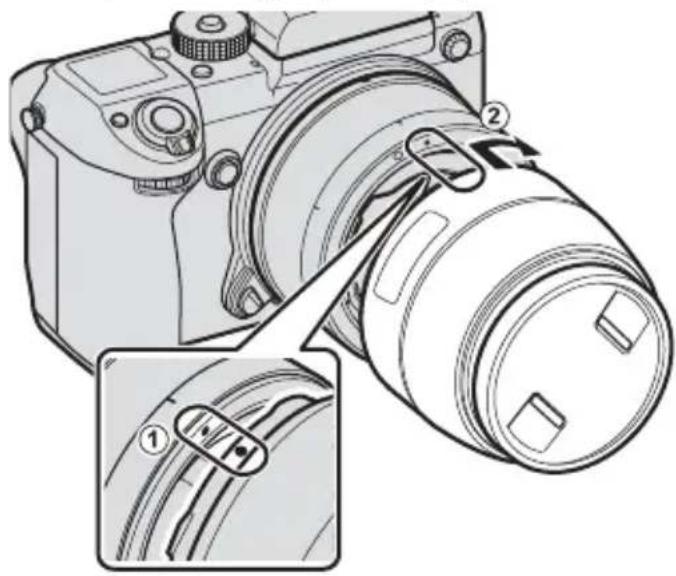

Установка объективов Выключите фотокамеру. Совместив метки на объективе и переходном кольце (A), установите объектив на переходное кольцо и поверните его до щелчка (B). Снятие объективов Выключите фотокамеру. Удерживая кнопку отсоединения переходного кольца объек- тива в указанном положении (A), поверни- те объектив в заданном стрелкой направле- нии (B). Кнопка отсоединения переходного кольца объективаRU-8

Присоединение штатива Для поддержки объектива можно использовать штатив.

Прикрепите к штативу воротник штати-

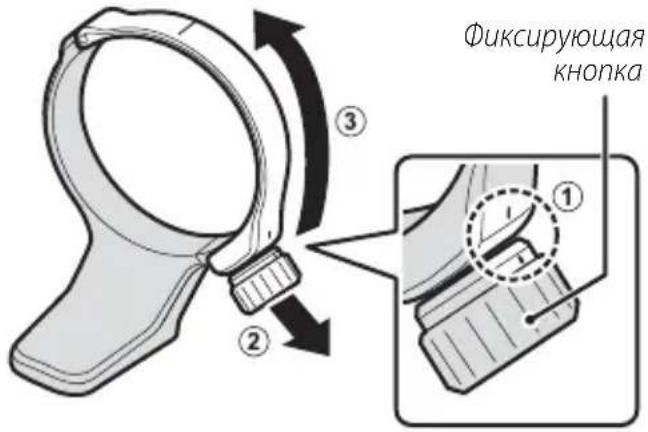

Совместите метки на фиксирующей кноп- ке и воротнике (A), затем потяните (B) и поднимите кнопку (C), чтобы открыть воротник, как показано на рисунке. Фиксирующая

Поместите воротник в паз на переход- ном кольце (A) и опустите более высо- кий сегмент (B). Убедитесь, что метки на кнопке и воротнике выровнены (C), и нажмите на воротник до зажатия (D). ПазRU-9

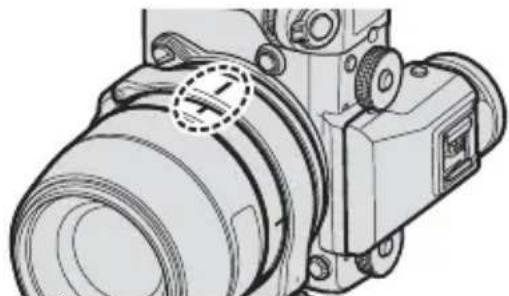

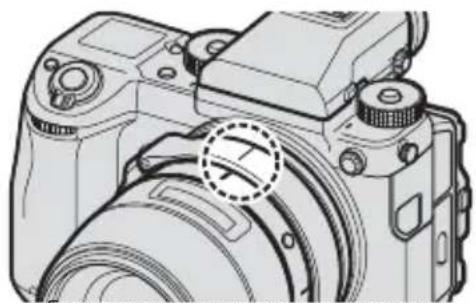

Поверните воротник, чтобы выровнять метку ориентации на воротнике с одной из меток (пейзаж или портрет) на пере- ходном кольце. Горизонтальная ориентация Вертикальная ориентация

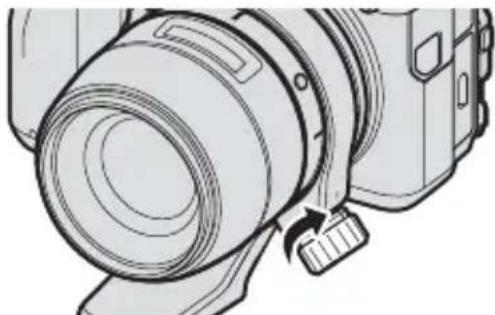

Затяните фиксирующую кнопку, чтобы закрепить воротник.

Следите за тем, чтобы не прищемить паль- цы при установке воротника. Несоблюде- ние данной меры предосторожности мо- жет привести к травме.

При установке воротника, крепко удержи- вайте фотокамеру, чтобы предотвратить ее

Открыть воротник для снятия можно спо- собом, показанном в шаге 2.RU-10

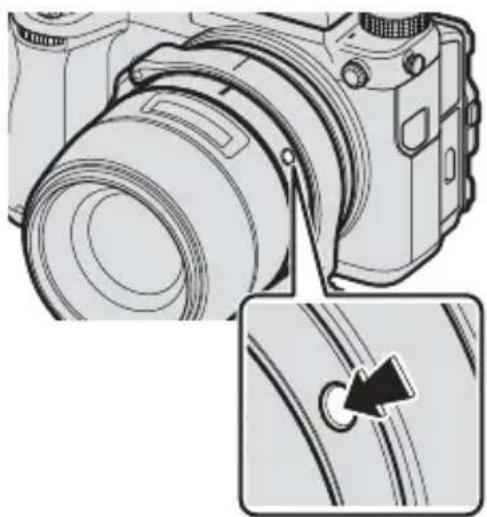

Использование переходного кольца При нажатии функциональной кнопки переходного коль- ца на мониторе фотокамеры отобразится меню НАСТР. ПЕР.К-ЦА. Отрегулируйте настройки следующим образом.

Если объектив имеет внутренний затвор, используйте Н АС Т Р. П ЕР. К - Ц А > ВЫБРАТЬ ЗАТВОР для выбора между затворами фотокамеры (КАМЕРА) и объектива (ОБЪЕКТИВ).

Для получения более подробной информации о на- стройке переходного кольца см. раздел «НАСТР.ПЕР.К- ЦА» главы 6 («Меню съемки») в руководстве по эксплуа- тации фотокамеры.

При работе с прикрепленным переходным кольцом некото- рые функции могут быть недоступны, в то время как доступ- ность других функций зависит от используемого объектива. Технические характеристики

Размеры ⌀86,4× 40,5мм (без выступающих частей)

Масса Примерно 210г. (без крышек)ZHS-1
