使用説明書 H MOUNT ADAPTER G FUJIFILM

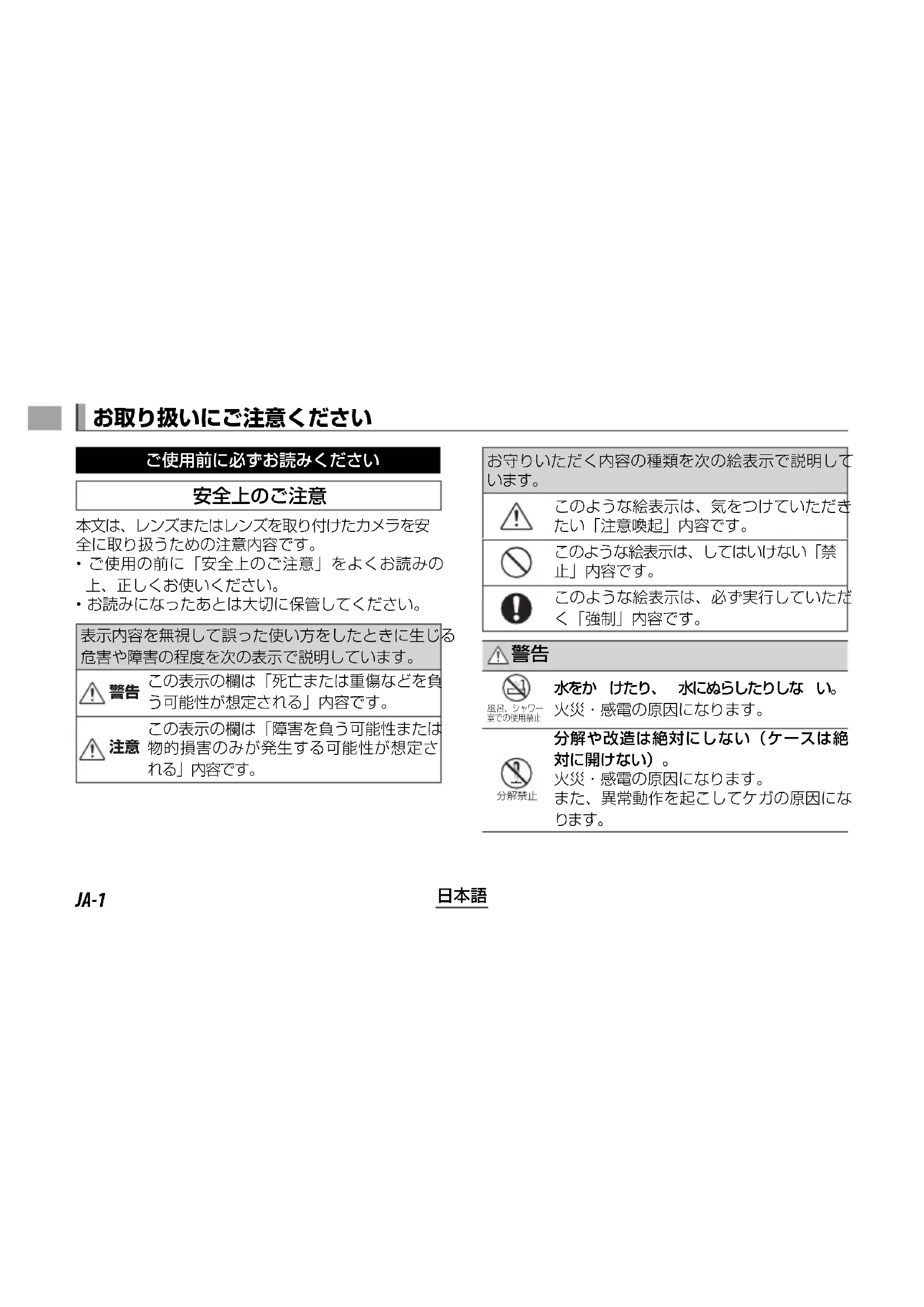

本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。

• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。
  ・お読みになったあとは大切に保管してください。

表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。

警告

この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。

注意

この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

お守りいただく内容の種類を次の絵表示で説明しています。
	このような絵表示は、気をつけていただきたい「注意喚起」内容です。
	このような絵表示は、してはいけない「禁止」内容です。
	このような絵表示は、必ず実行していただく「強制」内容です。

警告

風呂、シャワー 室での使用禁止

水をかけたり、水にぬらしたりしない。 火災・感電の原因になります。

分解禁止

分解や改造は絶対にしない（ケースは絶対に開けない）。

火災・感電の原因になります。 また、異常動作を起こしてケガの原因になります。

接触禁止	落下などによって破損し、内部が露出したときは、露出部に手を触れない。感電したり、破損部でけがをする原因になります。・感電やけがに注意して速やかにカメラの電池・バッテリーを取り出し、お買上げ店にご相談ください。
	不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、けがの原因になります。
	レンズまたはカメラで直接太陽をみない。失明や視力障害になる恐れがあります。
注意
	油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。
	異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光が当たる場所に置かないでください。火災の原因になることがあります。

	小さいお子様の手の届くところに置かない。けがの原因になることがあります。
	濡れた手で触らない。感電の原因になることがあります。
	逆光撮影では、画角から太陽を十分にはずす。太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。
	使用しない時は、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。
	三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。

本製品をご使用する前に

ファームウェアが古い場合は、アダプターの機能の一部が使用できません。ファームウェアを最新版に更新してください。ご使用のファームウェアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。

http://fujifilm.jp/support/digitalcamera/download/パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせください。

付属品一覧

• 三脚座
• フロントキャップ
• リアキャップ

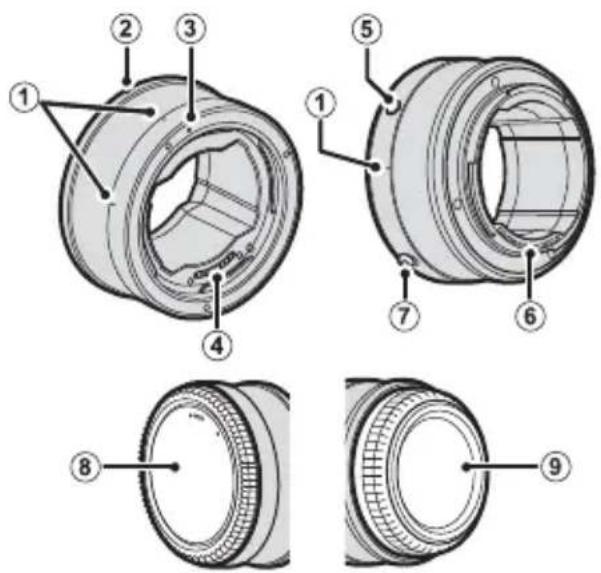

各部の名称

① 三脚座指標
② カメラマウント指標
③ レンズマウント指標
④ レンズ信号接点
⑤ ファンクションボタン

⑥ カメラ信号接点
⑦ マウント解除レバー
⑧ フロントキャップ
⑨ リアキャップ

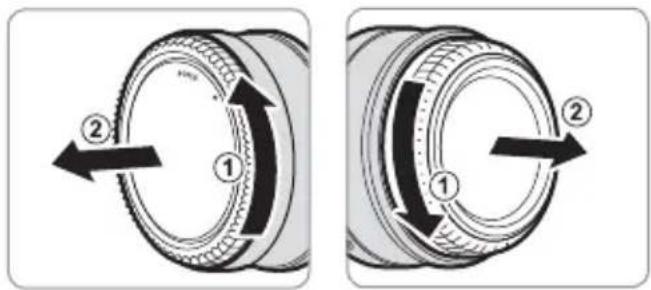

キャップの取り外し方

日本語

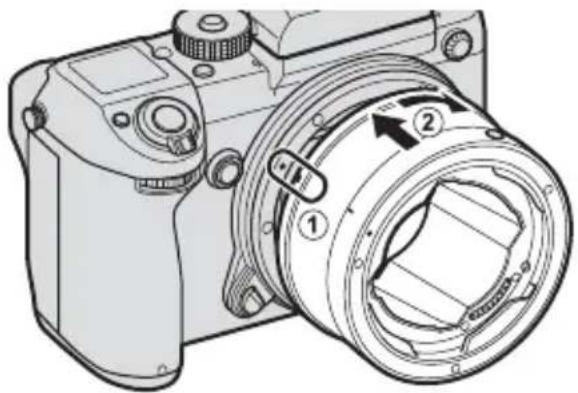

マウントアダプターの取り付け方

カメラの電源をオフにしてからカメラの指標とマウントアダプターの指標を合わせて（①）、マウントアダプターを矢印の方向に回します（②）。

①「カチッ」とはまるまで、回してください。

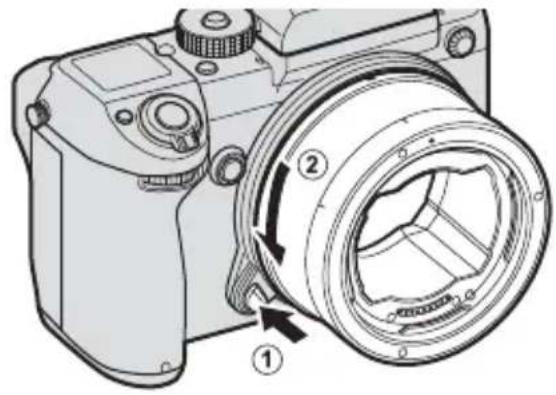

マウントアダプターの取り外し方

カメラの電源をオフにしてからカメラのレンズ取り外しボタンを押して（①）、矢印の方向にマウントアダプターを回します（②）。

カメラの電源をオフにしてからレンズとマウントアダプターの指標を合わせて（①）、レンズを矢印の方向に回します（②）。

①「カチッ」とはまるまで、回してください。

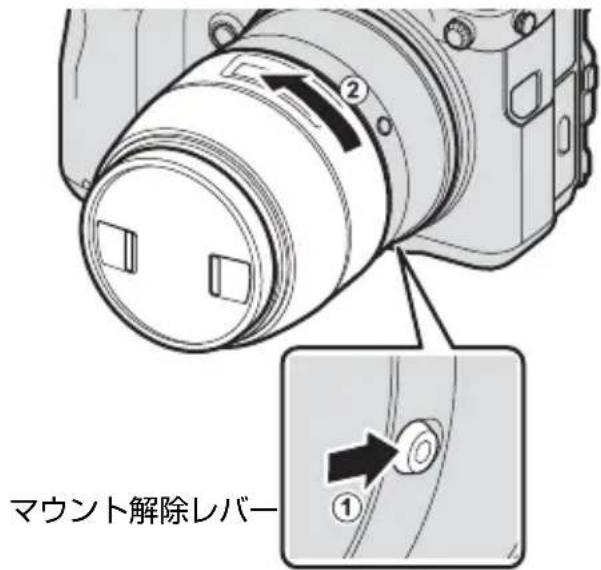

レンズの取り外し方

カメラの電源をオフにしてからマウント解除レバーを矢印の方向に引きながら（①）、レンズを矢印の方向に回します（②）。

マウント解除レバー ①

日本語

三脚座の取り付け方

レンズが重いときなどは、三脚座を取り付けます。

1 三脚座を三脚に取り付けます。

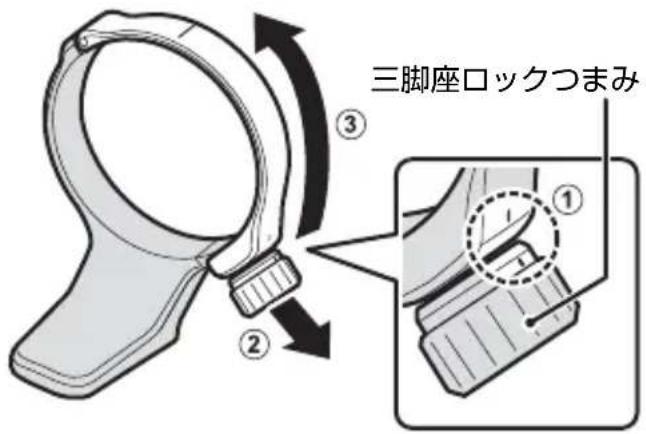

2 三脚座ロックつまみとリング部分の指標を合わせます（①）。三脚座ロックつまみを手前に引き（②）、リング部分を持ち上げます（③）。

三脚座ロックつまみ ① ② ③

JA-7

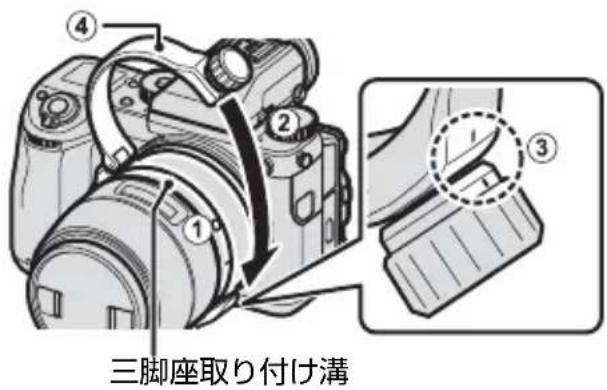

3 カメラに取り付けたマウントアダプターの三脚座取り付け溝部分に合わせてカメラをセットし（①）、矢印の方向にリングを下ろします（②）。三脚座ロックつまみとリング部分の指標が合っていることを確認し（③）、カチッと音がするまでリングの④の部分を押さえて仮止めします。

三脚座取り付け溝

日本語

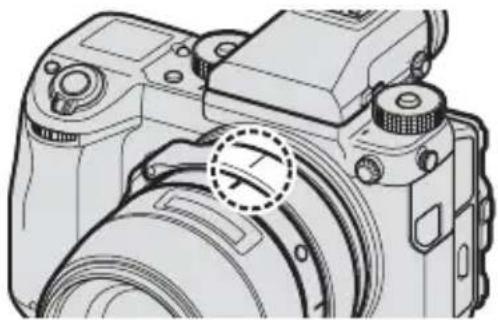

4 横位置または縦位置の指標に合わせて位置を決めます。

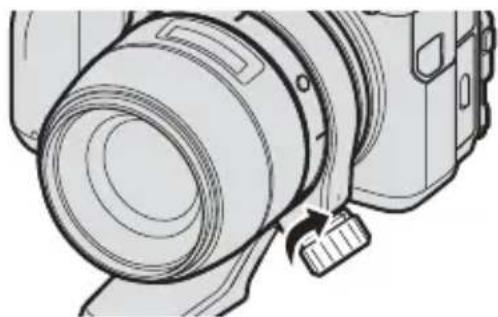

5 位置を決めたら、三脚座ロックつまみをに回してしっかり留めます。

① リングを取り付けるときは、内側に指を挟まないように注意してください。ケガの原因になることがあります。
① 取り付けの際はカメラをしっかりと持って、落下に注意してください。
取り外すときは、手順2と同様の操作を行います。

日本語

マウントアダプターの使い方

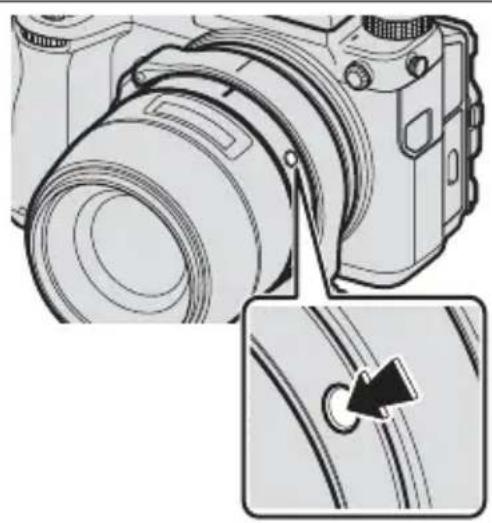

マウントアダプターのファンクションボタンを押すと、カメラにマウントアダプター設定メニューが表示されます。撮影状況に応じて設定を変更します。

マウントアダプター設定メニューのシャッター選択を選ぶと、シャッター制御をボディ（カメラ本体）で行うか、レンズのシャッターで行うかを選べます。
メニューや操作方法については、カメラの使用説明書の「6.撮影メニュー」に記載されている「マウントアダプター設定」をご参照ください。

①カメラ本体の機能で一部動作しない機能があります。また、ご使用になるレンズによってもご使用できる機能が異なる場合があります。

外形外寸	84.6mm × 40.5mm(突起部含まず)
質量 約	210g(キャップ含まず)

JA-9

日本語

For Your Safety

部件名称			有害物质
			铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
本体		金属部件	×	○	○	○	○	○
		树脂部件	○	○	○	○	○	○
		光学部件	×	○	○	○	○	○
		基板部件	×	○	○	○	○	○

部件名称			有害物质
			邻苯二甲酸二正丁酯(DBP)	邻苯二甲酸二异丁酯(DIBP)	邻苯二甲酸丁基苄酯(BBP)	邻苯二甲酸二(2-乙基)己酯(DEHP)
本体		金属部件	○	○	○	○
		树脂部件	○	○	○	○
		光学部件	○	○	○	○
		基板部件	○	○	○	○
