BEDIENUNGSANLEITUNG H MOUNT ADAPTER G FUJIFILM

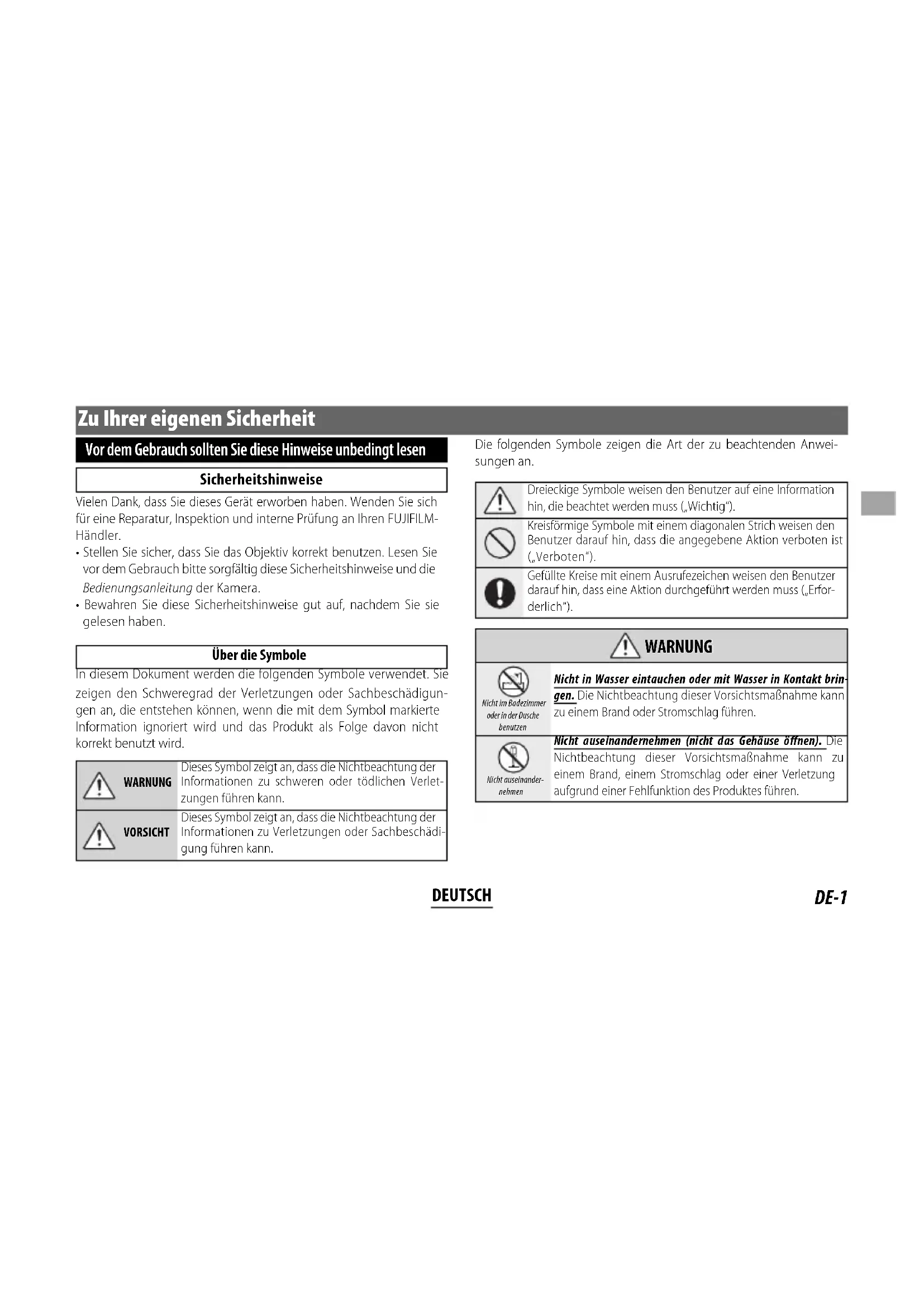

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren FUJIFILM-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

WARNUNG

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

	Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).
	Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).
	Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

		WARNUNG
Nicht im Badezimmeroder in der Duschebenutzen	Nicht in Wasser eintauchen oder mit Wasser in Kontakt bringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.
Nicht auseinandernehmen	Nicht auseinandernehmen (nicht das Gehäuse öffnen). Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.
Berühren Sie keine internen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderen Unfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
	Nicht auf instabilen Flächen ablegen. Das Produkt könnte herunterfallen und dabei Verletzungen verursachen.
	Sehen Sie beim Blick durch das Objektiv oder die Sucher der Kamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften Schädigung des Sehvermögens.
	!	VORSICHT
	Nicht an Orten verwenden oder aufbewahren, die Dampf oder Rauch ausgesetzt sind, ebenso nicht an sehr feuchten oder staubigen Orten. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins: Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

DEUTSCH

DE-3

Vor dem Gebrauch dieses Produkts

Einige Funktionen stehen bei älterer Firmware nicht zur Verfügung. Achten Sie darauf, die Firmware auf die neueste Version zu aktualisieren. Die Anweisungen zur Ermittlung der Version der Firmware und zur Aktualisierung der Firmware fi nden Sie auf der folgenden Webseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Mitgeliefertes Zubehör

• Stativmanschette
  • Vorderer Deckel
• Hinterer Deckel

Bestandteile des Adapters

① Orientierungsmarkierungen
② Montagemarkierung für die Kamera
③ Montagemarkierung für das Objektiv
④ Signalkontakte des Objektivs
⑤ Funktionstaste

⑥ Signalkontakte der Kamera
⑦ Adapterentriegelungsknopf
⑧ Vorderer Deckel
⑨ Hinterer Deckel

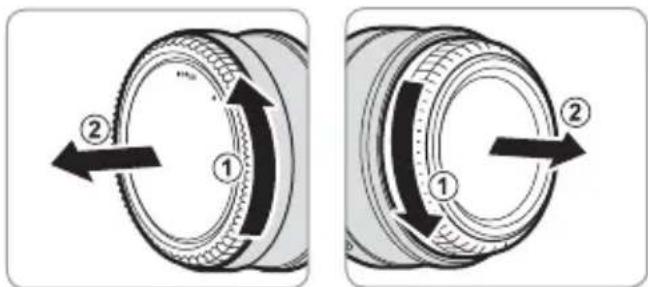

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

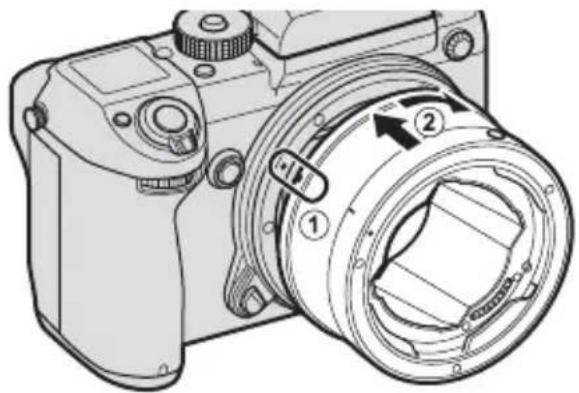

Befestigung des Adapters

Schalten Sie die Kamera aus. Richten Sie die Markierungen des Adapters und der Kamera aufeinander aus (①), setzen Sie den Adapter auf die Montagemarkierung der Kamera und drehen Sie ihn, bis er hörbar einrastet (②).

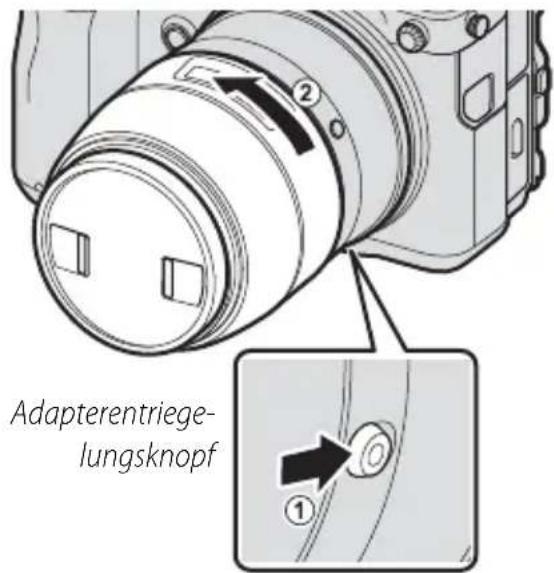

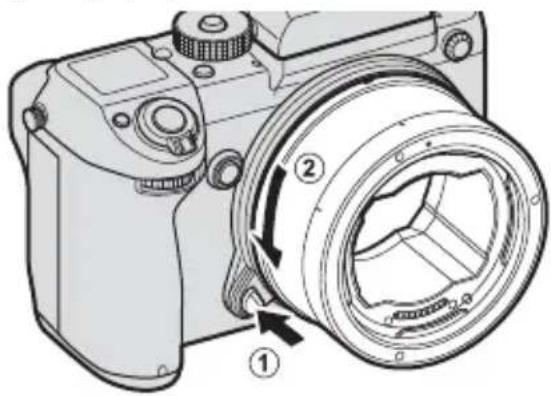

Abnehmen des Adapters

Nachdem Sie die Kamera ausgeschaltet haben, drücken Sie den Objektentriegelungsknopf an der Kamera (①) und drehen Sie den Adapter wie gezeigt (②).

Schalten Sie die Kamera aus. Richten Sie die Markierungen des Objektivs und Adapters aufeinander aus (①), setzen Sie das Objektiv auf den Adapter und drehen Sie es, bis es hörbar einrastet (②).

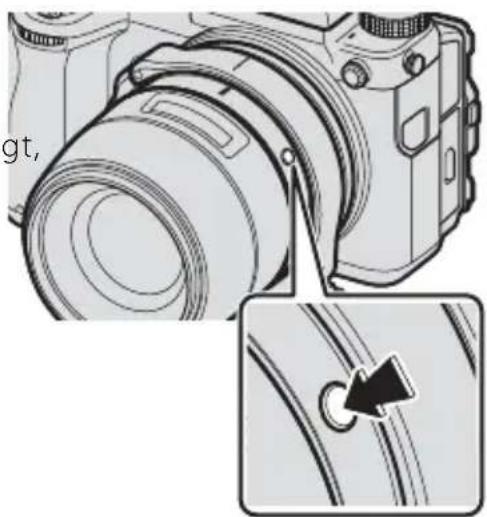

Schalten Sie die Kamera aus. Halten Sie die Objektivfreigabe des Adapters in der abgebildeten Position gedrückt (①) und drehen Sie das Objektiv in die durch den Pfeil angegebene Richtung (②).

Adapterentriege- lungsknopf ① ②

DEUTSCH

DE-7

Ein Stativ anbringen

Ein Stativ kann verwendet werden, um das Objektiv zu stützen.

1 Bringen Sie die Stativmanschette am Stativ an.
2 Richten Sie die Markierungen des Verriegelungsknopfes und der Manschette aufeinander aus (①), ziehen Sie den Knopf nach oben (②) und heben Sie den Knopf an (③), um die Manschette wie gezeigt zu öff nen.

Verriegelungsknopf ① ② DE-8 DEUTSCH

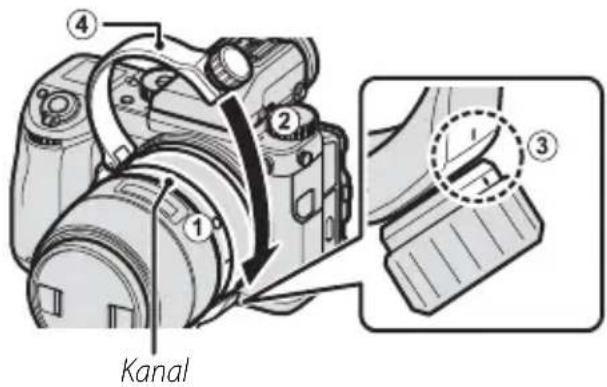

3 Bringen Sie die Manschette im Kanal des Adapters an (①) und senken Sie das Scharnier ab (②). Überprüfen Sie die Markierungen am Knopf und an der Manschette (③) und verschließen Sie die Manschette (④).

④ ② ① Kanal ③

4 Drehen Sie die Manschette, um die Orientierungsmarkierung der Manschette mit einer der Markierungen (Querformat oder Hochformat) am Adapter auszurichten.

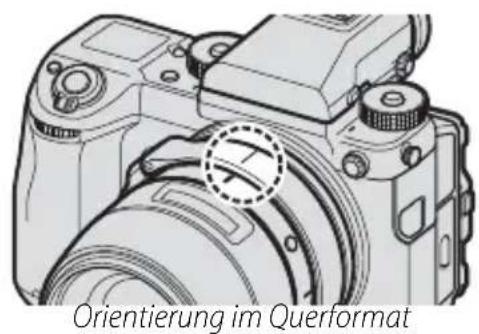

Orientierung im Querformat

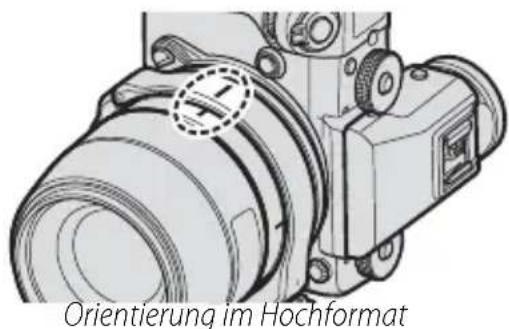

Orientierung im Hochformat

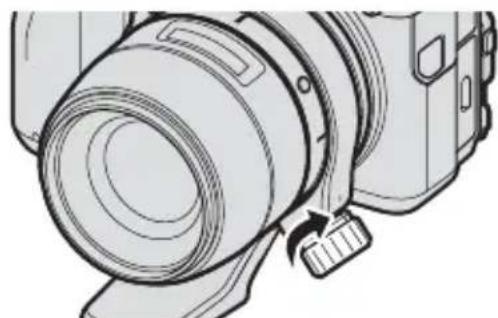

5 Ziehen Sie den Verriegelungsknopf fest, um die Manschette zu sichern.

Achten Sie darauf, dass Sie sich nicht Ihre Finger einklemmen, wenn Sie die Manschette anbringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu Verletzungen führen.
① Halten Sie die Kamera sicher fest, wenn Sie die Manschette anbringen, damit diese nicht herunterfällt.
Die Manschette kann zum Abnehmen wie im Schritt 2 gezeigt geöff net werden.

Verwendung des Adapters

Wenn Sie auf die Funktionstaste des Adapters drücken, erscheint das Menü ADAPTEREINST. auf dem Kameramonitor. Passen Sie die Einstellungen nach Bedarf an.

Wenn das Objektiv über einen internen Verschluss verfügt, verwenden Sie ADAPTEREINST. > VERSCHLUSS AUSWÄHLEN, um zwischen den Verschlüssen der Kamera (GE-HÄUSE) und des Objektivs (LINSE) zu wählen.

Weitere Informationen zu den Adaptereinstellungen fi nden Sie unter „ADAPTEREINST.“ im Kapitel 6 („Aufnahmemenüs“) des Kamerahandbuchs.

① Einige Funktionen stehen möglicherweise nicht zur Verfügung, wenn der Adapter angebracht ist, während die Verfügbarkeit der anderen Funktionen möglicherweise vom verwendeten Objektiv abhängig ist.

Technische Daten

Abmessungen ∅86,4 × 40,5 mm (ohne hervorstehende Teile)

Gewicht Ca. 210 g (ohne Deckel)
