РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Powerline 4703 BR AL-KO

спремите га на чисто место.

2. Бензин пуните левком.

• Све точкове увек подесите на исту висину

2. За проверу подешености покрените мотор и

• Полугу гаса поставите на "Старт"

• Подесите потезно уже

• Клинасти каиш покварен

• Клинасти каиш покварен

Бензиновая газонокосилка

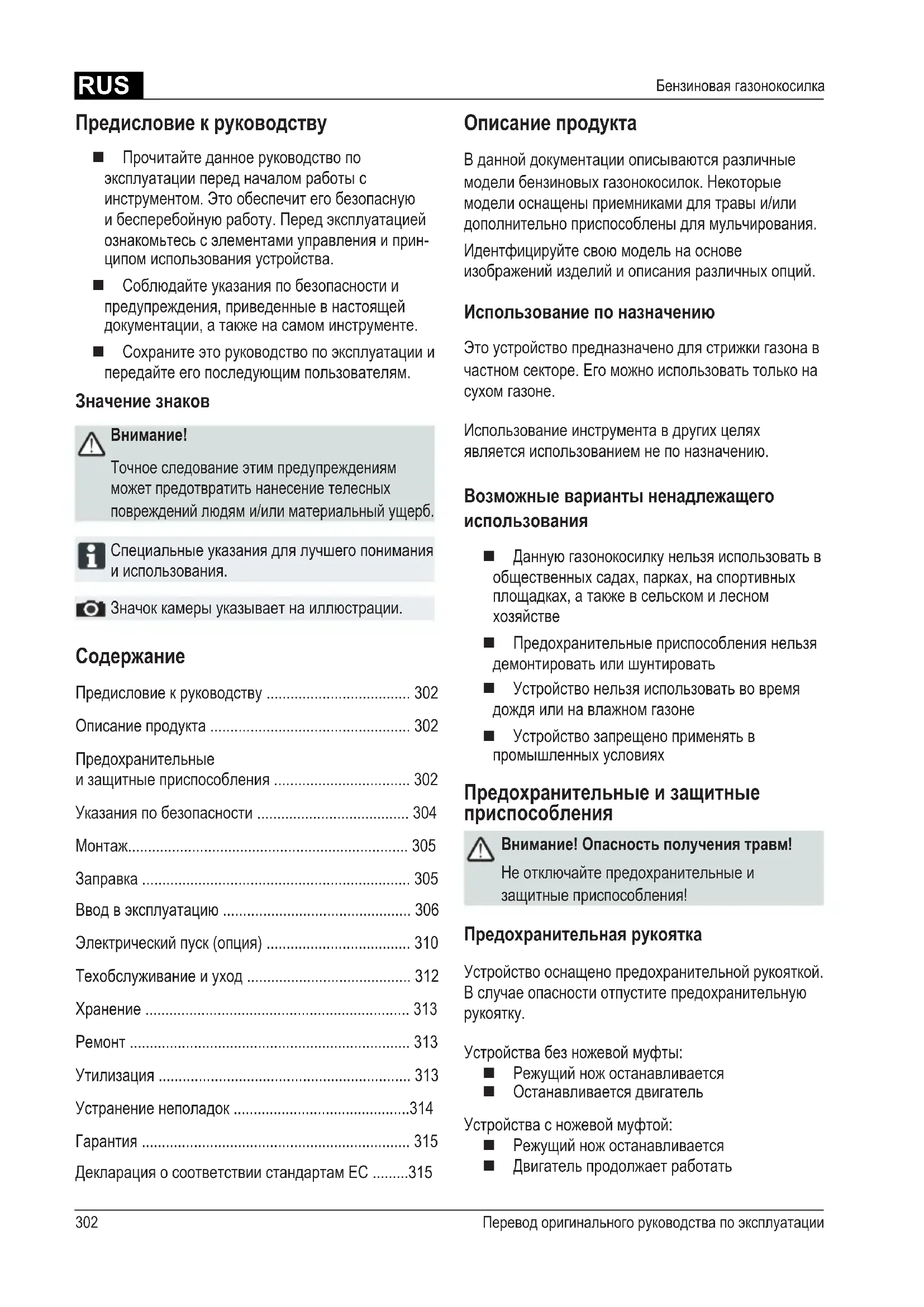

• Предисловие к руководству p. 302
• Описание продукта p. 302
• Предохранительные и защитные приспособления p. 302
• Указания по безопасности p. 304
• Монтаж p. 305
• Заправка p. 305
• Ввод в эксплуатацию p. 306
• Электрический пуск (опция) p. 310
• Техобслуживание и уход p. 312
• Хранение p. 313
• Ремонт p. 313
• Утилизация p. 313
• Устранение неполадок p. 314
• Гарантия p. 315
• Декларация о соответствии стандартам ЕС Предисловие к руководству Прочитайте данное руководство по эксплуатации перед началом работы с инструментом. Это обеспечит его безопасную и бесперебойную работу. Перед эксплуатацией ознакомьтесь с элементами управления и прин- ципом использования устройства. Соблюдайте указания по безопасности и предупреждения, приведенные в настоящей документации, а также на самом инструменте. Сохраните это руководство по эксплуатации и передайте его последующим пользователям. Значение знаков p. 315

Точное следование этим предупреждениям может предотвратить нанесение телесных повреждений людям и/или материальный ущерб. Специальные указания для лучшего понимания и использования. Значок камеры указывает на иллюстрации. Описание продукта В данной документации описываются различные модели бензиновых газонокосилок. Некоторые модели оснащены приемниками для травы и/или дополнительно приспособлены для мульчирования. Идентфицируйте свою модель на основе изображений изделий и описания различных опций. Использование по назначению Это устройство предназначено для стрижки газона в частном секторе. Его можно использовать только на сухом газоне. Использование инструмента в других целях является использованием не по назначению. Возможные варианты ненадлежащего использования Данную газонокосилку нельзя использовать в общественных садах, парках, на спортивных площадках, а также в сельском и лесном

Предохранительные приспособления нельзя демонтировать или шунтировать Устройство нельзя использовать во время дождя или на влажном газоне Устройство запрещено применять в промышленных условиях Предохранительные и защитные приспособления Внимание! Опасность получения травм! Не отключайте предохранительные и защитные приспособления! Предохранительная рукоятка Устройство оснащено предохранительной рукояткой. В случае опасности отпустите предохранительную

Устройства без ножевой муфты: Режущий нож останавливается Останавливается двигатель Устройства с ножевой муфтой: Режущий нож останавливается Двигатель продолжает работатьRUS 303470 591_c 1 Стартерный трос 9 Регулировка высоты стрижки* 2 Пуск, стоп* 10 Ножевая муфта* 3 Колесный привод* 11 Регулируемый редуктор* 4 Предохранительная рукоятка 12 Руководство по эксплуатации 5 Эргономичная регулировка по высоте* 13 Блок выброса* 6 Индикатор заполнения* 14 Клапанный затвор* 7 Отражательная заслонка* 15 Комплект для мульчирования* 8 Приемник для травы* * в зависимости от исполнения Символы на устройстве

Соблюдайте особую осторожность при управлении инструментом. Перед проведением работ с режущим механизмом извлеките из гнезда штекер свечи зажигания. Перед пуском в эксплуатацию прочтите инструкцию! Отпустите тормоз двигателя. Не допускайте третьих лиц в опасную зону! Включите колесный привод. Держать руки и ноги подальше от режущего

Дистанционное управление подачей газа, старт / стоп. Держитесь на расстоянии от опасной зоны.

Отражательная заслонка Отражательная заслонка обеспечивает защиту от выбрасываемых деталей.RUS Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка Указания по безопасности

Используйте инструмент только в технически безупречном состоянии! Внимание! Опасность получения травм! Не отключайте предохранительные и защитные приспособления! Внимание - опасность пожара! Не храните заправленную машину в зданиях, в которых существует опасность контакта паров бензина с открытым огнем или искрами! Следите за чистотой вокруг двигателя, выхлопной трубы, ящика аккумуляторной батареи и топливного бака - там не должно быть скошенной травы, бензина и масла. Не допускайте в опасную область третьих лиц Оператор или пользователь несет ответственность за несчастные случаи с другими лицами и их собственностью Детям или другим лицам, не ознакомленным с настоящим руководством по эксплуатации, запрещается работать с данным устройством Соблюдайте местные предписания касательно минимального возраста пользователя Запрещается работать с инструментом в состоянии алкогольного или наркотического опьянения, а также под влиянием медикаментов Носите соответствующую спецодежду Длинные брюки Прочная и нескользящая обувь Средства защиты слуха При проведении работ на склонах Всегда старайтесь занять максимально устойчивое положение Всегда стригите траву поперек склона, никогда не ведите газонокосилку вверх или вниз Не стригите траву на склонах под углом больше 20° Особая осторожность при развороте Работайте только при достаточно ярком дневном свете или искусственном освещении Держитесь подальше от режущего механизма Соблюдайте национальные предписания касательно времени работы Не оставляйте устройство, готовое к работе, без

Используйте для стрижки только острый режущий нож Никогда не используйте устройство с поврежденными защитными приспособлениями / защитными решетками Никогда не используйте устройство без полностью смонтированных защитных приспособлений (например: отражательной заслонки, приспособлений для приема травы) Перед каждым использованием проверяйте устройство на наличие повреждений и заменяйте поврежденные детали Отключите двигатель, дождитесь остановки устройства и извлеките из гнезда штекер свечи

если нужно оставить устройство после обнаружения неполадок перед отпусканием блокировок перед устранением засорения после контакта с посторонними предметами при возникновении повреждений и необыч- ной вибрации в устройстве Осмотрите газонокосилку на предмет повреждений и при необходимости проведите ремонтные работы, прежде чем запустить и начать работу с ней снова. Вставьте штекер свечи зажигания в гнездо и запустите двигатель после устранения неполадки (см. таблицу неполадок) и проверки устройства после очистки устройства Полностью и тщательно проверяйте подстригаемый участок, удаляйте все посторонние предметы Особое внимание проявляйте при развороте газонокосилки или при подтягивании ее к себе Дополнительные знаки на устройствах с электрическим пуском Внимание! Опасность поражения электрическим током. Не допускайте приближения соединительного кабеля к режущим ножам. Перед проведением работ по техобслуживанию или при повреждении кабеля всегда отсоединяйте устройство от сети.RUS 305470 591_c

Соблюдайте прилагаемое руководство по монтажу.

Устройство разрешается эксплуатировать только после полной сборки. Не стригите траву над препятствиями (например, ветками, корнями деревьев) Удаляйте срезанную траву только после остановки двигателя При пересечении площади, не подлежащей стрижке, следует выключать двигатель / режущий нож Никогда не поднимайте и не переносите устройство при работающем двигателе Не употребляйте еду и напитки во время заливки бензина или моторного масла Не вдыхайте пары бензина Ведите газонокосилку, перемещаясь шагом Перед эксплуатацией устройства проверьте прочность посадки гаек, винтов и болтов

Перед вводом в эксплуатацию газонокосилку следует заправить. Предупреждение - опасность пожара! Бензин и масло является в высокой мере воспламеняемыми! Всегда соблюдайте поставляемую в комплекте инструкцию по эксплуатации от изготовителя двигателя. Производственные материалы

неэтилированный см. указания изготовителя

см. указания изготовителя

прим. 0,6 л Безопасность Предупреждаем! Никогда не запускайте двигатель в закрытых помещениях. Опасность отравления! Храните бензин и масло только в предусмотренных для них емкостях Заливайте и сливайте бензин и масло только при холодном двигателе вне помещений Не заливайте бензин или масло во время работы двигателя Не переполняйте бак (бензин расширяется) Во время заправки не курите Не открывайте заправочное соединение при работающем или горячем двигателе Если бак или заправочное соединение повреждено, замените его Всегда прочно закрывайте крышку бака Если бензин вытек: Не запускайте двигатель Избегайте попыток зажигания Очистка устройства При утечке моторного масла: Не запускайте двигатель Соберите вытекшее моторное масло вяжущим средством или губкой и утилизируйте надлежащим образом Выполните очистку устройства Отработавшее масло: не должно попасть в обычные отходы не должно попасть в канализацию, стоки или на грунт Мы рекомендуем сдавать отработавшее масло в закрытой емкости в центр утилизации или сервисный центр. Заливка бензина

1. Открутите крышку бака и положите ее в чистом месте.

2. Залейте бензин через воронку.

3. Прочно закройте и очистите заливное отверстие

Заливка моторного масла

1. Открутите крышку маслоналивного отверстия и

положите ее в чистом месте.

2. Залейте масло через воронку.

3. Прочно закройте маслоналивное отверстие и

очистите его.RUS Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка Ввод в эксплуатацию

Устройство нельзя использовать с частично отсоединившимся, поврежденным режущим механизмом или элементами крепления! Перед каждым вводом в эксплуатацию проводите визуальную проверку. Знак камеры на следующих страницах представляет собой ссылку на рисунки, стр. 4–7. Настройка высоты стрижки Внимание! Опасность получения травм! Регулируйте высоту стрижки только после отключения двигателя и остановки режущего ножа.

• Всегда настраивайте все колеса на одинаковую высоту стрижки.

• Регулировка высоты стрижки зависит от модели. Центральная регулировка ( 1)

1. Нажмите и удерживайте кнопку центральной

регулировки по высоте ( 1/1). При стрижке невысокой газонной травы надавите на рукоятку центральной регулировки высоты вниз ( 1/2) При стрижке высокой газонной травы потяните рукоятку центральной регулировки высоты вверх ( 1/2) Отображается ступень центральной регулировки по высоте ( 1/3)

2. Отпустите кнопку после достижения нужной

высоты стрижки. Осевая или центральная регулировка ( 2, 3)

1. Для разблокировки нажмите рычаг в сторону и

желаемую высоту стрижки.

3. Рычаг должен зафиксироваться (войти в

4. Обратите внимание, чтобы положение фиксации

для всех колес было одинаковым. Быстрая регулировка отдельного колеса или осевая регулировка (

1. Для разблокировки нажмите рычаг в сторону и

желаемую высоту стрижки.

3. Рычаг должен зафиксироваться (войти в

4. Обратите внимание, чтобы положение фиксации

для всех колес было одинаковым. Регулировка отдельного колеса ( 5)

1. Ослабьте колесный винт.

2. Вставьте колесный винт в отверстие для

соответствующей высоты стрижки.

3. Затяните колесный винт.

4. Обратите внимание, чтобы положение

отверстия для всех колес было одинаковым. Центральная осевая регулировка ( 6)

1. Положите большие пальцы на концы оси.

2. Подложите палец под корпус косилки.

3. Вытяните ось большими пальцами от

предыдущей отметки на нужную высоту

4. Подтяните ось большими пальцами в положение

перед отметкой нужной высоты стрижки и дайте ей зафиксироваться.

5. Обратите внимание, чтобы положение фиксации

для всех колес было одинаковым.RUS 307470 591_c Стрижка с использованием приемника для

Внимание! Опасность получения травм! Снимайте или устанавливайте приемник для травы только после выключения двигателя и остановки режущего ножа.

1. Поднимите отражающую заслонку и подвесьте

приемник для травы на держатели ( 8). Индикатор заполнения Поток воздуха во время стрижки перемещает индикатор заполнения вверх ( 7a). Если приемник для травы полон, то индикатор заполнения прилегает к приемнику ( 7b). Необходимо опорожнить приемник для травы. Опорожнение приемника для травы

1. Поднимите отражающую заслонку.

2. Выведите приемник для травы из зацепления и

снимите, направляя назад ( 8).

3. Опорожните приемник для травы.

4. Поднимите отражающую заслонку и снова

подвесьте приемник для травы на держатели

8). Стрижка без приемника для травы

Стрижка газонов без приемника для травы разрешена только при работающей поворотной пружине отражательной заслонки. Отражательная заслонка вследствие воздействия усилия пружины прилегает к корпусу газонокосилки. Таким образом, скошенная трава выбрасывается назад и вниз. Мульчирование с помощью комплекта для мульчирования (опция) Во время мульчирования срезанная трава не собирается, а остается на газоне. Мульча защищает грунт и снабжает его питательными веществами. Наилучшие результаты достигаются при регулярном срезе прим. на 2 см. Только молодая трава с мягкой тканью листьев разлагается быстро. Высота травы перед мульчированием: макс. 8 см Высота травы после мульчирования: мин. 4 см Адаптируйте скорость шага под мульчирование, не двигайтесь слишком

Использование комплекта для мульчирования Внимание! Опасность получения травм! Устанавливайте или снимайте комплект для мульчирования только после выключения двигателя и остановки режущего ножа.

1. Снимите приемник для травы (

2. Поднимите отражающую заслонку и вставьте

комплект для мульчирования в шахту выброса

9). Должен сработать механизм блокировки. Если комплект для мульчирования не зафиксируется, это может привести к повреждению комплекта для мульчирования и режущего ножа. Снятие комплекта для мульчирования

1. Поднимите отражающую заслонку.

2. Разъедините механизм блокировки на

комплекте мульчирования ( 10/1).

3. Извлеките комплект для мульчирования (

10/2).RUS Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка Запуск двигателя Внимание - опасность отравления! Никогда не запускайте двигатель в закрытых помещениях. Внимание! Опасность получения травм! Не поворачивайте устройство во время пускового процесса.

• Запускайте двигатель только при смонтированном ноже (нож используется в качестве инерционной

• При запуске прогретого двигателя НЕ используйте дроссель или кнопку праймера

• Не изменяйте настройки регулятора на

Не запускайте устройство, если канал выброса не закрыт одной из следующих деталей: Приемник для травы Отражательная заслонка Комплект для мульчирования Активируйте выключатель стартера с особой внимательностью, в соответствии с указаниями изготовителя Следите, чтобы ноги находились на достаточном расстоянии от режущего инструмента Запускайте устройство в низкой траве Знаки на устройстве:

Дистанционное управление газом*

Дистанционное управление газом с дросселем* Регулируемый

Быстро Медленно Ножевая муфта*

• в зависимости от исполнения Настройка высоты рукояти (опция) Регулировка с помощью кнопок

1. Нажмите и удерживайте две кнопки на верхней

перекладине. Параллельно настройте желаемое положение ( 12/1).

2. Отпустите кнопки, чтобы верхняя перекладина

зафиксировалась. Регулировка с помощью зажимов

1. Удерживая перекладину, ослабьте оба зажима

2. Приведите перекладину в желаемое положение.

Стрижка с боковым выбросом (опция) Внимание! Опасность получения травм! Снимайте или устанавливайте боковой выброс только после выключения двигателя и остановки режущего ножа. Использование бокового выброса

1. Снимите приемник для травы и вставьте

комплект для мульчирования.

2. Откройте крышку бокового выброса и

придержите ее ( 11/1).

3. Вставьте канал бокового выброса (

4. Медленно закройте крышку.

Крышка фиксирует канал бокового выброса, не давая ему выпасть. Удаление бокового выброса

1. Откройте крышку бокового выброса и

придержите ее ( 11/1).

2. Удалите боковой выброс и закройте крышку

11/2).RUS 309470 591_c Ручной пуск без дистанционного управления газом, с

1. Установите дроссель в позицию 1 ( 13/1).

2. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) – предохранительная

рукоятка не фиксируется.

3. Быстро вытяните стартерный трос, а затем дайте

ему намотаться, медленно отпуская его ( 18).

4. После прогрева двигателя (прим. 15–20 секунд)

установите дроссель в положение 2 ( 13/2). Настройка двигателя фиксированная. Регулирование числа оборотов невозможно. без дистанционного управления газом, с праймером ( 16)

1. 3 раза нажмите кнопку праймера с интервалом

прим. 2 секунды ( 16). При температуре ниже 10 °C нажмите кнопку праймера 5 раз.

2. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) – предохранительная рукоятка

3. Быстро вытяните стартерный трос, а затем дайте

ему намотаться, медленно отпуская его ( 18). Настройка двигателя фиксированная. Регулирование числа оборотов невозможно. без дистанционного управления газом, без праймера/дросселя

4. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) – предохранительная рукоятка

5. Быстро вытяните стартерный трос, а затем дайте

ему намотаться, медленно отпуская его ( 18). Настройка двигателя фиксированная. Регулирование числа оборотов невозможно. с дистанционным управлением газом, с

Дистанционное управление газом с дросселем

1. Установите рычаг газа в положение ( 14/1).

2. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) – предохранительная

рукоятка не фиксируется.

3. Быстро вытяните стартерный трос, а затем дайте

ему намотаться, медленно отпуская его ( 18).

4. После прогрева двигателя (прим. 15–20 секунд)

установите рычаг газа в положение между

( 14/2). с дистанционным управлением газом, без праймера/дросселя Дистанционное управление газом

5. Установите рычаг газа в положение ( 20/1).

6. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) - предохранительная рукоятка

7. Быстро вытяните стартерный трос, а затем

дайте ему намотаться, медленно отпуская его

8. После прогрева двигателя (прим. 15–20 секунд)

установите рычаг газа в положение между

( 20).RUS Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка Ножевая муфта (опция) Ножевая муфта

С помощью ножевой муфты можно подсоединить и отсоединить режущий нож во время работы

Подсоединение режущего ножа

1. Потяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) - Предохранительная

рукоятка не фиксируется.

2. Отведите рычаг муфты от себя (

21/1) - Режущий нож подсоединяется. Отсоединение режущего ножа.

3. Отпустите предохранительную рукоятку (

25). - Режущий нож отсоединяется. - Рычаг муфты переходит в положение покоя

21/2). Электрический пуск без праймера/дросселя

1. Установите рычаг газа в положение "ПУСК"

2. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) – предохранительная рукоятка

3. Поверните ключ зажигания в замке зажигания в

крайнее правое положение ( 19).

4. Как только двигатель заработает, отпустите ключ

зажигания (он вернется в положение „0“).

5. Установите рычаг газа в соответствии с нужным

числом оборотов двигателя в положение между и ( 15/2). Электрический пуск (опция) Электрический пуск с праймером ( 16)

1. Установите рычаг газа в положение "ПУСК"

2. 3 раза нажмите кнопку праймера с интервалом

прим. 2 секунды ( 16). При температуре ниже 10 °C нажмите кнопку праймера 5 раз.

3. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) – предохранительная рукоятка

4. Поверните ключ зажигания в замке зажигания в

крайнее правое положение ( 19).

5. Как только двигатель заработает, отпустите ключ

зажигания (он вернется в положение „0“).

6. Установите рычаг газа в соответствии с нужным

числом оборотов двигателя в положение между и ( 15/2). с дистанционным управлением газом, с праймером ( 16) Дистанционное управление газом

1. Установите рычаг газа в положение ( 20/1).

2. 3 раза нажмите кнопку праймера с интервалом

прим. 2 секунды ( 16). При температуре ниже 10 °C нажмите кнопку праймера 5 раз.

3. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом положении (

17) - предохранительная рукоятка

4. Быстро вытяните стартерный трос, а затем дайте

ему намотаться, медленно отпуская его ( 18).

5. Как только двигатель заработает, переведите

рычаг газа для достижения желаемого числа оборотов в положение между и ( 20).RUS 311470 591_c Регулируемый редуктор (контроль скорости) (опция) Регулируемый

Быстро Медленно С помощью регулируемого редуктора можно плавно изменять скорость движения газонокосилки.

Нажимайте рычаг только во время работы

Переключение при отсутствии привода может привести к повреждению приводного

Для более высокой скорости потяните рычаг

23) в направлении ( 23/2)

Для более низкой скорости потяните рычаг

Всегда приводите скорость движения в соответствие с текущим состоянием грунта и

Колесный привод (опция) ( 22)

Подключайте редуктор только при работающем двигателе. Включение колесного привода

1. Придавите вилку переключения передач

редуктора к верхней перекладине и удерживайте (

22) – вилка переключения

передач не фиксируется. - Включается колесный привод. Выключение колесного привода

1. Отпустите вилку переключения передач

редуктора ( 24). - Колесный привод выключается. Устройство с ножевой муфтой Ножевая муфта

1. Отпустите предохранительную рукоятку ( 25).

2. Установите рычаг газа в положение

20/2). - Двигатель выключится. Внимание - опасность тяжелых резаных ран! Двигатель может двигаться по инерции. После выключения убедитесь, что двигатель остановился. Выключение двигателя Устройство без ножевой муфты

1. Установите рычаг газа в положение

2. Отпустите предохранительную рукоятку (

25). - Двигатель выключится. Внимание - опасность тяжелых резаных ран! Двигатель может двигаться по инерции. После выключения убедитесь, что двигатель остановился.RUS Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка Зарядка стартерной батареи (опция) Стартерная батарея не нуждается в техническом обслуживании и обычно заряжается косилкой. В особых случаях батарею должен заряжать пользователь: Перед первым вводом косилки в эксплуатацию При разрядке, перед перерывом на зиму или длительным простоем (> 6 месяцев) Процесс зарядки:

1. Извлеките зарядное устройство из ящика

аккумуляторной батареи.

2. Отсоедините кабель аккумулятора от кабеля

3. Соедините кабель аккумулятора с кабелем

зарядного устройства ( 29).

4. Подключите зарядное устройство к электросети.

Напряжение электросети должно соответствовать рабочему напряжению зарядного устройства. Время зарядки составляет около 36 часов. Используйте только оригинальное зарядное устройство из комплекта поставки.

• Заряжайте стартерную батарею только в сухом, хорошо проветриваемом помещении.

• Не используйте газонокосилку во время процесса зарядки. Заточка и замена режущего ножа Поручайте заточку / замену тупых или поврежденных режущих ножей только авторизованным специализированным предприятиям Подточенные режущие ножи должны быть сбалансированы

Использование несбалансированных ножей ведет к слишком сильным вибрациям и повреждению косилки. Очистка косилки В зависимости от изготовителя двигателя: карбюратор / воздушный фильтр должен быть направлен вверх ( 26) свеча зажигания должна быть направлена вверх

27) Соблюдайте руководство по эксплуатации от изготовителя двигателя! Техобслуживание и уход Внимание! Опасность получения травм!

• Перед проведением любых работ по техобслуживанию и уходу всегда выключайте двигатель и извлекайте из гнезда штекер свечи зажигания.

• Двигатель может двигаться по инерции. После выключения убедитесь, что двигатель остановился.

• При техобслуживании ножей всегда надевайте рабочие перчатки! Регулярно проверяйте приспособление для приема травы на предмет функционирования и износа Очищайте устройство после каждого применения Не обрызгивайте устройство водой Проникновение воды может привести к неполадкам (системы зажигания, карбюратора) Регулярно проверяйте режущий нож на наличие повреждений Всегда заменяйте неисправные глушителиRUS 313470 591_c

Внимание - опасность взрыва! Не храните устройство в помещении, где используется открытое пламя или источники

Дайте двигателю остыть Для уменьшения занимаемой площади во время хранения сложите верхнюю перекладину

31, 32) Храните инструмент в сухом месте, недоступном для детей и неуполномоченных лиц Обеспечьте защиту стартерной батареи от

Время от времени дозаряжайте стартерную

Опорожните бензиновый бак Извлеките штекер свечи зажигания из гнезда

Ремонтные работы разрешено проводить только сотрудникам сервис-центров и авторизованных специализированных предприятий. Смазка ведущей шестерни Время от времени смазывайте ведущую шестерню на валу редуктора маслом в виде аэрозоля Редуктор колесного привода не нуждается в техническом обслуживании. Уход за двигателем Замена моторного масла

1. Для сбора масла подготовьте подходящую

2. Полностью слейте масло через маслоналивное

отверстие или откачайте. Утилизируйте отработавшее масло двигателя без вреда для окружающей среды! Мы рекомендуем сдавать отработавшее масло в закрытой емкости в центр утилизации или сервисный центр. Отработавшее масло

• не должно попасть в обычные отходы

• не должно попасть в канализацию или стоки

• не должно проливаться на землю Замена воздушного фильтра Соблюдайте указания изготовителя двигателя. Замена свечи зажигания Соблюдайте указания изготовителя двигателя. Колесный привод (опция) Регулировка троса Боудена Если во время работы двигателя колесный привод больше не включается или не выключается, то необходимо дополнительно отрегулировать соответствующий трос Боудена.

Изменяйте положение троса Боудена только при выключенном двигателе.

1. Поверните элемент регулировки на тросе

Боудена в направлении стрелки ( 30).

2. Для проверки настройки запустите двигатель и

включите колесный привод.

3. Если колесный привод все еще не работает,

передайте газонокосилку в сервис-центр или на авторизованное специализированное предприятие.

Стартерные батареи с израсходованным или заканчивающимся зарядом или дефектные стартерные батареи запрещено утилизировать вместе с бытовыми отходами! Инструмент, его упаковка и принадлежности изготовлены из материалов, подлежащих вторичной переработке, поэтому их следует утилизировать соответствующим образом.RUS Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка Устранение неполадок

Нож и вал двигателя выравнивать нельзя. Неполадка Решение Двигатель не заводится ▪ Залейте бензин

• Установите рычаг газа в положение "Пуск"

• Подведите скобу моторного выключателя к верхней поперечине

• Проверьте свечи зажигания, при необходимости выполните замену

• Выполните очистку воздушного фильтра

• Дайте ножу косилки поработать вхолостую

• Подзарядите стартерную батарею

• Начинайте работу со скошенной площади Мощность двигателя

• Откорректируйте высоту стрижки

• Заточите / замените ножи косилки

• Очистите канал выброса / устройство

• Выполните очистку воздушного фильтра

• Уменьшите рабочую скорость Не чистый разрез ▪ Заточите / замените ножи косилки

• Откорректируйте высоту стрижки Приемник для травы заполняется недостаточно

• Откорректируйте высоту стрижки

• Подождите, пока газон не высохнет

• Заточите / замените ножи косилки

• Очистите решетку приемника для травы

• Очистите канал выброса / устройство Колесный привод не

• Измените положение троса Боудена

• Поврежден клиновидный ремень

• Обратитесь в мастерскую по обслуживанию клиентов

• Удалите грязь из колесного привода, с зубчатого ремня и редуктора

• Смажьте муфты свободного хода (ведущая шестерня на валу редуктора) маслом в виде аэрозоля Колеса не вращаются при включенном редукторе

• Подтяните колесные винты

• Ступица колеса неисправна

• Поврежден клиновидный ремень

• Обратитесь в мастерскую по обслуживанию клиентов Устройство слишком сильно

• Проверьте нож косилки При возникновении неполадок, которые не приведены в данной таблице или которые невозможно устранить самостоятельно, обратиться в один из сервисных центров нашей компании.RUS 315470 591_c

Мы готовы устранить некоторые погрешности материала или изготовления в течение установленного законом срока давности предъявления претензии по качеству (путем ремонта или замены - по нашему усмотрению). Срок давности определяется законодательством страны, где был куплен инструмент. Наши гарантийные обязательства действительны только в следующих случаях: Гарантия теряет силу в следующих случаях: При надлежащем обращении с инструментом При соблюдении руководства по эксплуатации При использовании оригинальных запасных

При попытке починить инструмент При внесении изменений в конструкцию инструмента При ненадлежащем использовании инструмента (например, в промышленных или коммунальных

Гарантия не распространяется на: Повреждения лакового покрытия, возникшие по причине нормального износа Изнашиваемые детали, отмеченные рамкой XXX XXX (X) на карте запасных частей Двигатели внутреннего сгорания – На них распространяются отдельные гарантийные обязательства соответствующего производителя двигателей В случае, требующем предоставления гарантии, пожалуйста, обратитесь с данным гарантийным письмом и чеком, подтверждающим покупку, к Вашему дилеру или в ближайший авторизованный сервисный центр. Данные гарантийные обязательства не распространяются на определенный законом порядок предъявления покупателем претензий по качеству к продавцу.

Специалист всегда должен выполнять следующие проверки при следующих обстоятельствах: после наезда на препятствие при внезапной остановке двигателя при повреждении редуктора при повреждении клиновидного ремня при искривлении ножа при искривлении вала двигателя Декларация о соответствии стандартам ЕС см. руководство по монтажуUA Переклад оригінального посібника з експлуатації

Газонокосарка бензинова

2. Залийте бензин через воронку.

2. Залийте масло через воронку.

Газонокосарка бензинова Ножова муфта (опція) Ножова муфта

2. Налейте бензин с фуния.

2. Налейте масло с фуния.

Осова настройка или централна настройка ( 2, 3)

затягащи приспособления ( 12/2).

газта за желаните обороти на мотора в позиция

2. За проверка на настройката стартирайте мотора
