INSTRUKCJA OBSŁUGI Powerline 4703 BR AL-KO

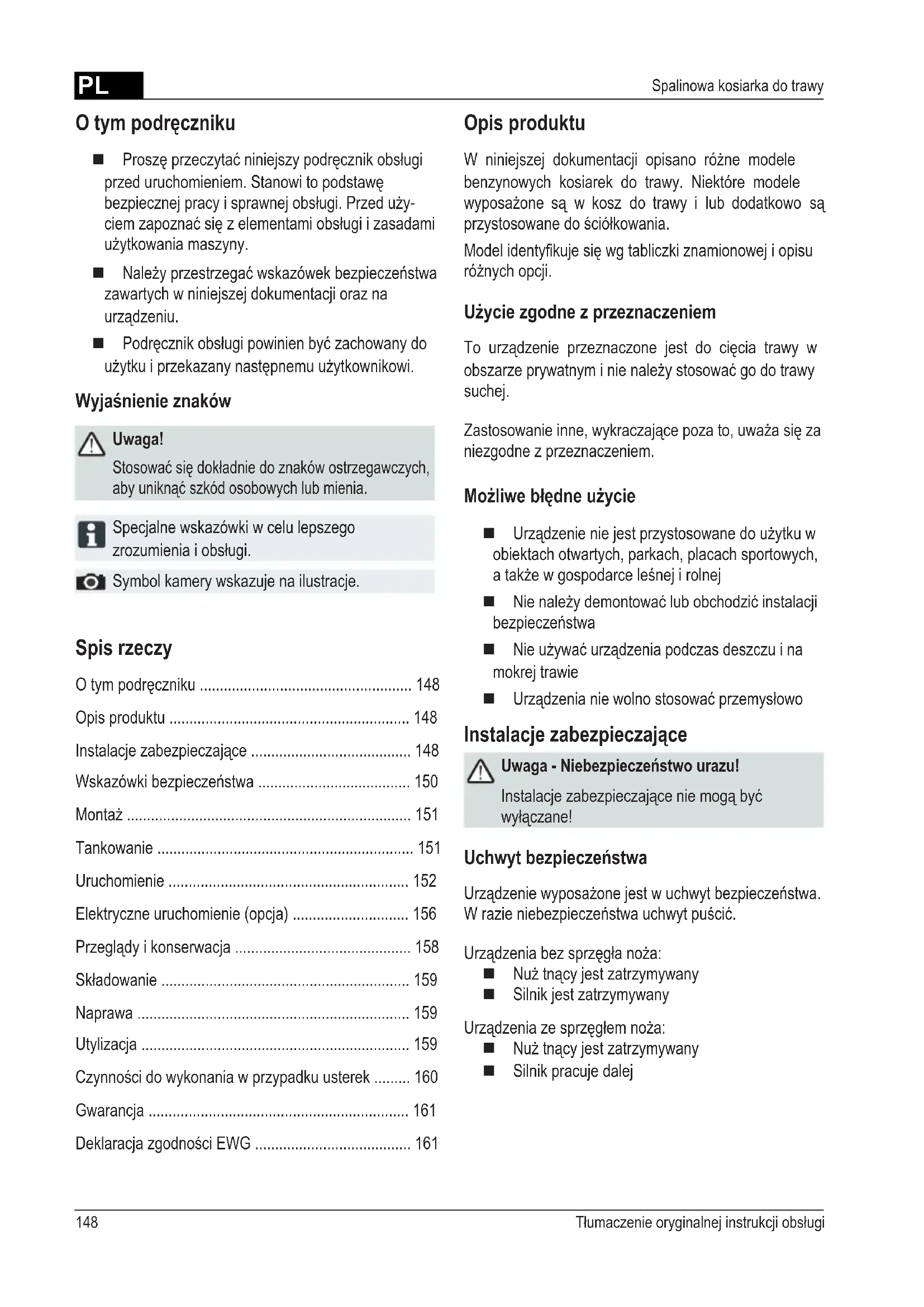

• Spalinowa kosiarka do trawy Spis rzeczy O tym podręczniku p. 148
• Opis produktu p. 148
• Instalacje zabezpieczające p. 148
• Wskazówki bezpieczeństwa p. 150
• Montaż p. 151
• Tankowanie p. 151
• Uruchomienie p. 152
• Elektryczne uruchomienie (opcja) p. 156
• Przeglądy i konserwacja p. 158
• Składowanie p. 159
• Naprawa p. 159
• Utylizacja p. 159
• Czynności do wykonania w przypadku usterek p. 160
• Gwarancja p. 161
• Deklaracja zgodności EWG O tym podręczniku Proszę przeczytać niniejszy podręcznik obsługi przed uruchomieniem. Stanowi to podstawę bezpiecznej pracy i sprawnej obsługi. Przed uży- ciem zapoznać się z elementami obsługi i zasadami użytkowania maszyny. Należy przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej dokumentacji oraz na urządzeniu. Podręcznik obsługi powinien być zachowany do użytku i przekazany następnemu użytkownikowi. Wyjaśnienie znaków Uwaga! Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia. Specjalne wskazówki w celu lepszego zrozumienia i obsługi. Symbol kamery wskazuje na ilustracje. Opis produktu W niniejszej dokumentacji opisano różne modele benzynowych kosiarek do trawy. Niektóre modele wyposażone są w kosz do trawy i lub dodatkowo są przystosowane do ściółkowania. Model identykuje się wg tabliczki znamionowej i opisu różnych opcji. Użycie zgodne z przeznaczeniem To urządzenie przeznaczone jest do cięcia trawy w obszarze prywatnym i nie należy stosować go do trawy suchej. Zastosowanie inne, wykraczające poza to, uważa się za niezgodne z przeznaczeniem. Możliwe błędne użycie Urządzenie nie jest przystosowane do użytku w obiektach otwartych, parkach, placach sportowych, a także w gospodarce leśnej i rolnej Nie należy demontować lub obchodzić instalacji bezpieczeństwa Nie używać urządzenia podczas deszczu i na mokrej trawie Urządzenia nie wolno stosować przemysłowo Instalacje zabezpieczające Uwaga - Niebezpieczeństwo urazu! Instalacje zabezpieczające nie mogą być wyłączane! Uchwyt bezpieczeństwa Urządzenie wyposażone jest w uchwyt bezpieczeństwa. W razie niebezpieczeństwa uchwyt puścić. Urządzenia bez sprzęgła noża: Nuż tnący jest zatrzymywany Silnik jest zatrzymywany Urządzenia ze sprzęgłem noża: Nuż tnący jest zatrzymywany Silnik pracuje dalejPL 149470 591_c 1 Linka startowa 9 Ustawienie wysokości cięcia* 2 Uruchomienie, zatrzymanie* 10 Sprzęgło noża* 3 Napęd kół* 11 Przekładnia kombinowana* 4 Uchwyt bezpieczeństwa 12 Instrukcja obsługi 5 Ergonomiczne ustawianie wysokości* 13 Wkładka wyrzutu* 6 Wskaźnik stanu napełnienia* 14 Osłona zamykająca* 7 Osłona przeciwuderzeniowa* 15 Zestaw do ściółki* 8 Kosz do trawy* * w zależności od wyposażenia Symbole na urządzeniu Uwaga! Szczególna ostrożność przy manipulacji. Przed rozpoczęciem pracy przy mechanizmie tnącym zdjąć fajkę świecową! Przed uruchomieniem przeczytać instrukcję obsługi! Zwolnić hamulec silnika. Osoby trzecie nie mogą znajdować się w stree zagrożenia! Włączyć napęd kół. Ręce i nogi trzymać z dala od mechanizmu tnącego! p. 161

Zdalne sterowanie gazem start / stop. Utrzymywać odpowiedni odstęp od stref zagrożenia.

Osłona przeciwuderzeniowa Osłona przeciwuderzeniowa chroni przed wyrzucanymi częściami.PL Tłumaczenie oryginalnej instrukcji obsługi

Spalinowa kosiarka do trawy Wskazówki bezpieczeństwa Uwaga! Urządzenie może być używane tylko w nienagannym stanie technicznym! Uwaga - Niebezpieczeństwo urazu! Instalacje zabezpieczające nie mogą być wyłączane! Uwaga - Niebezpieczeństwo pożaru! Zatankowanego urządzenia nie przechowywać w zamkniętych pomieszczeniach, w których opary benzyny mogłyby mieć styczność z ogniem lub iskrami! Obszary wokół silnika wydechu, skrzynki na akumulator, zbiornika paliwa nie mogą być zabrudzone ściętą trawą, benzyną, olejem. Osoby trzecie nie mogą znajdować się w stree zagrożenia Prowadzący urządzenie lub jego użytkownik są odpowiedzialni za wypadki z udziałem innych osób, a taże ich mienie Urządzenia nie mogą obsługiwać dzieci ani osoby nie zapoznane z niniejszą instrukcją obsługi Przestrzegać przepisów dot. wieku minimalnego osoby obsługującej urządzenie Nie wolno urządzenia obsługiwać będąc pod wpływem alkoholu, narkotyków lub lekarstw Stosować odpowiednią odzież roboczą: Długie spodnie Mocne i przeciw poślizgowe buty Ochrona słuchu Przy pracy na pochyłościach zawsze uważać na bezpieczne oparcie ścinać trawę zawsze w poprzek pochyłości, nigdy z góry lub pod górę nie ścinać trawy na pochyłościach powyżej 20° pochyłu zachować szczególną ostrożność podczas wykonywania zwrotów Pracować tylko przy świetle dziennym lub oświetleniu sztucznym Części ciała i garderoby trzymać z dala od instalacji tnącej przestrzegać lokalnych przepisów w zakresie godzin pracy Nie pozostawiać urządzenia gotowego do pracy bez dozoru Kosić tylko ostrym nożem Nigdy nie użytkować urządzenia z uszkodzonymi osłonami/instalacjami bezpieczeństwa Nigdy nie użytkować urządzenia bez w pełni zainstalowanych zabezpieczeń (np.: osłony przeciwuderzeniowej, instalacji wychwytywania ściętej trawy) Przed każdym użyciem urządzenie sprawdzić pod kątem uszkodzeń, a przed kolejnym użyciem wymienić uszkodzone części Wyłączyć silnik, odczekać do zatrzymania urządzenia i ściągnąć fajkę świecy odchodząc od urządzenia po wystąpieniu usterki przed usunięciem blokady przed usunięciem zatoru po kontakcie z ciałami obcymi jeśli w urządzeniu wystąpią usterki i nietypo- we wibracje Należy sprawdzić kosiarkę pod kątem uszkodzeń oraz przeprowadzić niezbędne naprawy przed ponownym użyciem. Nałożyć fajkę świecy i uruchomić silnik po usunięciu usterki (patrz tabela usterek) i sprawdzeniu urządzenia po oczyszczeniu urządzenia Teren do koszenia dokładnie sprawdzić, usuwając wszystkie ciała obce Należy zachować szczególną ostrożnośc przy zawracaniu kosiarką lub przyciąganiu jej do siebie Nie kosić nad przeszkodami (np. gałęzie, korzenie drzew) Dodatkowe symbole dla urządzeń ze startem elektrycznym Uwaga! Niebezpieczeństwo porażenia prądem. Przewód połączeniowy trzymać z dala od noży. Urządzenie należy przed przystąpieniem do prac konserwacyjnych lub w przypadku uszkodzenia kabla odłączyć od prądu.PL 151470 591_c Montaż Przestrzegać dołączonej instrukcji montażu. Uwaga! Urządzenie może być używane jedynie po całkowitym złożeniu. Ściętą trawę usuwać jedynie przy wyłączonym silniku Silnik/nóż wyłączyć także wtedy, kiedy przekracza się obszar inny niż przeznaczony do koszenia Nigdy nie podnosić ani nie przenosić urządzenia przy włączonym silniku Podczas napełniania benzyną czy olejem nie pić i nie jeść Nie wdychać oparów benzyny Prowadzić urządzenie w tempie pieszego Przed użyciem zwrócić uwagę na stabilne osadze- nie nakrętek, śrub i sworzni Tankowanie Przed uruchomieniem kosiarkę należy zatankować. Ostrzeżenie - Niebezpieczeństwo pożaru! Benzyna i olej są w wysokim stopniu zapalne! Zawsze przestrzegać dołączonej przez producenta instrukcji obsługi. Środki pracy Benzyna Olej silnikowy Rodzaj zwykła / bezołowiowa patrz wskazówki producenta silnika Ilość napełnieniowa patrz wskazówki producenta silnika ok. 0,6 l Bezpieczeństwo Ostrzeżenie! Nigdy nie pozostawiać na chodzie silnika w zamkniętych pomieszczeniach. Niebezpieczeństwo zatrucia! Benzynę i olej przechowywać tylko w przeznaczonym do tego pojemniku Napełniać i spuszczać benzynę i olej tylko przy zimnym silniku na wolnym powietrzu Nie uzupełniać benzyny czy oleju podczas pracy silnika Nie przepełniać zbiornika (benzyna rozszerza się) Nie palić podczas tankowania Nie otwierać zamknięcia zbiornika podczas pracy silnika lub gdy jest gorący Uszkodzony zbiornik bądź jego zamknięcie wymienić Korek wlewu zawsze mocno zamykać Jeśli wylała się benzyna: nie uruchamiać silnika unikać prób zapłonu przeczyścić urządzenie Jeśli wylał się olej silnikowy: nie uruchamiać silnika olej, który wydostał się z na zewnątrz, zbierać środkami wiążącymi olej lub ścierką, a następnie prawidłowo zutylizować przeczyścić urządzenie Starego oleju nie wyrzucać z odpadkami nie spuszczać do kanalizacji, ścieku czy na ziemię Zaleca się oddanie przerobionego oleju w zamkniętym pojemniku do centrum utylizacji lub serwisu. Napełnić benzyną

1. Odkręcić korek wlewu, położyć w czystym miejscu.

2. Napełniać benzyną przez lejek.

3. Mocno zakręcić korek wlewu i wyczyścić miejsce.

Napełnić olejem silnikowym

1. Odkręcić korek wlewu oleju i położyć go w czystym

2. Napełniać olejem przez lejek.

3. Mocno zakręcić korek wlewu oleju i wyczyścić

miejsce.PL Tłumaczenie oryginalnej instrukcji obsługi

Spalinowa kosiarka do trawy Uruchomienie Uwaga! Z luźnym, uszkodzonym lub zużytym mechanizmem tnącym lub częściami mocującymi urządzenie nie może być używane! Przed każdym uruchomieniem należy przeprowadzić kontrolę wzrokową urządzenia. Symbol aparatu fotogracznego na kolejnych stronach odnosi do rysunków, strona 4–7. Ustawić wysokość cięcia Uwaga - Niebezpieczeństwo urazu! Wysokość cięcia ustawiać tylko przy wyłączonym silniku i nieruchomym nożu.

• Zawsze ustawiać wszystkie koła na jednakową wysokość.

• Regulacja wysokości cięcia zależy od danego modelu. Nastawa centralna (

1. Nacisnąć i przytrzymać przycisk centralnej nastawy

1/1). Dla trawy krótszej nacisnąć dźwignię nastawy centralnej w dół ( 1/2) Dla trawy dłuższej pociągnąć dźwignię nastawy centralnej w górę ( 1/2) Stopień nastawy zostanie pokazany ( 1/3)

2. Puścić przycisk na życzonej wysokości cięcia.

Nastawa osi lub centralna ( 2, 3)

1. Dźwignię otwierającą nacisnąć w bok i przytrzymać.

2. Dżwignię przesunąć w prawo lub w lewo,

ustawiając na życzonej wysokości cięcia.

3. Dźwignię ponownie zakleszczyć.

4. Uważać na identyczne położenie wszystkich kół.

Szybka nastawa pojedynczego koła lub nastawa osi

1. Dźwignię otwierającą nacisnąć w bok i przytrzymać.

2. Dżwignię przesunąć w prawo lub w lewo,

ustawiając na życzonej wysokości cięcia.

3. Dźwignię ponownie zakleszczyć.

4. Uważać na identyczne położenie wszystkich kół.

Nastawa pojedynczego koła ( 5)

1. Odkręcić śrubę koła.

2. Śrubę włożyć w otwór dla odpowiedniej wysokości

3. Śrubę koła mocno dokręcić.

4. Uważać na identyczne położenie otworów

wszystkich śrub. Centralna nastawa osi ( 6)

1. Obydwa kciuki położyć na końcówkach osi.

2. Podłożyć palec pod obudowę kosiarki.

3. Wyciągnąć oś z dotychczasowego wgłębienia dla

danej wysokości cięcia.

4. Oś pociągnąć i zakleszczyć w innym wgłębieniu dla

życzonej wysokości cięcia.

5. Uważać na identyczne położenie wszystkich kół.PL

153470 591_c Koszenie z koszem na trawę Uwaga - Niebezpieczeństwo urazu! Kosz na trawę zakładać i ściągać tylko przy wyłączonym silniku i nieruchomym nożu.

1. Podnieść osłonę przeciwuderzeniową i zawiesić

kosz w uchwycie ( 8). Wskaźnik stanu napełnienia Wskazanie stanu napełnienia przesuwane jest w górę przez ciąg powietrza podczas koszenia ( 7a). Kiedy kosz jest pełen, wskaźnik styka się z koszem

7b). Kosz musi zostać opróżniony. Opróżnić kosz

1. Podnieść osłonę przeciwuderzeniową.

2. Wypiąć kosz i wysunąć do tyłu (

4. Podnieść osłonę przeciwuderzeniową i ponownie

zawiesić kosz w uchwycie ( 8). Koszenie bez kosza na trawę Uwaga! Kosić tylko przy nieuszkodzonej sprężynie osłony przeciwuderzeniowej i bez kosza na skoszoną trawę. Osłona przeciwuderzeniowa dociska do obudowy dzięki sile sprężyny. W ten sposób ścięta trawa wyrzucana jest z tyłu, w dół. Ściółkowanie z zestawem do ściółki (opcja) Przy ściółkowaniu skoszona trawa nie jest gromadzona, lecz pozostaje na trawniku. Ściółka chroni podłoże przed wyschnięciem i zaopatruje je w substancje odżywcze. Najlepsze wyniki uzyskuje się poprzez regularne cięcie po ok. 2 cm. Tylko młoda trawa z miękkimi liśćmi szybko butwieje. Wysokość trawy przed ściółkowaniem: Maksymalnie 8 cm Wysokość trawy po ściółkowaniu: Co najmniej 4 cm Szybkość cięcia dopasować do ściółkowania, nie iść za szybko. Stosowanie zestawu do ściółkowania Uwaga - Niebezpieczeństwo urazu! Zestaw zakładać i ściągać tylko przy wyłączonym silniku i nieruchomym nożu.

2. Podnieść osłonę przeciwuderzeniową i założyć

zestaw w szybie wyrzutnika ( 9). Zamknięcie musi się zakleszczyć. Jeśli zestaw się nie zakleszczy, może zostać wraz z nożem uszkodzony. Zdejmowanie zestawu

1. Podnieść osłonę przeciwuderzeniową.

2. Odkręcić zamknięcie na zestawie (

3. Wyciągnąć zestaw (

10/2).PL Tłumaczenie oryginalnej instrukcji obsługi

Spalinowa kosiarka do trawy Uruchomić silnik Uwaga - Niebezpieczeństwo urazu! Nigdy nie pozostawiać na chodzie silnika w zamkniętych pomieszczeniach. Uwaga - Niebezpieczeństwo urazu! Nie przechylać urządzenia podczas startu.

• Silnik uruchamiać tylko przy założonym nożu (nóż służy jako masa zamachowa)

• Podczas startu na ciepłym silniku NIE używać funkcji Choke lub przycisku Primer

• Nie zmieniać ustawień regulatora w silniku Nie uruchamiać urządzenia, jeśli kanał wyrzutowy nie jest osłonięty przez jedną z poniżej wyszczegól- nionych części: Kosz na trawę Osłona przeciwuderzeniowa Zestaw do ściółkowania Przycisk startera używać z wyjątkową ostrożnością, zgodnie ze wskazówkami producenta Przestrzegać odpowiedniej odległości stóp od urządzenia tnącego Urządzenie włączać w niskiej trawie Znaki pozycji na urządzeniu: Choke (ssanie)* Wł. Wył. Zdalne sterowanie gazem* Uruchomienie Zatrzymanie Zdalne sterowanie gazem z funkcją Choke* Przekładnia kombinowana* Szybko Wolno Sprzęgło noża* Wł. Wył.

• w zależności od wyposażenia Ustawianie wysokości rękojeści (opcja) Nastawianie przycisków

1. Obydwa przyciski na górnym dźwigarze nacisnąć i

przytrzymać, ustawiając odpowiednią pozycję

2. Puścić przyciski, aby dźwigar się zakleszczył.

Nastawianie zacisków

1. Przytrzymać dźwigar i odkręcić obydwa zaciski

2. Osadzić dźwigar we właściwej pozycji

Koszenie z wyrzutnikiem bocznym (opcja) Uwaga - Niebezpieczeństwo urazu! Wyrzutnik boczny zakładać i ściągać tylko przy wyłączonym silniku i nieruchomym nożu. Założyć wyrzutnik boczny

1. Zdjąć kosz i założyć zestaw do ściółkowania.

2. Podnieść osłonę do wyrzutnika bocznego i

przytrzymać ( 11/1).

3. Założyć boczny kanał wyrzutowy (

4. Osłonę powoli zamknąć.

Osłona chroni kanał boczny przed wypadnięciem. Zdjąć wyrzutnik boczny

1. Podnieść osłonę do wyrzutnika bocznego i

przytrzymać ( 11/1).

2. Wyciągnąć wyrzutnik boczny i zamknąć osłonę

11/2).PL 155470 591_c Uruchamianie ręczne bez zdalnego sterowania gazem, z funkcją Choke Choke (ssanie) Wł. Wył.

1. Choke ustawić na pozycji 1 ( 13/1).

2. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i

17) – uchwyt bezpieczeństwa nie

3. Pociągnąć szybko linkę startową i potem wolno

pozwolić na jej ponowne zrolowanie się ( 18).

4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić

Choke w pozycji 2 ( 13/2). Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu). Regulacja obrotów silnika nie jest możliwa. bez zdalnego sterowania gazem, z funkcją Primer

1. Przycisk pompowania paliwa nacisnąć 3x, w

odstępie ok. 2 sekund ( 16). W temperaturach poniżej 10 °C przycisk Primer nacisnąć 5x.

2. Pociągnąć uchwyt bezpieczeństwa do dźwigara i

17) – uchwyt bezpieczeństwa nie

3. Pociągnąć szybko linkę startową i potem wolno

pozwolić na jej ponowne zrolowanie się ( 18). Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu). Regulacja obrotów silnika nie jest możliwa. bez zdalnego sterowania gazem, bez Primer/Choke

4. Pociągnąć uchwyt bezpieczeństwa do dźwigara i

17) – uchwyt bezpieczeństwa nie

5. Pociągnąć szybko linkę startową i potem wolno

pozwolić na jej ponowne zrolowanie się ( 18). Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu). Regulacja obrotów silnika nie jest możliwa. ze zdalnym sterowaniem gazem, z funkcją Choke Zdalne sterowanie gazem z funkcją Choke*

1. Dźwignię gazu ustawić w pozycji ( 14/1).

2. Pociągnąć uchwyt bezpieczeństwa do dźwigara i

17) – uchwyt bezpieczeństwa nie

3. Pociągnąć szybko linkę startową i potem wolno

pozwolić na jej ponowne zrolowanie się ( 18).

4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić

Choke w pozycji pomiędzy i ( 14/2). ze zdalnym sterowaniem gazem, bez Primer/Choke Zdalne sterowanie gazem Uruchomienie Zatrzymanie

5. Dźwignię gazu ustawić w pozycji ( 20/1).

6. Uchwyt bezpieczeństwa przyciągnąć do dźwigara

17) - uchwyt bezpieczeństwa nie

7. Pociągnąć szybko linkę startową i potem wolno

pozwolić na jej ponowne zrolowanie się ( 18).

8. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić

Choke w pozycji pomiędzy i ( 20).PL Tłumaczenie oryginalnej instrukcji obsługi

Spalinowa kosiarka do trawy Sprzęgło noża (opcja) Sprzęgło noża Wł. Wył. Dzięki sprzęgłu noża możliwe jest wsprzęglenie i wysprzęglenie noża podczas pracy silnika. Wsprzęglenie noża

1. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i

17) - Uchwyt bezpieczeństwa nie

2. Dźwignię sprzęgła odsunąć od ciała (

21/1) - Nóż jest wsprzęglony. Wysprzęglenie noża.

3. Puścić uchwyt bezpieczeństwa (

25). - Nóż jest wysprzęglony. - Dźwignia sprzęgła przemieszcza się w pozycję spoczynkową ( 21/2). Elektryczny start bez Primer/Choke ( 15)

1. Dźwignię gazu ustawić w pozycji „START“

2. Pociągnąć uchwyt bezpieczeństwa do dźwigara i

17) – uchwyt bezpieczeństwa nie

3. Kluczyk zapłonowy obrócić w pozycję całkowicie po

prawej stronie ( 19).

4. Jak tylko silnik się uruchomi, puścić kluczyk (wsko-

czy ponownie na pozycję „0“).

5. Jak tylko silnik zacznie pracować, dźwignię gazu

ustawić w pozycję pomiędzy i ( 15/2). Elektryczne uruchomienie (opcja) Elektryczny start z funkcją Primer ( 16)

1. Dźwignię gazu ustawić w pozycji „START“

2. Przycisk pompowania paliwa nacisnąć 3x, w

odstępie ok. 2 sekund ( 16). W temperaturach poniżej 10 °C przycisk Primer nacisnąć 5x.

3. Pociągnąć uchwyt bezpieczeństwa do dźwigara i

17) – uchwyt bezpieczeństwa nie

4. Kluczyk zapłonowy obrócić w pozycję całkowicie po

prawej stronie ( 19).

5. Jak tylko silnik się uruchomi, puścić kluczyk (wsko-

czy ponownie na pozycję „0“).

6. Jak tylko silnik zacznie pracować, dźwignię gazu

ustawić w pozycję pomiędzy i ( 15/2). ze zdalnym sterowania gazem, z funkcją Primer

16) Zdalne sterowanie gazem Uruchomienie Zatrzymanie

1. Dźwignię gazu ustawić w pozycji ( 20/1).

2. Przycisk pompowania paliwa nacisnąć 3x, w

odstępie ok. 2 sekund ( 16). W temperaturach poniżej 10 °C przycisk Primer nacisnąć 5x.

3. Uchwyt bezpieczeństwa przyciągnąć do dźwigara

17) - uchwyt bezpieczeństwa nie

4. Pociągnąć szybko linkę startową i potem wolno

pozwolić na jej ponowne zrolowanie się ( 18).

5. Jak tylko silnik zacznie pracować, dźwignię gazu

ustawić w pozycji pomiędzy i ( 20).PL 157470 591_c Przekładnia kombinowana (Speed Control) (opcja) Przekładnia kombinowana Szybko Wolno Przy pomocy przekładni kombinowanej możliwa jest stopniowa zmiana prędkości jazdy kosiarki. Uwaga! Dźwigni używać tylko przy chodzącym silniku. Użycie w czasie, gdy silnik nie pracuje, może uszkodzić mechanizm napędowy. Aby zwiększyć prędkość, dźwignię ( 23) pociągnąć w kierunku ( 23/2) Aby zmniejszyć prędkość, dźwignię ( 23) pociągnąć w kierunku ( 23/1) Prędkość jazdy kosiarki należy zawsze dopasować do aktualnego stanu podłoża i trawnika. Napęd kół (opcja) ( 22) Uwaga! Przekładnie załączać tylko przy chodzącym silniku. Włączyć napęd kół.

1. Uchwyt załączania przekładni docisnąć do dźwigara

22) – Uchwyt nie zakleszczy się.

- Napęd kół zostaje włączony. Wyłączanie napędu kół

1. Puścić uchwyt załączania przekładni (

24). - Napęd kół zostaje wyłączony. Urządzenie ze sprzęgłem noża Sprzęgło noża Wł. Wył.

1. Puścić uchwyt bezpieczeństwa ( 25).

2. Dźwignię gazu ustawić w pozycji

( 20/2). - Silnik wyłącza się. Uwaga ciężkie urazy cięte! Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi. Wyłączyć silnik Urządzenie bez sprzęgła noża

1. Dźwignię gazu ustawić w pozycji

2. Puścić uchwyt bezpieczeństwa (

25). - Silnik wyłącza się. Uwaga ciężkie urazy cięte! Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.PL Tłumaczenie oryginalnej instrukcji obsługi

Spalinowa kosiarka do trawy Ładowanie akumulatora (opcja) Akumulator jest bezobsługowy i w normalnych warunkach ładowany przez kosiarkę. W przypadkach szczególnych akumulator ładowany jest przez użytkownika: Przed pierwszym uruchomieniem kosiarki Przy rozładowaniu, przed przerwą zimową lub dłuższymi okresami postoju (> 6 miesięcy) Ładowanie:

1. Wyciągnąć ładowarkę ze skrzyni akumulatorowej.

2. Rozłączyć przewód akumulatora do silnika (

3. Połączyć przewód akumulatora z przewodem

4. Podłączyć ładowarkę do sieci elektrycznej.

Napięcie sieci musi być zgodne z napięciem znamionowym ładowarki. Okres ładowania wynosi ok. 36 godzin. Stosować tylko dostarczoną, oryginalną ładowarkę. Uwaga!

• Akumulator ładować jedynie w suchych, dobrze wentylowanych pomieszczeniach.

• Nie uruchamiać kosiarki w czasie ładowania akumulatora. Wymiana/szlifowanie noża Tępy lub uszkodzony nóż ostrzyć/wymieniać jedynie w autoryzowanym warsztacie Naostrzone noże muszą zostać wyważone Uwaga! Nie stosować noży niewyważonych, gdyż może to prowadzić do wibracji i uszkodzić kosiarkę. Pochylić kosiarkę W zależności od producenta silnika: gaźnik /ltr powietrza musi pokazywać kierunek do góry ( 26) świeca zapłonowa pokazywać kierunek do góry

27) Przestrzegać instrukcji obsługi producenta silnika! Przeglądy i konserwacja Uwaga - Niebezpieczeństwo urazu!

• Przed wszystkimi pracami konserwacyjnymi zawsze wyłączać silnik i zdejmować fajkę ze świecy.

• Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.

• Przed wszelkimi pracami naprawy i konserwacji przy ostrzu tnącym należy zawsze zakładać rękawice robocze! Instalację wychwytującą trawę należy regularnie sprawdzać pod kątem prawidłowości funkcjonowania i zużycia Urządzenie należy wyczyścić po każdym użyciu Nie spryskiwać urządzenia wodą. Woda mogłaby spowodować usterki (zapłon, gaźnik) Nóż kontrolować regularnie pod kątem uszkodzeń Zawsze wymieniać uszkodzone tłumikiPL 159470 591_c Utylizacja Zużytych urządzeń, baterii lub akumulatorów nie wyrzucać do śmietnika! Opakowanie, urządzenie i wyposażenie są wykonane z materiałów podlegających recyklingowi i należy je utylizować. Składowanie Uwaga - Niebezpieczeństwo eksplozji! Nie przechowywać urządzenia w pobliżu źródeł płomieni lub ciepła. Pozostawić silnik do wychłodzenia Aby zaoszczędzić miejsca podczas składowania, złożyć dźwigar ( 31, 32) Proszę składować urządzenie w miejscu suchym i niedostępnym dla dzieci i osób nieupoważnionych Akumulator składować w temperaturach powyżej zera Akumulator ładować od czasu do czasu Opróżnić zbiornik na benzynę Ściągnąć fajkę świecy Naprawa Naprawy może wykonywać jedynie serwis lub autoryzowany warsztat naprawczy. Nasmarowanie zębnika Zębnik na wale smarować od czasu do czasu przy pomocy oleju w spray'u Przekładnia napędu kół jest bezobsługowa. Konserwacja silnika Wymiana oleju silnikowego

1. Do odbioru oleju używać stosownych pojemników.

2. Olej spuścić całkowicie lub odessać poprzez otwór

napełniania olejem. Przerobiony olej silnikowy utylizować przyjaźnie dla środowiska naturalnego! Zaleca się oddanie przerobionego oleju w zamkniętym pojemniku do centrum utylizacji lub serwisu. Starego oleju

• nie wyrzucać z odpadkami

• nie wlewać do kanalizacji lub odpływu

• nie wylewać do ziemi Wymiana ltra powietrza Przestrzegać wskazówek producenta silnika. Wymiana świecy zapłonowej Przestrzegać wskazówek producenta silnika. Napęd kół (opcja) Ustawianie cięgna Bowdena Jeśli przy pracującym silniku napęd kół nie daje się włączyć- lub wyłączyć, odpowiednie cięgno Bowdena musi zostać wyregulowane. Uwaga! Cięgno Bowdena ustawiać tylko na wyłączonym silniku.

1. Obrócić nastawnikiem cięgna w kierunku strzałki

2. Aby sprawdzić regulację, włączyć silnik i załączyć

3. Jeśli napęd kół dalej nie będzie działać, należy

oddać kosiarkę do serwisu lub autoryzowanego warsztatu.PL Tłumaczenie oryginalnej instrukcji obsługi

Spalinowa kosiarka do trawy Czynności do wykonania w przypadku usterek Uwaga! Noż i wał silnika nie dają się ustawić. Usterka Rozwiązanie Silnik nie uruchamia się ▪ Napełnić benzyną

• Ustawić dźwignię gazu na „Start“

• Włączyć Choke (ssanie)

• Docisnąć pałąk do uchwytu

• Sprawdzić świece zapłonowe, ew. wymienić

• Przeczyścić wentylator

• Obrócić nożem kosiarki

• Doładować akumulator

• Zaczynać na skoszonej powierzchni Spada sprawność silnika ▪ Skorygować wysokość cięcia

• Naostrzyć/wymienić nóż

• Wyczyścić kanał wyrzutowy/obudowę

• Przeczyścić wentylator

• Zmniejszyć prędkość roboczą Nieczyste cięcie ▪ Naostrzyć/wymienić nóż

• Skorygować wysokość cięcia Kosz nie wypełnia się prawidłowo

• Skorygować wysokość cięcia

• Pozostawić trawę do wysuszenia

• Naostrzyć/wymienić nóż

• Przeczyścić siatkę kosza

• Wyczyścić kanał wyrzutowy/obudowę Nie działa napęd kół ▪ Doregulować cięgno Bowdena

• Uszkodzony pasek klinowy

• Oddać do warsztatu serwisowego

• Brud w napędzie kół, zdjąć pasek i przekładnię

• Biegi jałowe (zębnik na wale napędowym) spryskać olejem Nie obracają się koła przy włączonej przekładni

• Uszkodzona piasta koła

• Uszkodzony pasek klinowy

• Oddać do warsztatu serwisowego Urządzenie wibruje nienaturalnie

• Sprawdzić nóż Przy uszkodzeniach niepodanych w tej tabeli lub takich, których samodzielnie nie można usunąć, należy zwrócić się do odpowiedniego serwisu.PL 161470 591_c Gwarancja Ewentualne wady materiałowe lub produkcyjne urządzenia usuwane są w przepisowym okresie gwarancyjnym poprzez naprawę lub wymianę, wg wyboru producenta. Okres gwarancji określany jest według przepisów kraju zakupu. Gwarancja przysługuje tylko wtedy gdy: Gwarancja wygasa gdy: Nie obchodzono się odpowiednio z urządzeniem Nie przestrzegano instrukcji obsługi Nie stosowano oryginalnych części zamiennych Próbowano urządzenie naprawiać Dokonywano zmian technicznych w urządzeniu Stosowano urządzenie niezgodnie z przeznaczeniem (np. zastosowanie przemysłowe lub komunalne) Gwarancja nie obejmuje: Uszkodzeń lakieru wynikłych z normalnego zużycia Części eksploatacyjnych, oznaczonych w wykazie XXX XXX (X) w ramkach Spalonych silników – dla nich obowiązują odrębne postanowienia gwarancyjne producenta silnika W przypadku konieczności korzystania z gwarancji należy się zwrócić do sprzedawcy lub autoryzowanej placówki serwisowej z niniejszą deklaracją gwarancji i dowodem zakupu. Udzielenie gwarancji nie ma wpływu na prawne możliwości roszczeń nabywcy względem sprzedawcy.

Zawsze niezbędny jest fachowy przegląd: po wjechaniu na przeszkodę przy nagłym wyłączeniu się silnika przy uszkodzonej przekładni przy uszkodzonym pasku klinowym przy wygiętym nożu przy zgiętym wale silnika Deklaracja zgodności EWG patrz instrukcja montażuCZ Překlad originálního návodu k použití
