Тип продукта	Автомагнитола
Бренд	Sony
Модель	CDXG1301U
Размеры (Ш x В x Г)	178 мм x 50 мм x 176 мм
Вес	1,2 кг
Питание	Аккумулятор 12 В пост. тока (отрицательная масса)
Номинальное потребление	10 А
Диапазон частот FM	87,5 - 108 МГц (Европа); 65 - 74 МГц (Россия)
Диапазон частот MW	531 - 1602 кГц
Диапазон частот LW	153 - 279 кГц
CD-проигрыватель	Да, совместимость с MP3/WMA
USB-порт	Да, совместимость с MP3/WMA/FLAC, макс. ток 500 мА
Макс. выходная мощность	55 Вт x 4 (при 4 Ом)
Импеданс динамиков	4 - 8 Ом
Функции RDS	AF, TA, PTY, региональные
Эквалайзер	EQ10 с предустановками и настройкой
Extra Bass	Да, 3 уровня
Съемная передняя панель	Да, противоугонная
AUX-вход	Да (стерео мини-джек)
Совместимость с кнопками на руле	Да
Обновление прошивки	Через USB
Класс лазера	1 (IEC/EN 60825-1)

Часто задаваемые вопросы - CDXG1301U SONY

Как отключить демонстрационный режим?

Нажмите MENU, поверните ручку, чтобы выбрать GENERAL, затем SET DEMO. Выберите SET DEMO-OFF и подтвердите. Нажмите дважды (Назад) для возврата к нормальному режиму.

Как настроить часы?

Нажмите MENU, выберите GENERAL, затем SET CLOCK. Выберите MANUAL, затем поверните ручку для установки часов и минут. Используйте SEEK +/- для изменения цифр. Нажмите MENU для подтверждения.

Как сохранить радиостанции?

Настройтесь на нужную станцию, затем нажмите и удерживайте одну из цифровых кнопок (1–6), пока не появится MEM. Станция сохранена на этой кнопке.

Что делать, если звук отсутствует или слабый?

Проверьте настройки FADER (баланс передних/задних динамиков) и громкость на устройстве и подключенном устройстве. Убедитесь, что баланс не смещен. Если проблема не устранена, проверьте подключение динамиков.

Как чистить разъемы?

Снимите переднюю панель, затем ватной палочкой аккуратно протрите разъемы на устройстве и панели. Не нажимайте слишком сильно, чтобы не повредить разъемы.

Как обновить прошивку?

Загрузите программу обновления с сайта поддержки Sony на USB-флешку. Подключите флешку, выключите устройство (показываются часы), зайдите в GENERAL > FIRMWARE > FW UPDATE и выберите YES. Не выключайте питание во время обновления.

Какие аудиоформаты поддерживаются через USB?

Поддерживаются форматы MP3 (.mp3), WMA (.wma) и FLAC (.flac). Допустимые битрейты и частоты дискретизации указаны в спецификациях. Файлы DRM не воспроизводятся.

Как использовать функцию RDS?

Для включения AF/TA зайдите в GENERAL > SET AF/TA и выберите нужный режим (AF-ON, TA-ON и т.д.). Для поиска по типу программы (PTY) нажмите кнопку PTY в режиме FM и выберите желаемый тип.

Как настроить эквалайзер?

Нажмите EQ для выбора одной из 10 предустановленных кривых. Для настройки зайдите в SOUND > EQ10 CUSTOM и отрегулируйте каждую полосу частот от -6 дБ до +6 дБ с шагом 1 дБ.

Что делать при появлении сообщения 'USB NO SUPRT'?

Это сообщение означает, что подключенное USB-устройство не поддерживается. Посетите сайт поддержки Sony для проверки совместимости. Попробуйте изменить режим USB (USB MODE) на ANDROID или MSC/MTP в меню GENERAL.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDXG1301U SONY

Дононтеловая Иформача

06HOBHeHne MnKpOnporpaMMbl 17

MepblnpoeocTopoXHoctn 17

YXoD3a yCTpOInCTBOM 18

Texhueckne xapakTepcntnkn 19

Поиск и устраненье Немправност

20

Co06ueHnra. 23

YcTaHOBKa/NoDKJIIOUeHne

Bhimahne! 25

IpeueheB deTaeJeI yctaHOBKn 25

PoiKJIIOUeHne 26

YcTaHOBka. 29

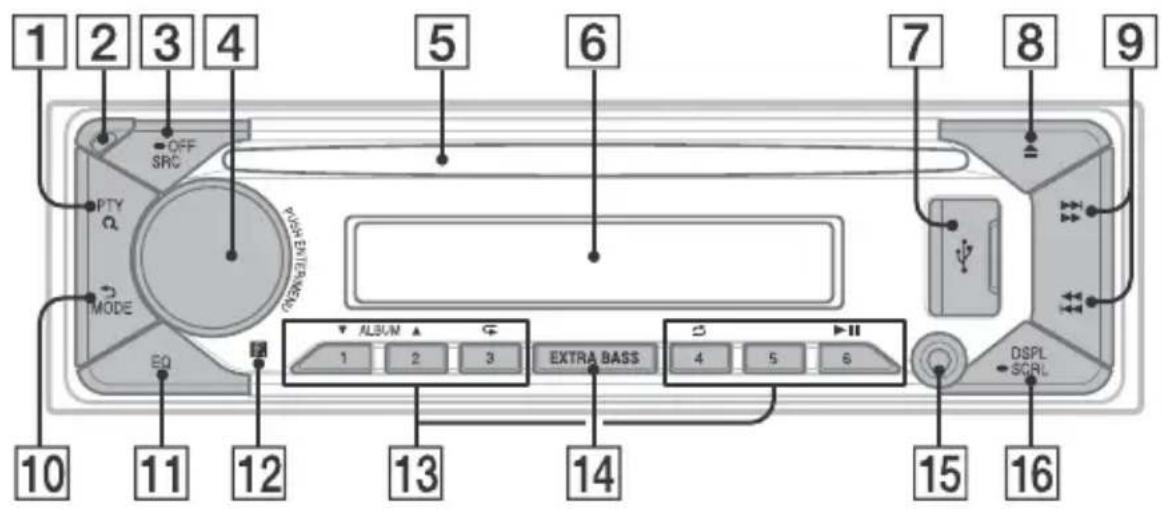

CnpabOuHnK no deTaJMy n opraHam ynpabJeHnA

OCHOBHOeyCTpO'CTBO

PTY (тип программы)

Выбор типа программы (PTY) в RDS.

Q (обзор) (стр. 12, 13)

Переход в режим обзора при воспроизведении.

(Недоступно, если включено устройство USB-воспроизведение Android™.)

2 Кнопка выбора источника на передней панели SRC (источник)

Включение питания.

Смена источника.

OFF

Нажмите и удерживайте в течение 1 секунды для выключения источника и отображения часов. Нажмите и удерживайте более 2 секунд для выключения питания и дисплея.

4 Дисковый регулятор

Поворачивайте для предварительной настройки громкости.

PUSH ENTER

Открытие выбранного пункта меню. Чтобы выбрать другой источник сигнала, нажмите кнопку SRC, поверните дисковый регулятор, а затем нажмите его (время ожидания - 2 секунды).

MENU

Вход в меню настройки.

5 Слот для дисков

6 Окно дисплея

7 Порт USB

8 (извлечение диска)

SE E K -/ +

Автоматическая настройка на радиостанцию. Нажмите и удерживайте для настройки вручную.

1/1 (предыдущая/следующая)

(ускоренная перемотка назад/ускоренная перемотка вперед)

10 (назад)

Возврат к предыдущему экрану. MODE (стр.9)

11 EQ (эквалайзер)

Выбор кривой эквалайзера.

12 Приемник сигналов спутника дистанционного управления

13 Номерные кнопки (1-6)

Помните сохранённых в памяти радиостанций. Нажмите и удерживайте для сохранения станции.

ALBUM ▼/▲

Пропуск альбома для аудиоустройства. Нажмите и удерживайте для непрерывного пропуска альбомов.

(Недоступно, если подключено устройство USB в режиме Android.)

⊂ (повтор)

(Недоступно, если подключено устройство USB в режиме Android.)

(случайная последовательность)

(Недоступно, если подключено устройство USB в режиме Android.)

II (Воспроизведение/пауза)

14 EXTRA BASS

Усиление звучания басового звука в синхронизации с уровнем громкости. Нажмите, чтобы изменить настройку EXTRA BASS: [1], [2], [OFF].

15 Входное гнездо AUX

DSPL (дисплей)

Для отображения часов нажмите кнопку DSPL.

Для автоматической настройки часов

Включите устройство и выберите [AUTO].

Проверка заряда аккумулятора

Вы можете проверить текущий уровень напряжения аккумулятора. (Недоступно при выключенном источнике, когда отображаются часы.)

1 Нажимайте кнопку DSPL, пока не отобразится индикация напряжения аккумулятора.

Подключение устройства USB

1 Уменьшите громкость на аппарате. 2 Подключите устройство USB к аппарату.

Исключение другого переносного аудиоустройства

1 Выключите переносное аудиоустройство. 2 Уменьшите громкость на аппарате. 3 Подключите переносное аудиоустройство к входному гнезду AUX (мини-стереоразъему) на аппарате при помощи соединительного кабеля (не входит в комплект поставки)*

• Обязательно используйте только заземление прямого типа.

4 Нажимайте кнопку SRC, выберите [AUX].

Выравнивание уровня громкости подключенного устройства с другими источниками

Запустите воспроизведение на переносном аудиоустройстве с умеренной громкостью и установите на аппарате обычную громкость прослушивания. Нажмите кнопку MENU, затем выберите [SOUND] → [SET AUX VOL] (стр.16).

Прослушивание радио

Прослушивание радио

Для прослушивания радио нажмите кнопку SRC и выберите [TUNER].

Автоматическое сохранение (BTM)

1 Нажмите кнопку MODE, измените диапазон (FM1, FM2, FM3 или MW/LW). 2 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET BTM], затем нажмите дисковый регулятор. Радиостанции закрепляются за номерными кнопками и сохраняются в памяти устройства в порядке частот.

Настройка вручную

1 Нажмите кнопку MODE, измените диапазон (FM1, FM2, FM3 или MW/LW). 2 Выполните настройку. Для настройки вручную нажимайте и удерживайте кнопки / (SEEK-/+), задайте приблизительную частоту, затем кратковременными нажатиями кнопок (SEEK-/+) точно настройте нужную частоту. Для автоматической настройки используйте кнопки (SEEK-/+). Поиск остановится, когда устройство найдет радиостанцию.

Сохранение вручную

1 Во время приема радиостанции, которую необходимо сохранить, нажмите и удерживайте номерную кнопку (1-6), пока не появится индикация [MEM].

Прием радиостанций, сохраненных в памяти

1 Выберите диапазон, затем нажмите номерную кнопку (1-6).

Системы радиоданных (RDS)

Установка альтернативных частот (AF) и сообщений о текущей ситуации на дорогах (TA)

Функция AF выполняет постоянную перенастройку радиостанций, имеющих самый сильный сигнал в данной местности, а функция TA обеспечивает прием сообщений о программах (TP) о текущей ситуации на дорогах, если их прием возможен.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET AF/TA], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] или [SET AF/TA-OFF], затем нажмите дисковый регулятор.

Для сохранения станции RDS с параметрами AF и TA

Можно выполнить предварительную настройку станции RDS с параметрами AF/TA. Задайте AF/TA, затем сохраните станцию с помощью BTM или вручную. При выполнении предварительной настройки вручную можно также сохранить станцию без RDS.

Для приема экстренных сообщений при включении AF или TA экстренные сообщения будут автоматически прерывать текущее вещание.

Для аварийной громкости во время приема сообщений о текущей ситуации на дорогах

MP3/WMA: -Файлы, сжатые без потери данных

Переустановка соединения: выберите режим USB (режим Android или MSC/MTP) в зависимости от типа используемого устройства USB (стр. 15). 1 Подключите устройство USB к порту USB (стр. 8). Начнется воспроизведение. Чтобы начать воспроизведение, если устройство уже подключено, нажмите кнопку SRC и выберите [USB]. 2 Отрегулируйте громкость на данном устройстве.

Для удаления устройства.

Остановите воспроизведение, затем удалите устройство.

Поиск и воспроизведение композиций

Воспроизведение в случайной последовательности

Недоступно, если подключено устройство USB в режиме Android.

Чтобы выбрать режим воспроизведения, во время воспроизведения нажмите кнопку C (повтор) или (случайная последовательность) несколько раз.

Для выхода из режима QuickBrowZer

Поиск с помощью поручня (режим поиска)

Недоступно, если подключено устройство USB в режиме Android.

1 Во время воспроизведения с диска CD или устройства USB нажмите кнопку (обзор). 2 Нажмите кнопку ▶ (SEEK +). 3 Поверните дисковый регулятор, чтобы выбрать элемент. Переход в списке выполняется шагами по 10% от общего количества элементов в списке. 4 Нажмите кнопку ENTER для возврата в режим Quick-BrowZer. Появится выбранный элемент. 5 Поворачивая дисковый регулятор, выберите требуемый элемент, а затем нажмите дисковый регулятор. Начнется воспроизведение.

Параметры

Отмена режима DEMO

Можно выйти из демонстрационного режима, который запускается при отключении источника, и отображать часы.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET DEMO], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET DEMO-OFF], а затем нажмите дисковый регулятор. Настройка завершена. 4 Дважды нажмите кнопку (Назад).

Дисплей вернется в режим обычного воспроизведения.

Основные операции настройки параметров

Настройка элементов выполняется по таким категориям: Общая настройка (GENERAL), Настройка звука (SOUND), Настройка дисплея (DISPLAY).

Для возврата к предыдущему дисплею

Нажмите кнопку (Назад).

Настройка общих параметров (GENERAL)

AREA (регион)

Установка страны/региона, где будет использоваться устройство: [EUROPE], [RUSSIA].

При изменении текущего региона или страны устройство перезагрузится, после чего на дисплее отобразятся часы.

（Доступно только при выключенном источнике, когда отображаются часы.)

DEMO（демонстрация）

Включение режима демонстрации: [ON], [OFF].

CLOCK (часы) (стр. 8)

Установка часов: [AUTO], [MANUAL].

CAUT ALM (предупредительный звуковой сигнал)

Включение предупредительного звукового сигнала: [ON], [OFF] (стр. 7).

（Доступно только при выключенном питании, когда отображаются часы.)

BEEP (звуковой сигнал)

Активация звукового сигнала: [ON], [OFF].

AUTO OFF (автоматическое отключение)

Автоматическое отключение через определенное время, когда устройство выключено и отображаются часы (нажмите кнопку OFF и держите ее нажатой 1 секунду): [ON] (30 минут), [OFF].

STEERING (руль)

Регистрация/изменение настройки руля дистанционного управления

（Доступно только при выключенном питании, когда отображаются часы.)

STR CONTROL (пульт дистанционного управления рулем)

Выбор режима ввода подключенного пульта дистанционного управления.

Во избежание неисправностей перед использованием поддержите соответствующий режим ввода для подключенного пульта

дистанционного управления.

CUSTOM (специальный)

Режим ввода для испытания дистанционного управления рулём.

PRESET (стандартный)

Режим ввода для проведения испытания дистанционного управления за исключением испытания

дистанционного управления рулём (выбирается автоматически при выполнении [RESET CUSTOM]).

EDIT CUSTOM (настройка специального режима)

Регистрация функций (SOURCE, ATT, VOL + / - , SEEK + / - ) для испытания

дистанционного управления на руле:

1. Поворачивая дисковый регулятор, выберите функцию, которую нужно назначить для испытания дистанционного управления на руле, а затем нажмите дисковый регулятор. 2. При появлении сообщения [REGISTER] нажмите и удерживайте кнопку на пульте дистанционного управления, которой требуется назначить функцию. По завершении регистрации отобразится [REGISTERED]. 3. Для регистрации других функций повторите действия 1 и 2.

(Доступно только если значение параметра [STR CONTROL] установлено на [CUSTOM].)

RESET CUSTOM (сброс специальных настроек)

Изменение специальных настроек пульта дистанционного управления рулём: [YES], [NO].

(Доступно только если значение параметра [STR CONTROL] установлено на [CUSTOM].)

Примечания

• Во время изменения настроек доступно только кнопочное управление на данном устройстве. В целях безопасности остановите автомобиль перед изменением этих настроек.
• Ошибка: время регистрации уже прошло, ранее зарегистрированная информация сохраняется. Выполните процедуру регистрации заново, начиная с той функции, где произошла ошибка. Эта функция может быть недоступна в некоторых транспортных средствах. Для получения подробных сведений о совместимости вашего транспортного средства посетите веб-сайт поддержки, указанный на задней стороне обложки.

USB MODE (режим USB)

Изменение режима USB: [ANDROID], [MSC/MTP].

(Доступно только когда выбран источник USB.)

AF/TA (альтернативные частоты/ сообщения о текущей ситуации на дорогах)

Включение/отключение альтернативных частот (AF) и сообщений о текущей ситуации на дорогах (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF]. (Доступно, когда выбран источник.)

REGIONAL (региональные частоты)

Прием ограничивается определенным регионом: [ON], [OFF].

(Доступно только при приеме FM.)

BTM (память в оптимальной настройке) (стр.9)

(Доступно только когда выбран тюнер.)

FIRMWARE (микропрограмма)

(Доступно только при выключенном источнике, когда отображаются часы.) Проверка/обновление версии микропрограммы. Подробные сведения можно найти на веб-сайте, адрес которого указан на задней обложке.

FW VERSION (версия микропрограммы)

Отображение текущей версии микропрограммы.

FW UPDATE (обновление

микропрограммы)

Запуск обновления микропрограммы: [YES], [NO].

Обновление микропрограммы занимает несколько минут. Во время обновления не поворачивайте

выключатель зажигания в положение

OFF и не отсоединяйте используемое устройство USB.

Настройка звука (SOUND)

Меню настроек недоступно при выключенном источнике, когда отображаются часы.

EQ10 PRESET (выбор настроек эквалайзера EQ10)

Выбор кривых эквалайзера из

10 кривых эквалайзера или выключение эквалайзера:

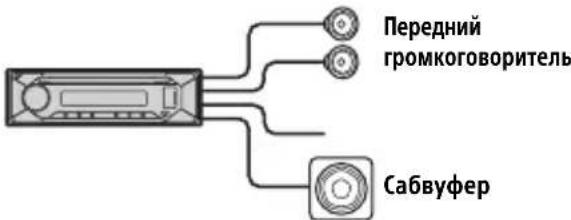

S.WOOFER (сабвуфер) SW LEVEL (уровень сабвуфера) Регулировка уровня громкости сабвуфера: [+6 dB] - [0 dB] - [-6 dB]. ([ATT] отображается при установке минимального значения.) SW PHASE (фаза сабвуфера) Выбор фазы сабвуфера: [SUB NORM], [SUB REV]. LPF FREQ (частота фильтра низких частот) Выбор частоты фильтра сабвуфера: [80Hz], [100Hz], [120Hz].

HPF FREQ (частота фильтра высоких частот) Выбор значения граничной частоты передних/задних громкоговорителей: [OFF], [80Hz], [100Hz], [120Hz].

AUX VOL (уровень громкости AUX) Настройка уровня громкости каждого дополнительного устройства: [+18 dB] - [0 dB] - [-8 dB]. Эта настройка исключает необходимость регулировки громкости для разных источников. (Доступно только когда выбран источник AUX.)

SND SYNC (синхронизация звука) Включение синхронизации подсветки со звуком: [ON], [OFF]. (Недоступно, когда источник не выбран и отображаются часы.)

AUTO SCR (автоматическая прокрутка) Автоматическая прокрутка длинных элементов: [ON], [OFF]. (Недоступно, если выбран источник AUX или тюнер.)

Дополнительная информация

Обновление

Микропрограммы

Чтобы обновить микропрограмму, перейдите на веб-сайт технической поддержки, указанный на задней обложке, а затем следуйте указаниям в интернете.

Примечание

Во время обновления отсоедините устройство USB.

Меры предосторожности

Не оставляйте переднюю панель или переносные аудиоустройства на приборной панели. - Если устройство включено, автоматически выдвигается антенна с электрическим приводом. - Не проливайте жидкость на устройство.

Конденсация

Не проливайте жидкость на диски. При конденсации влаги внутри устройства извлеките диск и подождите примерно час, пока влага не испарится. В противном случае возможны сбои при работе устройства.

Примечания относительно дисков

Не подвергайте диски воздействию прямых солнечных лучей и источников тепла, таких как воздуховоды с горячим воздухом. Не оставляйте диски в машине, припаркованной в солнечном месте.

Протрите диски чистящей тканью по направлению от центра к краям. Не пользуйтесь растворителями, такими как бензин, разбавители, а также имеющимися в продаже чистящими средствами.

Это устройство предназначено для воспроизведения дисков, отвечающих требованиям стандарта Compact Disc (CD). Двухсторонние диски (DualDisc) и некоторые музыкальные диски, закодированные с помощью технологий защиты авторских прав, не соответствуют стандарту Compact Disc (CD) и поэтому могут не воспроизводиться этим устройством. -Диски, которые это устройство не может воспроизводить:

-Диски с наклейками, наклейками, а также с прикрепленной клейкой лентой или бумагой. Применение таких дисков может вызвать сбой в работе или повреждение диска. -Диски нестандартной формы (например, в форме сердца, квадрата, звезды). В противном случае это может привести к повреждению устройства. -Диски диаметром 8 см.

Примечания относительно дисков CD-R/CD-RW

• Если диск Multi-Session начинается с сессии CD-DA, он распознается как диск CD-DA, и другие сессии не воспроизводятся. -Диски, которые это устройство не может воспроизводить:

-CD-R/CD-RW с плохим качеством записи; -CD-R/CD-RW, записанные на несовместимом записывающем устройстве; - CD-R/CD-RW, которые неправильно финализированы; -CD-R/CD-RW, записанные в формате,

отличающемся от музыкального формата CD или формата MP3, соответствующего ISO9660 Level 1/ Level 2, Joliet/Romeo или Multi-Session.

Уход за устройством

Чистка контактов

Избегайте прямого прикосновения к контактам. Возможно, устройство не будет работать надлежащим образом из-за загрязнения контактов, служащих для соединения передней панели с устройством. Во избежание этого отсоедините переднюю панель (стр.7) и протрите контакты сухим тампоном. Не прикладывайте излишних усилий. В противном случае можно повредить контакты.

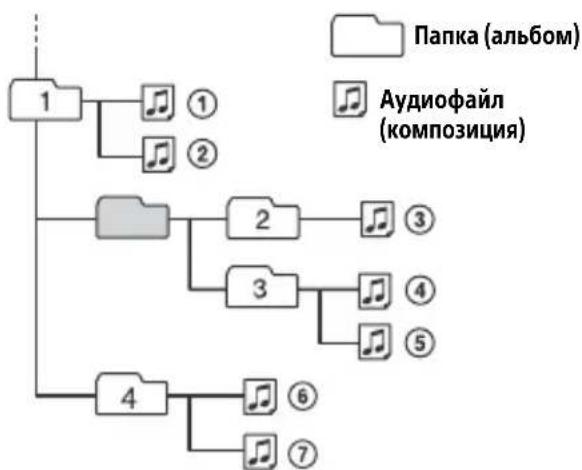

Порядок воспроизведения аудиофайлов

Примечание

В целях безопасности не снимайте переднюю панель во время включения.

В случае возникновения вопросов или проблем, касающихся данного устройства, которые не описаны в этом руководстве, обратитесь к ближайшему дилеру Sony.

Технические

Характеристики

Тюнер

FM

Диапазон настройки:

Для параметра [AREA] задано

значение [EUROPE]:

87,5 МГц - 108,0 МГц

Для параметра [AREA] задано

значение [RUSSIA]:

FM1/FM2: 87,5 МГц - 108,0 МГц

(с шагом 50 кГц)

FM3: 65 МГц - 74 МГц (с шагом 30 кГц)

Используемая чувствительность: 7дБ

Отношение "Сигнал-Шум": 73дБ

Разделение: 50дБ при 1кГц

MW/LW

Диапазон настройки:

531 кГц - 1602 кГц (MW),

153 кГц - 279 кГц (LW)

Чувствительность: MW: 26 мкВ, LW: 50 мкВ

Раздел проигрывателя

Отношение "Сигнал-Шум": 95 дБ

Диапазон воспроизводимых частот: 20 Гц - 20000 Гц

Максимальное количество*1:

папок (альбомов)*2: 150

файлов (дорожек) и папок*3: 300

Отображаемых символов в названии папки/файла:

32 (Joliet)/64 (Romeo).

Соответствующие кодеки: MP3 (.mp3), WMA (.wma)

1 Только CD-R/CD-RW 2 Включая корневую папку *3 Фактическое значение может быть меньше для длинных названий папок и файлов

Проигрыватель USB

Интерфейс: USB (полноскоростной)

Максимальная зарядка: 500 мА

Максимальное количество

распознаваемых проколов: прокол (альбомов): 256

файлов (композиций) в папке: 256

Совместимая версия протокола Android

→Данные часов на радиоволнах являются неточными. -Установите часы вручную

Прием радиостанций

Плохое качество приема радиостанций. Возникают статические помехи.

→Плотно подключите антенну.

В диапазоне FM3 не удается настроить 65 МГц - 74 МГц.

→Для [AREA] выбрано [EUROPE]. -Установите [AREA] значение [RUSSIA] (стр.14).

RDS

Не удается принять услуги RDS (когда для параметра [AREA] задано значение [RUSSIA]).

→ Выбран диапазон FM3. -Выберите FM1 или FM2. → Услуги RDS недоступны в данном регионе.

После нескольких секунд прослушивания клавиатура активирует функцию SEEK.

→ Станция не передает данные ТП или передает слишком слабый сигнал. -Отключите ТА (стр.10).

Для воспроизведения файлов MP3/WMA требуется больше времени, чем для других файлов.

→ Может потребоваться больше времени до начала воспроизведения следующих дисков:

-Диск, записанный с использованием сложной разветвленной структуры папок; -Диск, записанный в формате Multi Session; -Диск, на который можно добавлять данные.

Воспроизведение устройства USB

Устройство USB требует больше времени для воспроизведения.

→ Устройство USB содержит файлы со сложной разветвленной структурой папок.

→ Поустановите правильно диск, либо убедитесь, что диск не является пустым или поврежденным.

CD NO DISC

Примечания по работе с пультом дистанционного управления на руле:

ERROR

→ Выполните регистрацию снова, начиная с той функции, где произошла ошибка (стр. 14).

TIMEOUT

→ Процедуру регистрации необходимо завершить, пока мигает [REGISTER] (около 6 секунд) (стр.14).

Примечания по обновлению микропрограммного обеспечения:

FILE ERROR: средство обновления сохранено на устройстве USB. → Сохраните средство обновления на устройстве USB и повторите попытку (стр. 17).

UPDATE ERROR PRESS ENTER: обновление микропрограммы не завершено надлежащим образом.

→Нажмите ENTER, чтобы закрыть сообщение, и повторите попытку. Во время обновления поворачивайте выключатель зажигания в положение OFF и не отсоединяйте используемое устройство USB (стр. 17).

Если в результате предлагаемых действий не удастся устранить неполадку, обратитесь к ближайшему дилеру Sony.

Если устройство сдаётся в ремонт в случае какой-либо неполадки, возникшей при воспроизведении устройства, необходимо иметь при себе устройство, при воспроизведении которого обнаружилась неисправность.

Установка/подключение

Внимание!

• Поведите все заземляющие провода к общей точке заземления.
• Не допускайте попадания проводов под винты или между подвижными деталями (например, между направляющими сиденья). -Во избежание короткого замыкания перед установкой соединения выключите зажигание автомобиля.
• Сначала подсоедините провода питания ⑥ к устройству и громкоговорителям, а затем - к контактам внешнего источника питания. В целях безопасности обязательно изолируйте все свободные неподсоединённые провода электроизоляционной лентой.

1	Задни гROMΚΟΥΟΒΟΥ тел (правли)	⊕	Фиолевский
2			Фиолевский/c черным посамm
3	Передни гROMΚΟΥΟΒΟΥ тел (правли)	⊕	Серий
4			Серий/c черным посамm
5	Передни гROMΚΟΥΟΒΟΥ тел (левli)	⊕	Белей
6			Белей/c черным посамm
7	Задни гROMΚΟΥΟΒΟΥ тел (левli)	⊕	Зелей
8			Зелей/c черным посамm

К разъёму электропитания автомобиля

12	Источник беспераобъого элковсяя	Желтын
13	Антуна с элковсяя уразвашие услитень мошносту (REM OUT)	Синий/c белым посами

15	ИМпуньсны Источник эльектropонтаня	Красны
16	Зазemленичэрны

Простое подключение сабвуфера

Сабвуфер можно использовать без усилителя мощности, если подключить его к проводу заднего громкоговорителя.

Примечания

Требуется подготовка проводов для громкоговорителя. Во избежание повреждений используйте сабвуфер с полным сопротивлением 4 Ом-8 Ом и соответствующей предельно допустимой мощностью.

Подключение для проверки памяти

Корда к устройству пособие железы привода питания, блок памяти будет постоянно получать питание, даже при выключенном зажигании.

Проводка громкоговорителей

Перед подключением громкоговорителей выключите устройство. Во избежание повреждений используйте громкоговорители с полным сопротивлением 4 Ом-8 Ом и соответствующей предельно допустимой мощностью.

Схема подключения питания

Проверьте разъем подключения дополнительного питания автомобиля и правильно подключите провода (в зависимости от типа автомобиля).

Разъем подключения вспомогательного питания

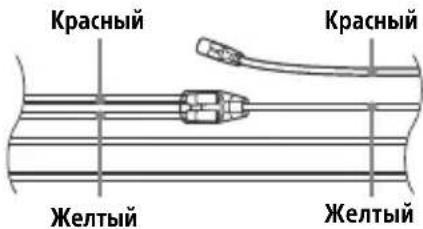

Обе схемы подключения

Желтые провода

12	Источник бесnéреобийного электponитуниу	Желтын
15	И мпуньсны Источник электponитуниу	Краснын

12	Импуньсны Источник эльектpondыня	Желтын
15	Источник бесnéреюного эльектpondыня	Краснын

Если в автомобиле нет положения ACC

После проверки соответствия соединения проводов трубчатого источника электропитания подключите устройство к автомобильному контролю электропитания. В случае возникновения каких-либо вопросов или проблем, связанных с подключением устройства, которые не рассматриваются настоящим руководством, обратитесь за советом к дилеру автомобильной фирмы.

Использование проводного пульта дистанционного управления

Чтобы активировать проводной пульт дистанционного управления, установите для [STR CONTROL] в настройках [SET STEERING] значение [PRESET] (стр. 14).

Установка

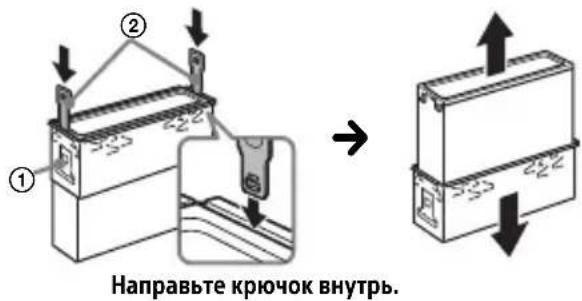

Отсоединение защитной манжеты кронштейна

Перед монтажом устройства отсоедините защитную манжету ③ от кронштейна ① от устройства.

Захватите оба края защитной манжеты ③, а затем вытащите ее.

2 Вставьте оба ключа для демонтажа ② до упора, потяните кронштейн ① вниз, а затем потяните устройство вверх, чтобы отсоединить его.

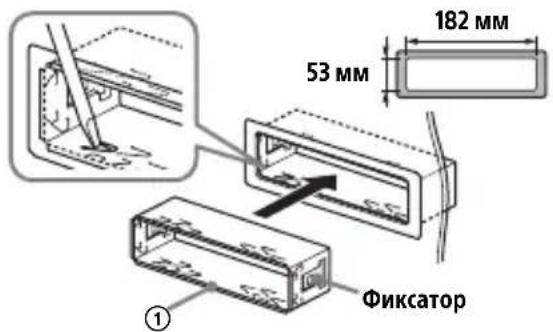

Установка устройства в приборную панель

Перед установкой убедитесь, что фиксаторы с обеих сторон кронштейна ① согнуты внутрь на 2 мм.

1 Установите кронштейн ① в приборную панель, затем выгните выступы наружу, чтобы обеспечить плотную фиксацию.

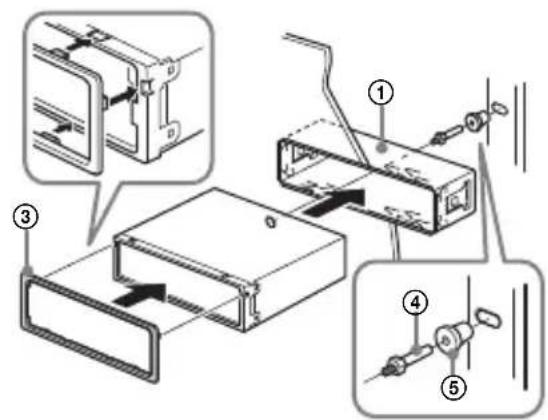

2 Прикрепите устройство к кронштейну ①, затем вставьте защитную манжету ③.

Примечание

• Если фиксаторы не согнуты или не выгнуты наружу, устройство не будет установлено надлежащим образом и может выпасть.
• Убедитесь, что 4 фиксатора на защитной манжете ③ надлежащим образом вставлены в отверстия, имеющиеся в устройстве.

Снятие и установка передней панели

Подробные сведения см. в разделе

"Снятие передней панели" (стр. 7).

Перезагрузка устройства

Общие сведения. Раздел
