Тип продукта	Светодиодный телевизор 4K HDR
Бренд	Sony
Модель	Bravia KD55XG8577
Размер экрана	55 дюймов (139 см)
Разрешение	3840 x 2160 пикселей (4K Ultra HD)
Размеры без подставки (Ш x В x Г)	1231 x 713 x 106 мм
Вес без подставки	Около 16,5 кг
Питание	220-240 В переменного тока, 50/60 Гц
Типичное энергопотребление	150 Вт
Процессор	4K HDR Processor X1
Операционная система	Android TV
Совместимость с HDR	HDR10, HLG, Dolby Vision
Подключение HDMI	4 входа HDMI (включая 1 с ARC)
Подключение USB	2 порта USB
Беспроводное подключение	Встроенный Wi-Fi, Bluetooth
Способ установки	Настольная подставка или настенное крепление (совместимо с SU-WL450)
Безопасность	Рекомендуется установка профессионалом для настенного монтажа
Уход	Протирать мягкой сухой тканью; не использовать химические средства
Ремонтопригодность	Индекс ремонтопригодности не указан

Часто задаваемые вопросы - Bravia KD55XG8577 SONY

Как установить телевизор на настенное крепление?

Используйте соответствующее настенное крепление Sony SU-WL450. Следуйте инструкциям из руководства: отметьте место, закрепите основание на стене как минимум четырьмя винтами 8 мм, установите прилагаемые детали на заднюю панель телевизора, затем повесьте его. Обратитесь к сертифицированному установщику для обеспечения безопасности.

Какое максимальное разрешение поддерживается?

Телевизор поддерживает разрешение 4K Ultra HD (3840 × 2160 пикселей) с технологиями HDR, такими как Dolby Vision и HDR10.

Как очистить экран, не повредив его?

Используйте мягкую сухую микрофибру. Для стойких пятен слегка увлажните ткань дистиллированной водой. Никогда не используйте химикаты, спирт или абразивные чистящие средства.

Могу ли я подключить звуковую панель через HDMI?

Да, используйте порт HDMI 3 (ARC) для подключения звуковой панели, совместимой с ARC. Также можно использовать оптический выход или Bluetooth. Включите функцию ARC в настройках звука.

Как получить доступ к приложениям, таким как Netflix или YouTube?

Телевизор работает под управлением Android TV. Нажмите кнопку Home на пульте, выберите значок Google Play Store, загрузите нужные приложения, затем запустите их из главного меню.

Что делать, если изображение не отображается?

Проверьте, правильно ли подключен кабель HDMI и выбран ли правильный источник. Перезагрузите телевизор, отключив его от сети на 30 секунд. Если проблема не устранена, проверьте с другим устройством или сбросьте настройки изображения.

Совместим ли телевизор с голосовыми ассистентами?

Да, благодаря Android TV вы можете использовать Google Assistant через пульт или подключенную колонку. Пульт имеет встроенный микрофон для голосовых команд.

Каково потребление электроэнергии в режиме ожидания?

Потребление в режиме ожидания составляет менее 0,5 Вт, что соответствует нормам энергосбережения.

Как обновить программное обеспечение телевизора?

Перейдите в Настройки > Поддержка > Обновление ПО > Поиск обновлений. Если обновление доступно, загрузите и установите его. Убедитесь, что телевизор подключен к Интернету.

Можно ли закрепить телевизор на стене с использованием другого крепления?

Рекомендуется использовать крепление Sony SU-WL450, специально разработанное для этой модели. Другие крепления VESA 400×300 мм могут подойти, но проверьте совместимость размеров и веса. Настоятельно рекомендуется установка профессионалом.

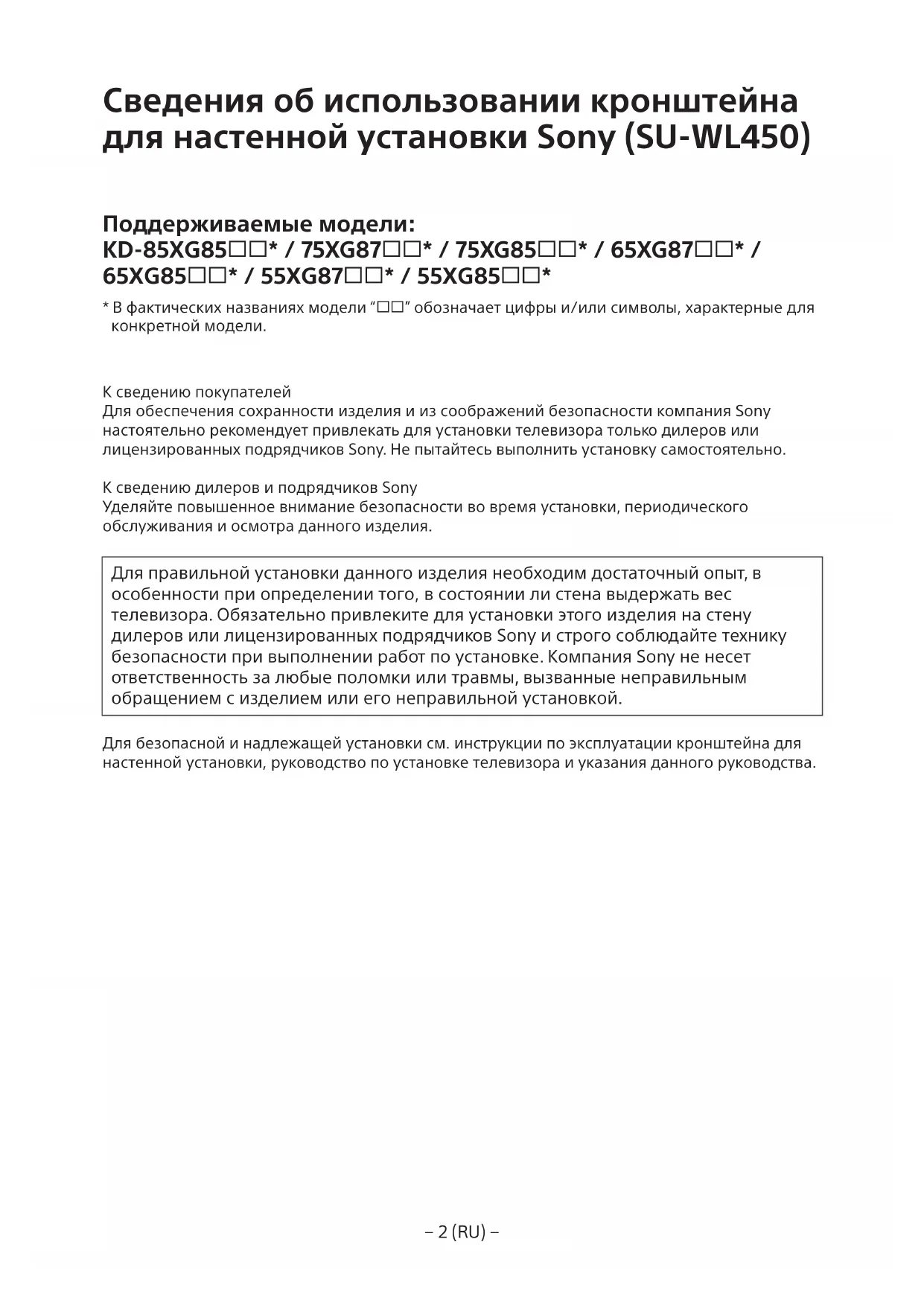

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KD55XG8577 SONY

Информация за монтаж и използване на конзола за закрепване към стена на Sony (SU-WL450)

Поддържани модели:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

*В действителните имена на моделите "□□" означават номера на серията, специфични за всеки модел.

Потребителите

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от доставчик или производител на Sony. Не се опитвайте да го монтирате сами.

Доставчиците и производителите на Sony

Похождайте с подходящо внимание към безопасността по време на монтажа, периодичната поддръжка и оглед на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете на доставчик на Sony или лицензиран и опитен изпълнител закрепването на този продукт към стената и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилна манипулация или монтаж.

С оглед на безопасността и за правилен монтаж, следвайте ръководството за употреба на конзолата за закрепване към стена, ръководството за настройка на телевизора и указанията в това ръководство.

Относно безопасността

Благодарим ви за покупката на този продукт.

Към клиентите

За монтирането на продукта се изисква опит. Възложете монтажа на търговеца на Sony или лицензиран и опитен изпълнител. Обърнете специално внимание на безопасността по време на монтажа. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж, или от монтаж на продукта, различен от указанията. Вашите законни права (ако има такива) не са засегнати.

Към търговците на Sony

При монтаже продукта следует соблюдать осторожность. Прочтите внимательно это руководство, чтобы безопасно выполнить монтажные работы. Если вы не несете ответственности за повреждения или поломки, причиненные неправильным использованием или монтажом, передайте это руководство клиенту после монтажа.

Это руководство показывает правильный способ работы с продуктом и важные предостережения, которые необходимо соблюдать, чтобы избежать несчастных случаев. Прочтите внимательно это руководство и используйте продукт правильно, сохраняйте руководство для будущих справок.

Продукты Sony спроектированы с учетом безопасности. Но если использовать продукт неправильно, это может привести к серьезным повреждениям вследствие пожара, электрического удара, падения или выброса продукта. Соблюдайте меры безопасности для предотвращения таких инцидентов.

ВНИМАНИЕ

Уточнение по продукту

Эта настенная консоль для монтажа предназначена для использования только с указанными телевизорами. См. справочные руководства для телевизоров, чтобы проверить, можно ли использовать эту консоль для крепления к стене.

К клиентам

ПРЕДУПРЕЖДЕНИЕ

Если не соблюдать следующие меры предосторожности, это может привести к серьезным повреждениям или смерти от пожара, электрического удара или падения продукта.

Выполняйте монтаж только лицензированным установщиком. Делайте настройки во время монтажа.

Если настенная консоль для монтажа не установлена правильно, могут возникнуть следующие инциденты. Убедитесь, что монтаж выполняется лицензированным установщиком.

Телевизор может упасть и причинить серьезные повреждения, включая контузию. Если стена, на которой установлена консоль для монтажа, нестабильна, неровна или не перпендикулярна полу, конструкция может упасть и причинить повреждения или ущерб имуществу. Стена должна быть способна выдержать вес, превышающий вес телевизора. (См. справочное руководство телевизора относительно его веса.) Если монтаж консоли для монтажа на стену не выполнен должным образом, конструкция может упасть и причинить повреждения или ущерб имуществу.

Убедитесь, что вы выполняете установку и демонтаж телевизора с помощью лицензированного установщика.

Если группа, освещение, лицензированный установщик транспортируют или демонтируют телевизор, он может упасть и причинить повреждения или ущерб имуществу. Убедитесь, что два или более человек (три или более для больших телевизоров с размером 75 дюймов) присутствуют при демонтаже телевизора.

Иme на морел	Размери на ekранa		Размер на центыра на ekранa		Дьлжина на моHTах
	a	b	c	d	e
					Стоцартын MOHTах	Teсен MOHTах
KD-85XG85□□	1909	1 097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673		963	107	595	116
KD-65XG87□□ KD-65XG85□□	1450		836	99	523	73
KD-55XG87□□ KD-55XG85□□	1231		713	106	468	115

Забежка

• Установка в таблице может немного различаться в зависимости от способа крепления при монтаже. Когда ваш телевизор установлен на стене, верхняя его часть может немного наклоняться вперед.

Оставьте подходящее расстояние между телевизором, тумбой и выступающей частью стены, как показано ниже.

Единицы измерения: мм

Чтобы обеспечить правильную вентиляцию и предотвратить скопление пыли и влаги:

Не ставьте телевизор на плоскую поверхность, не монтируйте его вверх дном, на боку или под наклоном. Не ставьте телевизор на радиаторы, ковры, кровати или одеяла. Не накрывайте телевизор тканью, например, тканью, или предметами, такими как подушки или одеяла. Не устанавливайте телевизор, как показано ниже.

Вентиляция заблокирована.

Предостережение

Если вы намерены проложить кабели в стене, просверлите отверстие в стене, чтобы проложить кабели перед началом монтажа. Чтобы предотвратить защемление кабелей, просверлите отверстие в стене снаружи периметра основания (20) A, за пределами основания ① и установочной втулки (20) E, установочной втулки (60) K.

2 Выберите тип монтажа на стену. Расстояние от задней части телевизора до стены можно выбрать, как показано ниже.

2-й стандартный монтаж 2-й телевизионный монтаж

Вкрутите табличку из ссылки 1.

ПРЕДУПРЕЖДЕНИЕ

Когда выбран 2-й, доступ к задним клеммам ограничен.

2-й 2-й

3 Смотрите таблицу ниже для расположения антенного разъема для основания. Если вы выбрали 2-й, пропустите эту ссылку.

Име на мodyел Мecтоноожени На Кукatinga
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Монтажная плата основания ①: используйте винты (PSW 4x10) для основания (20) A, если вы выбрали 2-й вариант.

4. Определите места для винтов для монтажа на основание (20) A.

Смотрите спецификации на странице 18.

Когда выберете 2-й вариант, используйте специальные отверстия для адаптера на основании ①.

ПРЕДУПРЕЖДЕНИЕ

Стена, на которой будет установлен телевизор, должна выдерживать как минимум четырехкратный вес телевизора (см. справочное руководство к телевизору относительно его веса).

• Определите прочность стены, на которой будет установлен телевизор. Если необходимо, укрепите стену дополнительно.

Монтаж основания на стену

• Используйте четыре или более винтов диаметром 8 мм или эквивалентных (не входят в комплект). Закрепите четыре винта в отверстиях адаптера основания ① с основанием (20) A (только 2-й вариант).
• Установите основание (20) A горизонтально на стену.

Подготовка к монтажу телевизора

При монтаже следуйте руководству по настройке.

KD-85/75XG85□□, KD-75XG87□□

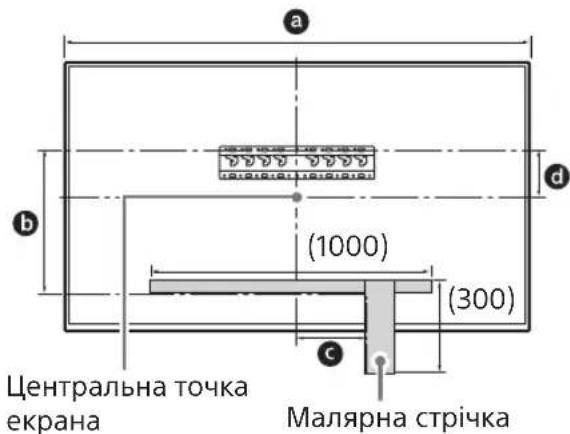

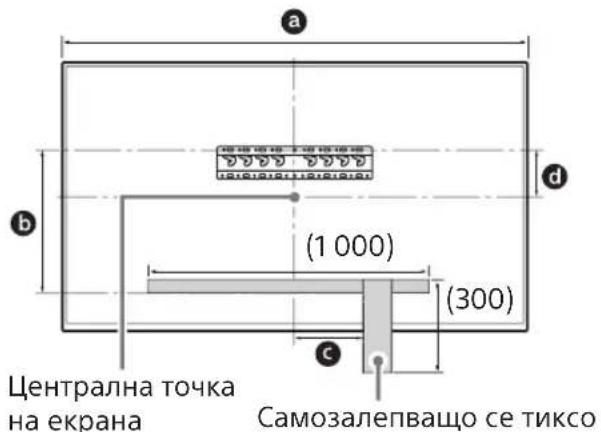

1. Отметьте место для монтажа на стене.

• Используйте самозатягивающиеся винты и т.п. (не входят в комплект), чтобы отметить место для телевизора, вблизи основания или адаптера для основания. Смотрите следующую таблицу.

Мернейнци: mm
Име на м odeл	Дыжина 3a otбелязвае	Размер на центьра на ekранa
	a b c d
KD-85XG85□□	1909 683 200 251
KD-75XG87□□	1673 468 200 107
KD-75XG85□□

2 Ввинтите винты с выбранной стороны телевизора.

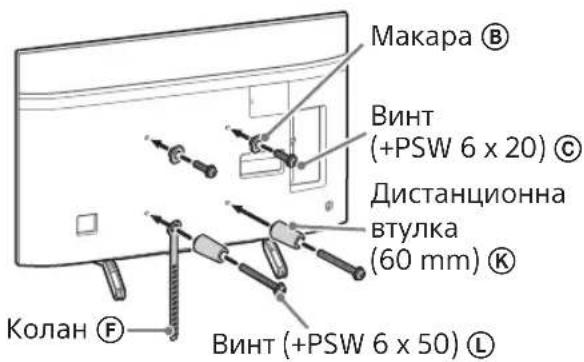

3 Прикрепите кронштейны для крепления к стене. Проверьте кронштейны, сравнив с "Доставлено с SU-WL450" в "Проверка частей" на странице 5.

Забежка

Закрепите части для крепления с помощью винтов. При использовании электрической отвертки установите крутящий момент приблизительно на 1,5 Н·м {15 кгс·см}. Храните неиспользуемые части в безопасном месте для будущего использования. Сохраните руководство для будущих справок.

Стандартный монтаж (2-а)

Тесный монтаж (2-б)

Забежка

При использовании этого стиля монтажа вы можете использовать разъемы на задней панели телевизора.

4 Подключите необходимые кабели к телевизору.

Убедитесь, что вы подключили кабели перед установкой телевизора на стену. Вы можете подключить их позже, после того как телевизор будет установлен. См. справочное руководство, поставляемое с вашим телевизором.

Забежка

Выведите кабели через отверстие в стене или используйте кабельные каналы. Убедитесь, что кабели подключены перед установкой на стену, чтобы не тянуть их сверху.

5 Снимите подставку с телевизора.

• Отстраните одну сторону стойки. Прижмите стойку к телевизору, пока прутья не коснутся телевизора.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Обратите внимание на принятую стойку и отстраните другую сторону стойки для массы.

Забежка

Снятие подставки для массы следует выполнять только после выполнения всех мер предосторожности. Внимание: не прилагайте чрезмерную силу, когда снимаете подставку для массы с телевизора, так как телевизор может упасть и получить телесные повреждения или сам телевизор может повредиться. Будьте внимательны, когда работаете с подставкой для массы, чтобы избежать повреждения телевизора. Внимание: когда поднимаете телевизор, так как стойка для массы не закреплена, стойка для массы может соскользнуть и причинить повреждения. Внимание: когда перемещаете стойку для массы от телевизора, чтобы предотвратить падение и повреждение поверхности, на которой стоит телевизор.

KD-65/55XG87□□,

KD-65/55XG85□

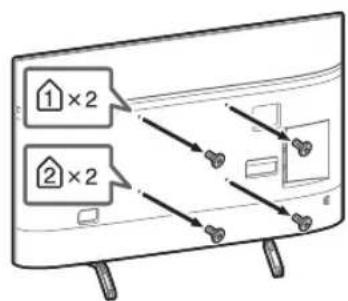

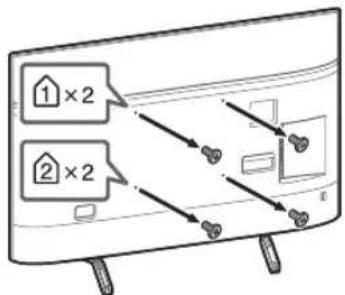

1 Снимите винты с задней стороны телевизора.

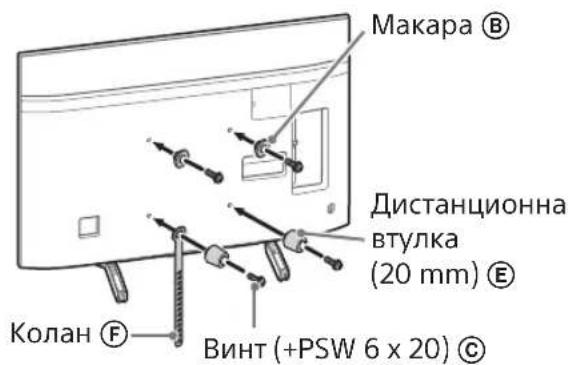

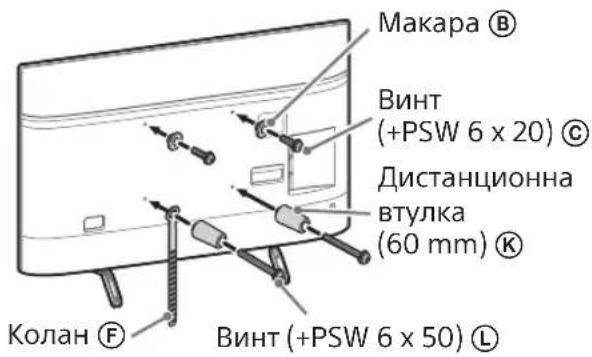

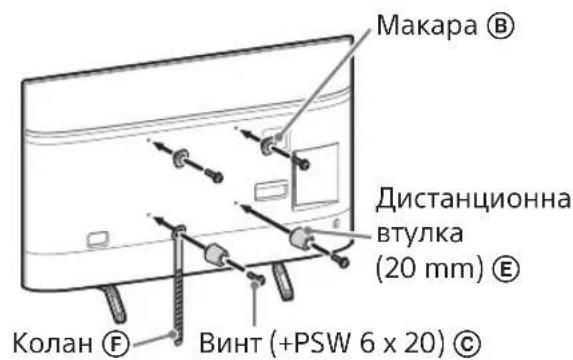

2 Прикрепите крепежные части для консоли для закрепления к стене. Проверьте крепежные части, сравнив с "Поставлено с SU-WL450" в "Проверка частей" на странице 5.

Забежка

Закрепите части для крепления с помощью винтов. Когда используете электрическую отвертку, задайте настройку крутящего момента приблизительно на 1,5 Н·м {15 кгс·см}. - Храните используемые и неиспользуемые части безопасно для будущего использования. Руководство по хранению для будущей справки.

Стандартный монтаж (2-а)

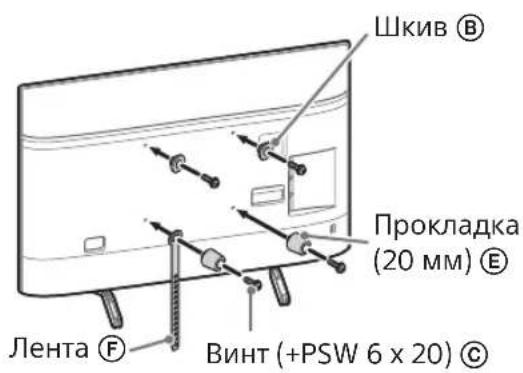

Тесный монтаж (2-б)

Забежка

Когда используете этот стиль для монтажа, имеется возможность использовать наконечники от терминалов на тумбе телевизора.

3 Соберите необходимые кабели и к телевизору.

Убедитесь, что все кабели подключены перед монтажом телевизора на стену. Их можно будет убрать после того, как телевизор будет установлен. Следуйте инструкциям, прилагаемым к вашему телевизору.

Примечание

Вызовите прокладку кабеля в стене или используйте подходящие каналы. Убедитесь, что кабели подключены перед монтажом к стене, чтобы они не выступали.

4 Снимите подставку с телевизора.

• Отстраните одну сторону стойки для подставки. Держите стойку для подставки прямо с двумя руками, пока другой человек поднимает телевизор.

• Повторите предыдущую установку и отстраните другую сторону стойки для подставки.

Примечание

Снятие подставки слева должно выполняться с осторожностью, чтобы не повредить телевизор. Будьте осторожны, чтобы не прилагать чрезмерную силу при снятии подставки с телевизора, так как телевизор может упасть и получить повреждения. Будьте внимательны при работе с подставкой, чтобы избежать повреждения телевизора. Будьте осторожны при подъеме телевизора, так как стойка для подставки не закреплена и может соскользнуть и упасть. Будьте осторожны при перемещении стойки для подставки от телевизора, чтобы предотвратить падение и повреждение поверхности, на которой стоит телевизор.

Монтаж телевизора на стену

KD-85/75XG85□□，KD-75XG87□□

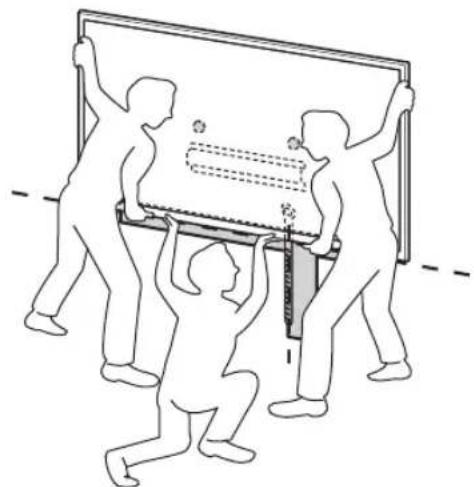

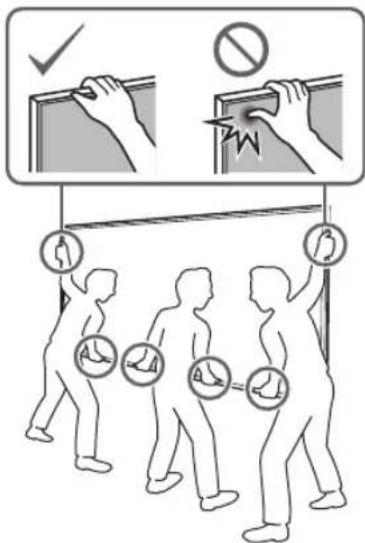

1 Поднимите телевизор.

Для определения местоположения отверстий для крепления на основании и настенной плите обратитесь к таблице в разделе "Определение места монтажа" на странице 7. Убедитесь, что задняя сторона телевизора параллельна основанию и настенной плите, когда вы держите телевизор.

Примечание

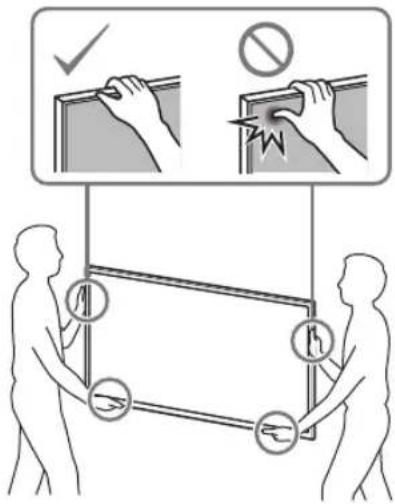

Держите телевизор прямо с двумя руками и убедитесь, что нижняя сторона телевизора параллельна саморезам. Тримайте телевизор, чтобы он не упал, и отрегулируйте положение.

Будьте осторожны при монтаже телевизора на стену, особенно для человека, который держит его снизу, так как телевизор может упасть и причинить серьезные травмы или повреждения.

Порядок установки кронштейна для настенной установки

Для дилеров Sony

ПРЕДУПРЕЖДЕНИЕ

Следуйте инструкции, предназначенной только для дилеров. Обязательно прочтите правила техники безопасности и соблюдайте все меры предосторожности во время установки, обслуживания и проверки данного изделия.

Порядок установки телевизора на стену

Процедура установки отличается в зависимости от модели телевизора. Используйте кронштейн для настенной установки SU-WL450 для установки телевизора на стену.

Примечание

Храните извлеченные винты в надежном месте, недоступном для детей.

Подготовка к установке

Во время установки справочное руководство и руководство по установке телевизора всегда должны быть под рукой. В процессе установки используйте крестообразную отвертку, соответствующую используемым винтам. Выберите место установки телевизора. - Подготовьте четыре или более винтов диаметром 8 мм и один винт диаметром 5 мм или эквивалент (не входит в комплект поставки). Выберите винты в соответствии с материалом стены.

Проверка комплектации

Прилагается SU-WL450

• Проверьте комплектность товара.

A Oсновашие (20) (1)	В Шков (2)
◎ PSW 6x20 (4)◎ PSW 4x20 c Втулков (2)
◎ Покладка (20) (2)	◎ Лени (1)
◎ Bтулka (20) (M4) (2)	◎ PSW 4x20 (2)
◎ Aдантетер Осноаня (2)	◎ J PSW 4x10 (8)
◎ Покладка (60) (2)	◎ PSW 6x50 (2)
◎ Bтулka (M4) (2)◎ PSW 4x50 (2)

Определение места расположения установки

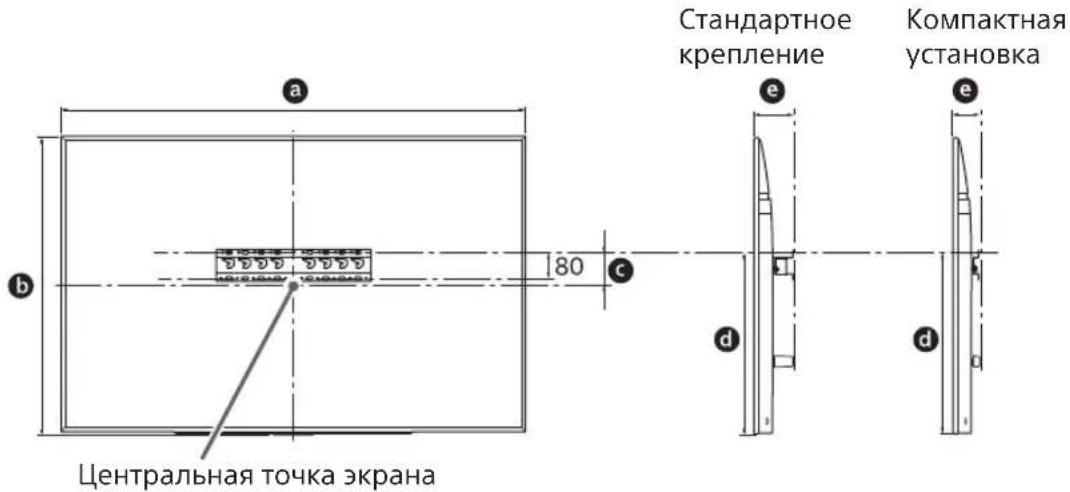

1 Определите место расположения установки.

Убедитесь, что стена, на которую будет устанавливаться телевизор, имеет достаточно места и способна выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.

См. следующую таблицу по установке телевизора на стену. См. справочное руководство телевизора для просмотра сведений о весе телевизора.

Единицы измерения: мм

Названны модали	Разmersы заразан	Положения центра enzaраза	Длиа для креления
	a	b	c	d	e
					Стоандрове Креления Костановka
KD-85XG85□□	1909	1097	251	803	142 100
KD-75XG87□□ KD-75XG85□□	1673	963	107	595	116 75
KD-65XG87□□ KD-65XG85□□	1450	836	99	523	115 73
KD-55XG87□□ KD-55XG85□□	1231	713	106	468	115 73

Примечание

Рисунки в таблице могут немного отличаться в зависимости от установки. Когда телевизор установлен на стену, верхняя часть телевизора немного наклоняется вперед.

Обеспечьте наличие достаточного зазора между телевизором, потолком и выступающими частями стены, как показано на рисунке ниже.

Единицы измерения: мм

Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:

Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым, нижней стороной вверх, задом наперед или набок. Не устанавливайте телевизор на полку, ковер, кровать или в шкаф. Не накрывайте телевизор тканью, например занавесками, а также газетами и т.п. Не устанавливайте телевизор так, как показано на рисунке ниже.

Свободный поток воздуха вокруг телевизора.

Примечание

Перед установкой, если предполагается проложить кабель в стене, также определите отверстия для кабеля и просверлите отверстие в стене.

Для предотвращения защемления кабелей подготовьте отверстия в стене в области за пределами периметра основания (20) A, за пределами основания ① и прокладок (20) E, прокладок (60) K.

2. Выберите способ настенной установки. Расстояние от задней панели телевизора до стены можно выбрать, как показано ниже.

2-а. Стандартное крепление

2-b Компактная установка

См. шаг 1 в таблице.

ПРЕДУПРЕЖДЕНИЕ

При выборе пункта 2-b ограничен доступ к разъемам.

Расположение крепления базового адаптера см. в таблице ниже. При выборе пункта 2-b пропустите этот шаг.

Назване мodyелLOложения скоб
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Прикрепите адаптер основания ① с помощью винта (PSW 4x10) к основанию (20) при выборе пункта 2-a.

Подготовка к установке телевизора

Для получения подробной информации об установке подставки см. руководство по установке.

KD-85/75XG85□□, KD-75XG87□□

Назваиме модали	Дени Mapкиробки	Посожения центра Зкрана
	a b c	d
KD-85XG85□□	1909 683 200 251
KD-75XG87□□	1673 468 200 107
KD-75XG85□□

2 Снимите винты с задней панели телевизора.

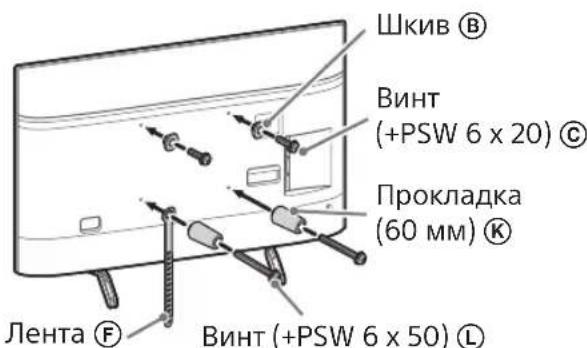

3 Прикрепите крепежные детали к кронштейну для настенной установки. Выполните проверку крепежных деталей согласно пункту "Прилагается SU-WL450" в разделе "Проверка комплектации на стороне..."

Примечание

Плотно закрепите крепежные детали с помощью винтов. При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}. Храните использованные или неиспользованные детали в надежном месте, чтобы в будущем их можно было использовать. Сохраните данную инструкцию по эксплуатации для дальнейшего использования.

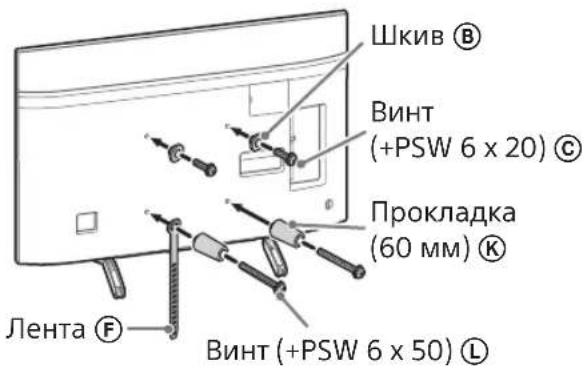

Стандартное крепление (2-a)

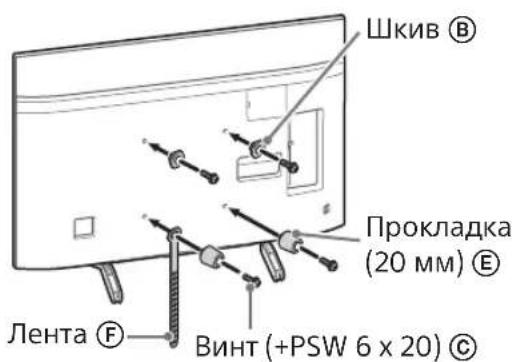

Компактная установка (2-b)

Предупреждение

После установки телевизора некоторые разъёмы могут быть недоступны.

Подключите необходимые кабели к телевизору.

Перед установкой телевизора на стену обязательно подключите кабели.

После установки телевизора подключение кабелей станет невозможным.

См. Справочное руководство, прилагаемое к телевизору.

Предупреждение

Для прокладки кабелей в стене найдите подходящее место. Перед креплением на стену свяжите соединительные кабели, чтобы случайно не наступить на них.

Отсоедините настольную подставку от телевизора.

• Снимите боковые стороны настольной подставки по очереди. Крепко удерживайте настольную подставку двумя руками, пока другие поднимают телевизор.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Повторите указанное действие и извлеките другую сторону настольной подставки.

Предупреждение

Отсоединение настольной подставки необходимо выполнять при участии двух человек. Будьте осторожны и не используйте чрезмерную силу при отсоединении настольной подставки от телевизора, так как это может привести к падению телевизора и травмированию кого-либо или повреждению телевизора. Будьте осторожны при обращении с настольной подставкой, чтобы предотвратить повреждение телевизора. Будьте осторожны при подъеме телевизора, так как настольная подставка может отсоединиться и упасть, что может привести к травме. Будьте осторожны при отсоединении настольной подставки от телевизора во избежание опрокидывания устройства и повреждения поверхности, на которой расположен телевизор.

KD-65/55XG87□□

KD-65/55XG85□

1. Снимите винты с задней панели телевизора.

2. Прикрепите крепёжные детали к кронштейну настенной установки. Выполните проверку крепёжных деталей согласно пункту "Прилагается SU-WL450" в разделе "Проверка комплектации на стр. 6.

Примечание

-Плотно закрепите крепёжные детали с помощью винтов. -При использовании электрической отвёртки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}. Храните использованные и неиспользованные детали в надёжном месте, чтобы в будущем их можно было использовать. Сохраните данную инструкцию по эксплуатации для дальнейшего использования.

Стандартное крепление (2-а)

Компактная установка (2-б)

Примечание

-При такой установке телевизора некоторые разъёмы на его задней панели будут недоступны.

Проверка выполнения установки

Проверьте следующие пункты.

Подготовка к доустановке телевизора

ПІВ. Посібник із застосування інструкції з встановлення.

KD-85/75XG85□□，KD-75XG87□□

1. Разместите Micro и монтаж на стене.

С помощью магнитной стрики или подобного материала (не входит в комплект поставки) разместите разъёмы телевизора близко к базе или переходнику для базы. См. следующую таблицу.

Одни измерения: мм

При установке телевизора на уровне глаз держите его под небольшим углом (под углом, если диагональ телевизора составляет 75 дюймов или больше).

С запасом для изменения нижней части телевизора.

Проверьте прочность и при необходимости прикрепите его к стене.

Используйте винт диаметром 5 мм или эквивалентный (не входит в комплект поставки).

Примечание

Попробуйте легко потянуть нижнюю часть телевизора на себя, убедитесь, что она не двигается вперёд. Если телевизор двигается, его закрепление неправильно, и необходимо ещё раз закрепить его.

KD-65/55XG87□□，KD-65/55XG85□□

1. Поднимите телевизор.

• Снимите защитную наклейку ⑧, за которую телевизор поднимается на базе или переходнике для базы, см. таблицу этапа 3 в разделе «Определение места установки» на стр. 7. Держа телевизор, убедитесь, что задняя часть телевизора касается базы или переходника для базы.

Примечание

• Наденьте на телевизор обеими руками.

2. Установите телевизор на базу или переходник для базы.

• Обережно опустити телевізор на підвісні кріплення ⑧, прикріплені за ними телевізора, на базу або перехідку для бази (відповідно до розмірів отворів).
• Після встановлення телевізійної стіни переконайтеся, що циклів надійно зафіксовано в базі або в перехіднику для бази.
• Необходимо выключать телевизор обеими руками, чтобы пересыпать его, чтобы он не упал.

2-а

2-б

↓

↓

ПРЕДУПРЕЖДЕНИЕ

Перед перемещением телевизора обязательно примите во внимание, что его вес (вес телевизора) составляет 75 дюймов или более.

С соблюдением осторожности

Нижней части телевизора.

Передерживая пробел, часть ремня надёжно прикрыть до стены.

Используйте винт диаметром 5 мм или эквивалентный (не входит в комплект поставки).

Примите

Спробуйте легко підняти нижню частину телевізора і переконайтеся, що вона не рухається вперед. Якщо телевізор рухається, закрийте неправильно і необхідно ще раз надійно закрити ремінь.

Проверка числа завершений установленных

Проверьте заданные значения нужных пунктов.

• Если в наличии вставлено в базу або перехідник для базы.
• Шнур и кабель не перекручены и не защемлены.
• Режим F минимально закрыт без провисания.

ЗАСТЕРЕЖЕННЯ

• Неправильне розміщення шнура живлення змінного струму може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте всі дії після завершення встановлення.

ІНШІ ВІДОМОСТІ

Під час встановлення телевізора дотримуйтесь вказаної процедури встановлення у зворотному порядку.

ЗАСТЕРЕЖЕННЯ

Роз'яснення для телевізорів з великою діагоналлю (чим менше товщина, тим більша діагональ телевізора, складає 75 і більше).

Технічні характеристики

Розміри: (приблизно) [мм]

a: 400

b: 300

c:200

d:100

e:80

f:480

g:100

h1:20 (BunaDOK2-b)

h2:60 (Bunapok2-a)

База (Тильбн 6аза): (прибл.) [Кт]

0,8

Конструкция и технические характеристики могут быть изменены без предупреждения.
